駿河精機
SURUGA SEIKI

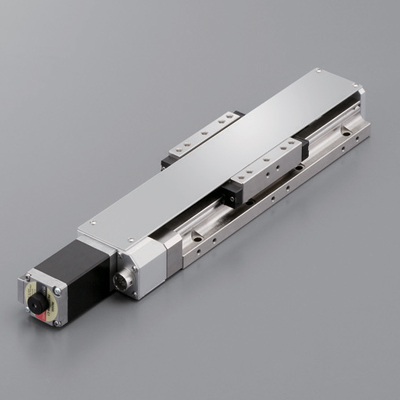

KXL (遮蓋型) 自動直動X軸
CAVE-X POSITIONER KXL (遮蓋型) 系列
.直線滾珠導軌構造
.馬達、原點感應器可選搭
.內置左右限位感應器
.最長行程可達300mm
.遮蓋型式
配置 | ||||||||
款 型 |
無遮蓋 | KXL06030-N1-C | KXL06030-N2-C | KXL06050-N1-C | KXL06050-N2-C | KXL06075-N1-C | KXL06075-N2-C | |
有遮蓋 | KXL06030-C1-C | KXL06030-C2-C | KXL06050-C1-C | KXL06050-C2-C | KXL06075-C1-C | KXL06075-C2-C | ||
機 械 規 格 |
移動量 | 30mm | 50mm | 75mm | ||||
滑台面尺寸 | 60X60mm | |||||||
進給(滾珠絲桿) | φ8導程1 | φ8導程2 | φ8導程1 | φ8導程2 | φ8導程1 | φ8導程2 | ||
導軌 | 直線滾珠導軌 | |||||||
主材質-表面處理 | 不鏽鋼-無電解鍍鎳處理 | |||||||
自重 | 無遮蓋 | 1.28kg | 1.40kg | 1.54kg | ||||
有遮蓋 | 1.34kg | 1.44kg | 1.60kg | |||||
精 度 規 格 |
分辨率 (脈衝) |
Full/Half | 2μm/1μm | 4μm/2μm | 2μm/1μm | 4μm/2μm | 2μm/1μm | 4μm/2μm |
微步進 |
0.1μm (1/20分割時) |
0.2μm (1/20分割時) |
0.1μm (1/20分割時) |
0.2μm (1/20分割時) |
0.1μm (1/20分割時) |
0.2μm (1/20分割時) |
||
MAX速度 | 30mm/sec | 35mm/sec | 30mm/sec | 35mm/sec | 30mm/sec | 35mm/sec | ||
單方向定位精度 | 5μm以內 | 7μm以內 | ||||||
反復定位精度 | ±0.5μm以內 | |||||||
耐荷重 | 12kgf 【117.6N】 | |||||||
力矩剛性 | 仰俯0.05/橫擺0.05/側傾0.05["/N.cm] | |||||||
空轉 | 1μm以內 | |||||||
背隙 | 1μm以內 | |||||||
真直度 | 3μm以内 | |||||||
平行度 | 15μm以内 | |||||||
運動平行度 | 10μm以内 | |||||||
仰俯/橫擺 | 20"以內/15"以內 | |||||||
感 應 器 |
極限感應器 | 有 | ||||||
原點感應器 | - 可在原點感應器選項中選擇是否安裝 | |||||||
狹縫原點感應器 | - | |||||||
附屬螺絲 (六角帶孔螺釘) |
M4-14 8個 |
配置 | ||||
款 型 |
無遮蓋 | KXL06100-N2-F | KXL06150-N2-F | |
有遮蓋 | KXL06100-C2-F | KXL06150-C2-F | ||
機 械 規 格 |
移動量 | 100mm | 150mm | |
滑台面尺寸 | 60X60mm | |||
進給(滾珠絲桿) | φ8導程2 | |||
導軌 | 直線滾珠導軌 | |||
主材質-表面處理 | 不鏽鋼-無電解鍍鎳處理 | |||
自重 | 無遮蓋 | 1.80kg | 2.10kg | |
有遮蓋 | 1.86kg | 2.16kg | ||
精 度 規 格 |
分辨率(脈 衝) |
Full/Half | 4μm/2μm | |
微步進 | 0.2μm (1/20分割時) | |||
MAX速度 | 45mm/sec | |||
單方向定位精度 | 10μm以內 | 15μm以內 | ||
反復定位精度 | ±0.5μm以內 | |||
耐荷重 | 12kgf 【117.6N】 | |||
力矩剛性 | 仰俯0.05/橫擺0.05/側傾0.05["/N.cm] | |||
空轉 | 1μm以內 | |||
背隙 | 1μm以內 | |||
真直度 | 5μm以内 | |||
平行度 | 15μm以内 | |||
運動平行度 | 10μm以内 | 15μm以内 | ||
仰俯/橫擺 | 25"以內/20"以內 | |||
感 應 器 |
極限感應器 | 有 | ||
原點感應器 | - 可在原點感應器選項中選擇是否安裝 | |||
狹縫原點感應器 | - | |||
附屬螺絲(六角帶孔螺釘) | M4-14 8個 | M4-14 14個 |
配置 | ||||
款 型 |
無遮蓋 | KXL06200-N2-F | KXL06300-N2-F | |
有遮蓋 | KXL06200-C2-F | KXL06300-C2-F | ||
機 械 規 格 |
移動量 | 200mm | 300mm | |
滑台面尺寸 | 60X60mm | |||
進給(滾珠絲桿) | φ8導程2 | |||
導軌 | 直線滾珠導軌 | |||
主材質-表面處理 | 不鏽鋼-無電解鍍鎳處理 | |||
自重 | 無遮蓋 | 2.42kg | 3.02kg | |
有遮蓋 | 2.48kg | 3.12kg | ||
精 度 規 格 |
分辨率(脈 衝) |
Full/Half | 4μm/2μm | |
微步進 | 0.2μm (1/20分割時) | |||
MAX速度 | 45mm/sec | |||
單方向定位精度 | 15μm以內 | 25μm以內 | ||
反復定位精度 | ±0.5μm以內 | |||
耐荷重 | 12kgf 【117.6N】 | |||
力矩剛性 | 仰俯0.05/橫擺0.05/側傾0.05["/N.cm] | |||
空轉 | 1μm以內 | |||
背隙 | 1μm以內 | |||
真直度 | 7μm以内 | |||
平行度 | 15μm以内 | |||
運動平行度 | 20μm以内 | 25μm以内 | ||
仰俯/橫擺 | 30"以內/20"以內 | 35"以內/20"以內 | ||
感 應 器 |
極限感應器 | 有 | ||
原點感應器 | - 可在原點感應器選項中選擇是否安裝 | |||
狹縫原點感應器 | - | |||
附屬螺絲(六角帶孔螺釘) | M4-14 12個 | M4-14 16個 |
SURUGA SEIKI
➤ 精度從1nm到μm,壓電滑台、自動滑台皆可提案!
➤ 完全守備!廣億科技模組滑台滿足全精度範圍!
➤ 新品上市!絕對式控制次微米滑台,搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎?

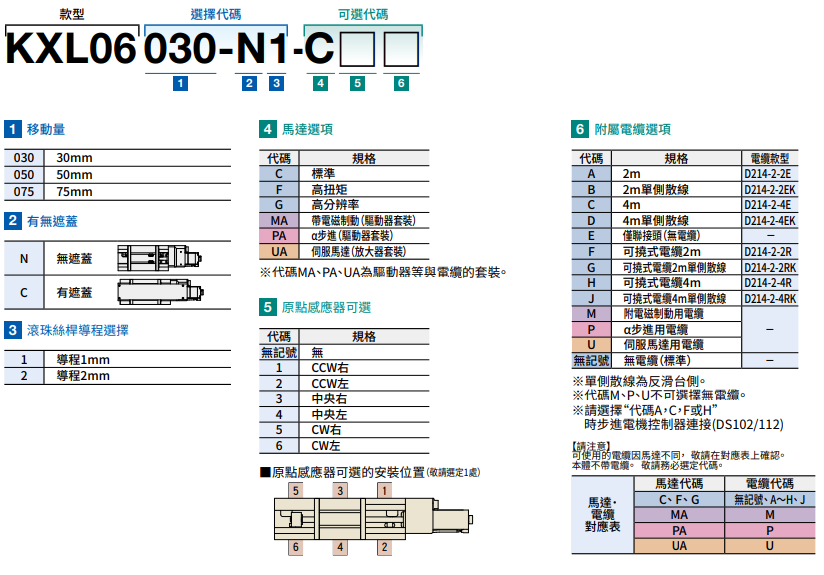

型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |
KXL06030-C1-C |
±0.5μm |
60x60 |
30 |
12 |
遮蓋型 |
標準 |
無 |
無電纜線 (標準) |
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |
KXL06050-C1-C |
±0.5μm |
60x60 |
50 |
12 |
遮蓋型 |
標準 |
無 |
無電纜線 (標準) |
型號 | 反覆定位精度 [μm] |
滑檯面尺寸 |
移動量 [mm] |
耐荷重 [kgf] |
有無遮蓋 | 馬達選項 | 原點感應器位置 | 附屬電纜線選項 |

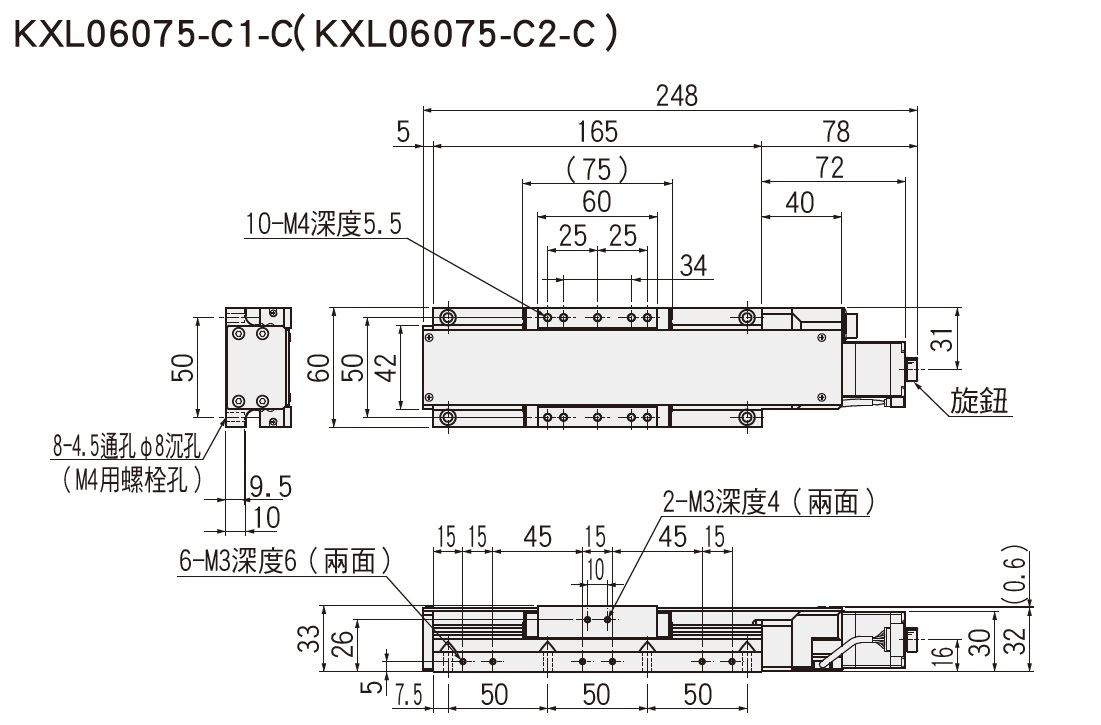

KXL06075-C1-C | ±0.5μm | 60x60 | 75 | 12 | 遮蓋型 | 標準 | 無 | 無電纜線 (標準) |
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |

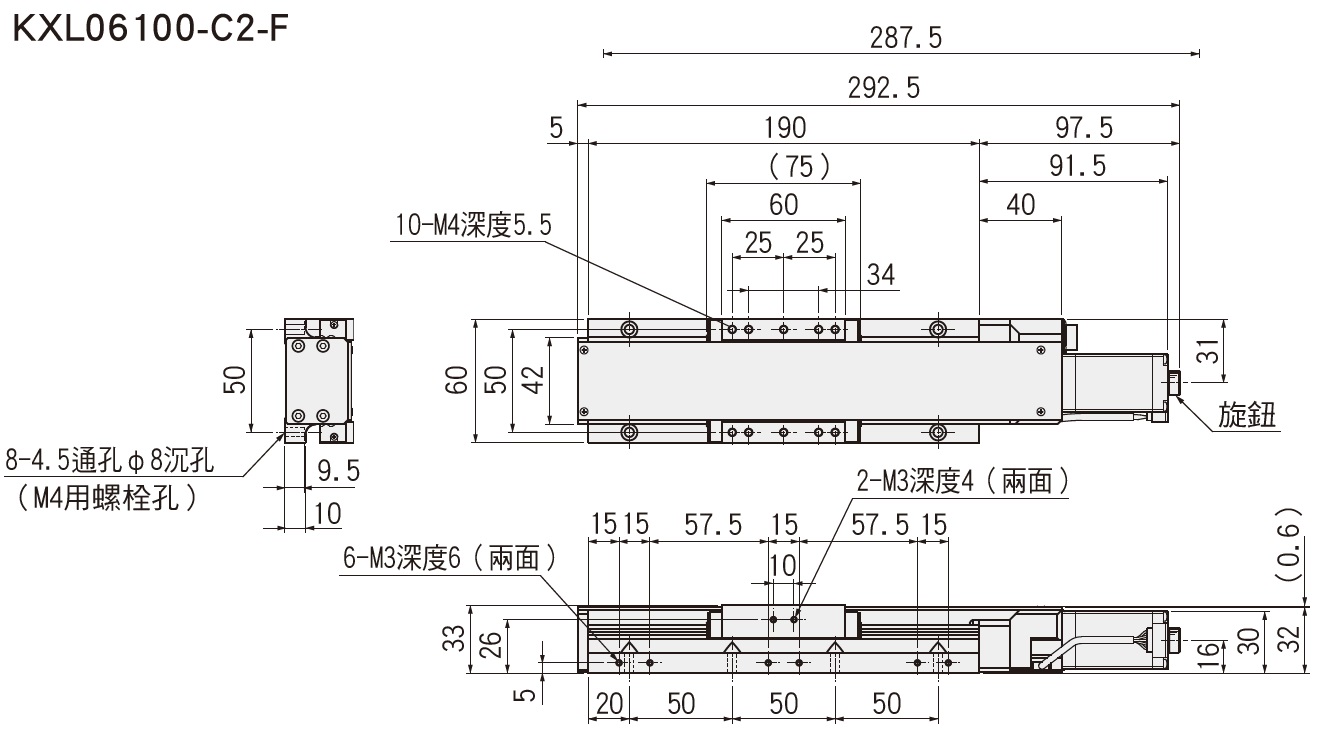

KXL06100-C2-F |
±0.5μm |
60x60 |
100 |
12 |
遮蓋型 |
高扭矩 |
無 |
無電纜線 (標準) |
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |

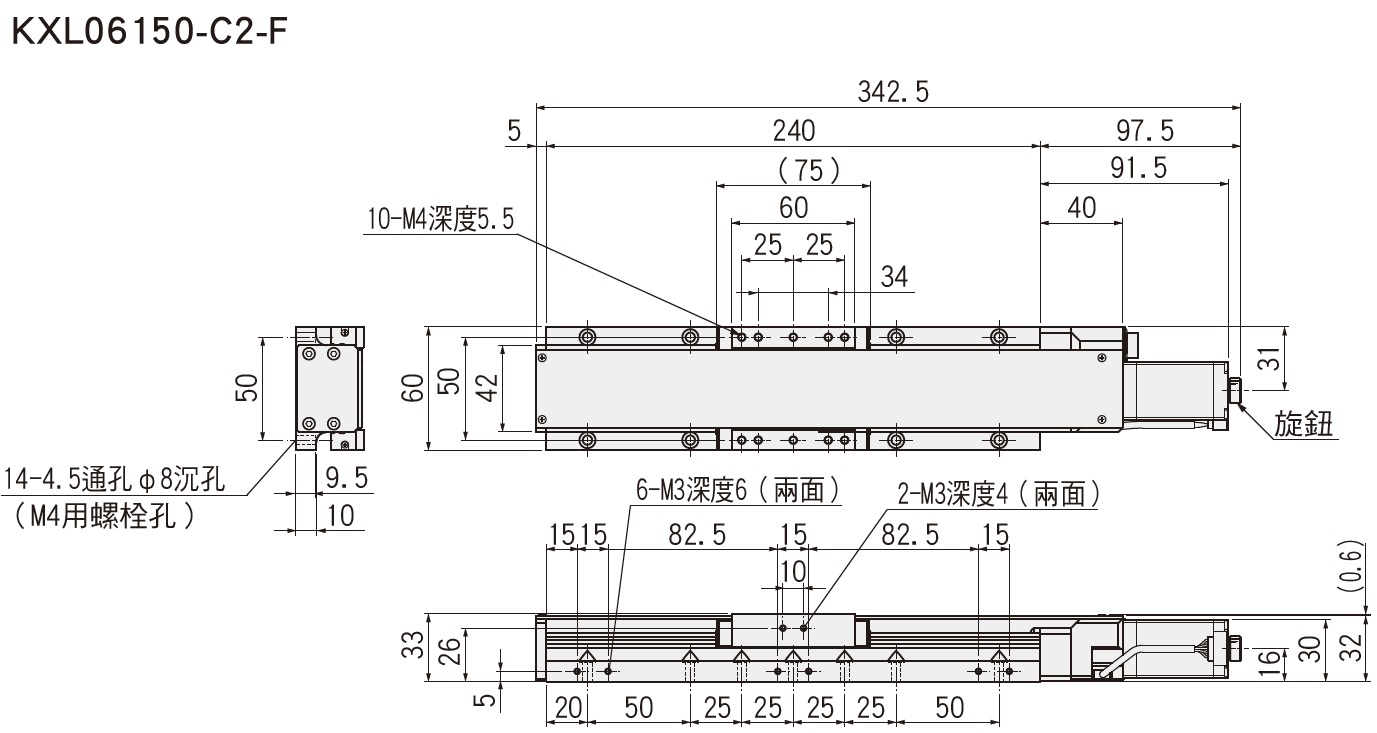

KXL06150-C2-F |
±0.5μm |
60x60 |
150 |
12 |
遮蓋型 |
高扭矩 |
無 |
無電纜線 (標準) |
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |

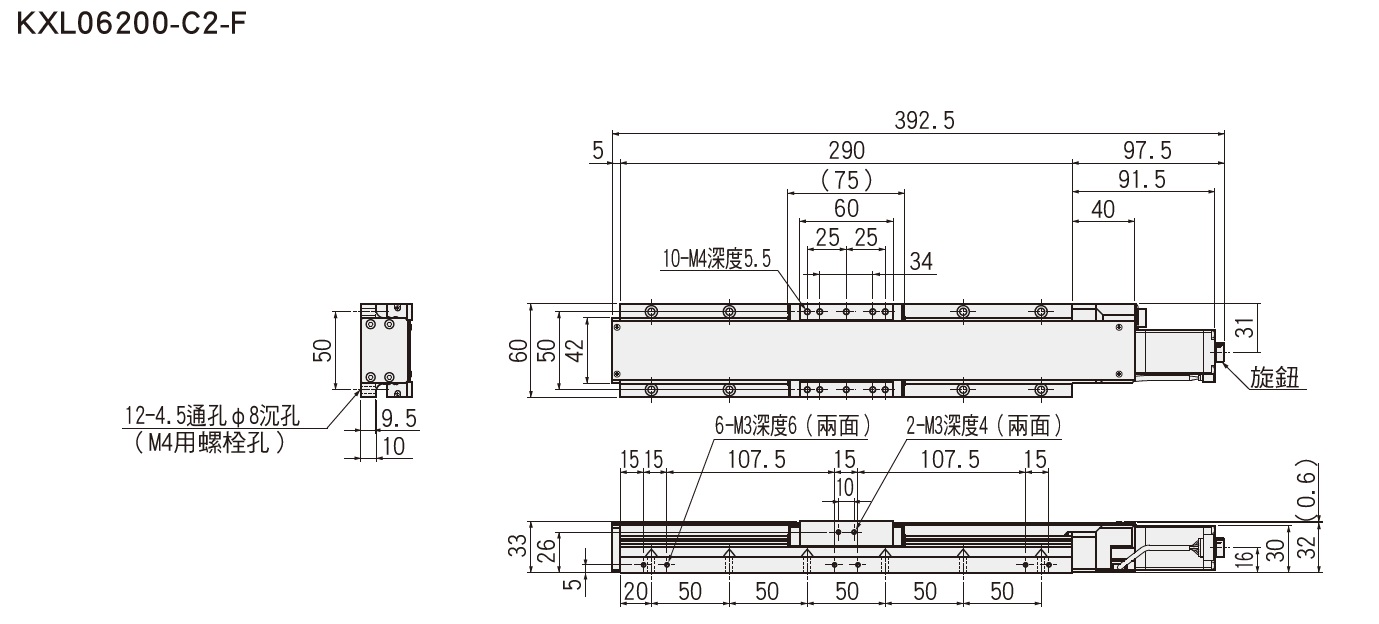

KXL06200-C2-F |
±0.5μm |
60x60 |
200 |
12 |
遮蓋型 |
高扭矩 |
無 |
無電纜線 (標準) |
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |

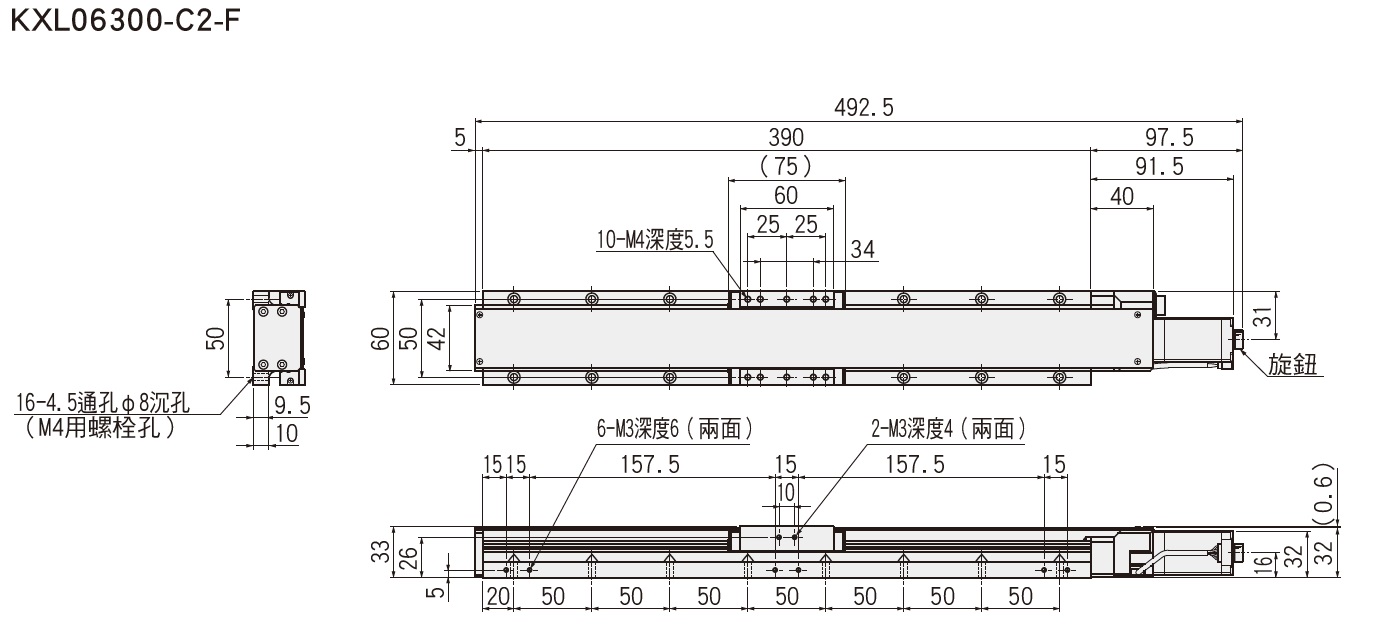

KXL06300-C2-F |
±0.5μm |
60x60 |
300 |
12 |
遮蓋型 |
高扭矩 |
無 |
無電纜線 (標準) |
