KG 自動 1 軸傾角滑台

KG 系列

.交叉滾子導軌構造
.內置原點及左右限位感應器
.高精度

數量:
加入詢價
配置
軸數 1軸
款型 KG07-W070AL-H5 KG07-W096AL-H5 KG07-W122AL-H5
(左右相反) KG07-W070AR-H5 KG07-W096AR-H5 KG07-W122AR-H5
機械規格 移動量 上軸/下軸 ±9° ±7° ±5°
滑台面尺寸 70×70mm
移動結構 上側 蝸桿傳動(1/235) 蝸桿傳動(1/301) 蝸桿傳動(1/375)
(減速比) 下側
導軌 交叉滾子導軌
主材質-表面處理 鋁-白耐酸鋁處理
自重 0.82kg
尺碼公差 滑台高度 26±0.2mm
旋轉中心高度 70±0.2mm 96±0.2mm 122±0.2mm
旋轉中心振動精度 0.01mm以內
精度規格 分辨率(脈衝) Full時 上側 0.001532° 0.001196° 0.00096°
Full時 下側
MAX速度 上側 7.6°/sec[5kHz] 6°/sec[5kHz] 4.8°/sec[5kHz]
下側
反復定位精度 ±0.003°以内
耐荷重 5kgf 【49N】
力矩剛性 仰俯0.17/橫擺0.06/側傾0.06["/N.cm]
空轉 0.006°以內
感應器 極限感應器
原點感應器
狹縫原點感應器
附屬螺絲(六角帶孔螺釘) M4-8 4個
型號 反覆定位精度
[°]
滑檯面尺寸
[mm]
移動量
[°]
迴轉中心高
[mm]
耐荷重
[kgf]

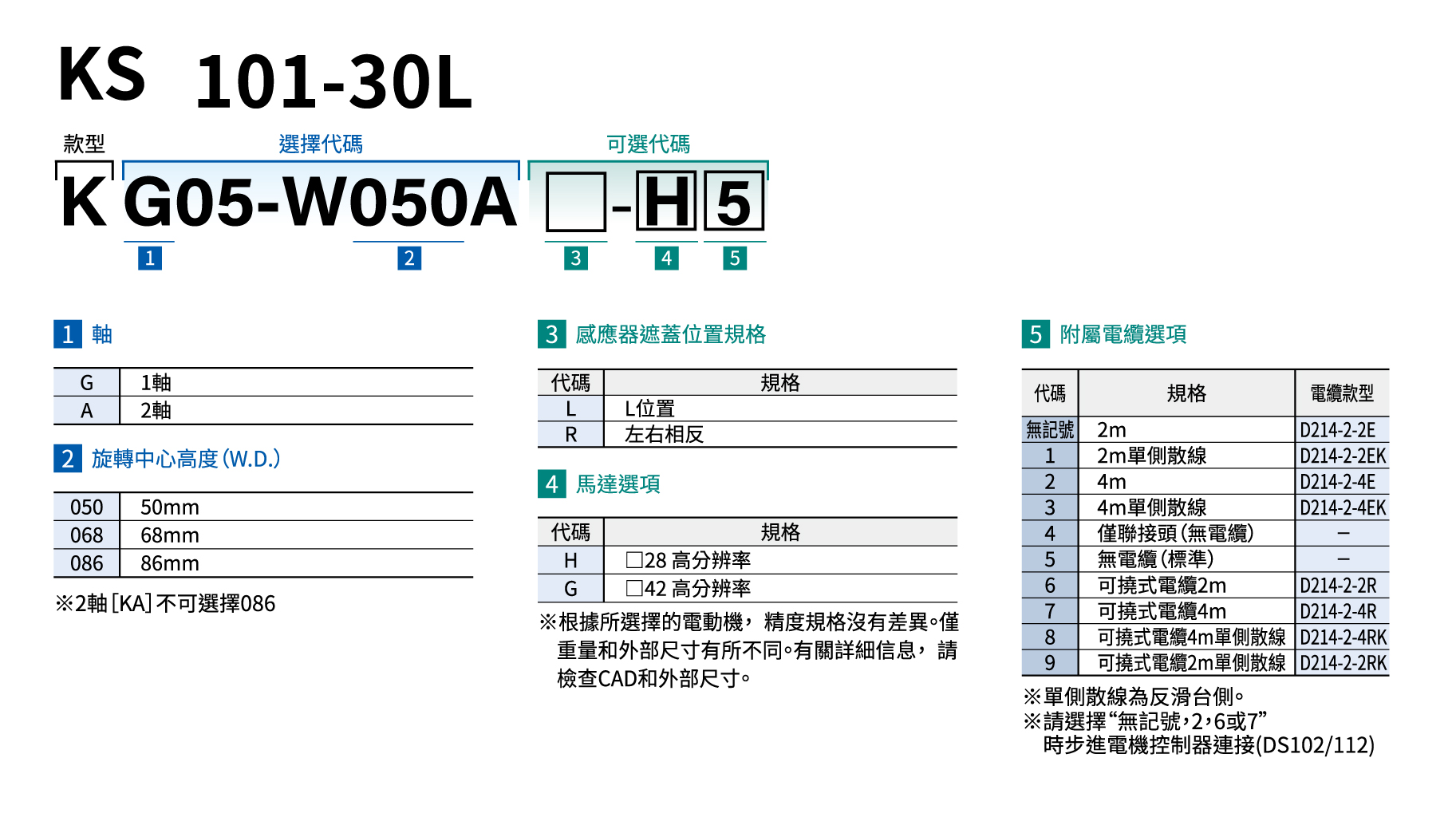

附屬電纜線選項
KG05-W050AL-H5 ±0.005°以內 50 x 50 ±10° 50 ± 0.2 3.0 2
KG05-W068AL-H5 ±0.005°以內 50 x 50 ±8° 68 ± 0.2 3.0 2
KG05-W086AL-H5 ±0.005°以內 50 x 50 ±6° 86 ± 0.2 3.0 2

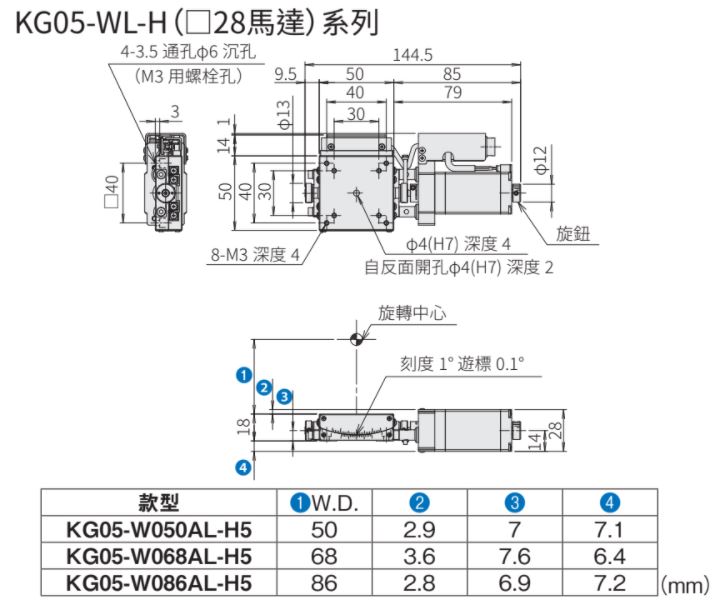

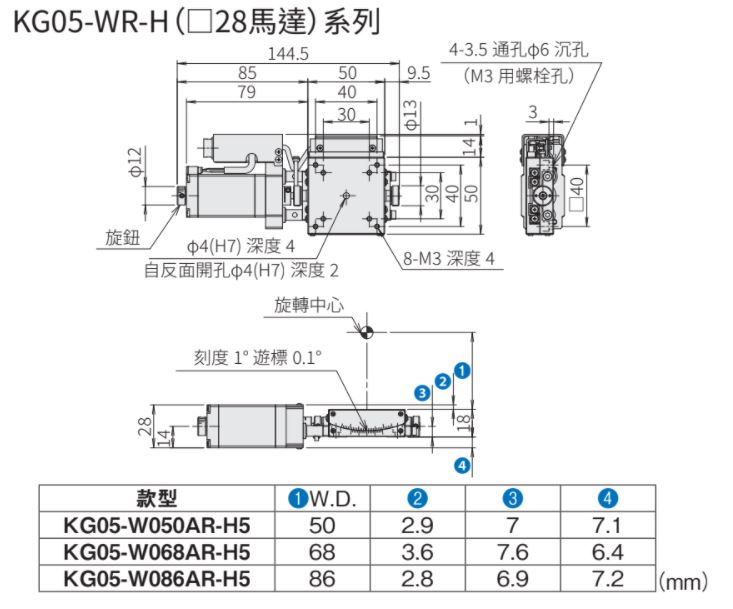

SURUGA SEIKI 駿河精機 _ 自動1軸傾角滑台 _ KG系列 平面尺寸圖 KG05-WL系列SURUGA SEIKI 駿河精機 _  自動1軸傾角滑台 _KG系列 平面尺寸圖 KG05-WR系列





型號 反覆定位精度
[°]
滑檯面尺寸
[mm]
移動量
[°]
迴轉中心高
[mm]
耐荷重
[kgf]
附屬電纜線選項
KG07-W070AL-H5 ±0.003°以內 70 x 70 ±9° 70 ± 0.2 5.0 2
KG07-W096AL-H5 ±0.003°以內 70 x 70 ±7° 96 ± 0.2 5.0 2
KG07-W122AL-H5 ±0.003°以內 70 x 70 ±5° 122 ± 0.2 5.0 2

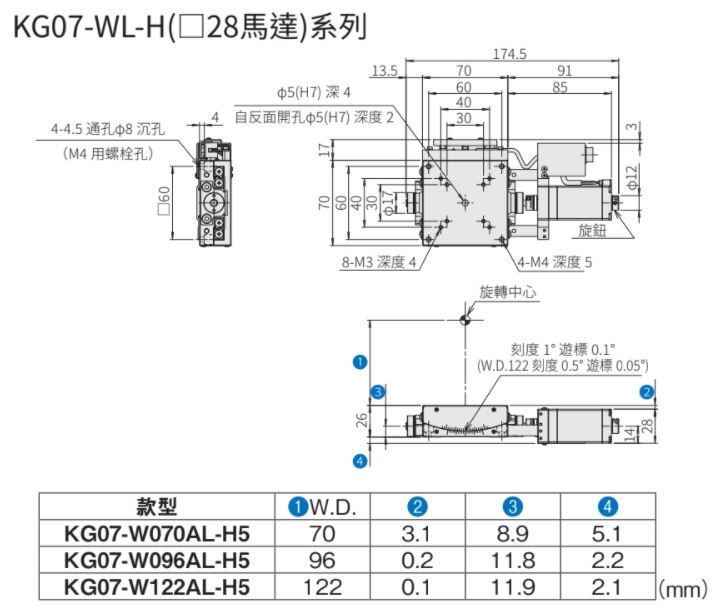

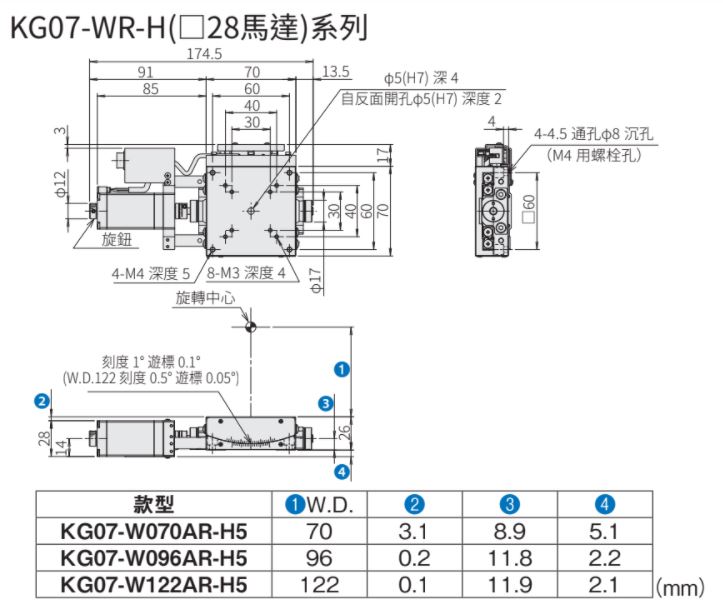

SURUGA SEIKI 駿河精機 _ 自動1軸傾角滑台 _ KG系列 平面尺寸圖 KG07-WL系列SURUGA SEIKI 駿河精機 _ 自動1軸傾角滑台 _ KG系列 平面尺寸圖 KG07-WR-H系列
