您正在尋找短交期的『線性滑軌』嗎?

*2021.09製
最適合用於半導體或醫療機器之迷你型線性滑軌!


NSK短交期線性滑軌


對應產品:日本精工 NSK 線性滑軌 PU/PE系列
特色用途:
■ 輕量化&極低發塵性:適用於半導體製造設備(貼片機Mounter、黏晶機Die Bonder、曝光設備)
■ 滑順之動作性:適用於液晶製造設備、基板製造設備。
■ 運行低噪音:適用於醫療機器、各種精密機台…等。

讓製程順利進行的短交期系列
NSK 迷你型線性滑軌PU / PE系列,備有可互換性的滑軌及滑塊單品規格,有機會可縮短交期,下單後兩個月內快速到貨。如果您目前使用他牌(THK、IKO、MISUMI、HIWIN、NB…等)的線性滑軌,本公司可協助選用對應型號並給予提案及圖檔資料,節省您寶貴的時間,在拿到產品後可直接上機使用,緩解製程安排的影響。
*如果有產品需求,請盡快聯繫廣億科技服務人員協助!



先進的NSK迷你型線性滑軌
NSK線性滑軌避免複雜的構造,將零件數量極力的縮減,設計出有利於精度提升和成本降低的產品。
線性滑軌由滑軌和滑塊所組成,滾珠(滾子)在溝槽軌道面中滾動,並藉由滑塊的端蓋滑出,經過滑塊主體中之循環孔,滾動回到另一邊。

 ▼ NSK線性滑軌的五大特色:
NSK滑軌動作滑順 NSK滑軌低發塵性 NSK滑軌防塵優越 NSK滑軌高耐腐蝕性 NSK滑軌容易安裝



1. 滑順之動作性:
循環回路採用樹脂構造,可以配合鋼球循環設計出最佳形狀,實現滑順的動作性。

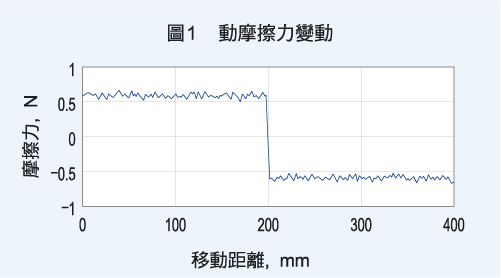

NSK線性滑軌動摩擦力變動圖
測定條件:
.潤滑油(VG68)
.傳送速度 1000mm/min
.荷重元(Load cell)額定容量5N

2. 極低的發塵性:
循環孔部採用樹脂材料所構成,和既有品的金屬製循環部相比,較可以抑制循環部之發塵量。
NSK線性滑軌發塵量

3. 優越的防塵性:
● 側密封墊:為滑塊兩端側面之標準裝備。
● 下側密封墊機能:將滑軌側面和滑塊內壁之間隙縮小,達到防止異物侵入的效果。

4. 高耐腐蝕性:
採用耐腐蝕性高的麻田散鐵系不銹鋼當作標準材料,可以對應較高的耐腐蝕性。



5. 容易安裝:
因為有保持器,即使將滑塊由滑軌上拆下,亦有鋼珠不會掉落的安心設計。

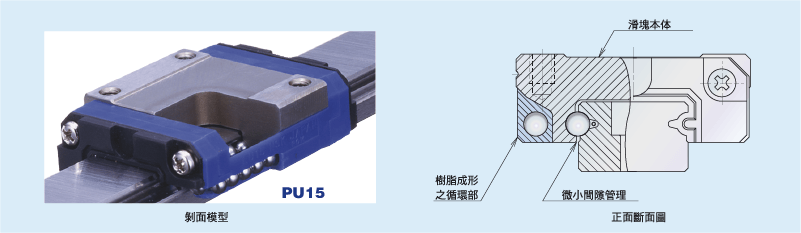

NSK線性滑軌剖面圖


▍產品規格概要
PU系列 (可互換品):
型式
標準滑塊長度
(mm)
滑軌最大長度
(mm)
動額定荷重
C50 / C100 (N)*
微間隙ZT
(μm)
標準型
PU09TR
30
600
1490/1180
3以下
標準型
PU12TR
35
800
2830/2250
3以下
標準型
PU15AL
43
1000
5550/4400
3以下
高荷重型
PU09UR
41
600
2100/1670
5以下
高荷重型
PU12UR
48.7
800
4000/3150
5以下
高荷重型
PU15BL
61
1000
8100/6400
5以下
* C50 / C100 (N):額定疲勞壽命分別在50km / 100km時之基本動額定負載荷重。



PE系列 (可互換品):
型式
標準滑塊長度
(mm)
滑軌最大長度
(mm)
動額定荷重
C50 / C100 (N)*
微間隙ZT
(μm)
標準型
PE09TR
39.8
800
3000/2390
3以下
標準型
PE12AR
45
1000
4350/3450
3以下
標準型
PE15AR
56.6
1200
7600/6050
3以下
高荷重型
PE09UR
51.2
800
4000/3150
5以下
高荷重型
PE12BR
60
1000
5800/4600
5以下
高荷重型
PE15BR
76
1200
10300/8200
5以下
* C50 / C100 (N):額定疲勞壽命分別在50km / 100km時之基本動額定負載荷重。



快速查詢產品規格:型錄下載

 NSK線性滑軌短交期



其他快速到貨的 螺桿&滑軌 型號,請您直接點選 聯絡我們 洽詢!
