如何挑選防震腳座？3大選用重點助您改善震動影響

*2024.11製

「如何挑選合適的防震腳座？」選擇正確的防震腳座，能抑制震動的產生，同時避免因共震等因素導致震動放大。在本文中，我們將介紹三個關鍵挑選要點，並簡要說明產品資訊，幫助您快速找到最適合的防震腳座。

▌挑選防震腳座的3個重點

防震腳座3個挑選重點

● 範例：

舉例來說，外觀檢查設備總重1000kg、腳座安裝於機架底部，支撐腳共4隻(單腳支撐載重250kg)、設備重心靠近中央未特別偏重任一邊，如以防震腳座HI-MOUNT系列該如何進行選擇呢？

標記*的螺栓長度是準標準品。

▎重點一：應用方式

先確認機械、設備可安裝應用的型式、調整方式，或其他功能訴求。

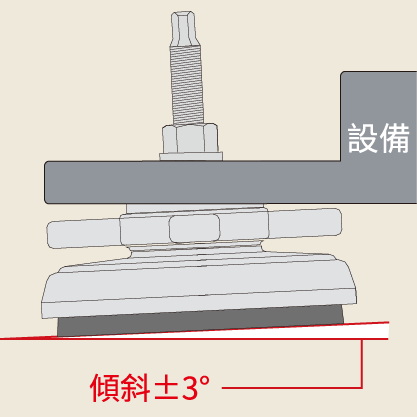

假設選用HI-MOUNT的腳座，機架底部的安裝孔預留「貫穿孔」即可，高度可以腳座的十字轉盤進行調整，且可對應地面±３°的水平調整範圍。

▎重點二：支撐載重

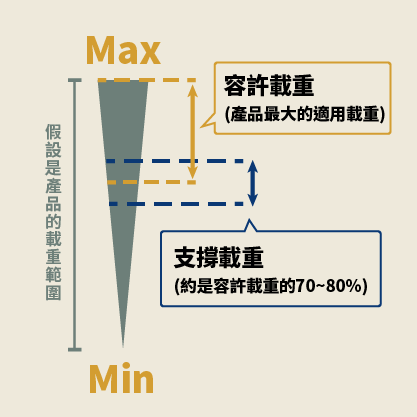

確認設備的支撐腳數，再挑選符合單腳支撐載重範圍內，如不足最小荷重或超過最大荷重，都將不利於防震效果發揮！
以LMY-11與LMY-13為例，因LMY-11單腳荷重使用範圍在140~280 kg，符合250kg的支撐載重要求。

▎重點三：防震頻率

透過載重及固有震動關係圖表，更進一步評估的防震成效，協助您挑選合適的腳座。

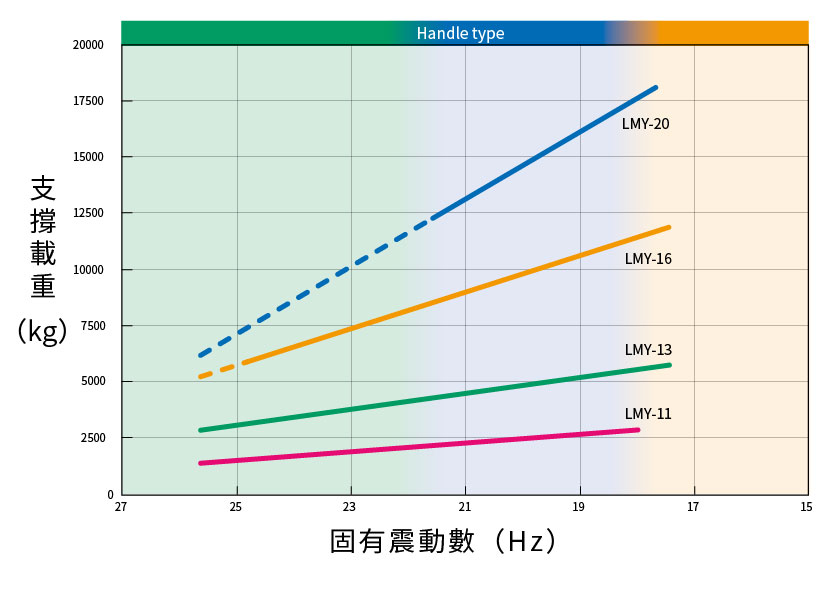

• 左圖表對照LMY-11支撐載重在250kg時，固有震動數約為20Hz，帶入經驗值換算約28Hz開始發揮防震作用。

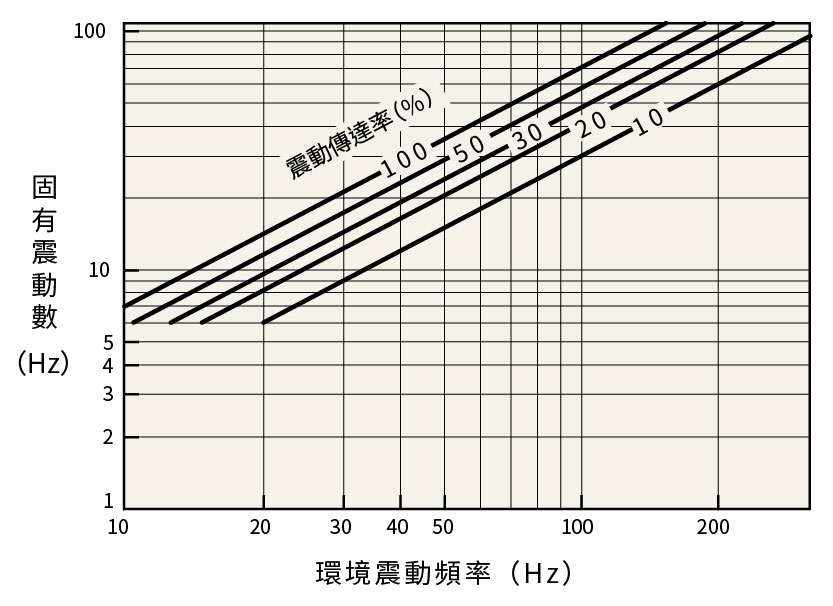

• 右圖表假設場地有50Hz的震動頻率，LMY-11可將場地震動抑制消除80%的優異效果。

▌高阻尼性橡膠介紹

倉敷化工原創HDR高阻尼性橡膠材質，在震動收斂效果方面，與天然橡膠相比可更快收斂抑制，且橡膠不易揮發，長久使用也不易對場地造成汙染或殘留。

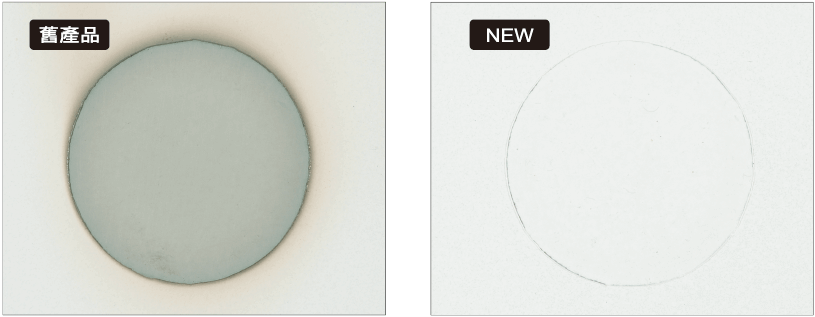

▎使用不會造成汙染的特殊橡膠：

使用不會造成汙染的特殊橡膠

▲根據本公司測驗結果

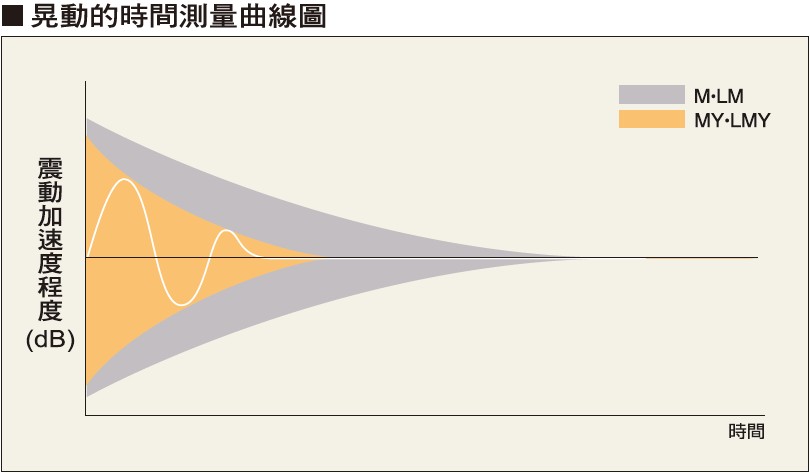

▎高阻尼橡膠收斂示意圖 (LM/LMY為例)：

高阻尼橡膠收斂示意圖

▎高衰減橡膠收斂特性展示：

▌6款防震腳座，滿足機台設備安裝及應用需求

產品照片

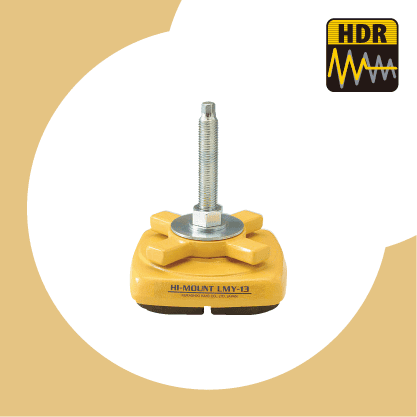

產品名稱	HI-WEDGE	HI-MOUNT	COMPO MOUNT
支撐載重 (單腳)	160～10000 kg	140～4000 kg	78～294 kg

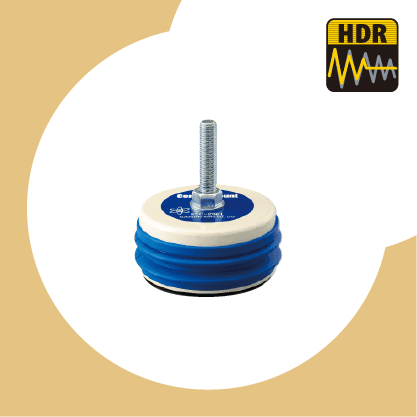

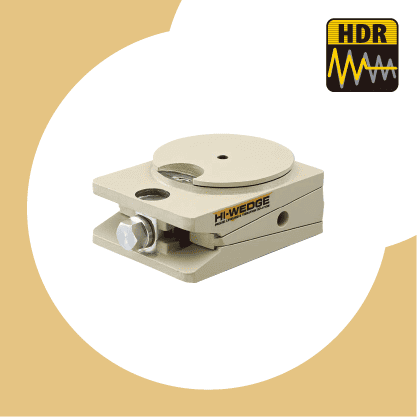

功能說明	適用小型至中型機械，具高剛性和水平對應，本體採楔型機構設計，可用於無塵室高精密設備機械的水平高度微調整。	適用所有機械設備防震使用，具高度及水平調整機能，由於採用特殊橡膠，因此有出色的耐油性、耐久性。	以原創ＨＤＲ高阻尼性橡膠在結合螺旋彈簧的特性，組成高性能彈簧防震腳座。

產品照片

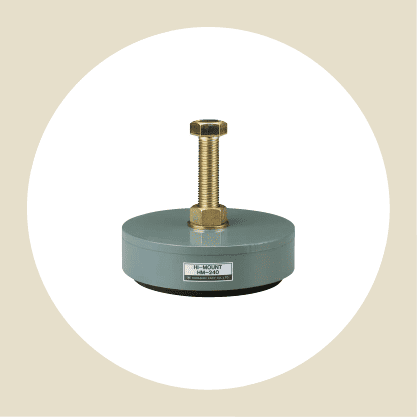

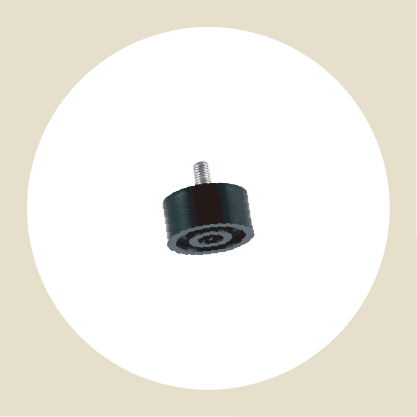

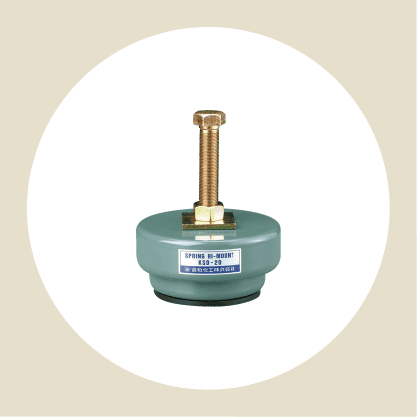

產品名稱	LARGE SIZED HI-MIOUNT	SPRING HI-MOUNT	KN
支撐載重 (單腳)	5400～7400 kg	290～3330 kg	12～75 kg
功能說明	適用於大型工具機、加工機用防震腳座，採用耐油性、耐候性合成橡膠，具優越的防震、衝擊吸收性能。	利用盤型彈簧與橡膠的固有特性，根據特殊配置的結構，針對小型設備對衝擊、震動的吸收也十分出色。	適用於事務機、精密機器、電子設備、電腦等的輕型設備，採用特殊橡膠材質，抓地力大幅提升，也具有防震及隔音效果。

[延伸閱讀]：

【本產品提供免費借用測試，歡迎來信洽詢！】
