高度35mm的薄型DD馬達，就能實現高扭矩的應用！
*2021.08製
|
❝ NSK的超大扭矩伺服馬達又稱DD馬達、直驅式馬達，以獨家的內部構造設計，實現薄型、高剛性、高扭矩的特色，並長期免保養！❞
|
對應產品：NSK Megatorque Motor™ 超大扭矩伺服馬達 PN系列、附剎車PN系列、耐環境型Z系列
應用場所：零件自動組裝設備、平板旋轉設備、位置調整設備、感測器檢測設備…等
應用場所：零件自動組裝設備、平板旋轉設備、位置調整設備、感測器檢測設備…等
近期，我們協助許多客戶解決問題，提升製程效率及精度：
1. 縮短定位時間，提升設備的生產速度！
2. 不需要操作原點復歸，就可以達到裝置的高精度化！
3. 馬達可以搭配不同台的驅動器，做隨意的組合來使用！
2. 不需要操作原點復歸，就可以達到裝置的高精度化！
3. 馬達可以搭配不同台的驅動器，做隨意的組合來使用！
[延伸閱讀]：分度盤的多零件組裝拆解
▍多樣化的用途，可對應各種不同的安裝場所
超大扭矩伺服馬達即是馬達與負載之間沒有額外的減速機構，直接驅動裝置運轉，節省整體空間的配置。
直驅式馬達作為工業機械裡的重要機械零組件已必不可少，而且種類不斷增加，為業界使用趨勢。
直驅式馬達作為工業機械裡的重要機械零組件已必不可少，而且種類不斷增加，為業界使用趨勢。
以下為PN系列的搭配各種設備的應用方式：
|
設備應用
|
零件自動組裝設備
|
平板旋轉設備、位置調整設備
|
|
示意圖
|
|
|
|
運作特色
|
高速、高精度、小型化、高機能、不等分割定位、最短距離定位
|
小型化、長期免保養、高機能、微距定位、高扭矩
|
|
設備應用
|
感測器檢測設備
|
電裝部品加工生產線
|
|
示意圖
|
|
|
|
運作特色
|
順暢的旋轉動作性能、小型化
附剎車PN系列+PS系列
|
高速、小型化、長期免保養
PN系列+PS系列
|
[延伸閱讀]：其他客戶使用DD馬達的常見問題
▍PN系列的款式多元化
|
|
|
超薄PN2型
|
|
|
|
|
|
|
|
|
|
|
附剎車型當有外力負荷時亦能保持位置
|
|
|
|
|
主要特色：
|
● 轉子於內圈旋轉
|
● 反覆定位精度±2〔秒〕
|
|
● 超薄PN2型設計，高度僅35mm
|
● 最大輸出轉矩12~180〔N．m〕
|
|
● 無塵、長期免保養
|
● 最高解析能力262萬〔分割/回圈〕
|
■ 耐環境型Ｚ系列
|
|
|
IP6X：耐塵試驗／Dust-tight
|
|
|
|
|
|
|
|
|
|
|

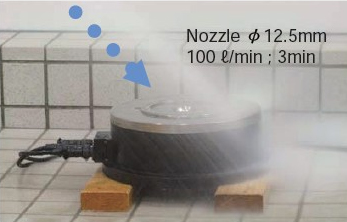

IPX6M：暴噴流試驗／Powerful Jet
|
|
|
|
|
主要特色：
|
● 適用於有水、油、粉塵的生產環境應用
|
● 反覆定位精度±2〔秒〕
|
|
● 世界首見防塵、防水保護等級IP66M
|
● 最大輸出轉矩40~175〔N．m〕
|
|
● 薄型設計，最低高度僅100mm
|
▍超大扭矩伺服馬達的選用流程
請依以下條件進行超大扭矩伺服馬達(DD馬達)的選用流程：
(可直接洽詢廣億科技服務人員)
1. 作用於馬達上的負載：
(a)負載轉動慣量 (b)軸向負載、徑向負載、力矩負載 (c)停止時須維持的扭矩大小
2. 偏擺精度
3. 定位精度
4. 回生電阻選定
5. 驅動條件
(a)負載轉動慣量 (b)軸向負載、徑向負載、力矩負載 (c)停止時須維持的扭矩大小
2. 偏擺精度
3. 定位精度
4. 回生電阻選定
5. 驅動條件
▲ 產品介紹連結：超大扭矩伺服馬達 PN系列、附剎車PN系列、耐環境型Z系列
▍認識集結綜合技術力的NSK
日本精工株式會社NSK創立於1916年，致力於追求高品質和鑽研更新的技術為期許，超大扭矩伺服馬達從軸承、感應器到馬達全部都自己製造，採用直驅馬達的理想型式，同時提高產品的性能與可靠性。
廣億科技自2015年開始代理銷售日本精工NSK的產品，高品質、高精度、高耐久性的產品特色，贏得消費者長期信賴，另有銷售定位承載裝置(直線滑台)、滾珠螺桿、線性滑軌 …等產品。
廣億科技自2015年開始代理銷售日本精工NSK的產品，高品質、高精度、高耐久性的產品特色，贏得消費者長期信賴，另有銷售定位承載裝置(直線滑台)、滾珠螺桿、線性滑軌 …等產品。
