Force sensor高穩定量測的力感測器，提供專屬客製化服務
*2021.10製
|
❝ THK PRECISION的微小力感測器擁有μN (mgf)等級微小力量的檢查、測量能力，高精度的產品特色讓您精準量測，也能根據您製程上所需的規格客製專屬的應力感測器！❞
|
對應產品：THK PRECISION 微小力感測器、高剛性感測器
應用場所：探針接觸檢知、拉伸/壓縮力測定、推壓力量的控管、光纖的接觸力監視、黏彈性測定模組、外圓加工時的反向力測定、彈簧探針(Spring Probe)的彈簧常數測試、半導體設備的探針接觸檢測…等。
應用場所：探針接觸檢知、拉伸/壓縮力測定、推壓力量的控管、光纖的接觸力監視、黏彈性測定模組、外圓加工時的反向力測定、彈簧探針(Spring Probe)的彈簧常數測試、半導體設備的探針接觸檢測…等。
▍應力感測器的測量方向

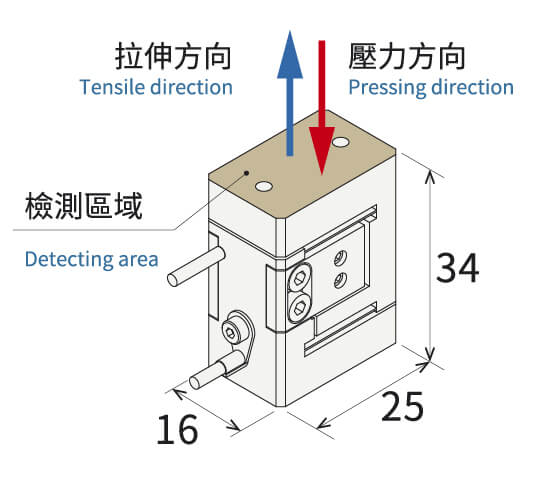

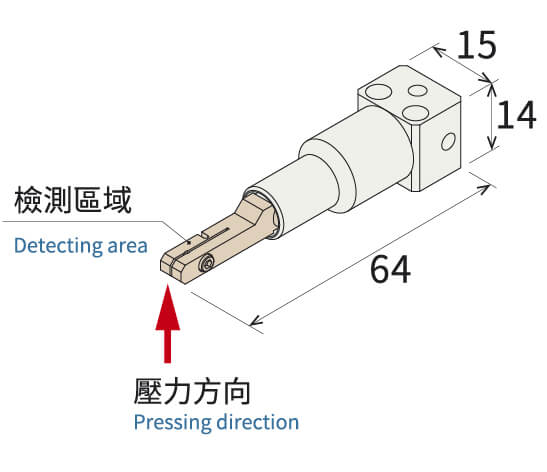

微小力感測器的測量方式主要為壓力及拉力，運用在產線上時，可以依照量測出來的數值確保執行的過程是否順利，精準的控制力量。
 |
 |
 |

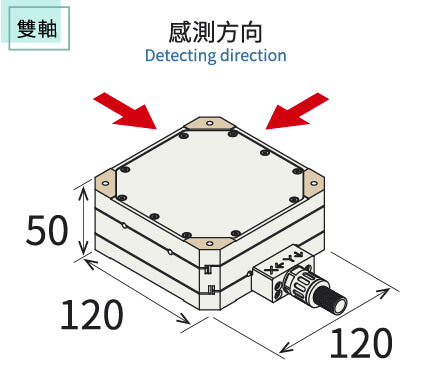

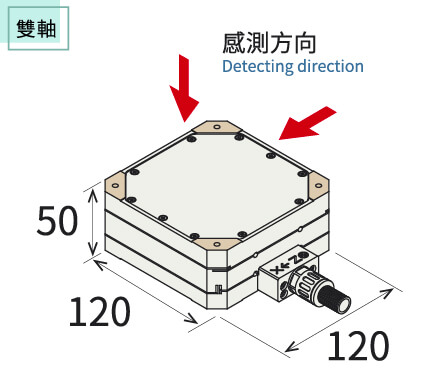

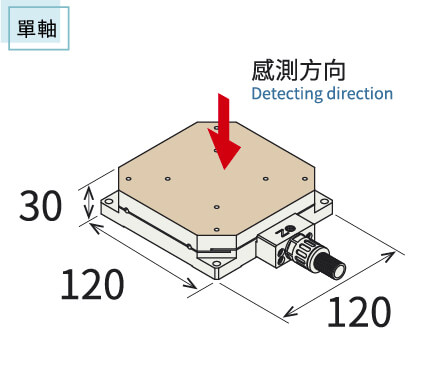

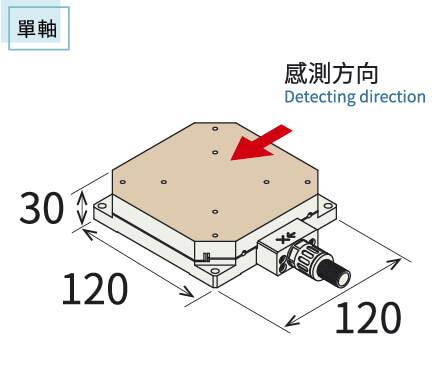

而高剛性感測器對應100N以上具有高解析度的檢知力，最適合應用在精密加工或精密沖壓時的力量測量。測量的方向主要為水平方向及垂直方向，也可對應單軸及雙軸的測量方向，示意圖如下：
 |
 |
 |
 |
▍優越的解析度
THK PRECISION的應力感測器量測範圍內的解析度為保證值，擁有較高的精度量測，每一個產品交付到您手上前，我們將為您事先校正完成，通電後即可立即使用，不需要額外耗時校正產品。
微小力感測器：
|
型號參考
|
測量範圍
|
解析度
|
本體重量
|
|
FS1M-0.1N□*
|
0～100 mN
（≒10 gf） |
20 μN
（≒0.002 gf） |
100g
|
|
FS1M-1N□*
|
0～1 N
（≒100 gf） |
0.1 mN
（≒0.01 gf） |
40g
|
|
FS1M-5N□*
|
0～5 N
（≒500 gf） |
0.5mN
（≒0.05 gf） |
40g
|
|
FSCU1-0.1N-S
|
0～100 mN
（≒10 gf） |
50 μN
（≒0.005 gf） |
10g
|
高剛性感測器：
|
型號參考
|
檢測方向
|
測量範圍
|
解析度
|
本體重量
|
|
FS1H-100NH
|
單軸 水平
|
0～100 N
|
20 mN
|
3 kg
|
|
FS1H-100NV
|
單軸 垂直
|
(≒10 kgf）
|
(≒2 gf）
|
3 kg
|
|
FS2H-100NH
|
雙軸 水平
|
0～100 N
|
20 mN
|
4.5 kg
|
|
FS2H-100NV
|
雙軸 水平＋垂直
|
(≒10 kgf）
|
(≒2 gf)
|
4.5 kg
|
[延伸閱讀]：感測器訊號放大器
▍客製化範例
除了上述所提及的應力感測器標準規格，THK PRECISION提供專業的產品客製化服務，可以根據您所需的規格及測量方向製作專屬的力感測器，以下提供範例參考，歡迎點擊圖片與我們更一步討論您的需求：

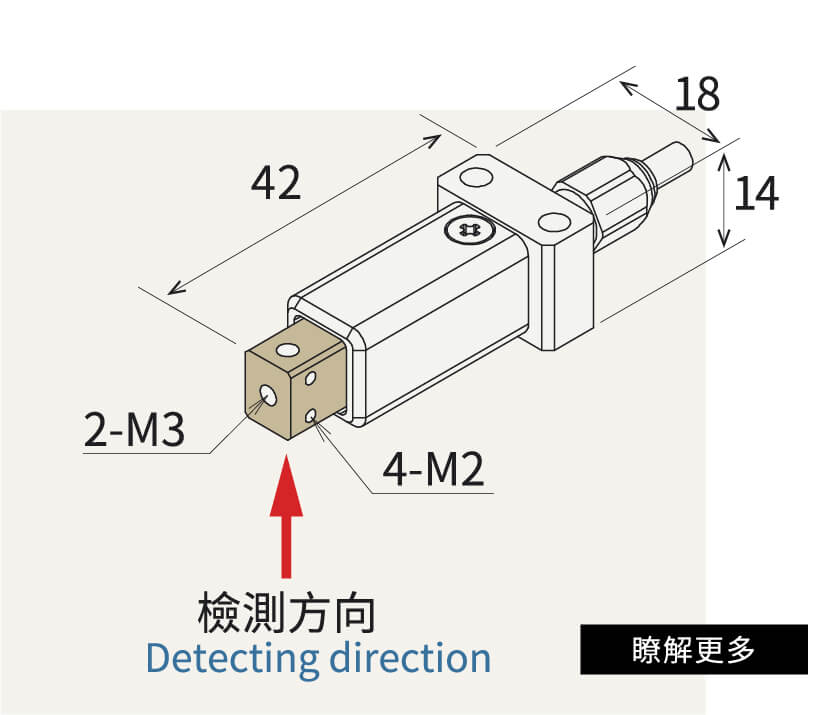

▼圖一(左)：輕量、小型化的設計，讓應力感測器可以更靈活的運用。

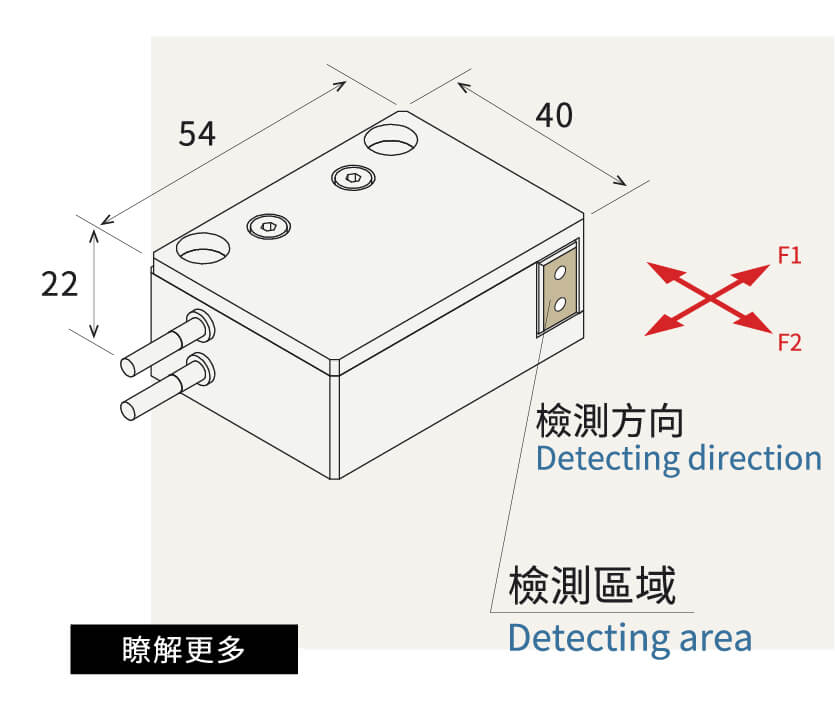

▼圖二(右)：可以同時檢測兩個軸向的力。
▼圖一(左)：輕量、小型化的設計，讓應力感測器可以更靈活的運用。
▼圖二(右)：可以同時檢測兩個軸向的力。
 |
 |

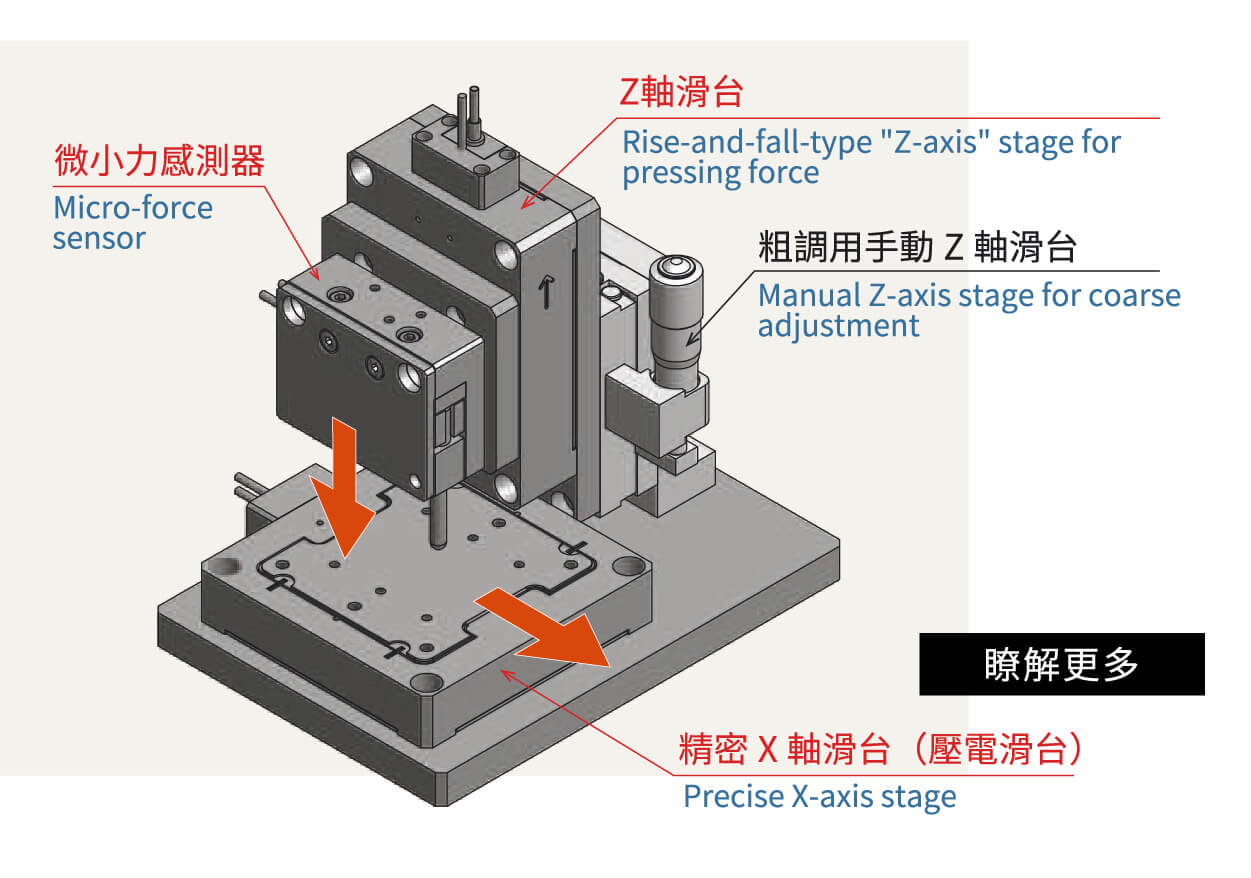

▼圖三：精密定位用壓電滑台、單軸滑台與應力感測器的組合，可以細微的調整上下與前後移動。
歡迎直接點選聯絡我們洽詢產品資訊！
