精密光學設備如何長時間維持定位精度？NSK滾珠螺桿與NSK線性滑軌的選型重點
2026.06.25
精密光學製造，尤其是高倍率鏡頭模組的研磨與組裝製程，對設備定位系統的要求早已提升到一般自動化設備難以比擬的精度門檻。鏡片曲面研磨的刀具進給、組裝設備的貼合行程，誤差必須控制在數微米甚至次微米範圍，且必須在連續長時間生產後仍然維持高精度，因此，對此類設備而言，滾珠螺桿與線性滑軌所需承受的負荷與運轉條件，往往也比一般產業更為嚴苛。
本文將彙整NSK 滾珠螺桿與NSK線性滑軌在這類應用中的具體優勢與選型邏輯，協助設備設計與採購人員作為選型評估的參考。
相較於一般工業設備，精密光學設備的傳動元件需因應更嚴格的精度、穩定性與壽命要求，工程師在選型時常需考量下列問題：
- 設備初期定位精度符合要求，但長時間運轉後，定位精度逐漸下降，進而影響產品良率，問題來源卻不易釐清。
- 滑台在低速移動時出現爬行（stick-slip）現象，導致進給不平順，影響鏡面研磨的輪廓精度與表面品質。
- 潔淨室內設備需定期保養，螺桿與滑軌的補脂作業將增加設備停機時間，影響產線稼動率。
- 真空腔體內使用傳統潤滑脂，脫氣污染嚴重影響鍍膜品質與腔體潔淨度。
- 設備空間有限，但傳動元件仍需滿足既有壽命要求，產品尺寸往往成為模組小型化的限制。
NSK 高精度・長壽命滾珠螺桿透過獨家表面改質技術，針對精密光學設備最常見的兩種磨損模式進行強化：低速磨耗、小行程磨損。
 |
 |
▲ 低速磨耗試驗與小行程磨損試驗對比：高精度・長壽命系列預壓殘留率顯著優於標準品
從試驗結果可看出，精密設備即使沒有高速運轉，低速與短行程反覆動作仍可能造成局部磨耗，使預壓逐漸下降。對鏡片研磨與組裝設備而言，預壓維持能力將直接影響長時間運轉後的定位穩定性。
▎為什麼低速運轉容易加速磨耗？
研磨製程的進給通常在極低轉速（1 min⁻¹ 以下）進行，此條件下油膜難以形成，金屬接觸頻率高，容易加速傳統螺桿的磨耗。

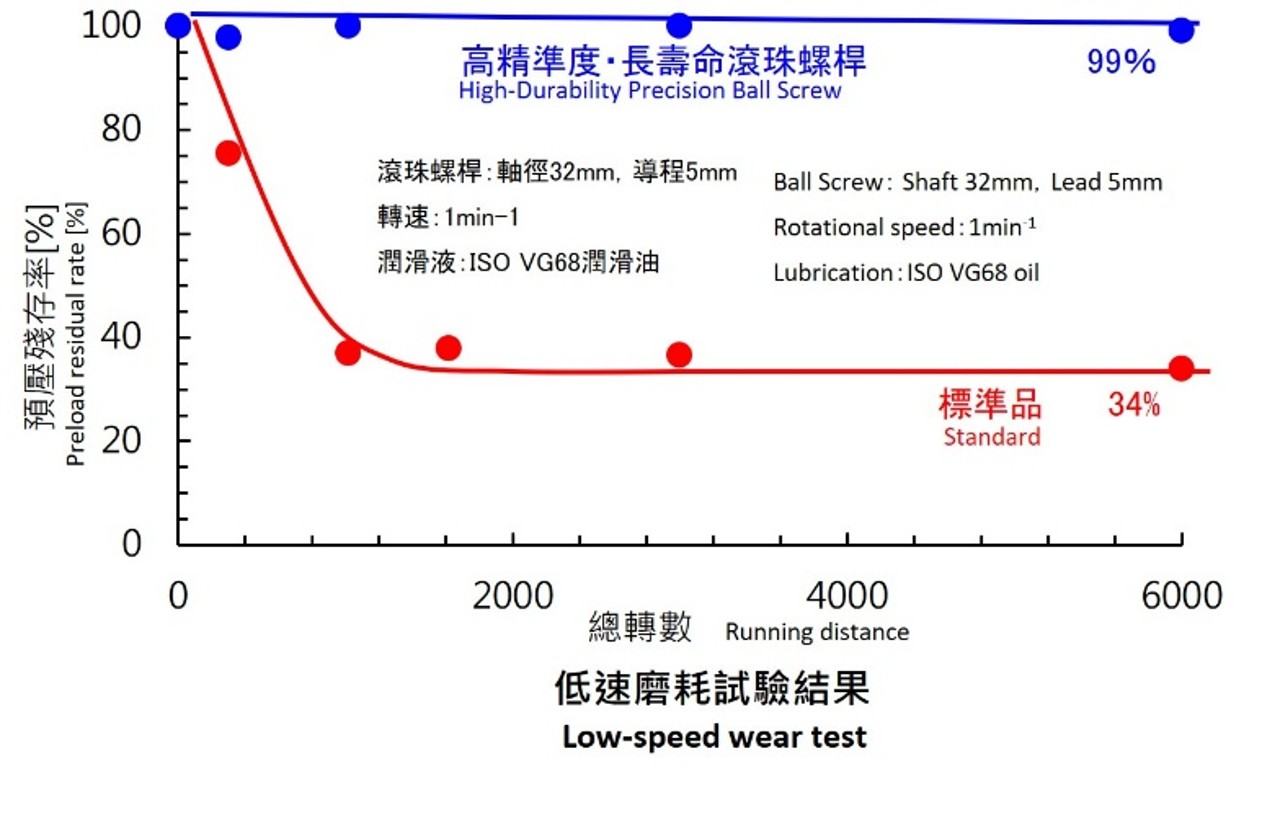

試驗結果顯示，在相同試驗條件下（軸徑 32mm、導程 5mm、ISO VG68 潤滑油），NSK高精度・長壽命系列的滾珠螺桿預壓殘存率維持在 99%，而標準品僅剩 34%。
▎為什麼短行程往復運轉容易造成局部磨損？

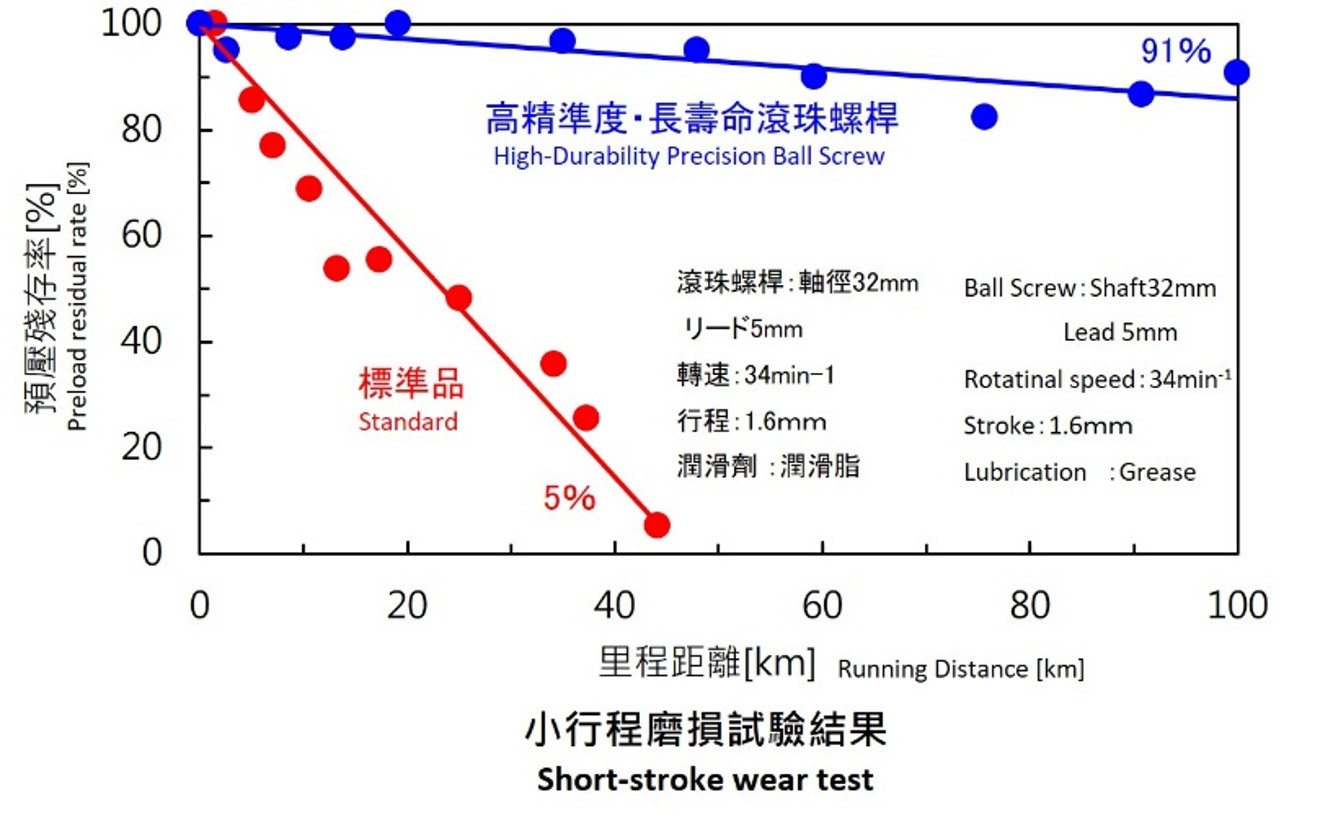

由於組裝設備多在固定短行程內反覆動作，鋼球會集中通過滾道的特定區段，造成局部磨損加速。試驗結果顯示，在 1.6mm 行程、轉速34 min⁻¹ 的條件下，NSK高精度・長壽命系列的滾珠螺桿預壓殘存率達 91%，標準品僅 5%
▶ 更多 NSK 滾珠螺桿產品 ≫ 點擊瀏覽
精密光學製造中，鍍膜腔體、離子束研磨等製程在真空環境下進行，傳統潤滑脂在真空環境中可能產生脫氣現象，增加腔體污染風險。

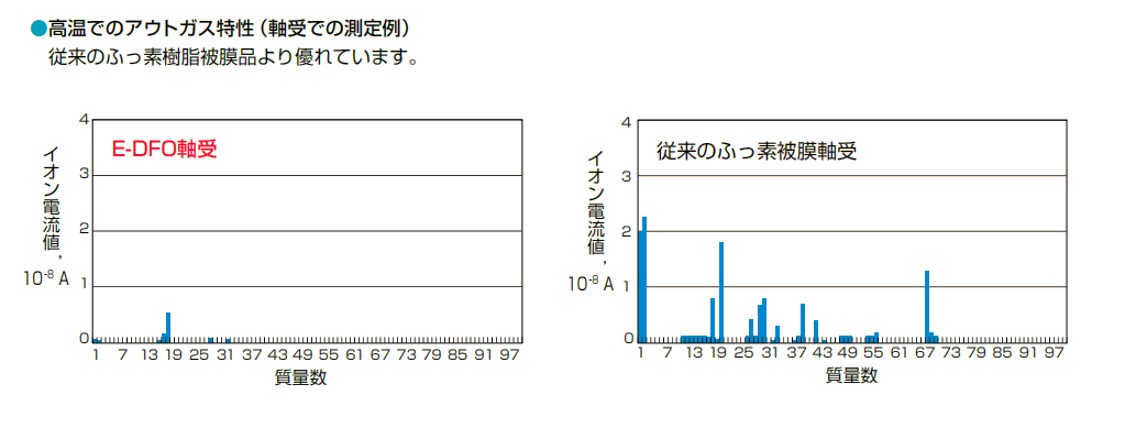

▲ E-DFO 光潔潤滑處理膜：低脫氣特性試驗對比（左：E-DFO 螺桿，右：傳統氟樹脂膜螺桿）
採用低蒸氣壓潤滑油與薄膜吸附技術，E-DFO 膜的脫氣量在試驗中大幅低於傳統氟樹脂潤滑膜，有助於降低脫氣時所產生的揮發氣體造成的污染風險，維持腔體潔淨度。
▶ NSK 滾珠螺桿 真空環境用薄膜潤滑 E-DFO 系列 ≫ 點擊瀏覽
▶ NSK 線性滑軌 真空環境用薄膜潤滑 E-DFO 系列 ≫ 點擊瀏覽
NSK線性滑軌負責引導滑台沿固定方向穩定移動，其運轉狀態將影響設備的定位精度與使用壽命。NSK 長壽命線性滑軌系列（DH 型／DS 型）透過 TF 化熱處理技術，降低異物造成局部壓痕後，裂紋持續擴散的風險。

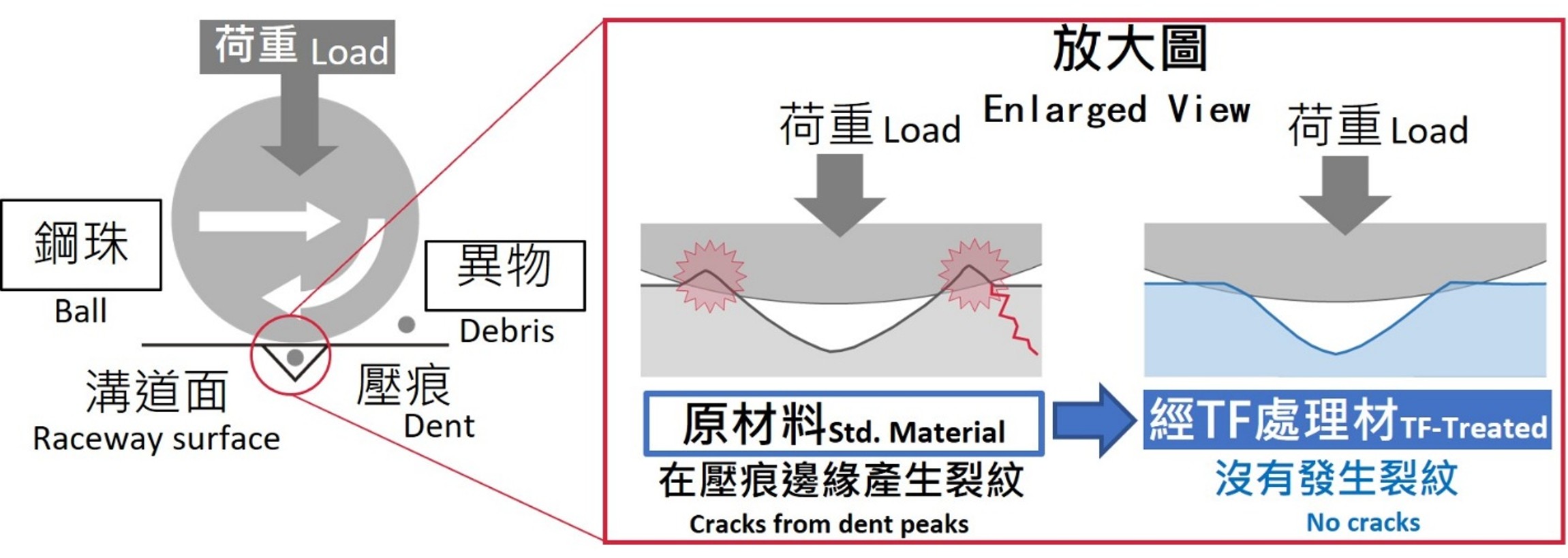

▲ TF 化熱處理原理：異物造成的壓痕邊緣在標準材料上產生裂紋，TF處理材有效防止裂紋擴散，壽命提升 2 倍以上
▎長壽命不只是耐用，更是設備小型化的關鍵

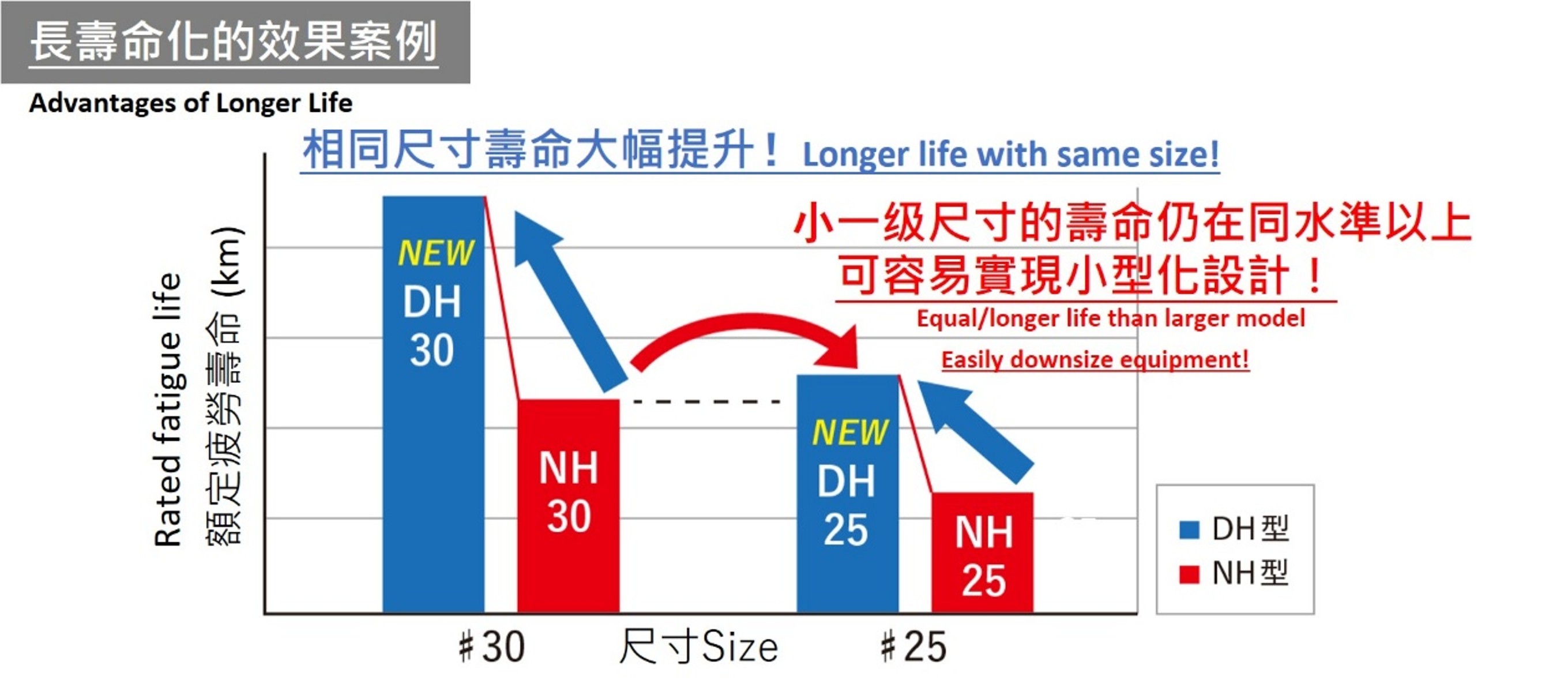

DH 型的壽命較標準 NH 型的 2 倍，對精密光學設備工程師而言，這意味著兩種策略選擇：
▎策略一：維持相同尺寸，延長使用壽命。(參閱案例圖藍色箭頭)
現有設備導入 DH 型，可延長維護週期，減少生產停機次數。
▎策略二：縮小產品尺寸，維持既有壽命。(參閱案例圖紅色箭頭)
選用小一號的 DH 型，可達到與原標準系列相近的壽命水準，同時為設備騰出空間，支援模組小型化設計。
▶ 更多 NSK 線性滑軌產品 ≫ 點擊瀏覽
針對精密光學設備的常見應用場景，以下提供初步選型建議：
實際選型仍需依據設備行程、荷重、精度等級、使用環境等條件進行評估。
|
應用場景
|
建議螺桿系列
|
建議滑軌系列
|
關鍵考量
|
|
鏡片研磨進給
低速、小行程、高精度 |
高精度・長壽命系列
（表面改質） |
NH型 高作動選配
DH型 長壽命系列 |
低速磨耗、短行程耐久性、低速運轉穩定性
|
|
鏡頭組裝定位
次微米定位、潔淨環境 |
小型化FA系列
（PSS / Φ6～25mm） |
微型系列
（LA型・PE型・LE型） |
小型化、重複定位精度、潔淨度
|
|
真空腔體設備
鍍膜、離子束研磨 |
E-DFO 光潔潤滑
（滾珠螺桿・線軌同用） |
E-DFO 光潔潤滑
線性滑軌 |
低脫氣、降低污染風險
|
|
高速搬運軸
晶圓或基板傳送 |
高速靜音系列
（最高 18 萬 d・n） |
NH型 / NS型 標準系列
+ K1-L 自潤滑單元 |
高速、低噪音、降低維護頻率
|
|
精密量測設備
干涉儀、MTF 量測台 |
高精度・長壽命系列
（搭配螺帽冷卻） |
HA型・HS型
（高精度系列） |
熱穩定性、定位精度維持
|
正在評估精密光學設備的傳動元件？
歡迎提供設備行程、荷重、轉速、精度要求與使用環境，我們將協助您進行初步選型評估。
