駿河精機
SURUGA SEIKI

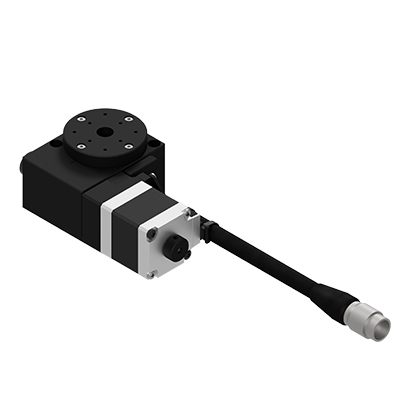

自動旋轉滑台 KRW

KRW 系列

.深溝滾珠軸承構造
.內置原點及左右限位感應器
.適合360°廣域角度定位
.有垂直型可選擇

數量:
加入詢價
配置
款型  KRW04360T-LC KRW04360M-LC KRW06360T-LC KRW06360M-LC KRW06360T-LC-Z KRW06360M-LC-Z
(左右相反) KRW04360T-RC KRW04360M-RC KRW06360T-RC KRW06360M-RC KRW06360T-RC-Z KRW06360M-RC-Z



移動量 360°
滑台面尺寸 φ39mm (40X40mm) φ59mm(60X60mm)
連接頭類型 Pigtail Panel Mount Pigtail Panel Mount Pigtail Panel Mount
移動結構(減速比) 蝸桿傳動(1/120) 蝸桿傳動(1/180)
導軌 深溝滾珠軸承
主材質-表面處理 鋁-黑耐酸鋁處理
本身重量 0.42kg 0.39kg 0.62kg 0.59kg 0.72kg 0.69kg



分辨率/脈衝 0.006° 0.004°
MAX速度 30°/sec 20°/sec
定位精度 0.05°以內
反復定位精度 ±0.01° 以内
耐荷重 3kgf 【29.4N】 1kgf【9.8N】
力矩剛性 0.74"/N.cm 0.2"/N.cm
空轉 0.05°以內
背隙 0.1° 以內 0.05° 以內
平行度 50μm以內
偏芯量 5μm以內
面振動量 30μm以內


極限感應器
原點感應器
近接原點感應器
附屬螺絲(六角帶孔螺釘) M3-30 3個 M4-30 4個 M4-6 4個



延伸閱讀

精度從1nm到μm,壓電滑台、自動滑台皆可提案!
新品上市!絕對式控制次微米滑台,搶佔高精度領域
穩定、耐用、次微米 – 駿河精機自動滑台
模組派與組裝派大車拚,通通看過來!

模組化旋轉平台,精度高!省工時!



型號

反覆定位精度
[°]

滑檯面尺寸
[mm]

移動量
[°]

耐荷重
[kgf]

附屬電纜線選項

KRW04360T(S)-LC

±0.01°以內

40×40mm|Ø39

360°

3.0

無電纜 (標準)

KRW04360M(S)-LC
KRW04360T(S)-RC
KRW04360M(S)-RC



SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW04360 平面尺寸圖

SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW04360 平面尺寸圖





型號

反覆定位精度
[°]

滑檯面尺寸
[mm]

移動量
[°]

耐荷重
[kgf]

附屬電纜線選項

KRW06360T(S)-LC

±0.01°以內

60×60mm|Ø59

360°

3.0

無電纜 (標準)

KRW06360M(S)-LC
KRW06360T(S)-RC
KRW06360M(S)-RC



SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360C 平面尺寸圖

SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360C 平面尺寸圖





型號

反覆定位精度
[°]

滑檯面尺寸
[mm]

移動量
[°]

耐荷重
[kgf]

附屬電纜線選項

KRW06360T(M)-LC-Z

±0.01°(單軸精度規格)

Ø59mm

360°

1

無電纜 (標準)

KRW06360T(M)-RC-Z



SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360T-LC-Z 平面尺寸圖

SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360M-LC-Z 平面尺寸圖

SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360T-RC-Z 平面尺寸圖

SURUGA SEIKI 駿河精機 _ 自動旋轉滑台 _產品介紹KRW系列 KRW06360M-RC-Z 平面尺寸圖
