直交軸減速機
直交軸中空軸 RH減速機 直交軸中實軸 RA減速機 系列
使用螺紋渦輪及特殊螺旋齒輪的凸緣安裝型直交軸減速機,可將馬達以垂直方向設置於輸送帶等傳送機構的軸上。
備有中空軸RH 型與中實軸RA 型,以實現裝置輕巧化。
產品特徵

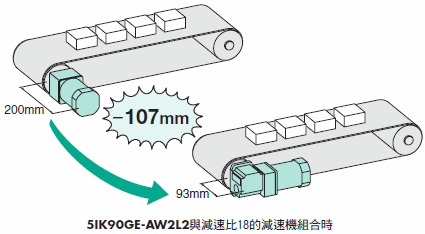

█ 符合節省空間需求
相對於負載軸,可垂直配置馬達,以節省空間。

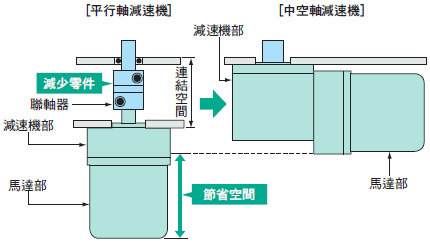

█ 節省成本
中空軸減速機去除了連結零件,可節省零件成本,並減少組裝工時。
█ 種類豐富
減速比從3∼180 共計20 種,不僅種類豐富且劃分精細。依照平行軸減速機來選擇最適合的減速比。
另外,最大容許轉矩亦與一般的平行軸減速機相同。
. GE 齒輪的中實軸型,在軸端實施孔加工。
█ 使用轉矩臂(另售)進行安裝
安裝中空軸減速機(5GE□RH、5GU□RH)時,為防止減速機因負載的反向力而運轉,本公司備有轉矩臂(另售)。
使用轉矩臂時,由於不需要設定中心,因此可短縮安裝至裝置上所需的時間。
型
|
安裝尺寸 | 減速比 | |||||||||||||||||||
[mm] | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
中空軸 | 80 | ● | |||||||||||||||||||
90 | |||||||||||||||||||||
中實軸 | 80 | ● | |||||||||||||||||||
90 |
如需產品圖檔,請洽廣億科技服務人員,謝謝!
