東方馬達
Oriental motor

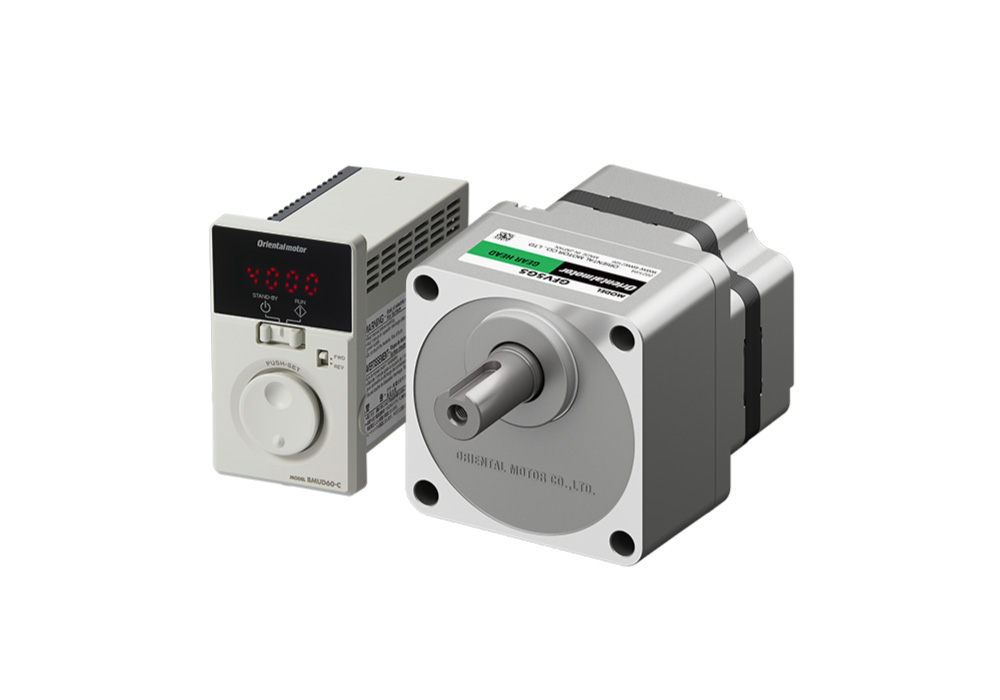

BMU 無刷馬達

BMU 系列

可簡單進行速度控制的設定旋鈕。只要連接馬達與驅動器,之後再將開關打開即可輕鬆配線。講究客戶使用方便性的BMU 系列全新問市。馬達採用小型、高輸出、高效率的新無刷馬達 NexBL。

數量:
加入詢價
內容大綱 (點擊展開)



主要特徵
轉一轉、按一按。輕鬆進行速度控制。


東方馬達 Oriental motor_無刷馬達_BMU_轉動旋鈕,設定為喜好的轉速。   東方馬達 Oriental motor_無刷馬達_BMU_慢慢轉動,以每次1 r/min產生變化。   東方馬達 Oriental motor_無刷馬達_BMU_按下旋鈕,轉速即確定。   東方馬達 Oriental motor_無刷馬達_BMU_轉動旋鈕,設定為喜好的轉速。
轉動旋鈕,設定為喜好的轉速。 慢慢轉動,以每次1 r/min產生變化。 按下旋鈕,轉速即確定。 亦可鎖定旋鈕。



配線簡單。立即起動。


東方馬達 Oriental motor_無刷馬達_BMU_馬達與驅動器連接方便。   東方馬達 Oriental motor_無刷馬達_BMU_電源與I/O連接器為無螺絲型。   東方馬達 Oriental motor_無刷馬達_BMU_可利用開關立即起動馬達。   東方馬達 Oriental motor_無刷馬達_BMU_可以輕鬆切換馬達旋轉方向。
馬達與驅動器連接方便。 電源與I/O連接器為無螺絲型。 可利用開關立即起動馬達。 可以輕鬆切換馬達旋轉方向。



最高轉速4000 r/min 速度比1:50(為舊有產品的2.5倍)

BMU系列最高速度為4000r/min。速度比達到1:50(80~4000r/min)。速度變動率亦從舊有產品±0.5%大幅提升至±0.2%。


東方馬達 _無刷馬達_BMU_最高轉速4000 r/min 速度比1:50(為舊有產品的2.5倍)



無刷馬達的優點

無刷馬達轉子部採用永久磁鐵實現高效率。
此為具備節能效果的馬達,可以減少消耗電力和CO2排放。
此外,小型輕量的馬達有助於節省資源並為碳中和做出貢獻。



充實的功能
轉速顯示

顯示以1 r/min為單位的馬達轉速。此外,計算輸送帶減速比,設定成「減速比」參數,即可以m/s顯示輸送帶搬運速度。可直接確認輸送帶搬運速度。 東方馬達 BMU_轉速顯示


負載率的顯示

將馬達的額定轉矩視為100%,可透過百分比顯示負載率(40∼200%)。
除了可確認裝置起動時的負載狀態外,亦可確認長年變化下的負載狀態。
東方馬達 BMU_負載率的顯示
負載率為 50% 時的表示


保護功能

搭載過負載保護功能與過電壓保護功能等各種保護功能。
當保護功能運作,除了在顯示器上顯示Alarm代碼外,也會輸出Alarm信號。
東方馬達 BMU_保護功能


4速運轉

可將資料設定成運轉資料No.0、No.1、No.2、No.3,進行M0與M1端子的輸入切換,以執行4速運轉。

東方馬達 BMU_4速運轉 注意事項
4速運轉時,馬達的旋轉方向無法透過外部輸入訊號改變。
(30、60、120 W)


設定加減速時間

要進行加速時間、減速時間的設定時,除了可調整加減速時間設定器外,亦可進行數位設定。
設定範圍:0.0~15.0秒(初始值:0.5秒)
可仔細調整搬運物啟動停止時的衝擊緩和或配合生產節拍,自由進行時間設定。


停止時保持出力軸

馬達停止時,能以電力保持負載。(保持力約為額定轉矩的50%)
注意事項

對驅動器的電源供給為OFF時,將失去保持力。停電時,無法防止落下。


其他功能

.設定旋鈕的鎖定
.以外部信號運轉時,可將正面面板的開關操作設為「無效」。



連接器型可直接連接
直接連接用鎖定把手式連接器(連接器型)

專為小型馬達設計的鎖定把手式連接器,可實現馬達和驅動器之間的直接連接。 東方馬達 Oriental motor_無刷馬達_BMU_直接連接用鎖定把手式連接器



 連接例
由於鎖定把手式不需要螺絲安裝,因此可簡單連接電纜線。

安裝方式

東方馬達 _無刷馬達_BMU_安裝方式
插入連接器 扳下鎖緊把手 連接完成

 直接連接馬達與驅動器*
無需中繼電纜線,連接距離可達 10 m。
東方馬達 BMU_直接連接馬達與驅動器
*連接器型用於中繼連接時,備有IP規格連接用電纜線。
另提供可動電纜線
在電纜線重複彎曲的應用中使用可動連接用電纜線。

 可以選擇電纜線出線方向
東方馬達 Oriental motor_無刷馬達_BMU_出力軸側出線   東方馬達 _無刷馬達_BMU_後軸側出線   東方馬達 BMU_垂直出線
出力軸側出線   後軸側出線   垂直出線



可水洗的IP67防塵・防水馬達
防塵·防水馬達的特徵




優良的防護構造、保護等級

 馬達構造
零件接合處均採用密封零件(O型環)、防止水滲入馬達內部。 東方馬達 Oriental motor_無刷馬達_BMU_馬達構造

 連接器構造
連接器構造內藏密封墊、O型環,提高防水性能。
符合IP67標準,包括連接器部分。
東方馬達 Oriental motor_無刷馬達_BMU_連接器構造


可水洗的IP67規格

東方馬達 _無刷馬達_BMU_安裝在設備上時可直接水洗   東方馬達 BMU_會沾附灰塵的用途也OK   東方馬達 Oriental motor_無刷馬達_BMU_防水測試條件: 水下1m 、 30 分鐘
防水測試條件:
水下1m 、 30 分鐘
安裝在設備上時可直接水洗。   會沾附灰塵的用途也OK


考量到長年使用劣化的「水洗防水測試」

本公司獨家「水洗防水測試」
① 熱衝擊測試:對密封零件(O型環)施加相當於使用5年的熱劣化
② 振動測試:對馬達施加振動
③ 噴水測試:施加100kPa水壓的水


提高耐腐蝕性

施加特殊塗裝不易生鏽,出力軸或螺絲使用不鏽鋼材質。安裝面有塗裝,即使安裝於不鏽鋼設備也不易生鏽。

東方馬達 _無刷馬達_BMU_提高耐腐蝕性



適用於潔淨環境

屬高效率馬達,故無需搭載冷卻風扇。因此,不需擔心揚起外部灰塵。

東方馬達 BMU_適用於潔淨環境



IP66/IP67規格連接用電纜線新登場(連接器型用)

我們推出了用於馬達和驅動器之間中繼連接的IP規格連接用電纜線。
中繼部分的連接器採用符合IP66/IP67標準的產品。

關於產品詳情,請洽詢本公司各據點、營業所或客戶諮詢中心。





多種減速機可供選擇
除了舊有的平行軸減速機GFV減速機之外,產品種類更增加了具備高減速比、高強度、節省空間等特色的減速機。
大幅提升出力軸的容許載重或最大容許轉矩。

減速機的種類與特徵

減速機種類 平行軸減速機 直交軸減速機 中空軸扁平式減速機
GFV減速機 JV減速機 JB減速機 JH減速機 FR減速機
外觀 GFV減速機 JV減速機 JB減速機 JH減速機 FR減速機
特徵
  • 鐵軸、不鏽鋼出力軸
  • 出力軸前端實施螺孔加工
  • 備有使用食品機械用H1潤滑油的產品種類
  • 高減速比
  • 不鏽鋼出力軸
  • 高剛性
  • 高減速比
  • 腳座安裝一體型
  • 節省空間、節省成本
  • 高強度
  • 不鏽鋼出力軸
  • 節省空間、節省成本
  • 高容許轉矩
輸出 30W、60W、120W
200W、300W、400W
200W、300W、400W 200W、300W、400W 60W、120W、200W
300W、400W
30W、60W、120W
200W、300W、400W
減速比 5 ~ 200 100 ~ 450 5 ~ 1200 5 ~ 200 5 ~ 200
額定壽命 10000小時 5000小時 5000小時 5000小時 10000小時
容許懸吊載重* 1400 N 3123 N 3672 N 2405 N 2040 N
容許推力載重* 400 N 480 N 577 N 550 N 800 N
容許轉矩* 70 N·m 198 N·m 518 N·m 82.8 N·m 54 N·m
*輸出200 W、3000 r/min、最大減速比的值。


容許轉矩大幅提升,法蘭輸出頭(另售)。

安裝在平行軸減速機上可增加容許懸吊載重和容許軸向載重。 東方馬達 Oriental motor_無刷馬達_BMU_法蘭輸出頭
