倉敷化工
KURASHIKI KAKO
橡膠產品配件

橡膠墊圈軸襯 系列

.搭配螺絲鎖固隔離震動

數量:
加入詢價

產品特色

1. 可與以下系列作搭配應用

  • 底座型橡膠SM系列

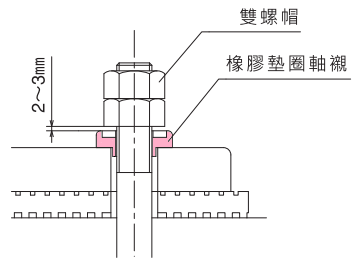

  注意:為防止螺絲傳導震動,安裝時要預留螺帽與橡膠墊圈軸襯間的間距。



  • 防震墊RHS、KHS、KH系列



        注意:為防止螺絲傳導震動,安裝時要預留螺帽與橡膠墊圈軸襯間的間距。



延伸閱讀

《一個品牌全滿足》倉敷化工防震橡膠一次介紹給您





*墊圈材質為SUS



型號 標準尺寸 mm
t1 t2 t3 d1 d2 d3
SM-B10 8.6 4 4.6 26 12.5 10.5
SM-B12 11.3 5 6.3 30 14.5 12.5
SM-B16 13.6 5 8.6 36 19 17
SM-B20 15.2 6 9.2 44 23 21
SM-B24 17.5 6 11.5 52 27.5 25.5



如需產品圖檔,請洽廣億科技服務人員,謝謝!
