| 配置 | |||||
| 款型 | KGW04040T-LC | KGW04060T-LC | KGW04040M-LC | KGW04060M-LC | |
| (左右相反) | KGW04040T-RC | KGW04060T-RC | KGW04040M-RC | KGW04060M-RC | |
| 機械規格 | 移動量 | ±8° | ±6° | ±8° | ±6° |
| 滑台面尺寸 | 40×40mm | ||||
| 連接頭類型 | Pigtail | Panel Mount | |||
| 移動結構 | 蝸桿傳動(1/240) | ||||
| 導軌 | 交叉滾子導軌 | ||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理、磷青銅－黑塗裝 | ||||
| 本身重量 | 0.39kg | 0.38kg | |||
| 尺碼公差 | 滑台高度 | 20±0.2mm | |||
| 旋轉中心高度 | 40±0.2mm | 60±0.2mm | 40±0.2mm | 60±0.2mm | |
| 旋轉中心振動精度 | 0.01mm以內 | ||||
| 精度規格 | 分辨率／脈衝 | 0.003°(Full) | |||
| MAX速度 | 15°/sec[5kHz] | ||||
| 反復定位精度 | ±0.005°以内 | ||||
| 耐荷重 | 3kgf 【29.4N】 | ||||
| 力矩剛性 | 仰俯1.30/橫擺1.16/側傾0.27["/N．cm] | ||||
| 空轉 | 0.01°以內 | ||||
| 感應器 | 極限感應器 | 有 | |||
| 原點感應器 | 有 | ||||
| 狹縫原點感應器 | - | ||||
| 附屬螺絲（六角帶孔螺釘） | M3-6 4個 | ||||

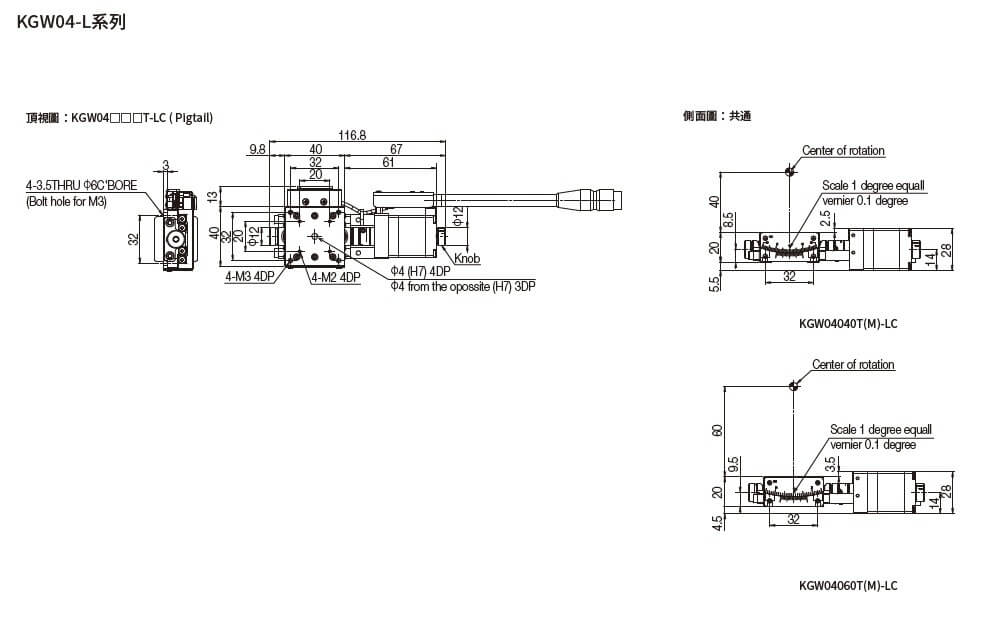

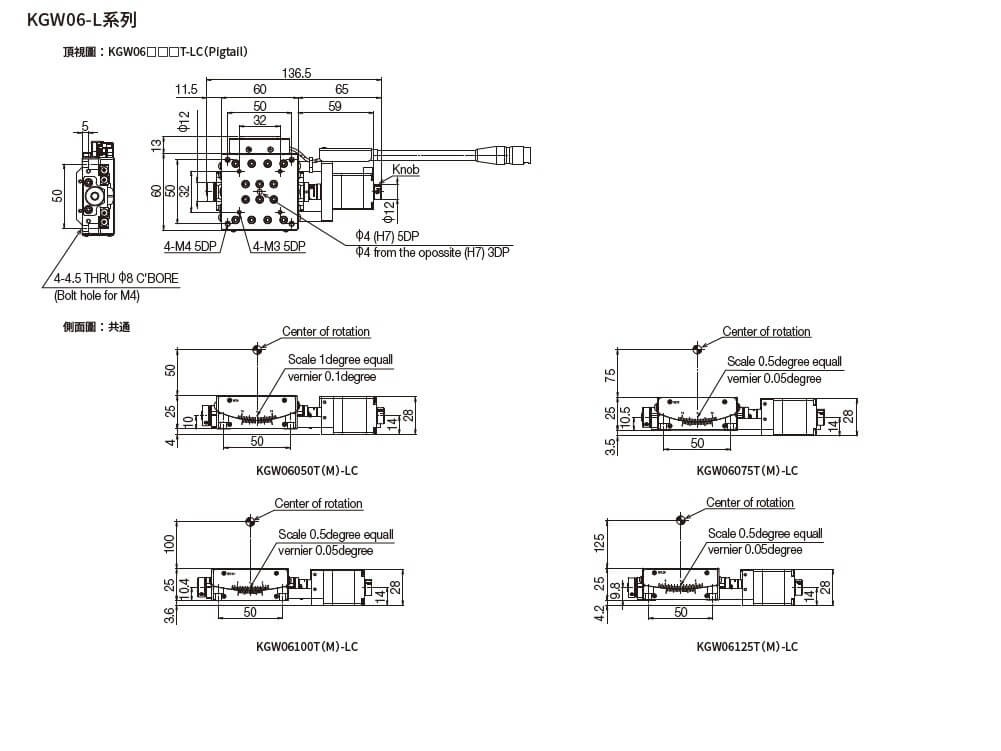

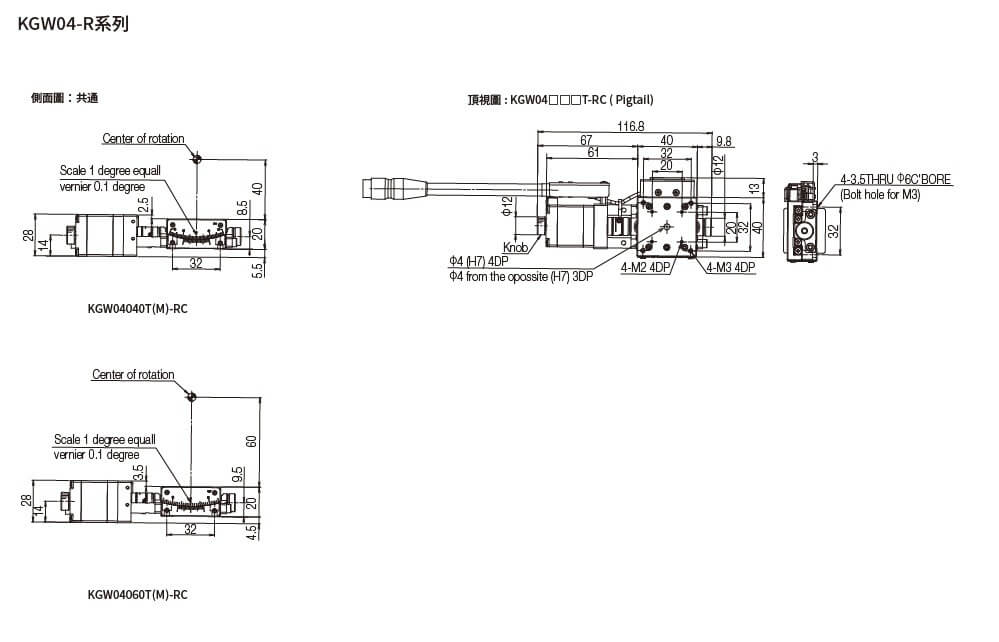

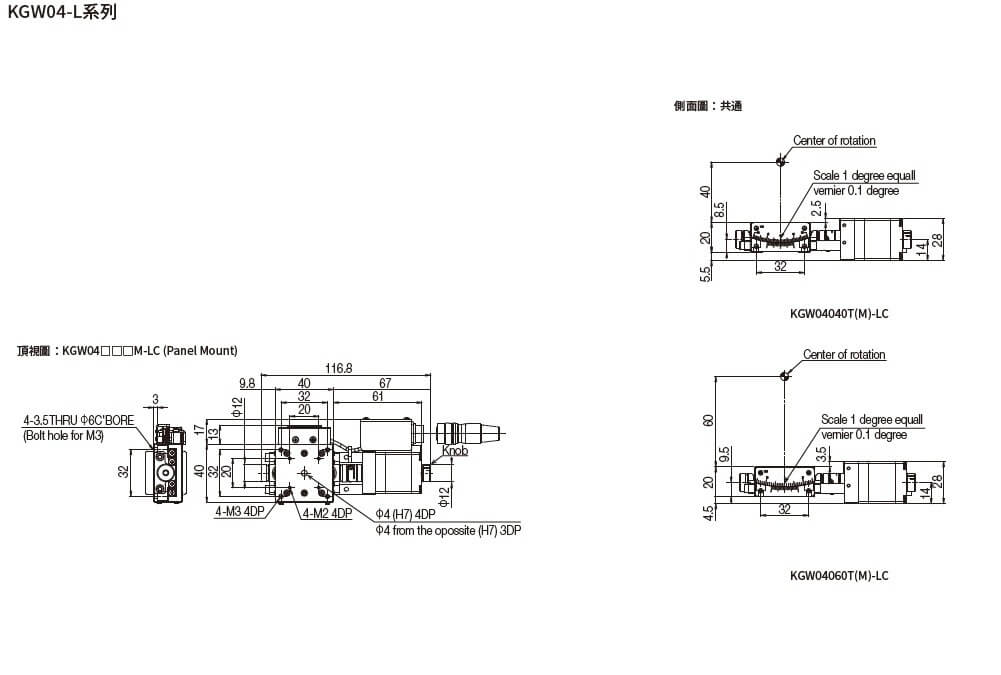

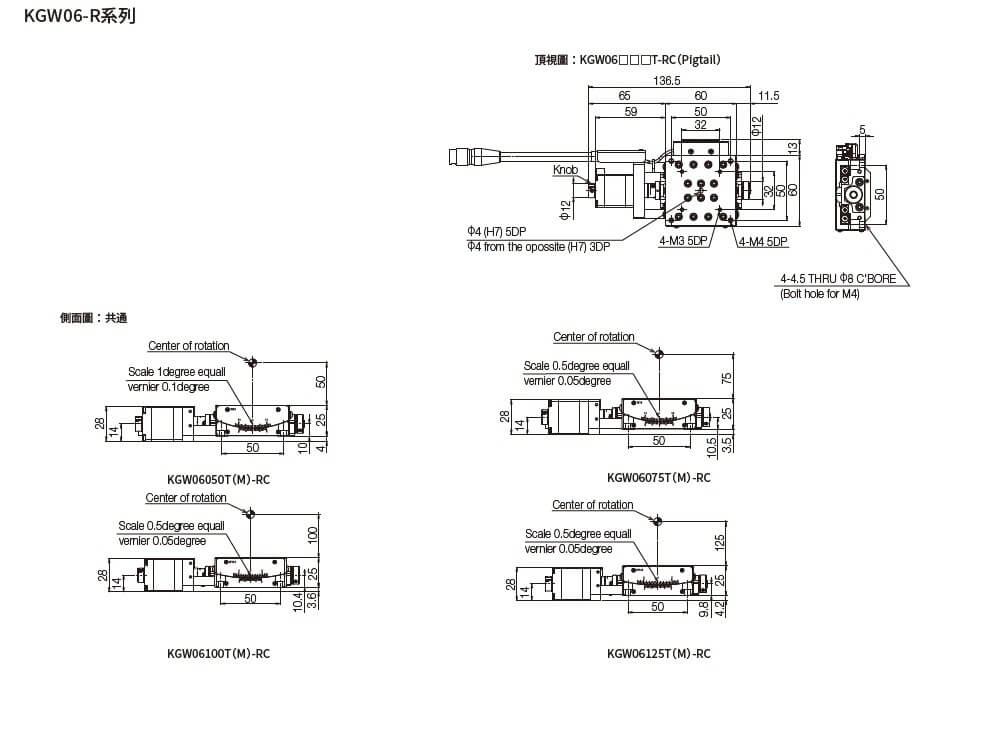

連接頭類型：Pigtail
| 配置 | |||||
| 款型 | KGW06050T-LC | KGW06075T-LC | KGW06100T-LC | KGW06125T-LC | |
| (左右相反) | KGW06050T-RC | KGW06075T-RC | KGW06100T-RC | KGW06125T-RC | |
| 機械規格 | 移動量 | ±10° | ±8° | ±6° | ±5° |
| 滑台面尺寸 | 60×60mm | ||||
| 連接頭類型 | Pigtail | ||||
| 移動結構 | 蝸桿傳動(1/160) | 蝸桿傳動(1/225) | 蝸桿傳動(1/292) | 蝸桿傳動(1/360) | |
| 導軌 | 交叉滾子導軌 | ||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | ||||
| 自重 | 0.51kg | ||||
| 尺碼公差 | 滑台高度 | 25±0.2mm | |||
| 旋轉中心高度 | 50±0.2mm | 75±0.2mm | 100±0.2mm | 125±0.2mm | |
| 旋轉中心振動精度 | 0.01mm以內 | ||||
| 精度規格 | 分辨率／脈衝 | 0.0045°(Full) | 0.0032°(Full) | 0.002466°(Full) | 0.002°(Full) |
| MAX速度 | 22.5°/sec[5kHz] | 16°/sec[5kHz] | 12.5°/sec[5kHz] | 10°/sec[5kHz] | |
| 反復定位精度 | ±0.003°以内 | ||||
| 耐荷重 | 5kgf 【49N】 | ||||
| 力矩剛性 | 仰俯0.30/橫擺0.10/側傾0.11["/N．cm] | ||||
| 空轉 | 0.01°以內 | ||||
| 感應器 | 極限感應器 | 有 | |||
| 原點感應器 | 有 | ||||
| 狹縫原點感應器 | - | ||||
| 附屬螺絲（六角帶孔螺釘） | M4-10 4個 | ||||
* 配置因馬達不同會有變化

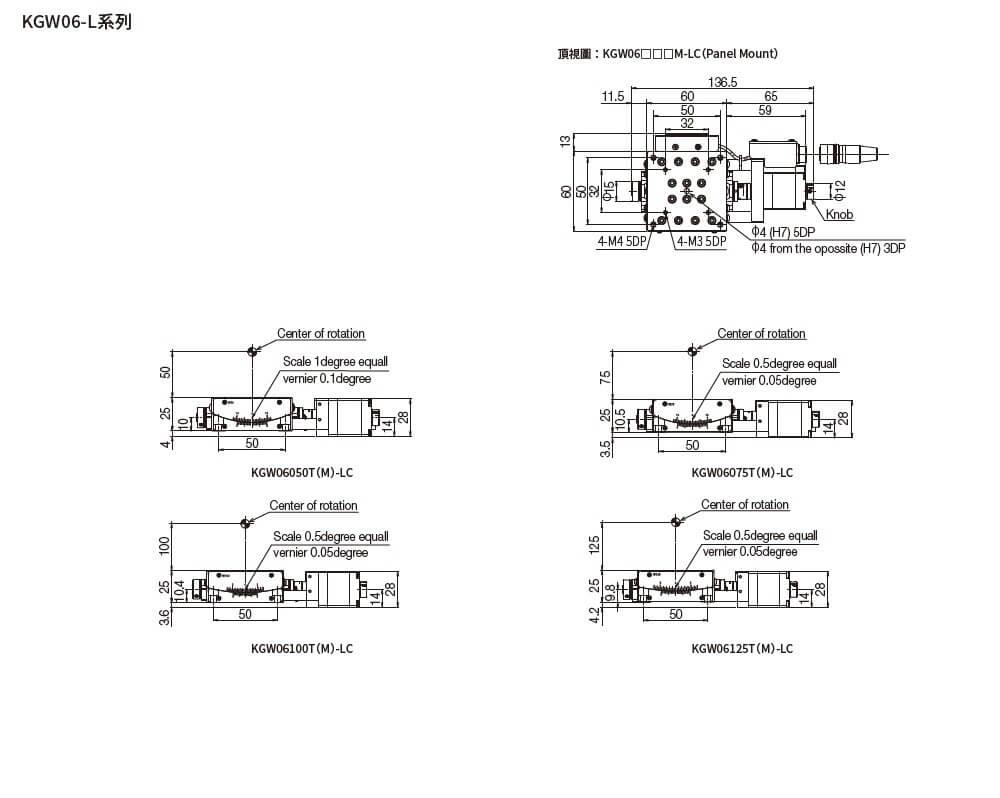

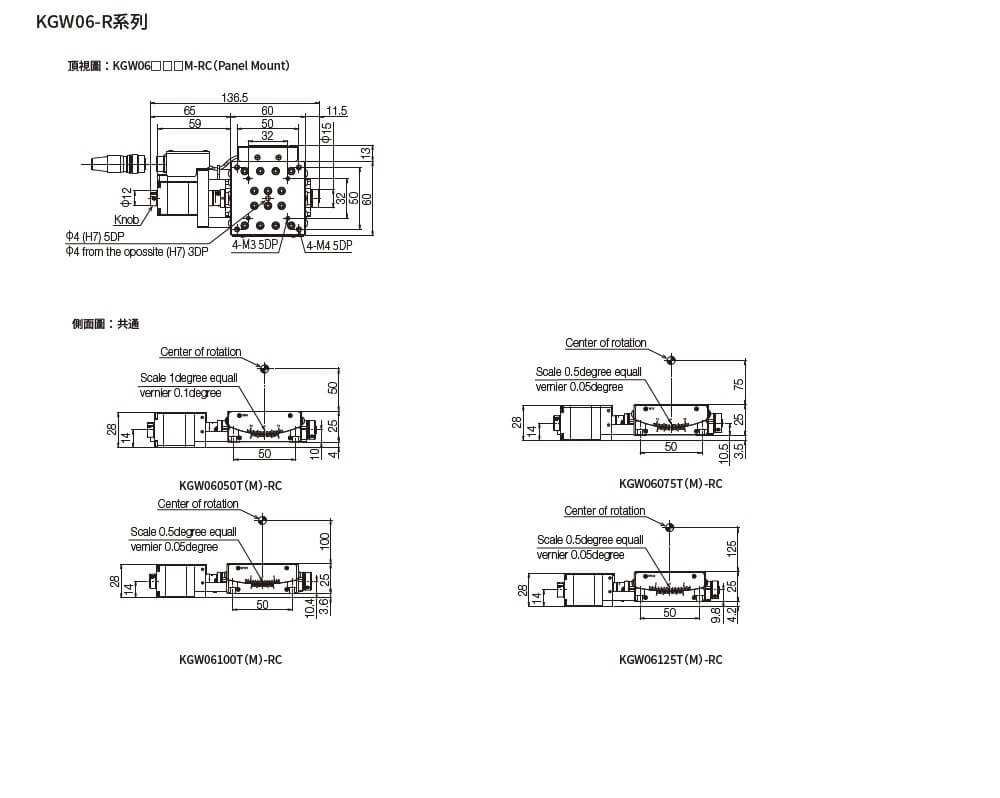

連接頭類型：Panel Mount
| 配置 | |||||
| 款型 | KGW06050M-LC | KGW06075M-LC | KGW06100M-LC | KGW06125M-LC | |
| (左右相反) | KGW06050M-RC | KGW06075M-RC | KGW06100M-RC | KGW06125M-RC | |
| 機械規格 | 移動量 | ±10° | ±8° | ±6° | ±5° |
| 滑台面尺寸 | 60×60mm | ||||
| 連接頭類型 | Panel Mount | ||||
| 移動結構 | 蝸桿傳動(1/160) | 蝸桿傳動(1/225) | 蝸桿傳動(1/292) | 蝸桿傳動(1/360) | |
| 導軌 | 交叉滾子導軌 | ||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | ||||
| 自重 | 0.5kg | ||||
| 尺碼公差 | 滑台高度 | 25±0.2mm | |||
| 旋轉中心高度 | 50±0.2mm | 75±0.2mm | 100±0.2mm | 125±0.2mm | |
| 旋轉中心振動精度 | 0.01mm以內 | ||||
| 精度規格 | 分辨率／脈衝 | 0.0045°(Full) | 0.0032°(Full) | 0.002466°(Full) | 0.002°(Full) |
| MAX速度 | 22.5°/sec[5kHz] | 16°/sec[5kHz] | 12.5°/sec[5kHz] | 10°/sec[5kHz] | |
| 反復定位精度 | ±0.003°以内 | ||||
| 耐荷重 | 5kgf 【49N】 | ||||
| 力矩剛性 | 仰俯0.30/橫擺0.10/側傾0.11["/N．cm] | ||||
| 空轉 | 0.01°以內 | ||||
| 感應器 | 極限感應器 | 有 | |||
| 原點感應器 | 有 | ||||
| 狹縫原點感應器 | - | ||||
| 附屬螺絲（六角帶孔螺釘） | M4-10 4個 | ||||
* 配置因馬達不同會有變化
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎？

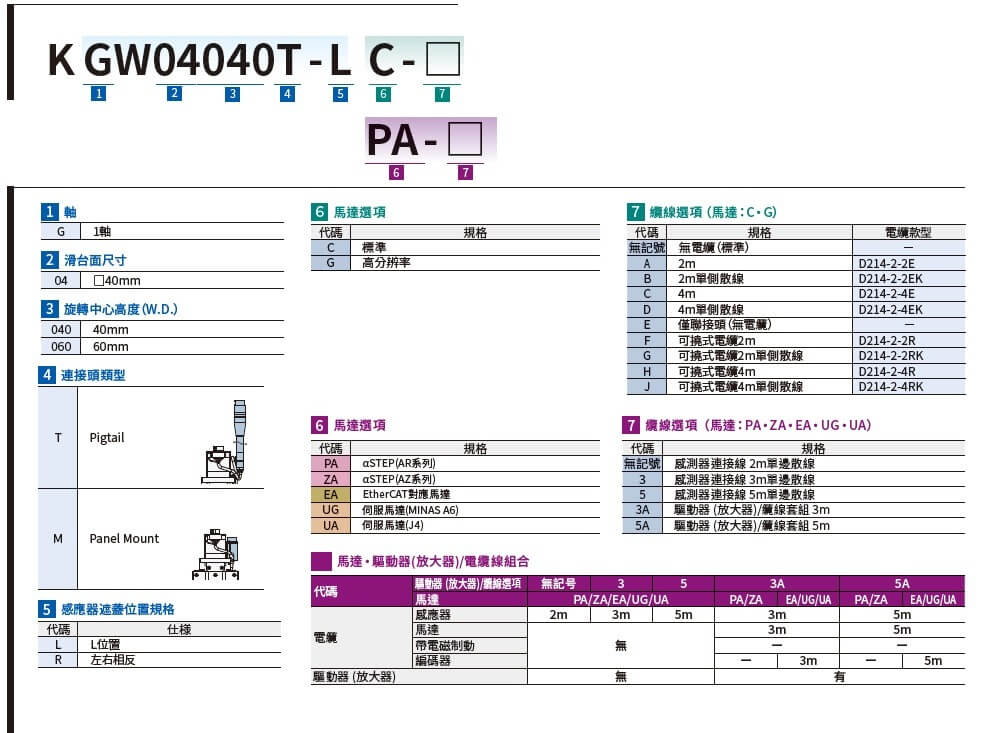

| 型號 | 反覆定位精度 [°] |
滑檯面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
附屬電纜線選項 |

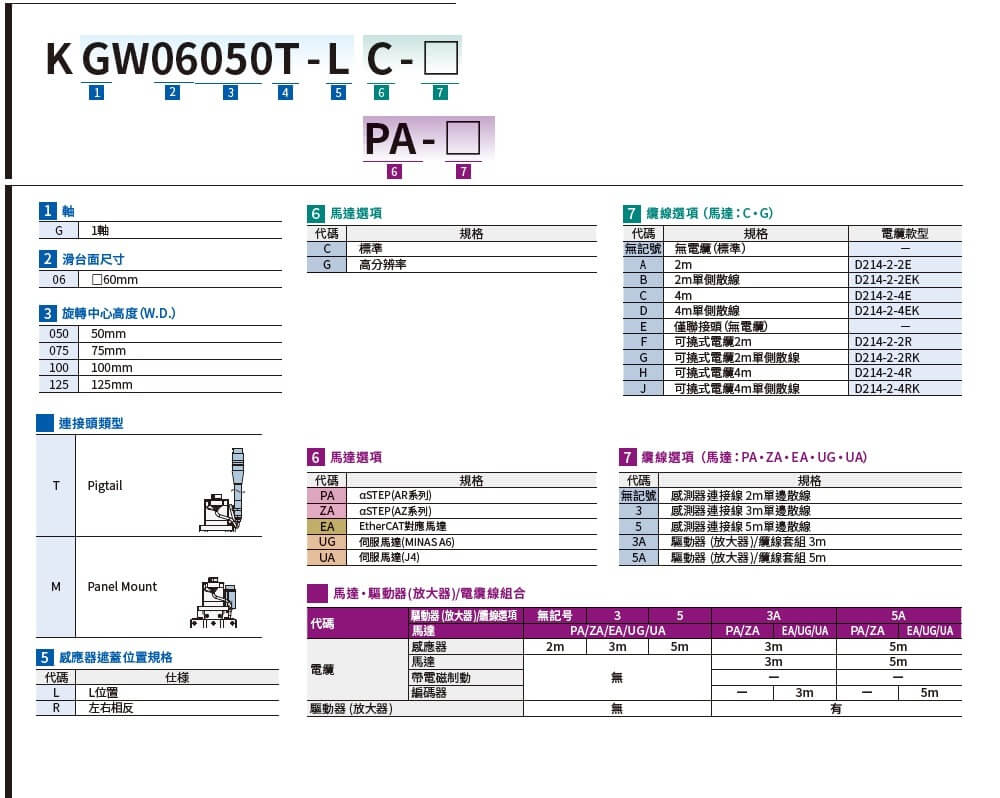

| KGW04040T-(L/R)C | ±0.005°以內 | 40 x 40 | ±8° | 40 ± 0.2 | 3.0 | 無電纜(標準) |
| KGW04040M-(L/R)C | ||||||
| KGW04060T-(L/R)C | ±6° | 60 ± 0.2 | ||||
| KGW04060M-(L/R)C |
| 型號 | 反覆定位精度 [°] |
滑檯面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
附屬電纜線選項 |
| KGW06050T-(L/R)C | ±0.003°以內 | 60 x 60 | ±10° | 50 ± 0.2 | 5.0 | 無電纜(標準) |
| KGW06050M-(L/R)C | ||||||
| KGW06075T-(L/R)C | ±8° | 75 ± 0.2 | ||||
| KGW06075M-(L/R)C | ||||||
| KGW060100T-(L/R)C | ±6° | 100 ± 0.2 | ||||
| KGW060100M-(L/R)C | ||||||
| KGW06125T-(L/R)C | ±5° | 125 ± 0.2 | ||||
| KGW06125M-(L/R)C |
