倉敷化工 KURASHIKI KAKO
桌上型被動式除振台
TSH系列
P-Stable TSH 系列
採用鋼製蜂巢結構平台的桌上型空氣彈簧式除振台，具備高剛性與高平面度的搭載平台，適用於光路較短的光學實驗。
※原52S系列，已改為TSH系列
產品特色
スチールハニカム定盤を採用
軽量、高剛性のスチールハニカム定盤を採用しています。マグネットスタンドが使用できるように、上面板は着磁性ステンレスSUS430とし、光線が反射しにくいようにサンディング仕上げしています。
軽量、高剛性のスチールハニカム定盤を採用しています。マグネットスタンドが使用できるように、上面板は着磁性ステンレスSUS430とし、光線が反射しにくいようにサンディング仕上げしています。
特殊小型空気ばねを採用
コンパクトながら優れた除振性能を有しています。
コンパクトながら優れた除振性能を有しています。
設置場所により選択できる2タイプ
空気源の有無により、自動レベリング仕様のAタイプ、手動レベリング仕様のMタイプが選択できます。
空気源の有無により、自動レベリング仕様のAタイプ、手動レベリング仕様のMタイプが選択できます。
主要用途
-
使用光纖的光學實驗
-
其他光路較短的光學實驗

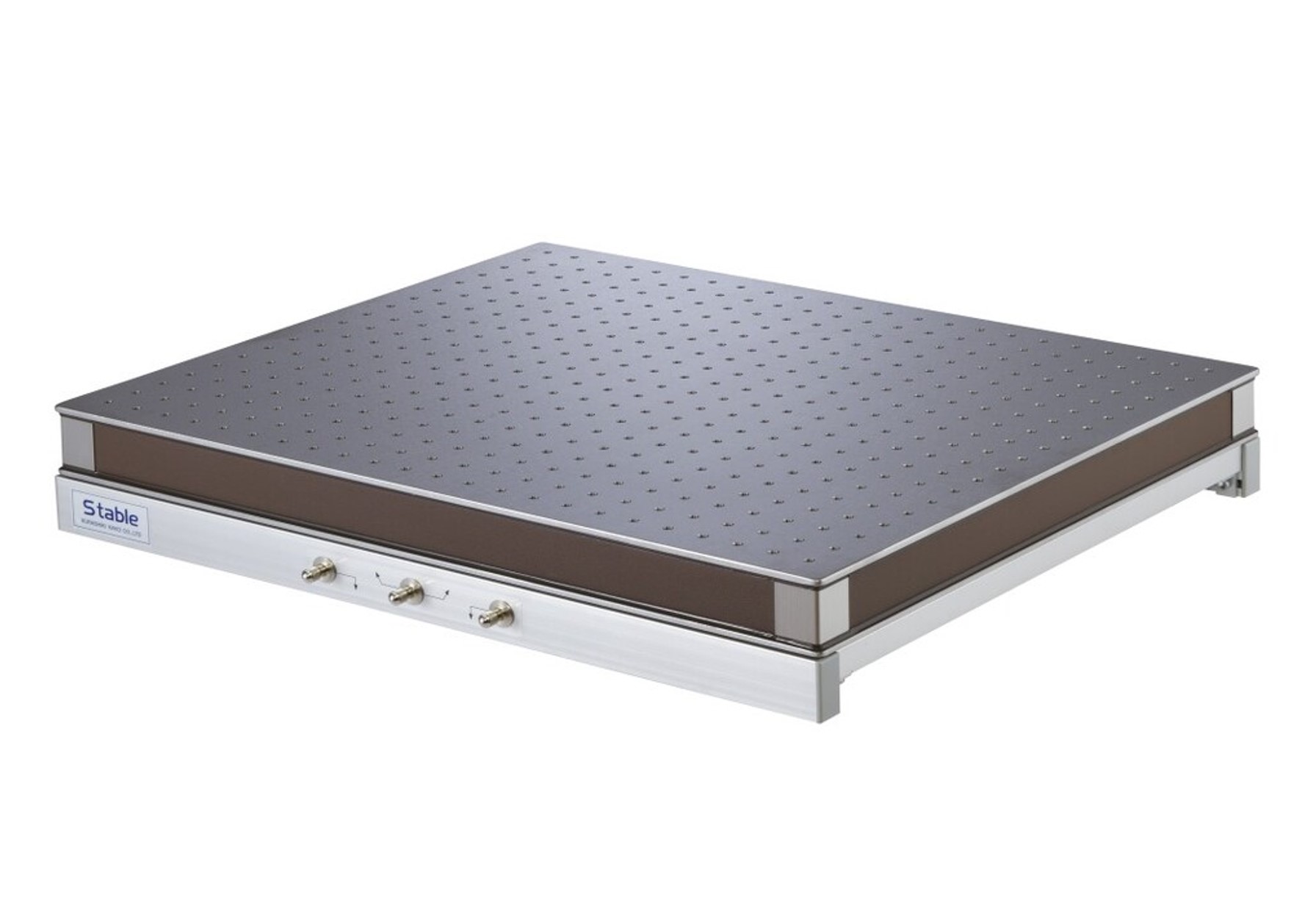

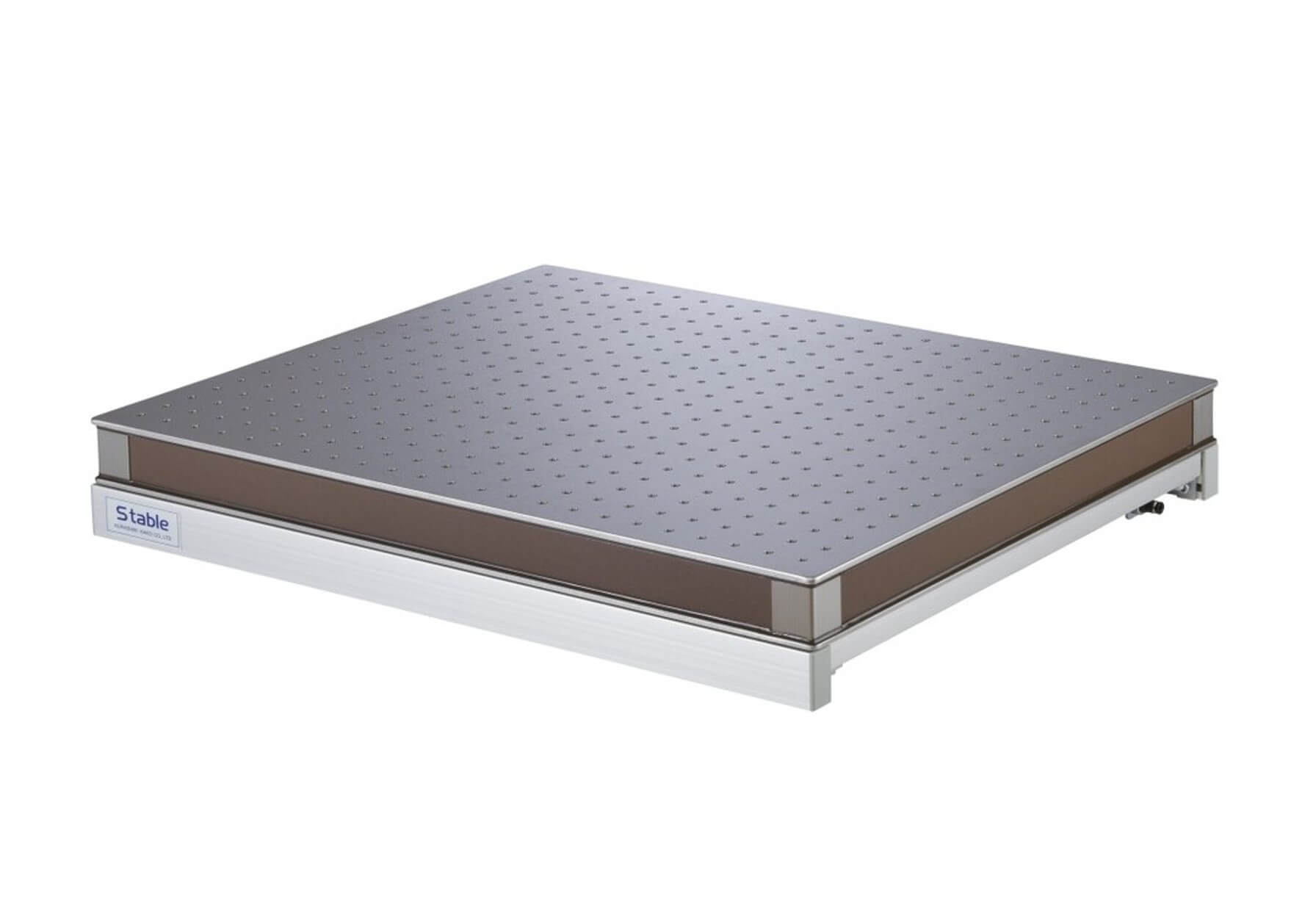

| 自動水平調整（A type） | 手動水平調整（M type） |
 |
 |
※手動レベリング仕様（Mタイプ）は、特殊ダイヤフラム採用により、1ヶ月程度は空気の補給は不要です。
| 型號 | TSH-0405A TSH-0405M |
TSH-0605A | TSH-0806A TSH-0806M |
TSH-1007A TSH-1007M |
||
|---|---|---|---|---|---|---|
| TSH-0506M | TSH-0605M | |||||
| 固有振動數 | 上下：1.8～2.5Hz | |||||
| 水平調整方式 | A type | 自動水平調整 { 以 0.25～0.5MPa 壓縮空氣或氮氣作動 } 非集中排氣型 |
||||
| M type | 手壓式幫浦水平調整 | |||||
| 尺寸 W×D×H（mm） | 440×540×94 | 600×500×94 | 800×600×94 | 1000×700×94 | ||
| 500×600×94 | 600×500×94 | |||||
| 搭載盤材質 側面處理 |
鋼製蜂巢結構：上下表面板為磁性不鏽鋼（SUS430） | |||||
| PVC側邊飾板 | ||||||
| 搭載盤表面螺孔規格 | M6 螺孔，間距 25mm | |||||
| 最大載重量（Kg) | 80 | 120 | ||||
| 產品重量（Kg) | 33 | 39 | 53 | 79 | ||
| 附屬品 | A type | 尼龍空壓管φ6mmx5m、快速接頭(R1/4) | ||||
| M type | 手壓式幫浦、拆氣嘴螺絲起子 | |||||
註1）如為偏載較大或重心較高的設備，請來電洽詢02-8227-8977。
註2）M type 高度會依溫度變化，使用前請確認是否浮起。
如需產品圖檔，請洽廣億科技服務人員，謝謝！
