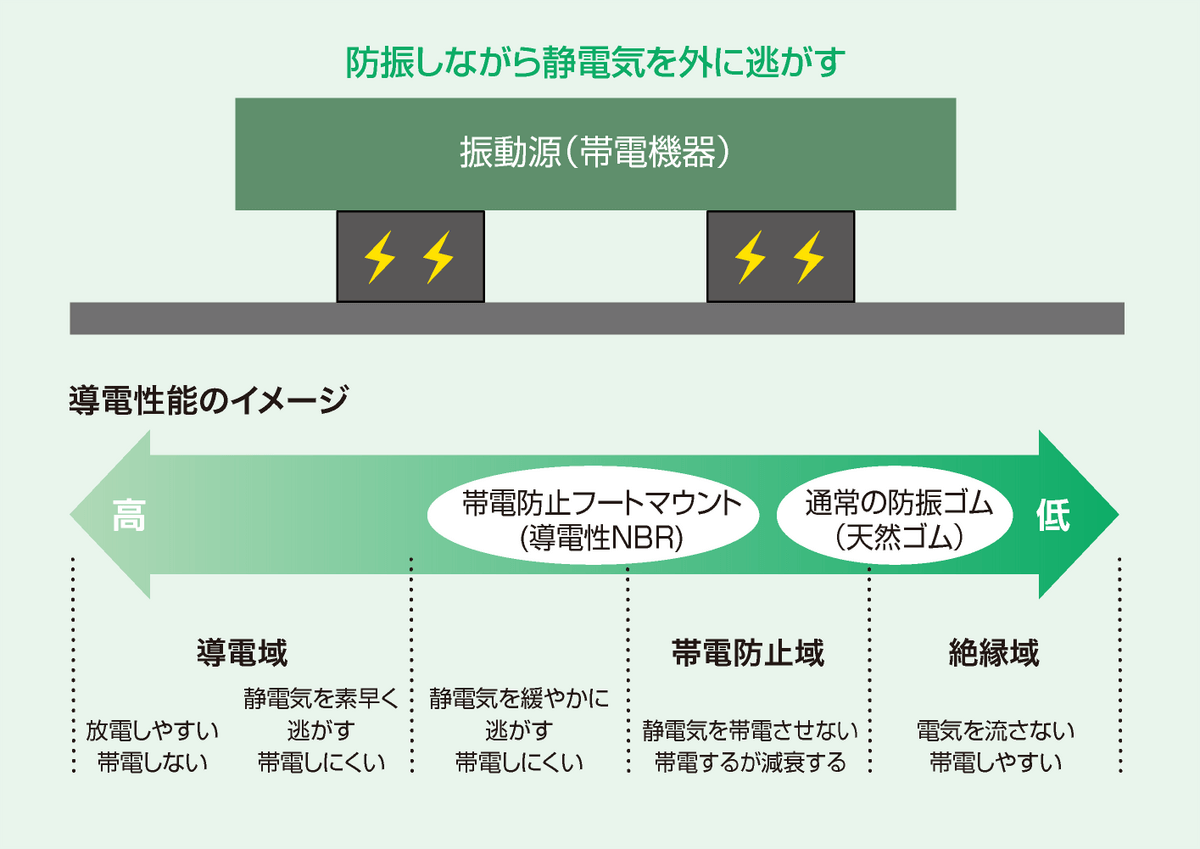

導電性能のイメージ
非移行性ゴムを使用
|
品番
|

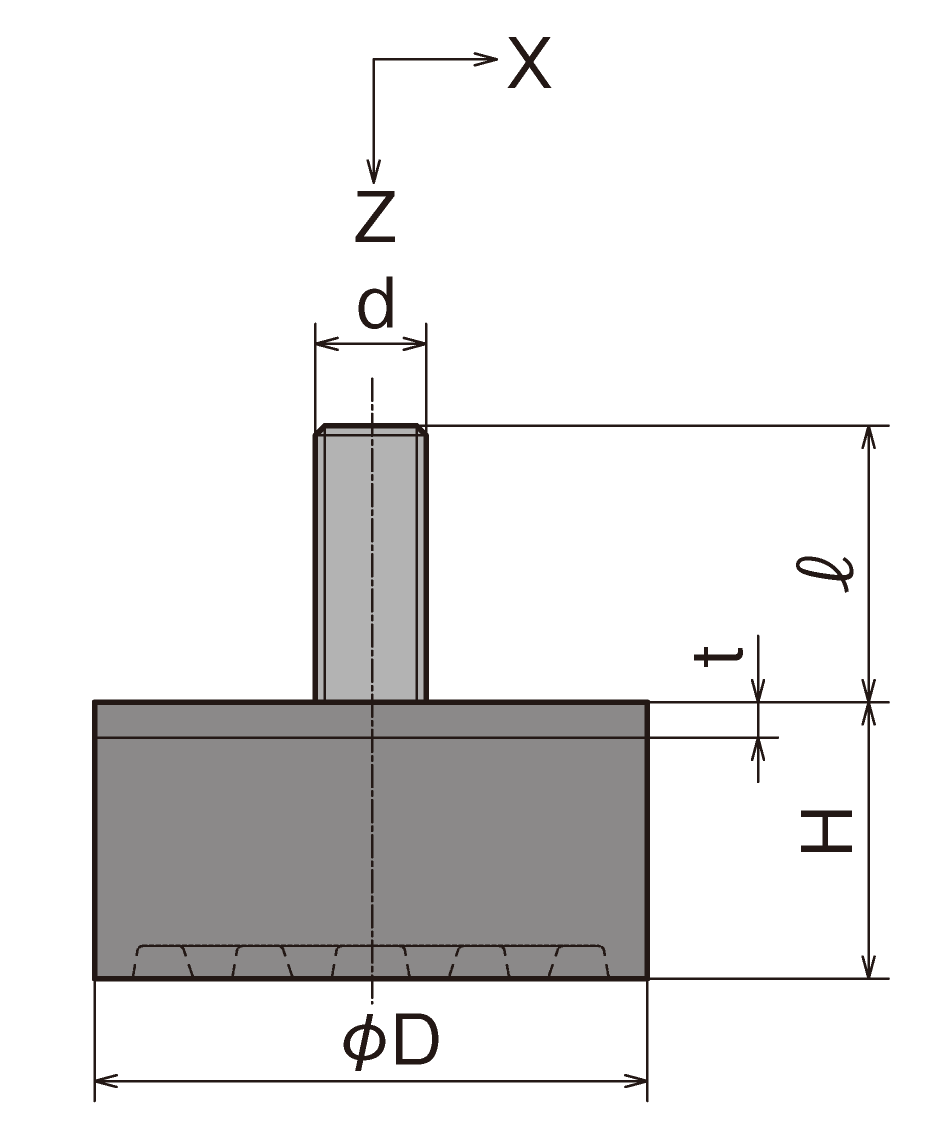

標準寸法 mm
|
支持荷重
N {kgf} |
許容荷重
N {kgf} |
ばね定数Kz
N/mm {kgf/cm} |
||||
|---|---|---|---|---|---|---|---|---|
|
D
|
H
|
d
|
ℓ
|
t
|
||||
|
CKN-20
|
20
|
11
|
M6
|
15
|
2
|
～ 150 { 15 }
|
290 { 30 }
|
155 { 158 }
|
|
CKN-30
|
30
|
15
|
M8
|
18
|
2.3
|
～ 280 { 29 }
|
560 { 57 }
|
220 { 224 }
|
|
CKN-40
|
40
|
20
|
M8
|
18
|
2.3
|
～ 670 { 68 }
|
1250 { 128 }
|
340 { 347 }
|
|
CKN-50
|
50
|
25
|
M10
|
25
|
3.2
|
～ 1000 { 102 }
|
2000 { 204 }
|
430 { 439 }
|
六角ナット、スプリングワッシャー各1ヶ付きとします。
ゴム：導電性NBR（体積固有抵抗率：8×10³Ω･cm）
金具：スチール（電気亜鉛めっき）
※取扱い上の注意
圧縮方向のみでご使用ください。
アース線を置き換えられるものではありません。
ゴム：導電性NBR（体積固有抵抗率：8×10³Ω･cm）
金具：スチール（電気亜鉛めっき）
※取扱い上の注意
圧縮方向のみでご使用ください。
アース線を置き換えられるものではありません。
