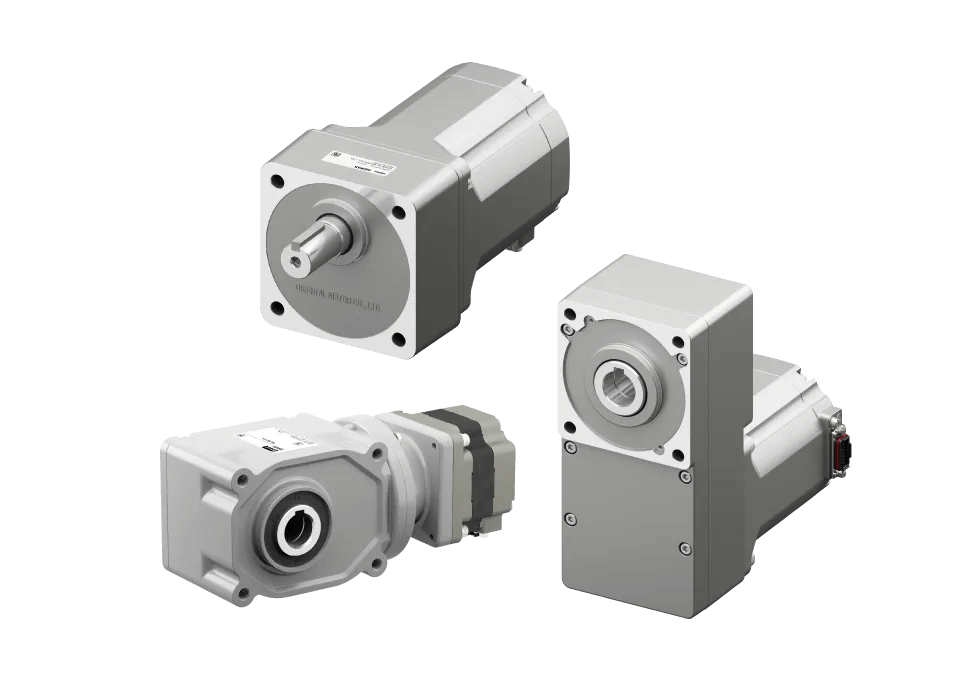

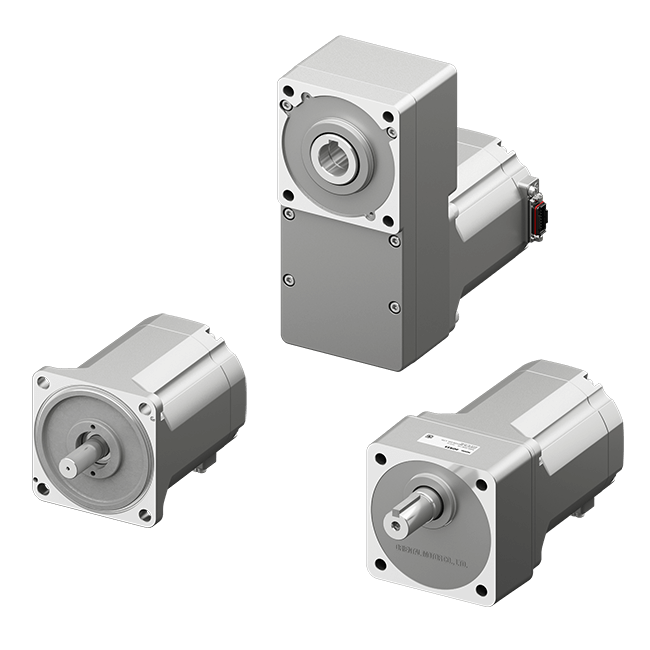

無刷馬達（PM馬達）750 W
變頻器組合 (750W/AC電源輸入) 系列

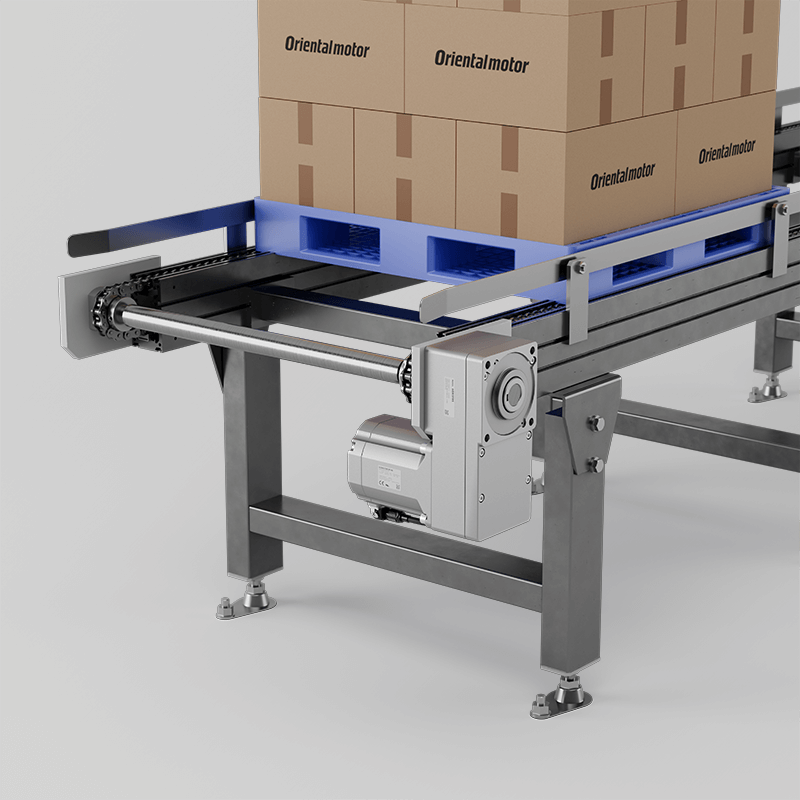

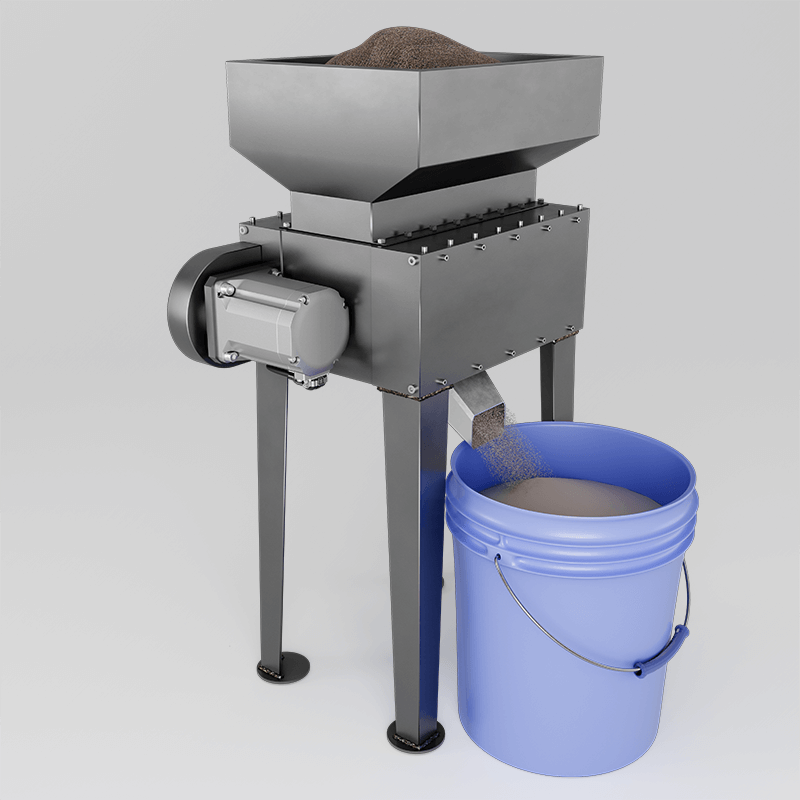

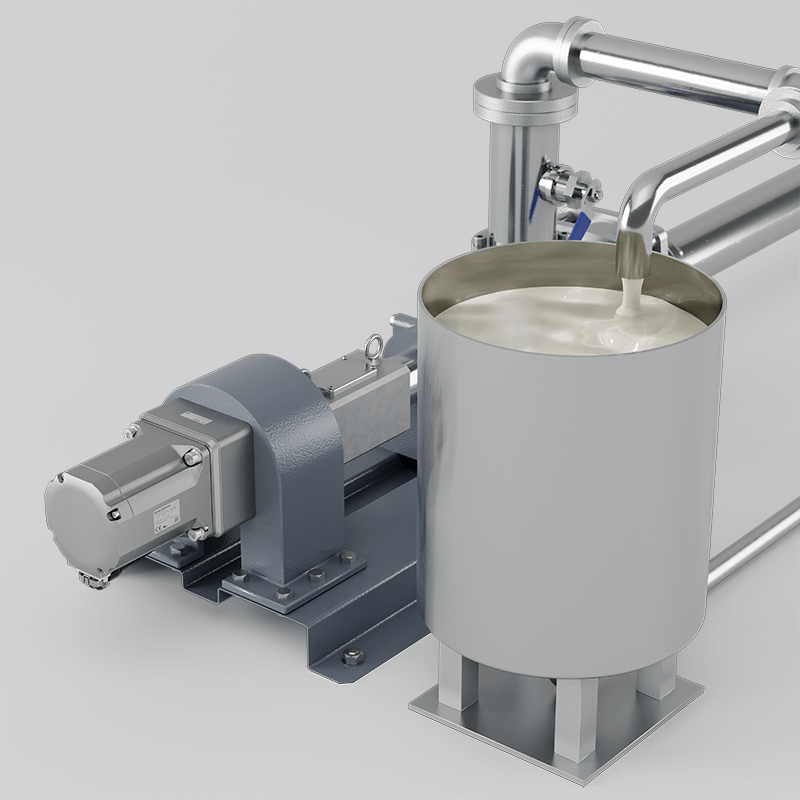

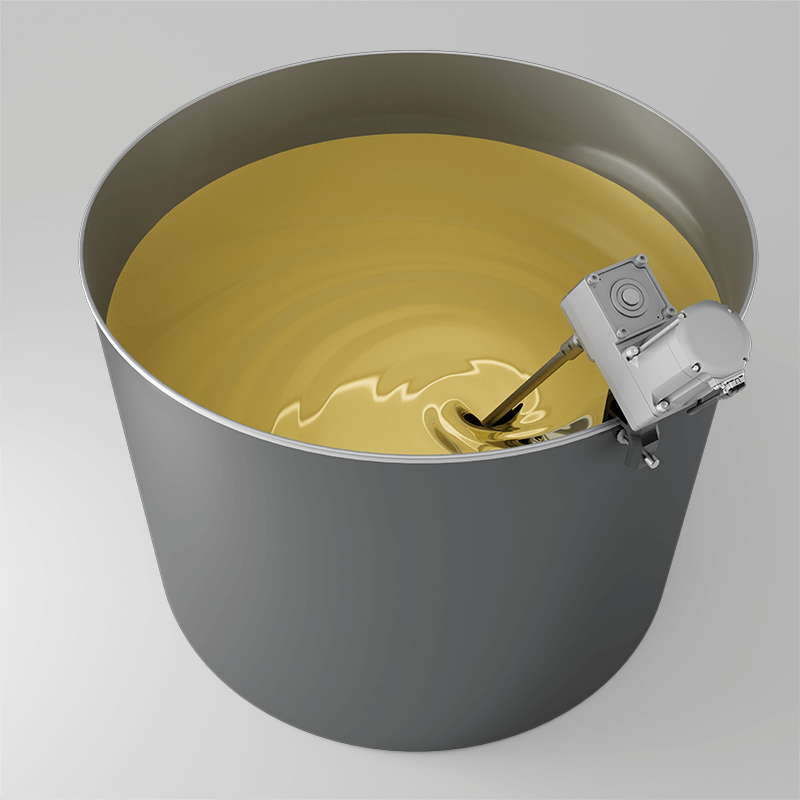

無刷馬達750 W（1 HP）型採用轉子為永久磁鐵的PM馬達。與變頻器搭配，可實現300～4000 r/min的速度控制範圍。
內容大綱 (點擊展開)
| 無刷馬達750 W（1 HP）型採用轉子為永久磁鐵的PM馬達。與變頻器搭配，可實現300～4000 r/min的速度控制範圍。與三相AC馬達相比，體積更小且重量更輕，減輕組裝作業人員的負擔。此外，效率等級達到IE5，對降低電費及CO2排放量具有貢獻。 |  |
||
 大幅縮小馬達尺寸 有助於裝置小型化 |
 達到IE5等級 降低電力成本 |
 無風扇設計、低噪音等級 此外，也不會造成粉塵飛散。 |
|

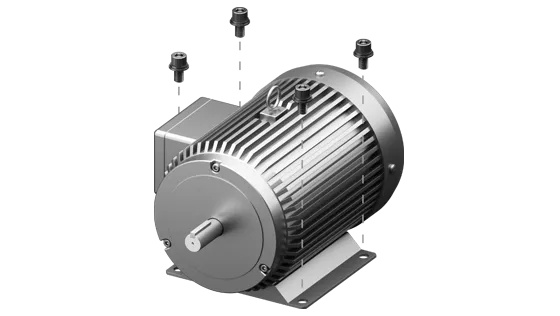

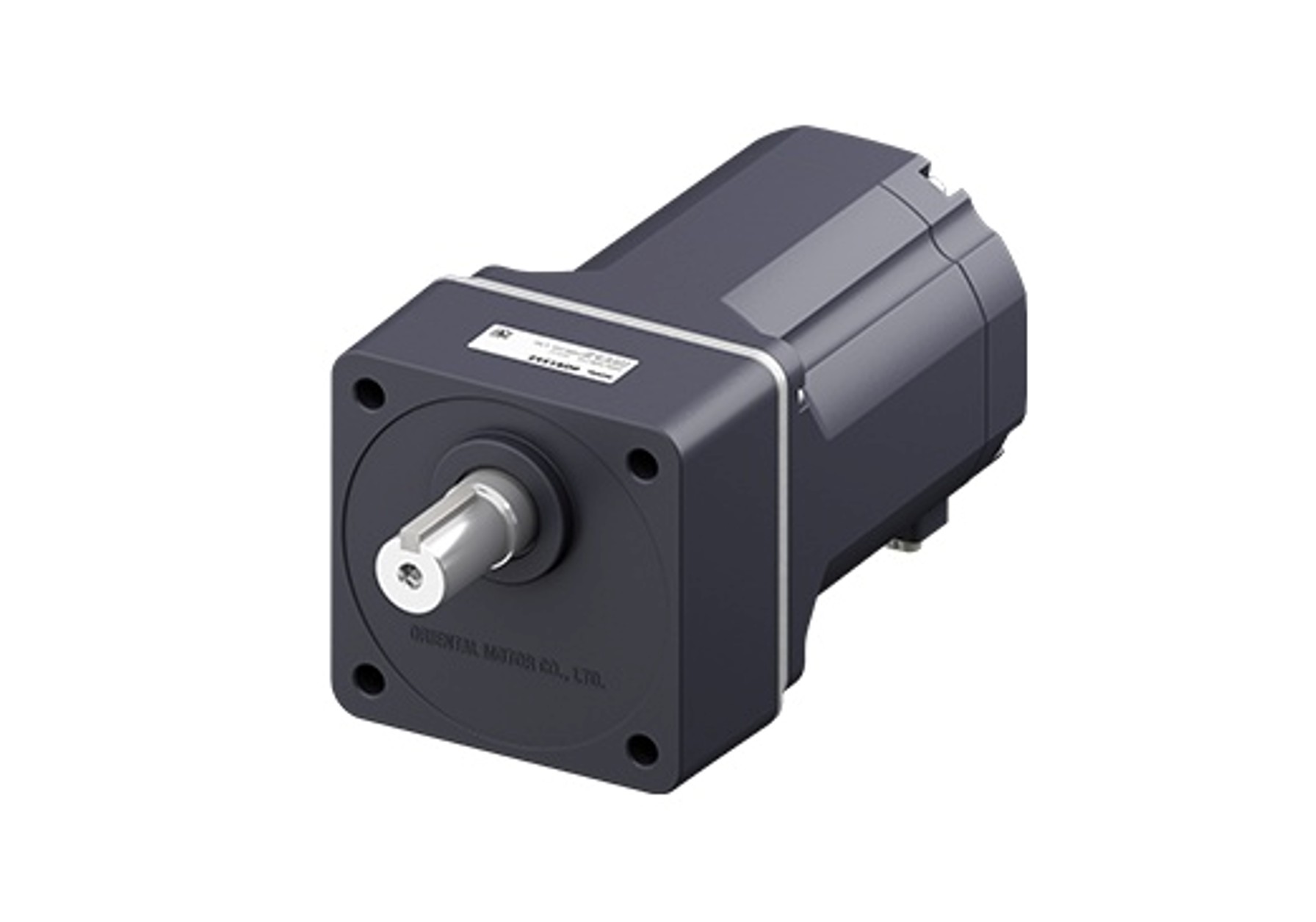

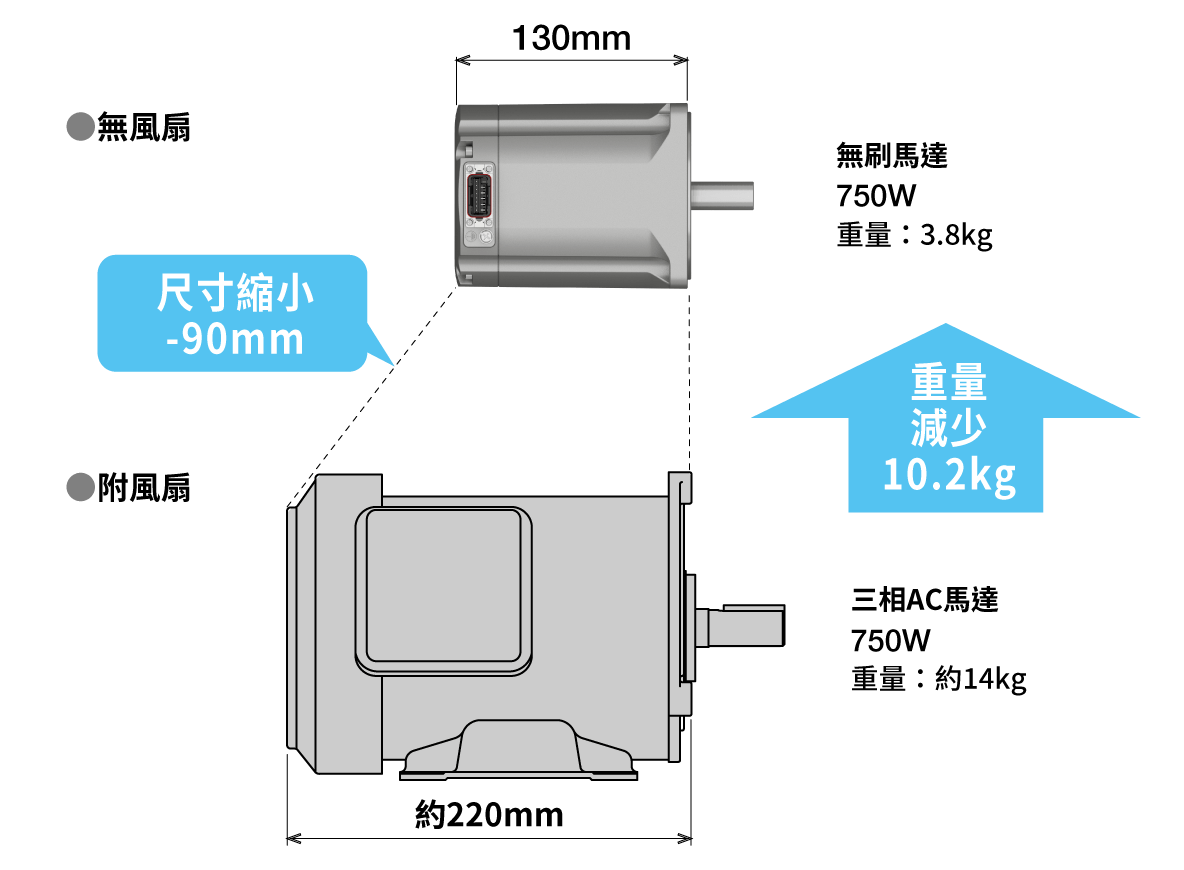

無刷馬達因轉子採用永久磁鐵，具高效率且小型輕量特性。

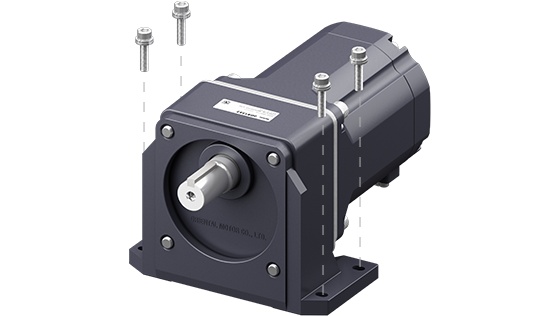

此外，由於高效率且發熱量低，實現了無風扇結構。有助於設備的小型化及減輕作業人員的負擔。
此外，由於高效率且發熱量低，實現了無風扇結構。有助於設備的小型化及減輕作業人員的負擔。

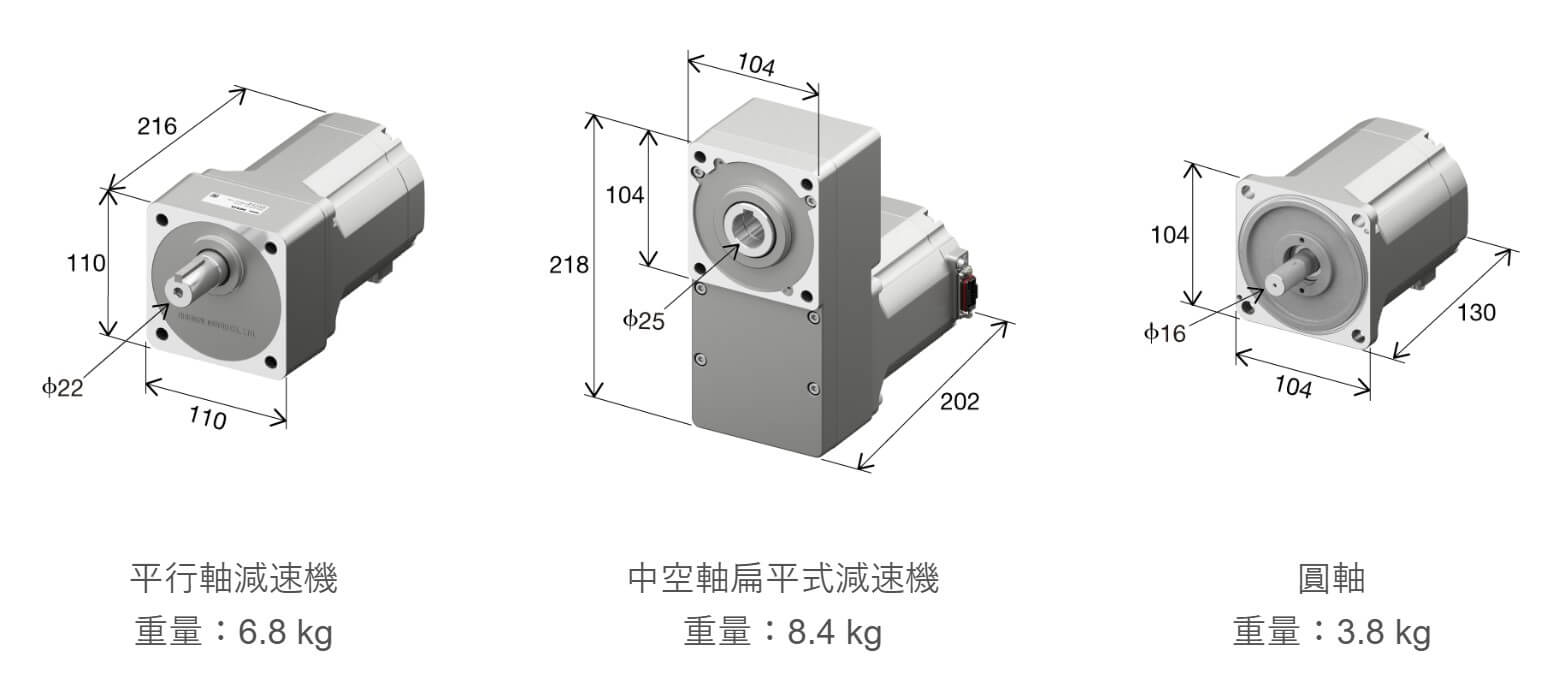

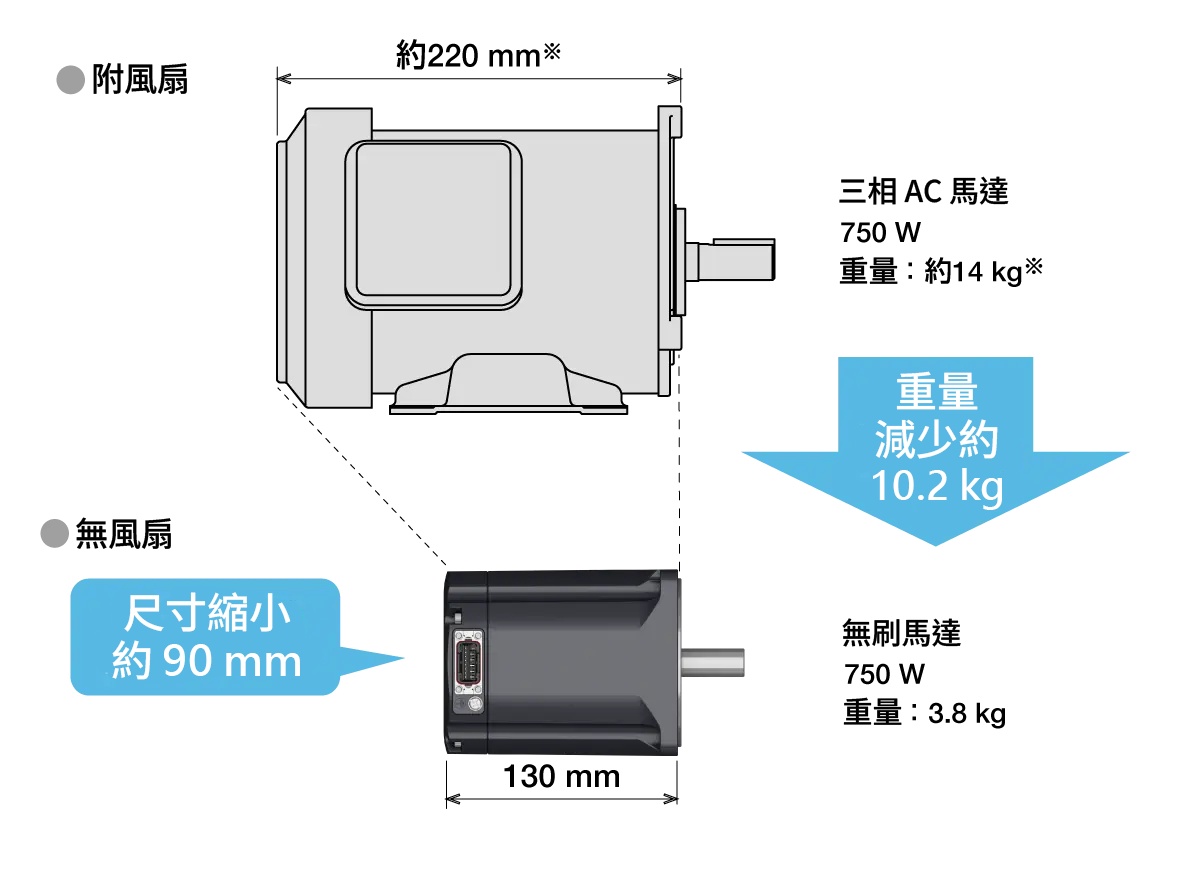

▎馬達尺寸（mm）
符合調速馬達IE5*效率等級的馬達。有助於降低電費及CO2排放量。
-
※依據國際標準IEC TS 60034-30-2所訂定之調速馬達（額定轉速1801-6000 r/min）效率規範值（%）。
節能效果（1台參考值）
與750 W感應馬達（IE3）相比，可減少電費及CO2 排放量。
|
|
無刷馬達 750 W
+ 變頻器 |
IE3 標準值 (82.5%)*
感應馬達 750 W |
年度減少減量
|
|---|---|---|---|
|
年度用電量
|
約 7400 kWh/年
|
約 7960 kWh/年
|
560 kWh/年 減少
|
|
年度電費金額
|
約167,800日圓/年
|
約180,600日圓/年
|
12,800日元/年 減少
|
|
年度CO2排放量
|
約3380 kg/年
|
約3640 kg/年
|
260 kg/年 減少
|
-
※ 根據國際標準IEC 60034-30-1之感應馬達（4極 50 Hz）效率規定值（%）。
【運轉條件】
運轉時間: 24 小時/日 365日
電費係數: 22.68 日圓/kWh
CO2係數: 0.457 kg/kWh
運轉時間: 24 小時/日 365日
電費係數: 22.68 日圓/kWh
CO2係數: 0.457 kg/kWh

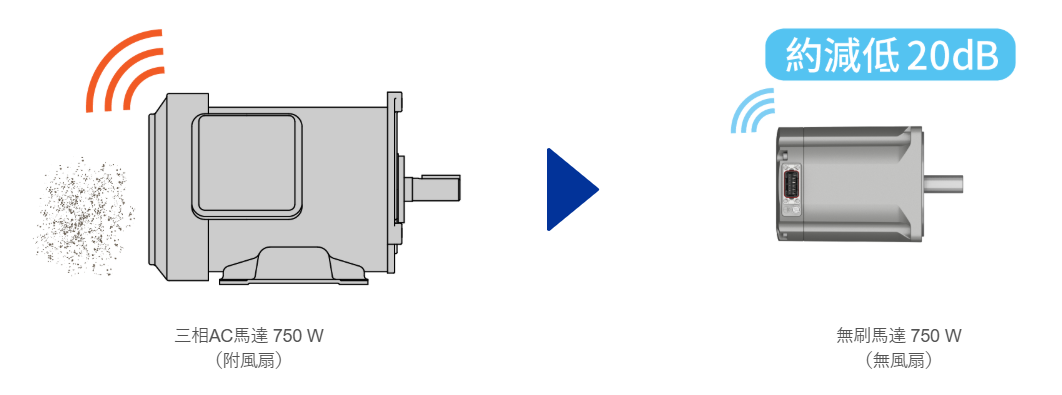

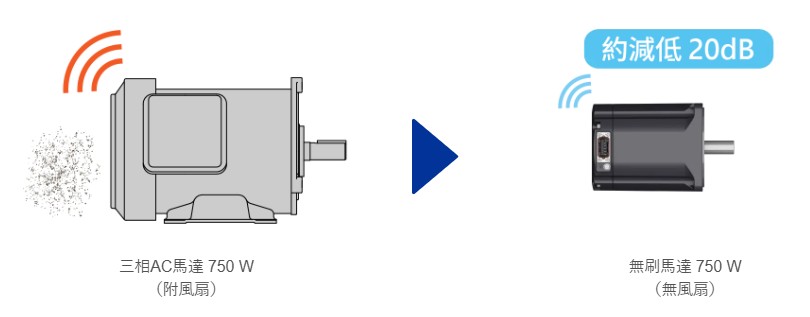

無刷馬達因高效率、發熱量低，採用無風扇結構。與附風扇的三相AC馬達相比，噪音等級降低約 20 dB。
測量條件
・無負載
・轉速：1500 r/min
・於馬達後方15 cm處測量
・無負載
・轉速：1500 r/min
・於馬達後方15 cm處測量
由於無風扇設計，可抑制粉塵等飛散。
有風扇的馬達因冷卻風扇產生氣流，可能導致周圍粉塵等飛散。
無刷馬達因無風扇設計，無需擔心粉塵飛散問題。
無刷馬達因無風扇設計，無需擔心粉塵飛散問題。

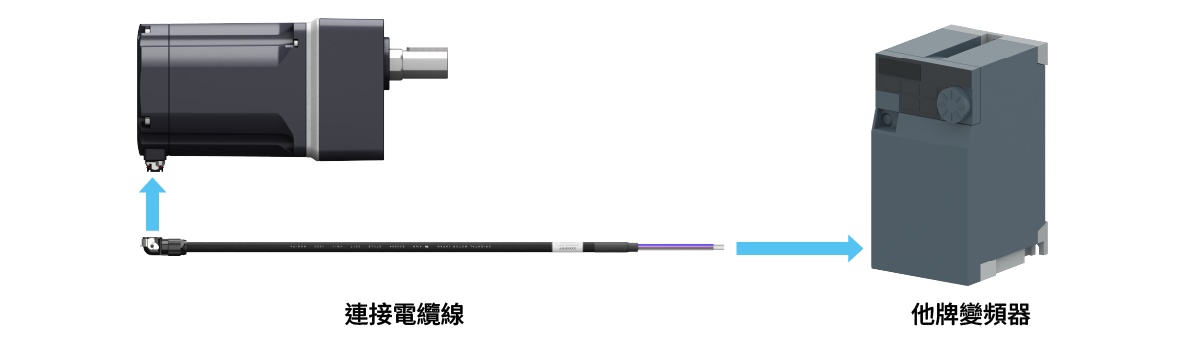

無刷馬達為三相馬達，可與變頻器組合控制。
注意事項：可搭配的變頻器為可與PM馬達搭配使用的變頻器。
重點
-
可進行速度控制（300～4000 r/min）
-
可使用變頻器內建功能
-
使用支援網路的變頻器即可進行網路控制
-
可直接使用現有變頻器，減輕導入及更換負擔
組合特性範例
無刷馬達：BL2M6750CHP-□S、BL2M6750CHP-□FRS
變頻器：ACS380-040C-06A9-2+K491
■基本參數設定
以下設定以“馬達在連續運行區域內使用”和“馬達有電子熱敏過熱保護功能”為前提。
組合使用時，請進行馬達參數辨認選擇的設定。(設定值: 99.13)。
以下設定以“馬達在連續運行區域內使用”和“馬達有電子熱敏過熱保護功能”為前提。
組合使用時，請進行馬達參數辨認選擇的設定。(設定值: 99.13)。
| 參數 | 設定值 | 內容 (描述) | |
| 最小轉速 | 30.11 | -4000.00 | 最低轉速 (r/min) |
| 最大轉速 | 30.12 | 4000.00 | 最高轉速 (r/min) |
| 開關頻率給定值 | 97.01 | 6 | 開關頻率的參考值 (6: 6kHz) |
| 馬達類型 | 99.03 | 1 | 馬達種類 (1: 永久磁鐵馬達) |
| 馬達控制模式 | 99.04 | 0 | 馬達控制方式 (0: 向量控制) |
| 馬達額定電流 | 99.06 | 3.6 | 馬達額定電流 (A) |
| 馬達額定電壓 | 99.07 | 124.0 | 馬達額定電壓 (V) |
| 馬達額定頻率 | 99.08 | 250.00 | 馬達額定頻率 (Hz) |
| 馬達額定轉速 | 99.09 | 3000 | 馬達額定轉速 (r/min) |
| 馬達額定功率 | 99.10 | 0.75 | 馬達額定功率 (kW) |
| 馬達額定轉矩 | 99.12 | 2.390 | 馬達額定功率 (N·m) |

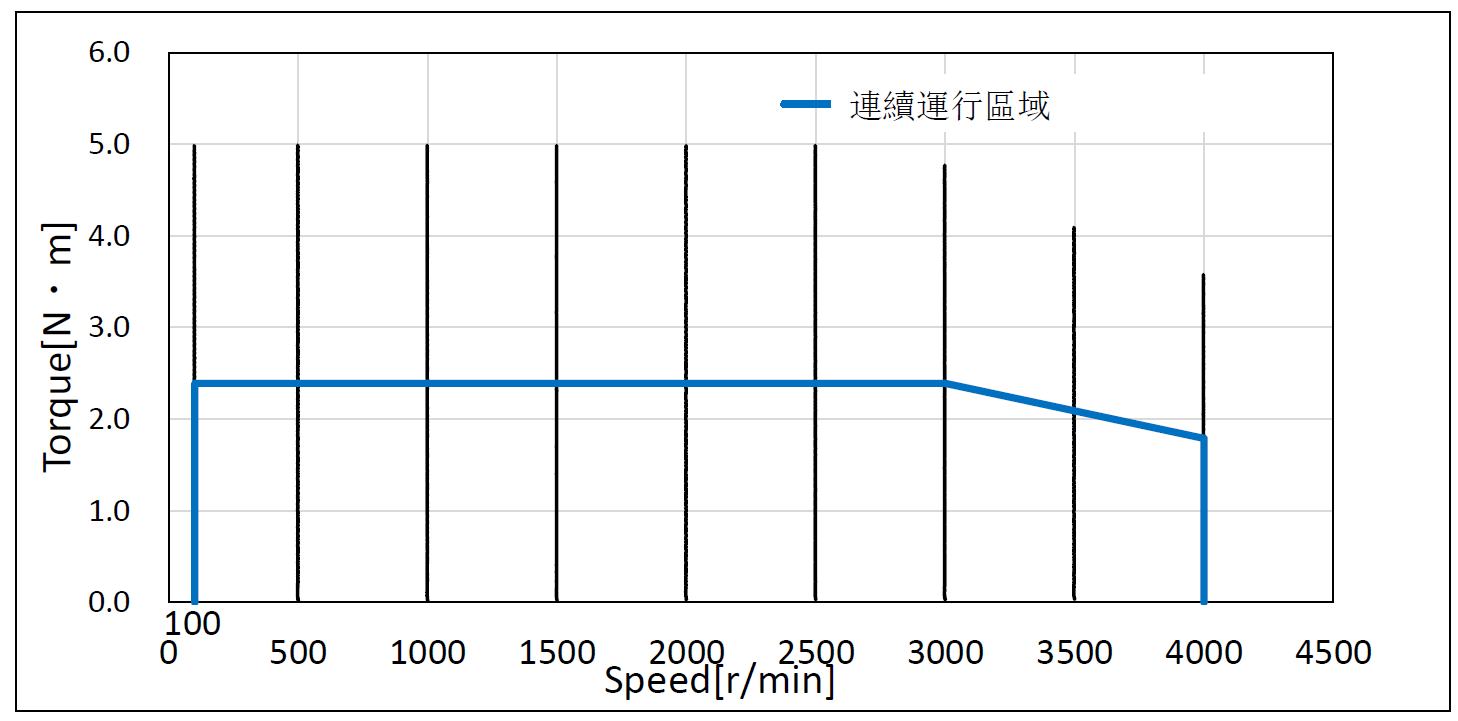

■轉速－轉矩特性（參考）
設定相關參數後的特性圖。（馬達輸出軸）
轉速：驅動頻率×12［r/min］
設定相關參數後的特性圖。（馬達輸出軸）
轉速：驅動頻率×12［r/min］

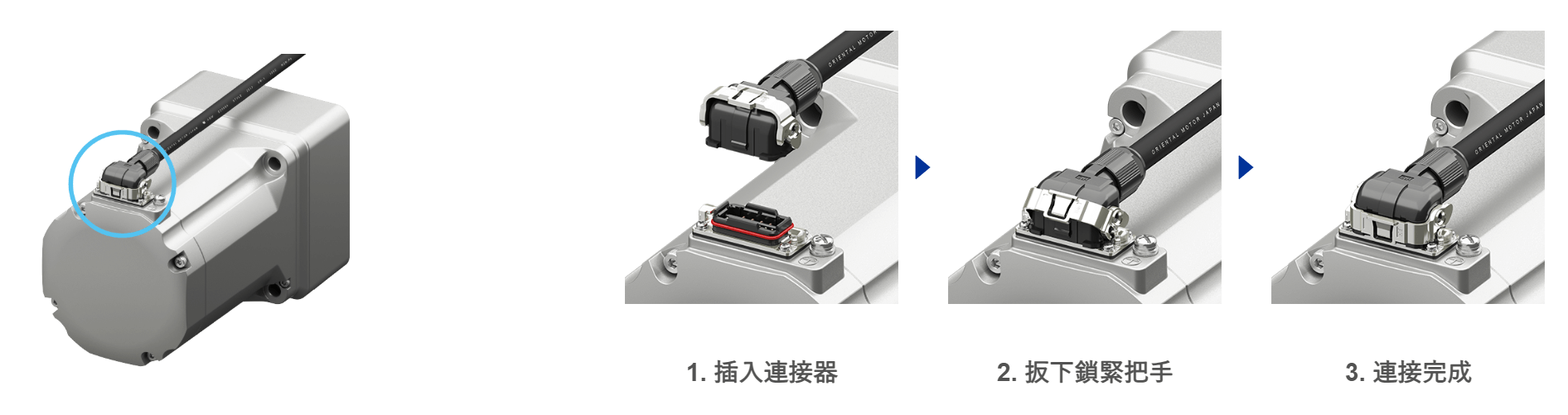

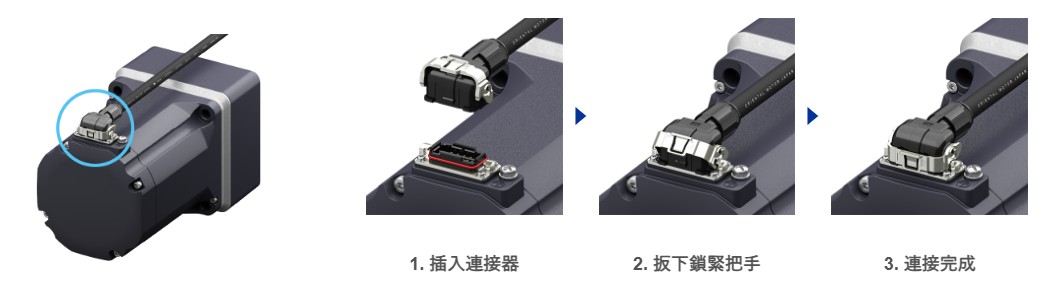

由於為不需要螺絲固定的鎖緊把手式，電纜線連接更為簡便。減輕馬達安裝及維護時電纜線接線的工作負擔。

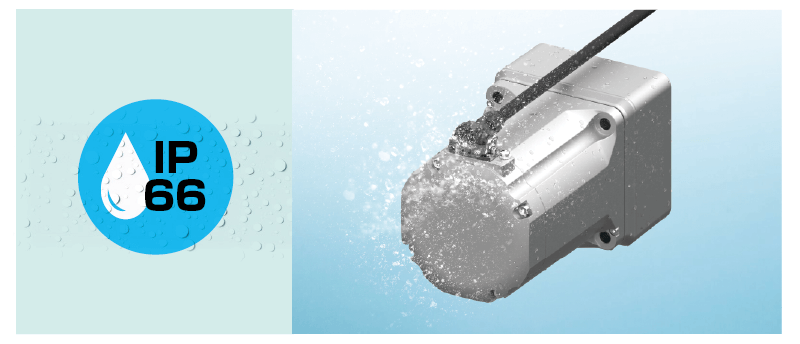

保護等級IP66規格，具備高度防塵防水性能，適用於可能有水花飛濺的環境。

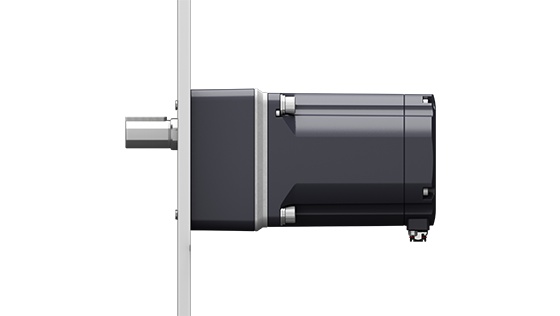

・圓軸型的安裝面不具備IP66等級
|
|
|
|
| 出力軸種類 | 輸入電壓種類 ［V］ |
輸出 ［W］ |
安裝尺寸 mm |
減速比 | 品名 | 重量［kg］ | IP等級 | |
|---|---|---|---|---|---|---|---|---|
| 馬達 | 減速機 | |||||||

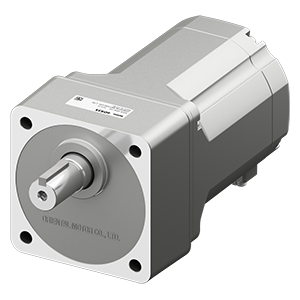

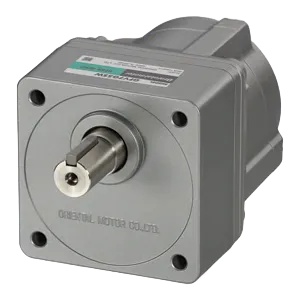

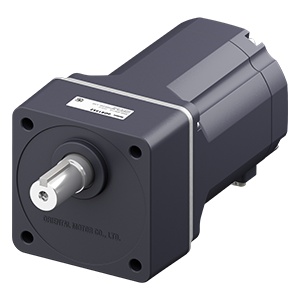

平行軸減速機* |
三相200 | 750 | 110 | 5 | BL2M6750CHP-5S | 3.8 | 1.9 | IP66 |
| 10 | BL2M6750CHP-10S | |||||||
| 15 | BL2M6750CHP-15S | 2.9 | ||||||
| 20 | BL2M6750CHP-20S | |||||||
| 30 | BL2M6750CHP-30S | 3 | ||||||
| 50 | BL2M6750CHP-50S | |||||||

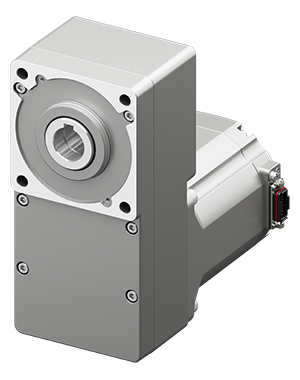

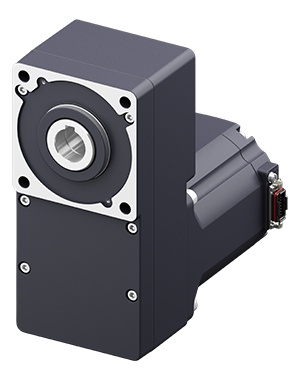

中空軸扁平式減速機* |
三相200 | 750 | 110 | 5 | BL2M6750CHP-5FRS | 3.8 | 4.6 | IP66 |
| 10 | BL2M6750CHP-10FRS | |||||||
| 15 | BL2M6750CHP-15FRS | |||||||
| 20 | BL2M6750CHP-20FRS | |||||||
| 30 | BL2M6750CHP-30FRS | |||||||
| 50 | BL2M6750CHP-50FRS | |||||||

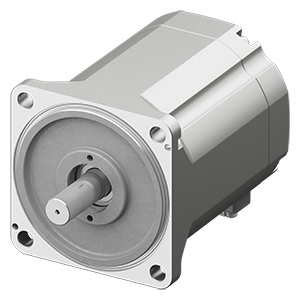

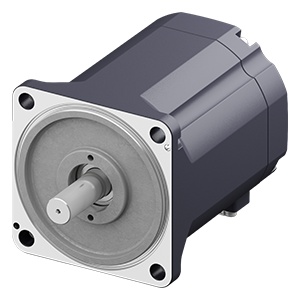

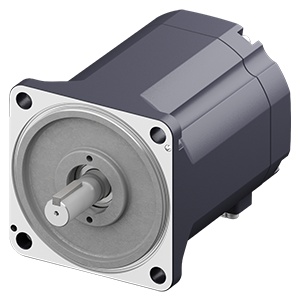

圓軸型 |
三相200 | 750 | 110 | - | BL2M6750CHP-AS | 3.8 | - | IP66 (安裝面除外） |
※ 減速機與馬達出貨時已組成一體
