咬合鏈條傳動裝置ZCA系列
ZCA 系列

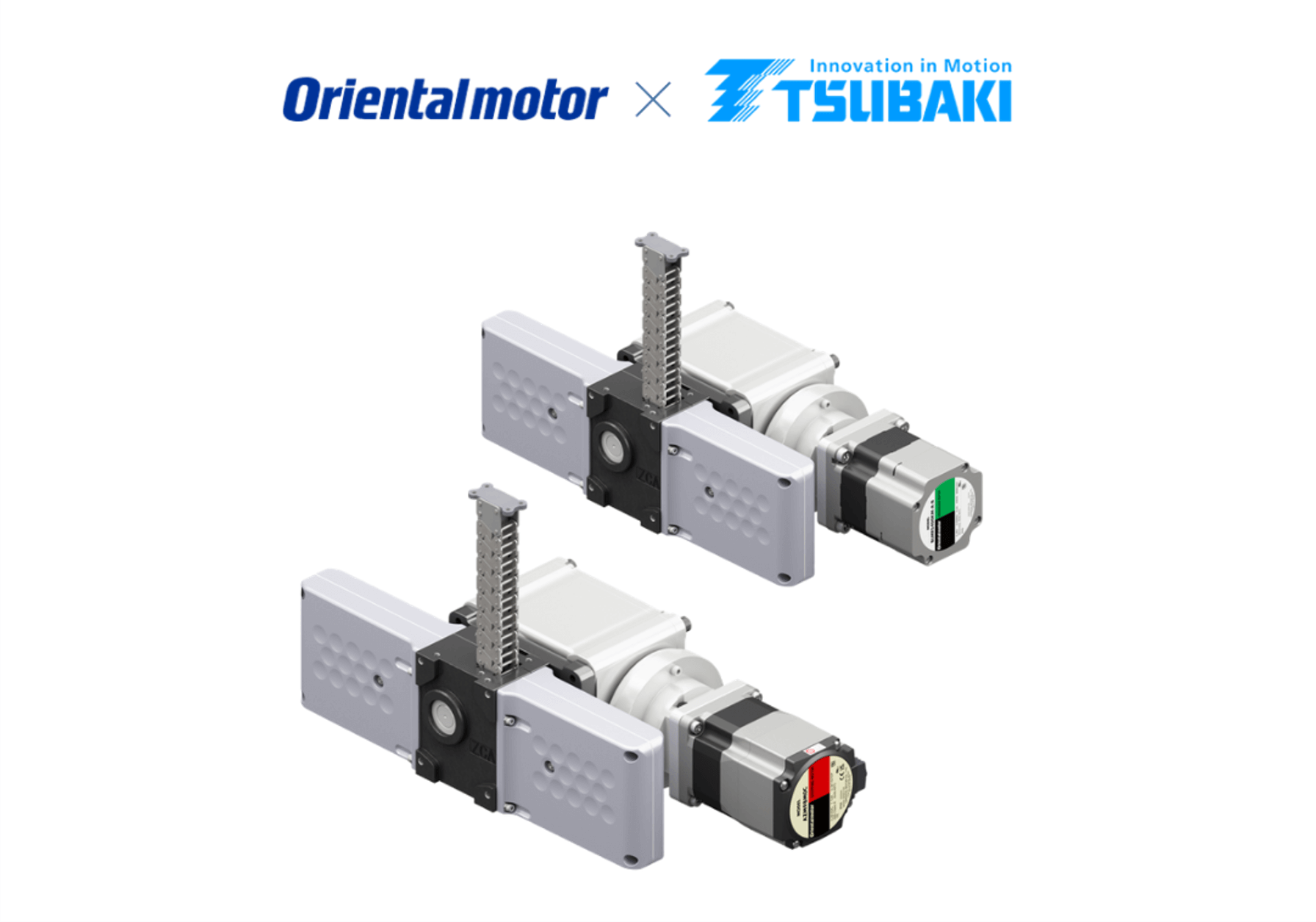

此為椿本鏈條製咬合鏈條傳動裝置與東方馬達製馬達組合的產品。咬合鏈條可收納在小巧的外殼內，相較於舊有的直線動作機構，實現絕佳的省空間效果。
椿本鏈條咬合鏈條傳動裝置ZCA系列
|
|

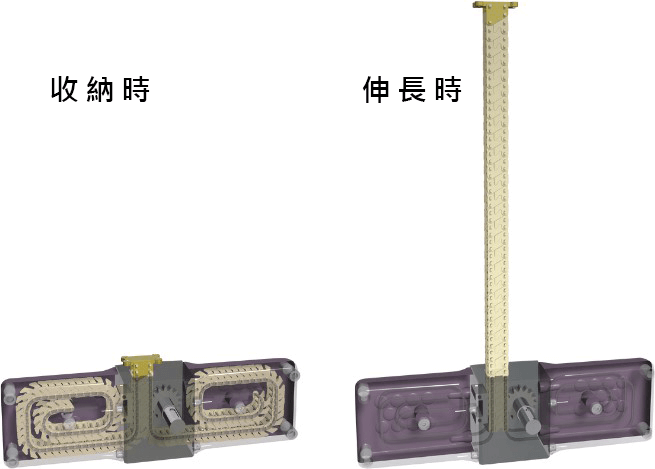

透過專用鏈輪將2條形狀特殊的鏈條拉近咬合成1條堅固柱狀且可推拉的機械元件，盡展椿本鏈條獨家技術。將咬合鏈條捲繞收納在低底盤的外殼內，外型非常小巧。
其高度僅僅只有行程的約10～15%左右。 體積遠小於氣壓缸、油壓缸，在有限的空間應用上也很容易設置。 透過此種優異的省空間特性，實現以往無法達成的新應用。 |
|
|

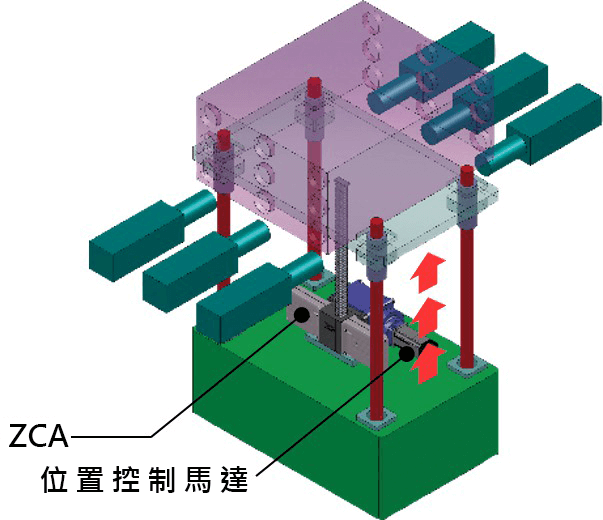

使用位置控制馬達，無需檢知器即可進行多點定位。
|
|
|
|
|
|

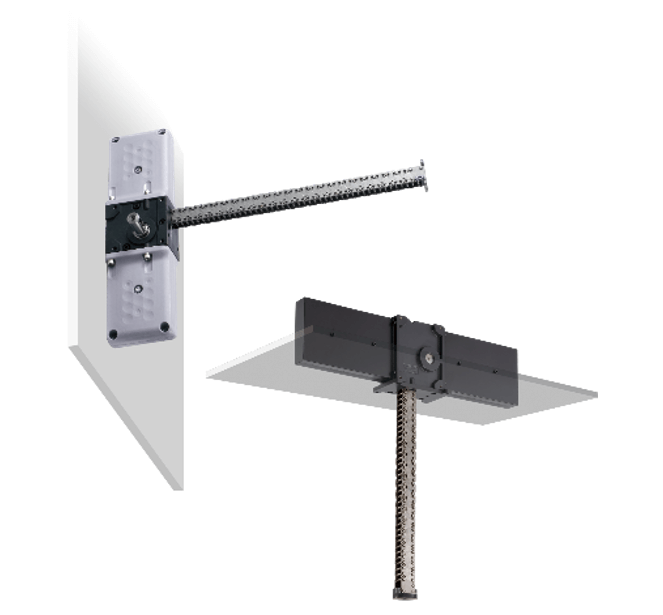

提供推高、水平、懸掛等安裝方向，可配合客戶需求自由設置。
※ 請務必於行走方向設置直線導軌。 ※ 關於懸掛使用，為確保安全，報價前將先行確認使用用途。 |
|
|

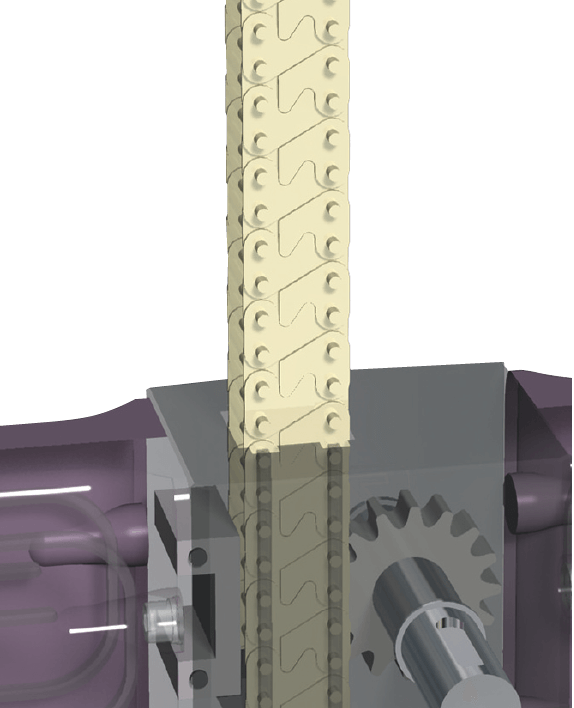

耐磨損性優異，鏈條不會拉長變形，預期行走距離可達4000km。
|
|

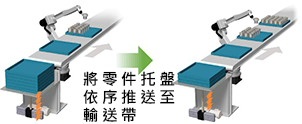

零件托盤分卸設備
|

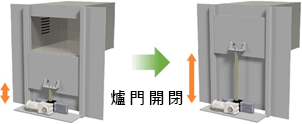

爐門開閉設備
|
|

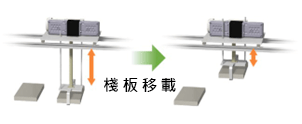

棧板移載設備
|
AGV、AMR
|
| 種類 | 電源輸入 | 減速比 | 行程 （mm） |
最高速度 （mm/s） |
垂直可搬重量 （kg） |
|---|---|---|---|---|---|
 |
單相100-120V 單相200V-240V 三相200V-240V |
10 | 500 750 1000※1 |
500 | 22 |
| 20 | 250 | 52 | |||
| 32 | 166 | 78 | |||
| 40 | 125 | 92 | |||
|
搭載BLV系列R型  |
DC24V※2 DC48V※2 |
10 | 700 | 16 | |
| 20 | 350 | 37 | |||
| 30 | 233 | 60 | |||
| 40 | 175 | 78 |
※1： 行程1000mm的推高安裝時垂直可搬重量為60kg。
※2： 所使用的直流電源輸出容量或過電壓耐受能力較小時，可能因回生電力使電源和驅動器的保護功能運作，導致馬達停止。
此類運轉時，請使用輸出容量和過電壓耐受能力足夠的電源或電池。

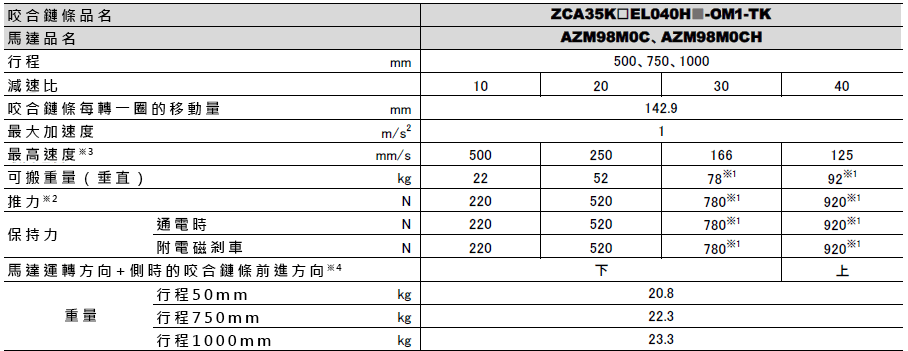

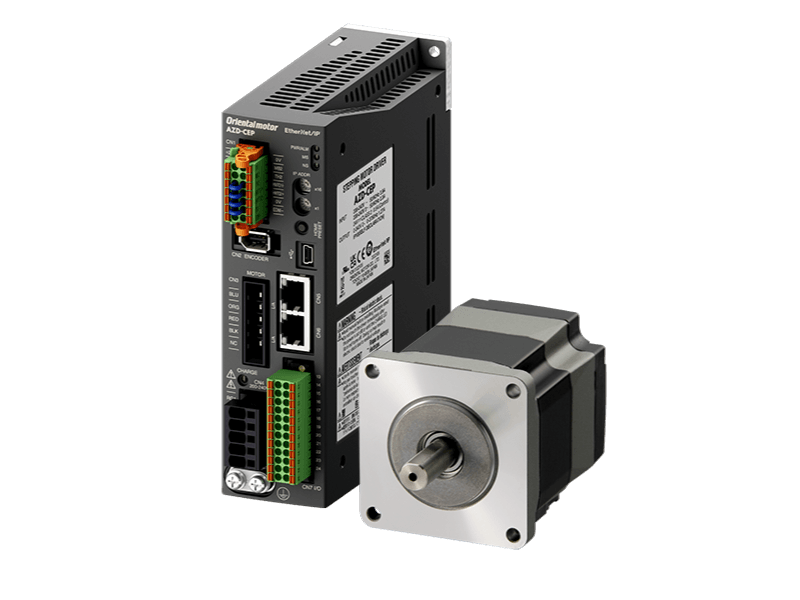

▋搭載αSTEP AZ系列

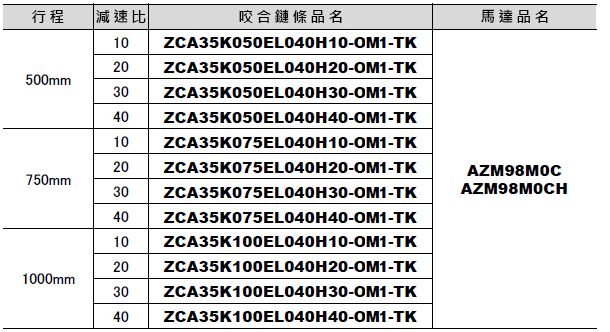

● 品名中的□為表示行程的數字，有050、075、100（依序代表500、750、1000mm）。
品名中的■為表示減速比的數字。
※1： 行程1000mm的推高安裝時可搬重量為60kg，保持力及推力為600N。
※2： 請確認負載推力加上負載加速推力後的總和不超過推力值。
※3： 馬達運轉數約2100r/min時的速度。

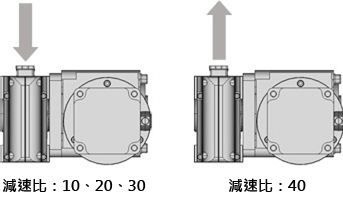

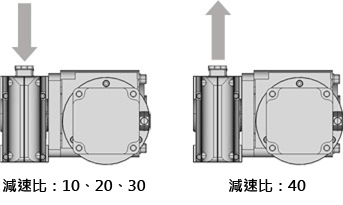

※4： 咬合鏈條與馬達（出貨時）組合後，當移動量設定為正數（+）值，咬合鏈條的移動方向將如下圖所示。
若想要設為相反方向，請使用資料設定軟體MEXE02變更驅動器的參數設定。
|
運轉速度－可搬重量（垂直）
|

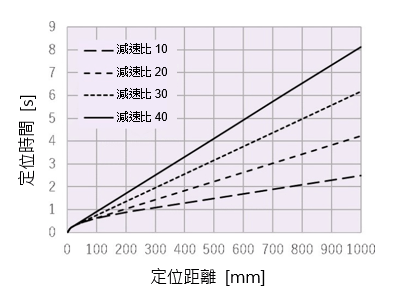

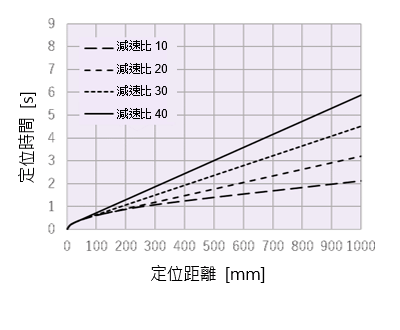

定位距離－定位時間
|

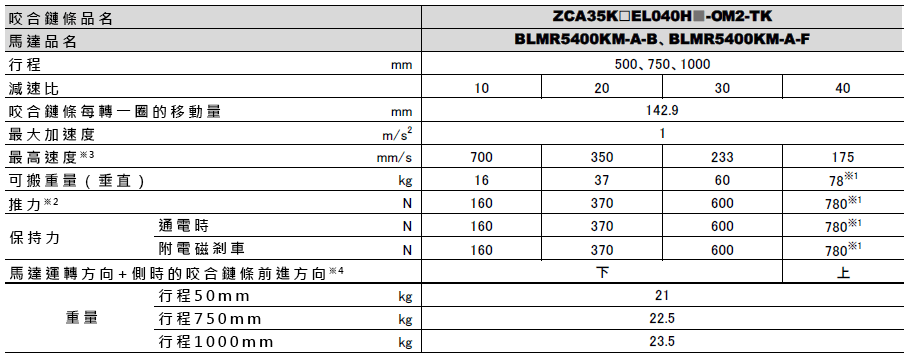

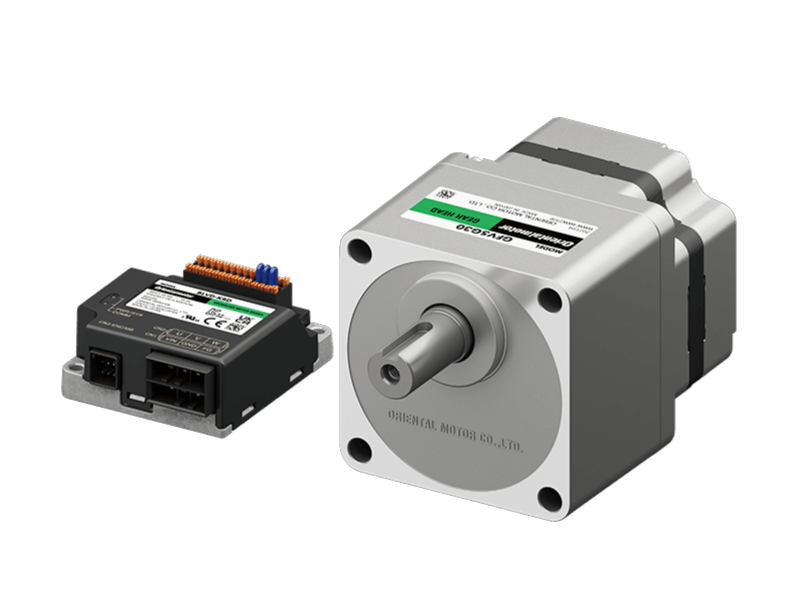

▋搭載無刷馬達BLV系列R型
● 品名中的□為表示行程的數字，有050、075、100（依序代表500、750、1000mm）。
品名中的■為表示減速比的數字。
※1： 行程1000mm的推高安裝時可搬重量為60kg，保持力及推力為600N。
※2： 請確認負載推力加上負載加速推力後的總和不超過推力值。
※3： 馬達運轉數約3000r/min時的速度。
※4： 咬合鏈條與馬達（出貨時）組合後，當移動量設定為正數（+）值，咬合鏈條的移動方向將如下圖所示。
若想要設為相反方向，請使用資料設定軟體MEXE02變更驅動器的參數設定。
|
運轉速度－可搬重量（垂直）
|
定位距離－定位時間
|
※ 時間定格為30分鐘的範圍。
▋搭載αSTEP AZ系列
※ 咬合鏈條和馬達將分開出貨。請客戶於收貨後自行組裝。
未附送安裝咬合鏈條與馬達的螺絲，請另行準備。（M6長度20mm×4支）
※ 若需要護軸套、給油板等額外零件，敬請洽詢。請注意，這些零件無法事後加裝。

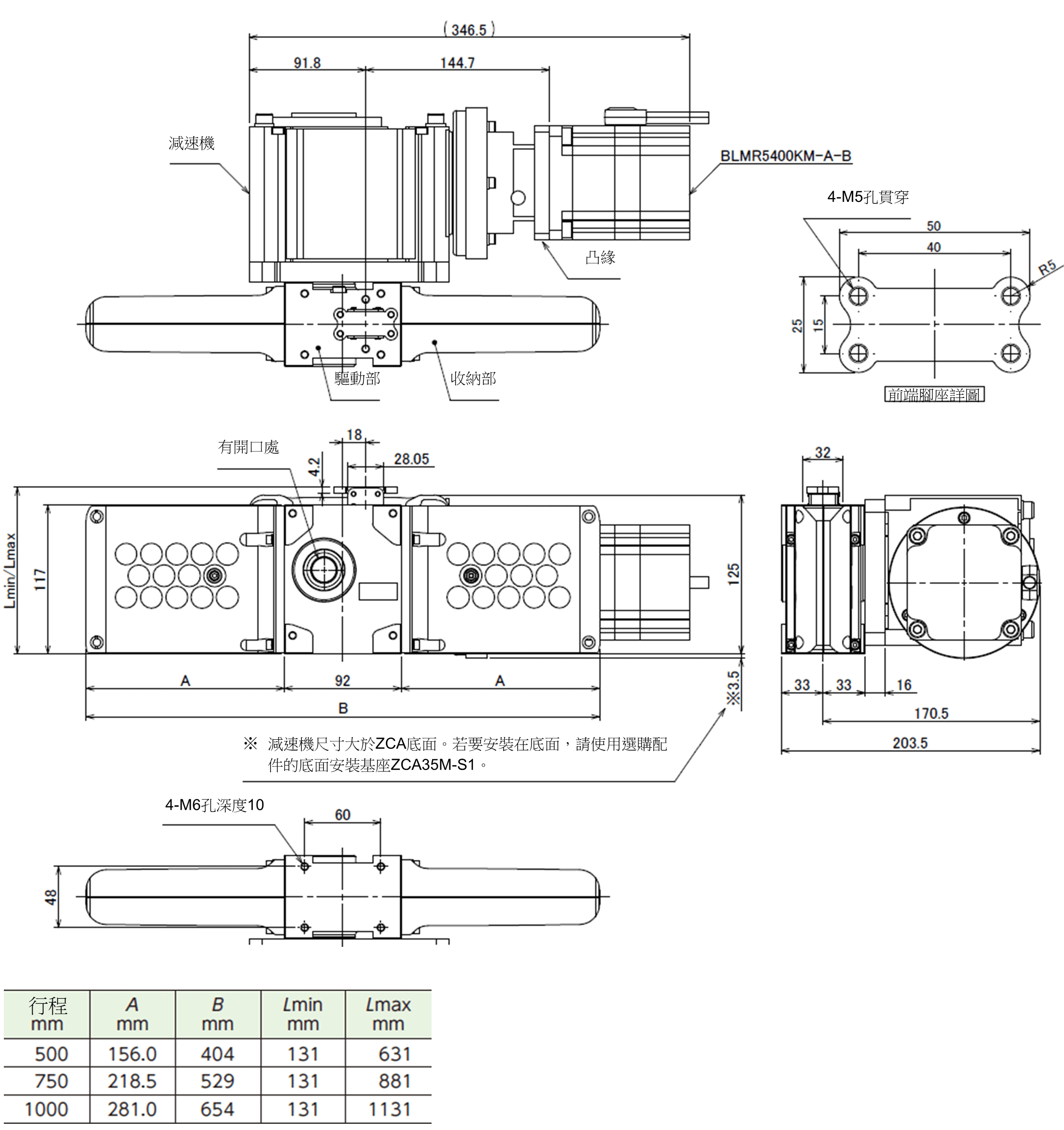

▋搭載無刷馬達BLV系列R型
※ 咬合鏈條和馬達將分開出貨。請客戶於收貨後自行組裝。
未附送安裝咬合鏈條與馬達的螺絲，請另行準備。（M8長度20mm×4支）
※ 若需要護軸套、給油板等額外零件，敬請洽詢。請注意，這些零件無法事後加裝。
