磁氣式增量型編碼器
|

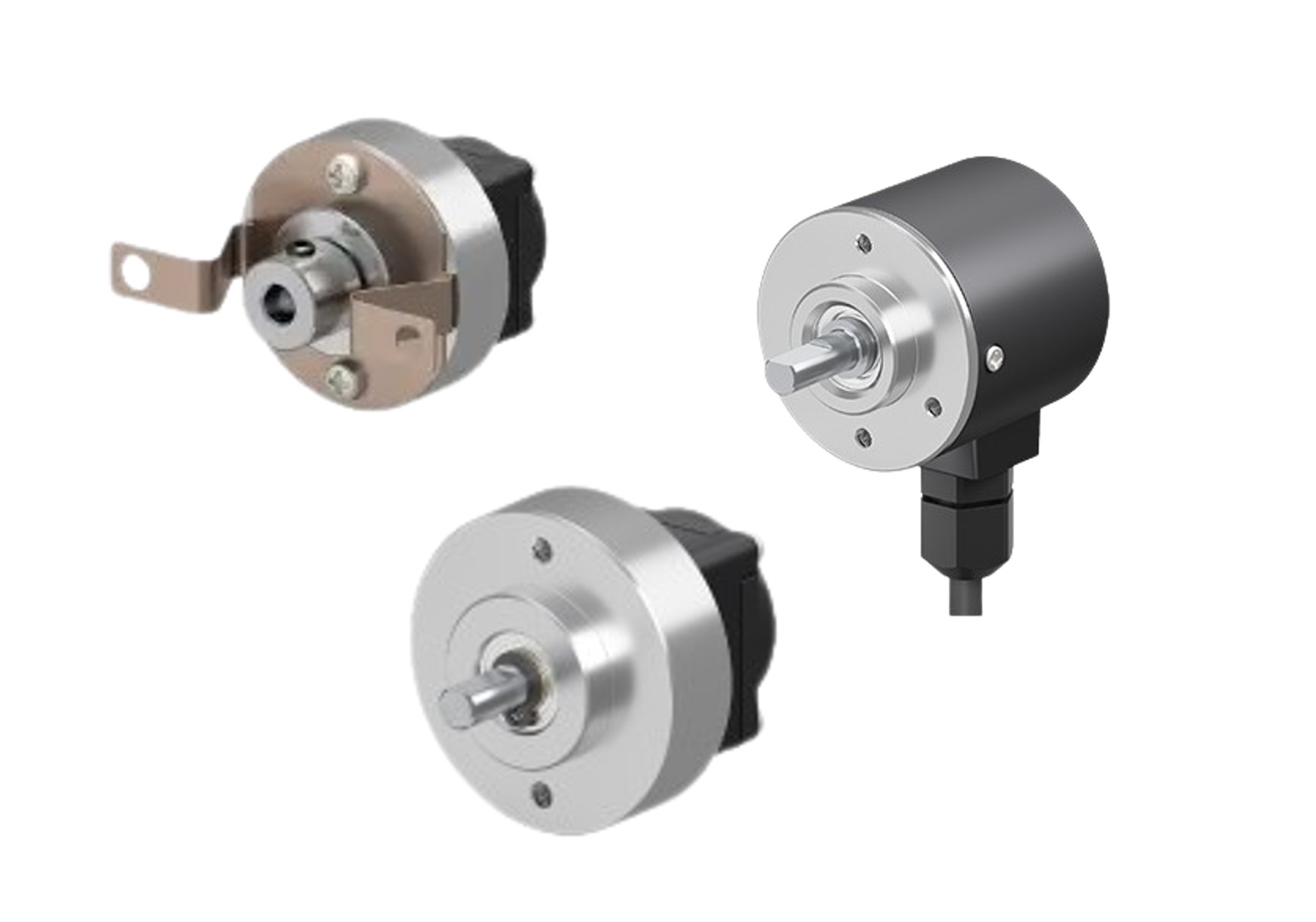

東方馬達的旋轉編碼器是一款小型・薄型・輕量的磁氣式增量型編碼器。
產品陣容豐富，備有φ30 mm/φ40 mm兩種安裝尺寸規格，輸出回路提供Line Driver輸出、電壓輸出及開集極輸出（電源電壓 DC5～24V）等形式，解析度共有100～4000 P/R的14種選擇。可用於偵測輸送帶、皮帶輪等機構的實際位置、轉速及運轉方向，有助於構建預知保全系統。
產品陣容豐富，備有φ30 mm/φ40 mm兩種安裝尺寸規格，輸出回路提供Line Driver輸出、電壓輸出及開集極輸出（電源電壓 DC5～24V）等形式，解析度共有100～4000 P/R的14種選擇。可用於偵測輸送帶、皮帶輪等機構的實際位置、轉速及運轉方向，有助於構建預知保全系統。
|
觀看影片了解旋轉編碼器的特徵。
|
|
特徵
|
⏹︎ 小型、薄型、輕量、增量型編碼器
小巧、薄型、輕量，即使在狹小的空間內也可安裝。並提供能在有粉塵或水滴飛散的環境中使用的 IP65 型。
|
|
圓軸型
|
中空軸型
|
|
安裝尺寸φ30 mm
|
 |
 |
|
安裝尺寸φ40 mm
|
 |
 |
▌解析度100 P/R～最大4000 P/R
有 14 種類型提供選擇，包括適合與步進馬達搭配使用的解析度以及適合步級角計算的解析度。
▌輸出回路有Line Driver輸出、電壓輸出、開集極輸出三種。
開集極輸出對應電源電壓DC5〜24 V輸入。
▌防塵・防滴 IP65 規格
您是否曾以外罩覆蓋來避免旋轉編碼器受到影響？

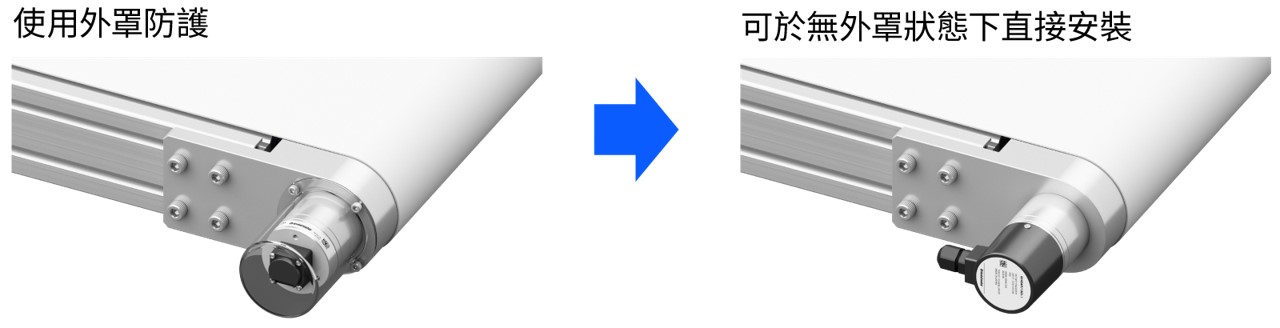

本產品具備防塵・防滴性能的 IP65 規格，可在含有粉塵或水滴飛散的環境中正常使用，
無需額外外罩即可直接安裝。
本產品具備防塵・防滴性能的 IP65 規格，可在含有粉塵或水滴飛散的環境中正常使用，
無需額外外罩即可直接安裝。
 |

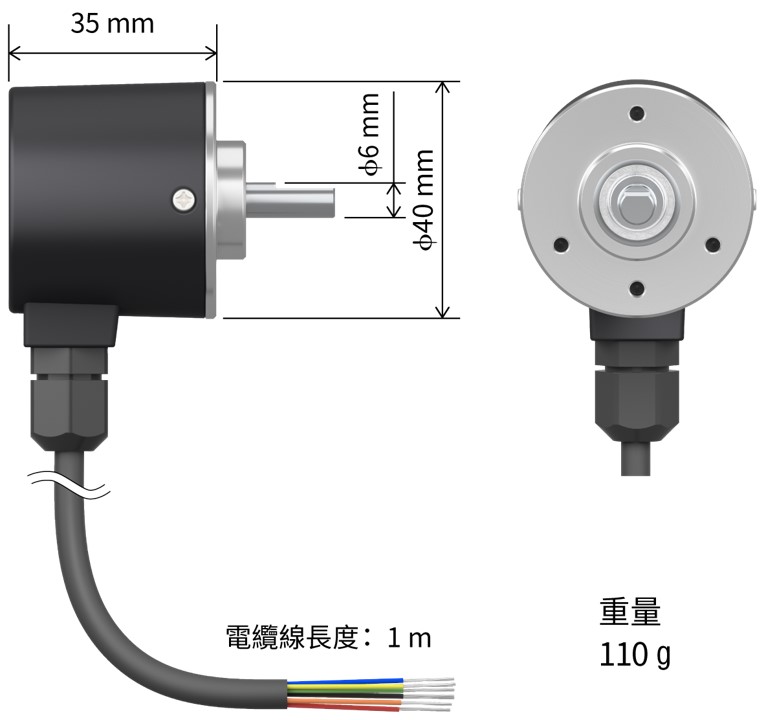

小型且輕量。採用線纜一體式設計。
|
▌可在高溫環境下使用
開集極輸出可在 70 ℃ 的環境下使用，Line Driver 輸出＊ 與電壓輸出則可在 85 ℃ 的環境下使用。
＊ 防塵・防滴 IP65 規格之產品中，開集極輸出與 Line Driver 輸出皆為可耐 70 ℃。
⏹︎ 什麼是旋轉編碼器
旋轉編碼器是一種可偵測旋轉軸角度、轉速與旋轉方向的感測器。
-
編碼器能精準讀取位置，使設備之間的動作能完美同步。
例如可讓輸送裝置與加工設備的動作時間一致，提升整體工程效率與穩定性。 -
透過偵測異常的轉速，可及早發現機械故障或工件卡滯等異常狀況。
-

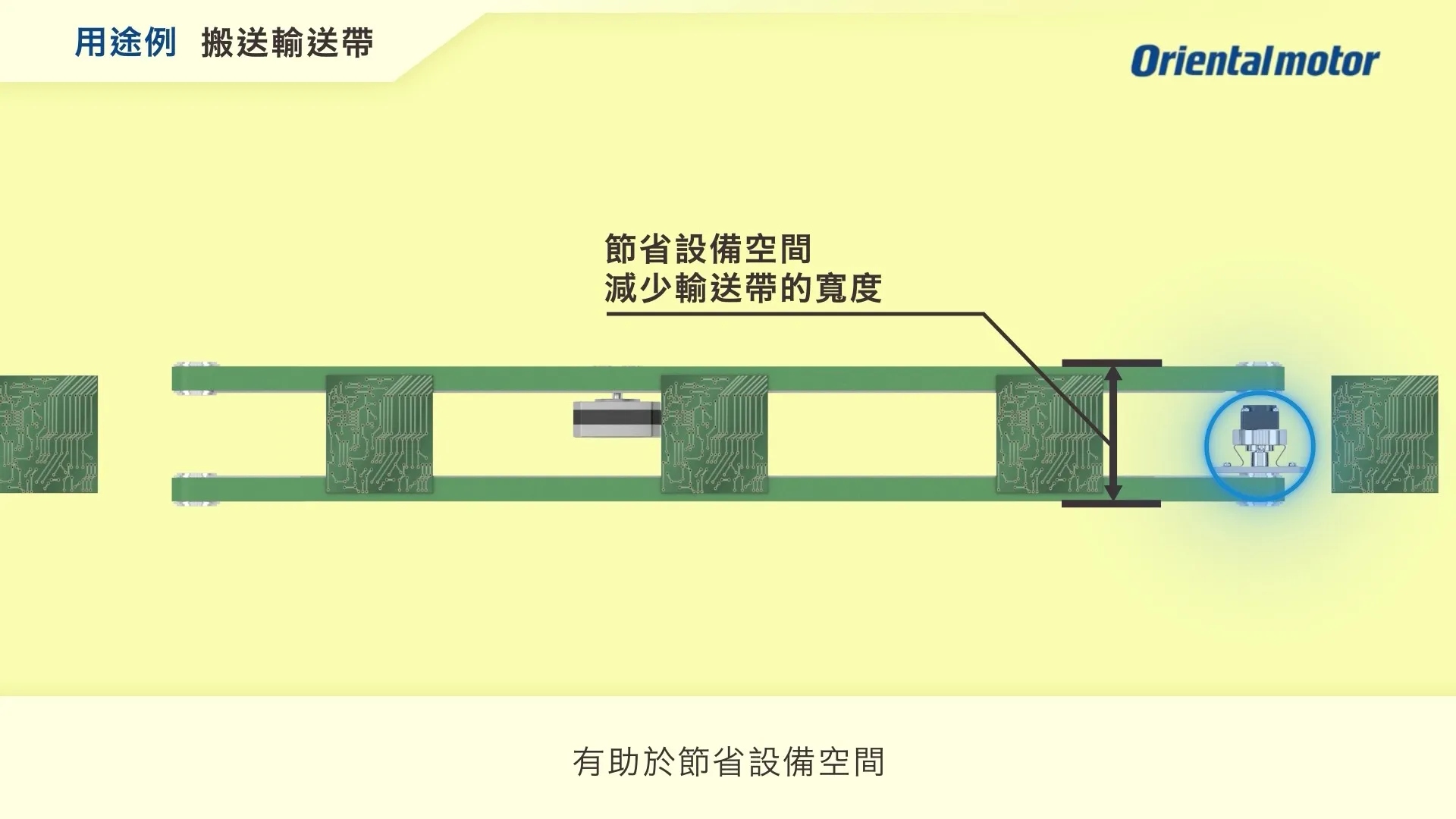

應用例

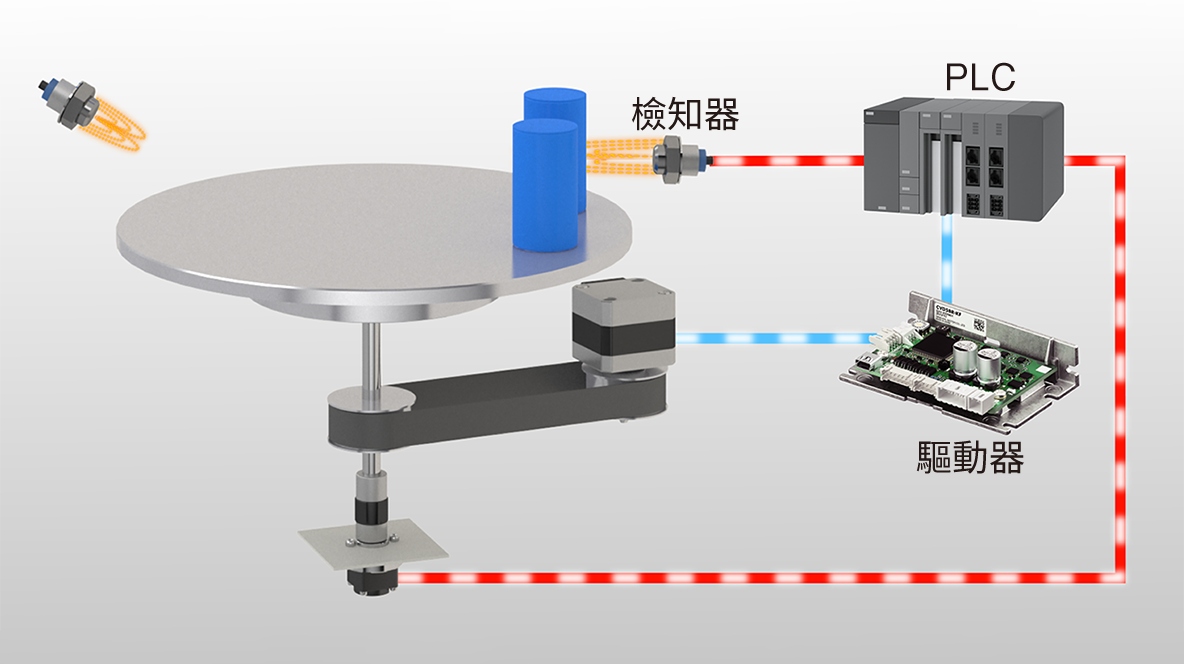

透過控制器輸出脈波與編碼器偵測脈波的差異，也能偵測異物夾入等狀況所造成的停止問
|
⏹︎ 輕鬆對準機械原點和Z相信號

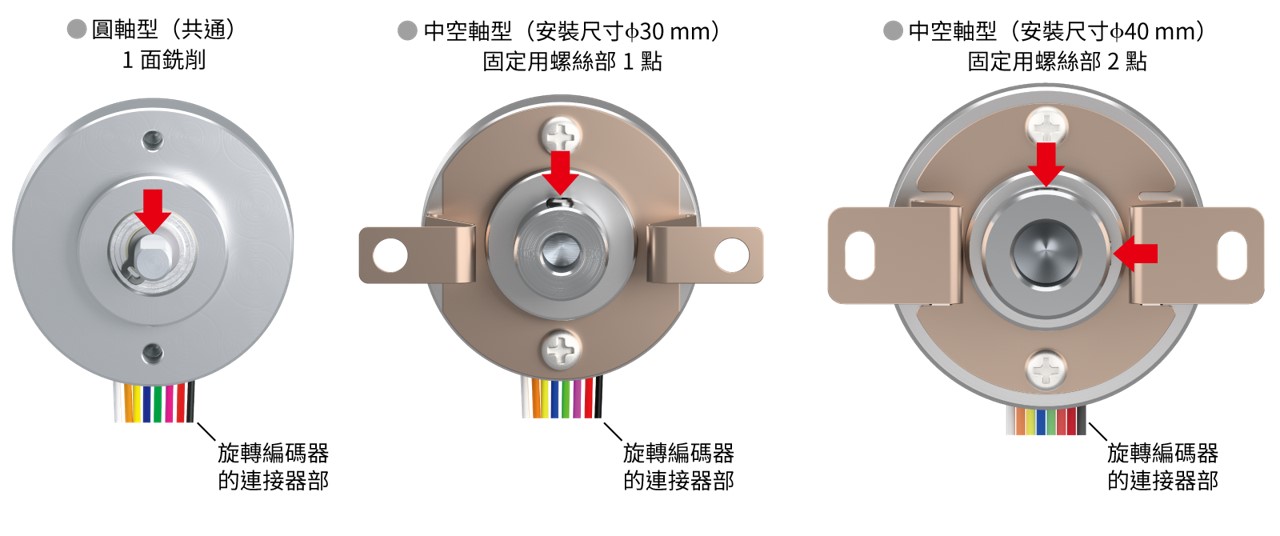

Z相信號在編碼器連接器朝下的狀態下，軸的銑面加工部（圓軸型）或固定用螺絲部（中空軸型）位於紅色箭頭位置時，每轉1圈輸出1次。

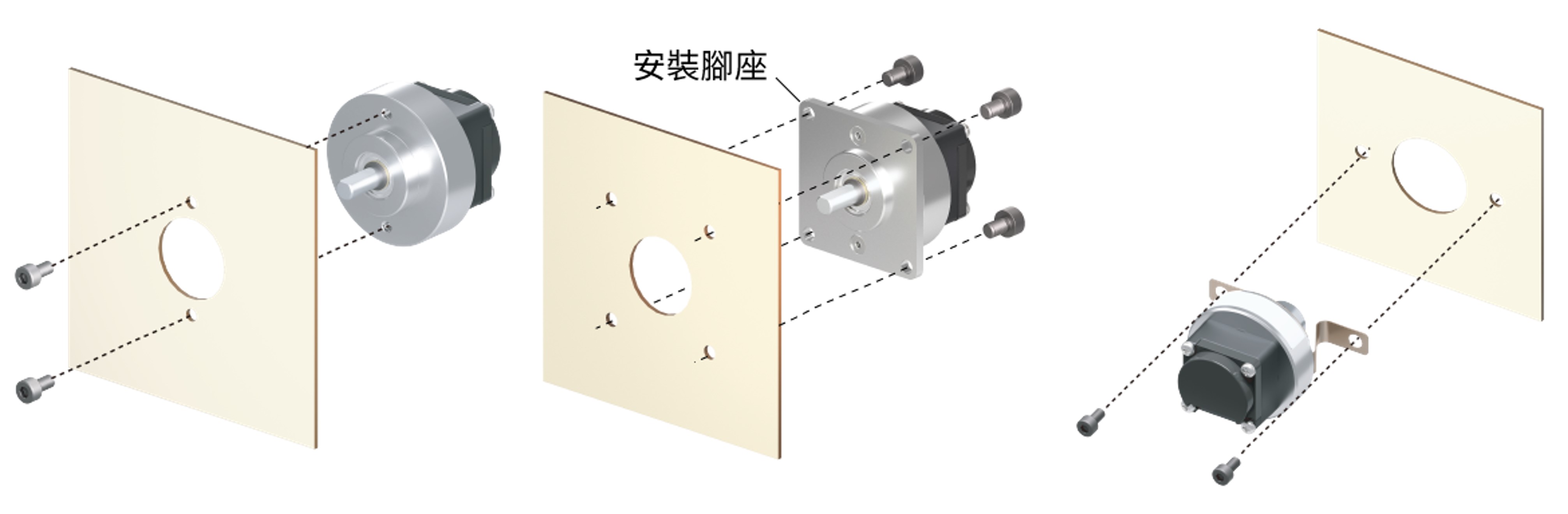

⏹︎ 可依機構安裝
|
|
產品種類
|
|
安裝尺寸
[mm] |
保護等級
|
軸形式
|
解析度
[P/R] |
輸出電路形式
|
||
|
Line Driver輸出
(DC5V) |
電壓輸出
(DC5V) |
開集極輸出
(DC5–24V) |
||||
|
φ30
|
IP20
|
圓軸
|
100～4000
|
●
|
●
|
●
|
|
中空軸
 |
100～4000
|
●
|
●
|
●
|
||
|
φ40
|
IP20
|
圓軸
|
100～4000
|
●
|
●
|
●
|
|
中空軸
 |
100～4000
|
●
|
●
|
●
|
||
|
IP65
|
圓軸
 |
100～4000
|
● |
ー
|
● | |
|

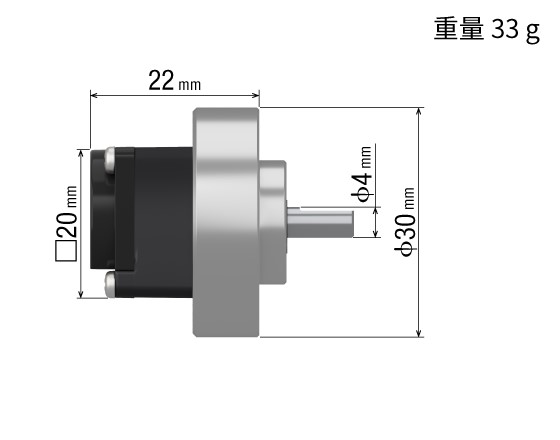

⏹︎ 圓軸型 安裝尺寸：φ30 mm |
|
解析度（P/R）
|
品名
|
||
|
Line Driver輸出
|
電壓輸出
|
開集極輸出
|
|
|
100
|
RE30AJ100L
|
RE30AJ100E
|
RE30AJ100F
|
|
200
|
RE30AJ200L
|
RE30AJ200E
|
RE30AJ200F
|
|
360
|
RE30AJ360L
|
RE30AJ360E
|
RE30AJ360F
|
|
400
|
RE30AJ400L
|
RE30AJ400E
|
RE30AJ400F
|
|
500
|
RE30AJ500L
|
RE30AJ500E
|
RE30AJ500F
|
|
600
|
RE30AJ600L
|
RE30AJ600E
|
RE30AJ600F
|
|
720
|
RE30AJ720L
|
RE30AJ720E
|
RE30AJ720F
|
|
800
|
RE30AJ800L
|
RE30AJ800E
|
RE30AJ800F
|
|

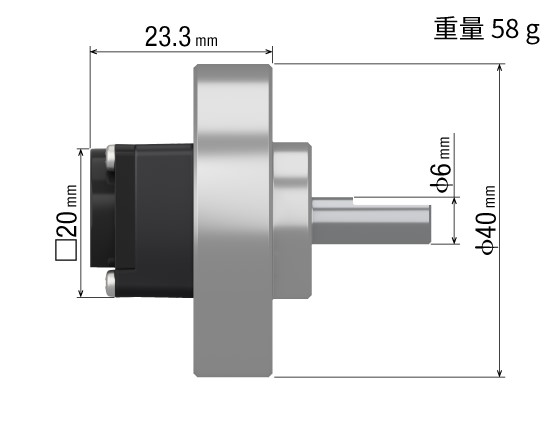

⏹︎ 圓軸型 安裝尺寸：φ40 mm |
| 解析度（P/R） | 品名 | ||
| Line Driver輸出 | 電壓輸出 | 開集極輸出 | |
| 100 | RE40AJ100L | RE40AJ100E | RE40AJ100F |
| 200 | RE40AJ200L | RE40AJ200E | RE40AJ200F |
| 360 | RE40AJ360L | RE40AJ360E | RE40AJ360F |
| 400 | RE40AJ400L | RE40AJ400E | RE40AJ400F |
| 500 | RE40AJ500L | RE40AJ500E | RE40AJ500F |
| 600 | RE40AJ600L | RE40AJ600E | RE40AJ600F |
| 720 | RE40AJ720L | RE40AJ720E | RE40AJ720F |
| 800 | RE40AJ800L | RE40AJ800E | RE40AJ800F |
|

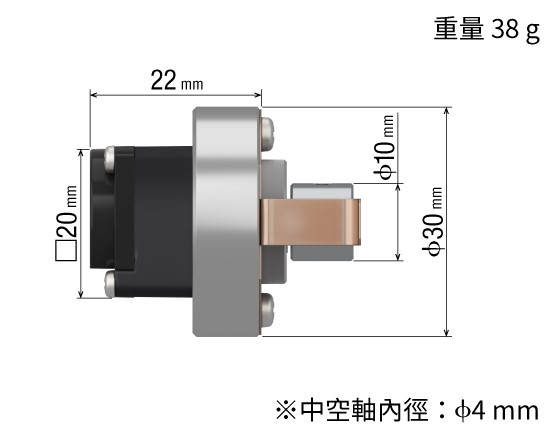

⏹︎ 中空軸型 安裝尺寸：φ30 mm |
| 解析度（P/R） | 品名 | ||
| Line Driver輸出 | 電壓輸出 | 開集極輸出 | |
| 100 | RE30HJ100L | RE30HJ100E | RE30HJ100F |
| 200 | RE30HJ200L | RE30HJ200E | RE30HJ200F |
| 360 | RE30HJ360L | RE30HJ360E | RE30HJ360F |
| 400 | RE30HJ400L | RE30HJ400E | RE30HJ400F |
| 500 | RE30HJ500L | RE30HJ500E | RE30HJ500F |
| 600 | RE30HJ600L | RE30HJ600E | RE30HJ600F |
| 720 | RE30HJ720L | RE30HJ720E | RE30HJ720F |
| 800 | RE30HJ800L | RE30HJ800E | RE30HJ800F |
|

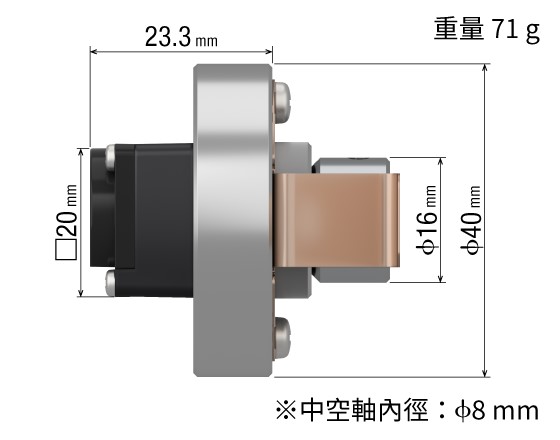

⏹︎ 中空軸型 安裝尺寸：φ40 mm |
| 解析度（P/R） | 品名 | ||
| Line Driver輸出 | 電壓輸出 | 開集極輸出 | |
| 100 | RE40HJ100L | RE40HJ100E | RE40HJ100F |
| 200 | RE40HJ200L | RE40HJ200E | RE40HJ200F |
| 360 | RE40HJ360L | RE40HJ360E | RE40HJ360F |
| 400 | RE40HJ400L | RE40HJ400E | RE40HJ400F |
| 500 | RE40HJ500L | RE40HJ500E | RE40HJ500F |
| 600 | RE40HJ600L | RE40HJ600E | RE40HJ600F |
| 720 | RE40HJ720L | RE40HJ720E | RE40HJ720F |
| 800 | RE40HJ800L | RE40HJ800E | RE40HJ800F |
|
⏹︎ 圓軸型 安裝尺寸 φ40 mm 防塵・防滴 IP65 類型 |
| 解析度（P/R） | 品名 | |
| Line Driver 輸出 | 開集極輸出 | |
| 100 | RE40APJ100L-1 | RE40APJ100F-1 |
| 200 | RE40APJ200L-1 | RE40APJ200F-1 |
| 360 | RE40APJ360L-1 | RE40APJ360F-1 |
| 400 | RE40APJ400L-1 | RE40APJ400F-1 |
| 500 | RE40APJ500L-1 | RE40APJ500F-1 |
| 600 | RE40APJ600L-1 | RE40APJ600F-1 |
| 720 | RE40APJ720L-1 | RE40APJ720F-1 |
| 800 | RE40APJ800L-1 | RE40APJ800F-1 |
