駿河精機
SURUGA SEIKI
PG (標準檯面) 自動直動X軸
PG (標準檯面) 系列
．直線滾珠導軌構造
．高剛性、薄型設計
．內置原點及左右限位感應器
．標準檯面尺寸
．馬達可選擇搭配
URUGA SEIKI
| 配置 | |||||
| 款型 | PG413-L05AG-C5 | PG513-L05AG-C5 | PG615-L05AG-C5 | PG715-L05AG-C5 | |
| (左右相反) | PG413-R05AG-C5 | PG513-R05AG-C5 | PG615-R05AG-C5 | PG715-R05AG-C5 | |
| 機 械 規 格 |
移動量 | 13mm | 15mm | ||
| 滑台面尺寸 | 40 x 40mm | 50 x 50mm | 60 x 60mm | 70 x 70mm | |
| 進給（滾珠絲桿） | φ6導程1 | ||||
| 導軌 | 直線滾珠導軌 | ||||
| 主材質-表面處理 | 不鏽鋼－無電解鍍鎳處理 | ||||
| 自重 | 0.5kg | 0.6kg | 0.7kg | 0.9kg | |
| 精 度 規 格 |
分辨率（脈衝） | 2μm(Full)/1μm(Half) | |||
| MAX速度 | 10mm/sec | ||||
| 單方向定位精度 | 6μm以內 | ||||
| 反復定位精度 | ±0.5μm以內 | ||||
| 耐荷重 | 10kgf【98N】 | ||||
| 力矩剛性 | 仰俯0.22/橫擺0.17/ 側傾0.12["/N．cm] |
仰俯0.14/橫擺0.10/ 側傾0.06["/N．cm] |
仰俯0.08/橫擺0.07/ 側傾0.03["/N．cm] |
仰俯0.03/橫擺0.03/ 側傾0.01["/N．cm] |
|
| 空轉 | 1μm以內 | ||||
| 背隙 | 0.5μm以內 | ||||
| 真直度 | 1μm以內 | ||||
| 平行度 | 15μm以內 | ||||
| 運動平行度 | 5μm以內 | ||||
| 仰俯/横擺 | 15"以內/10"以內 | ||||
| 感 應 器 |
極限感應器 | 有 | |||
| 原點感應器（ORG1） | 有 | ||||
| 狹縫原點感應器（ORG2） | 有 ⊙敬請確認P.1-039～。 | ||||
| 附屬螺絲（六角帶孔螺釘） | M3－8 4個 | M4－8 4個 | |||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 步進馬達也可以進行閉回路控制嗎？

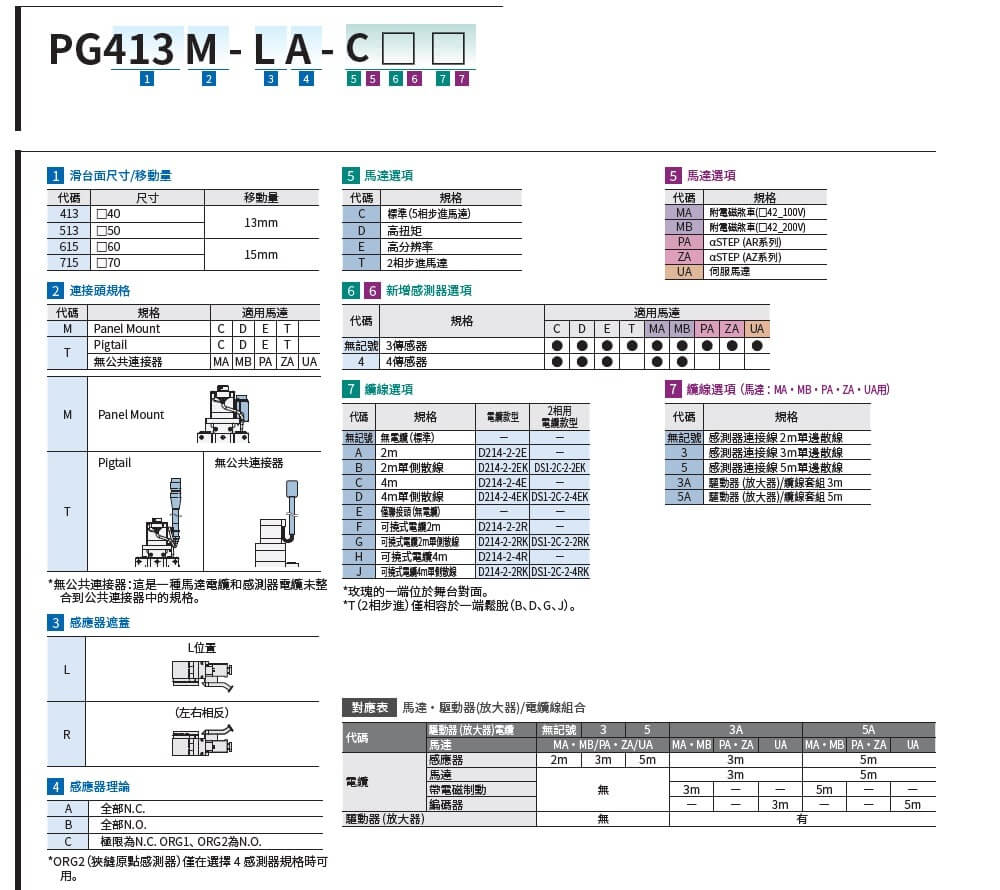

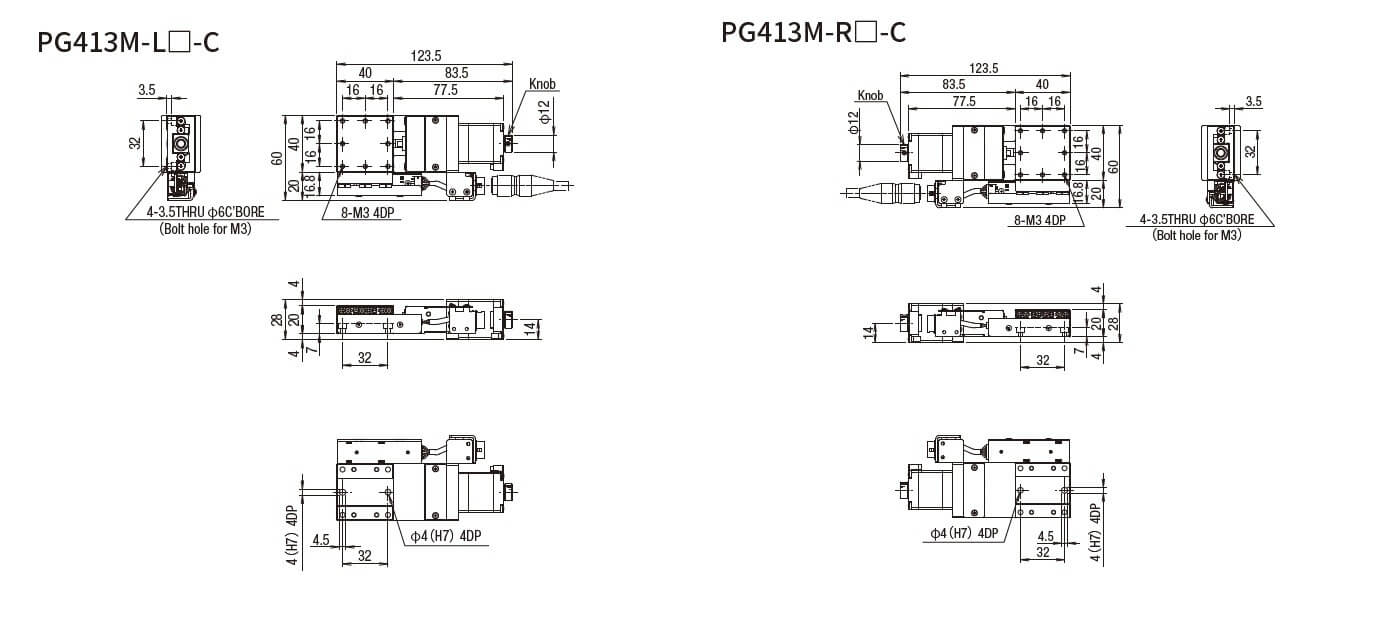

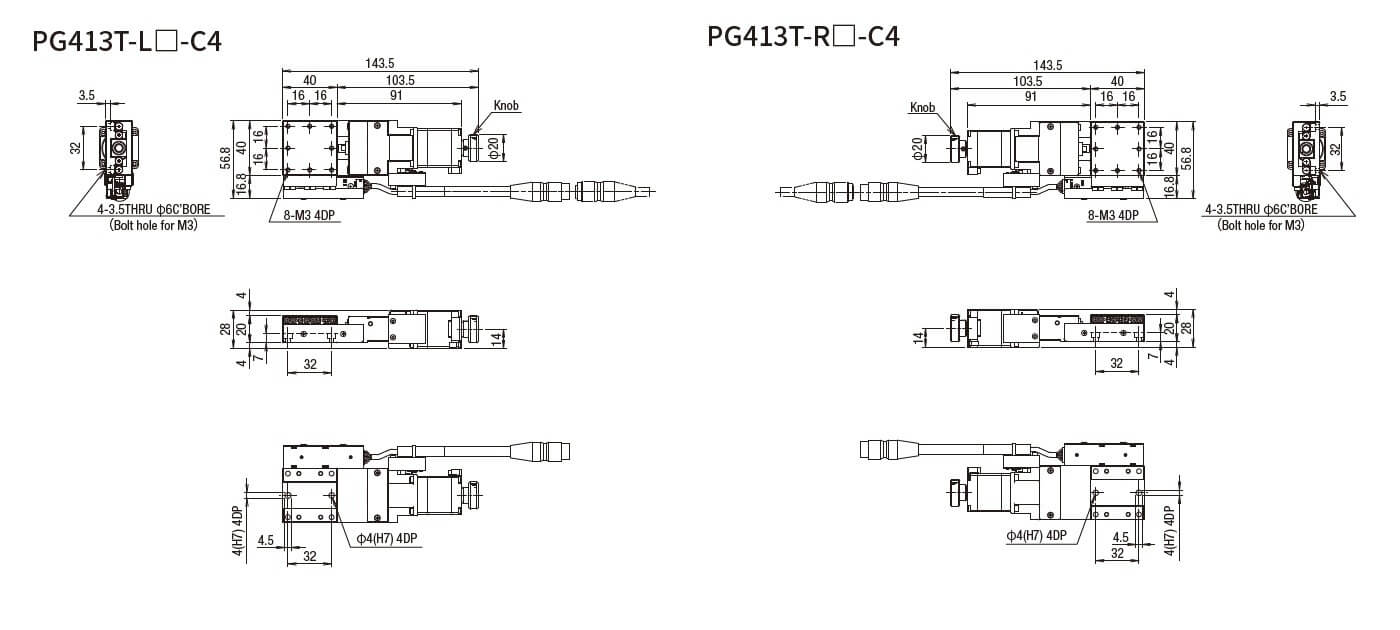

| 型號 |
反覆定位 精度 |
滑檯面尺寸 |
移動量 [mm] |
耐荷重 [kgf] |
感應器 遮蓋位置 |
感應器電壓 |
馬達選項 |
附屬電纜線 選項 |
| PG413-L05AG-C | ±0.5μm | 40 x 40 | 13 | 10 | L | 5 | 標準 | 2米 |
|

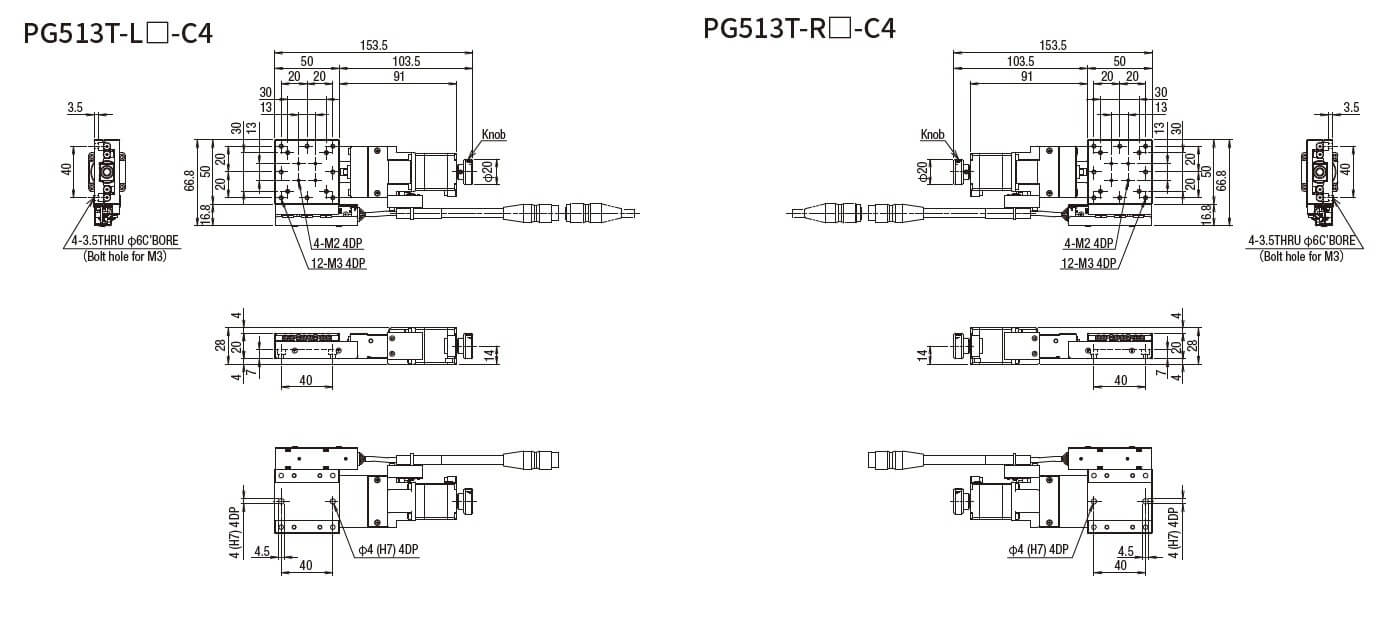

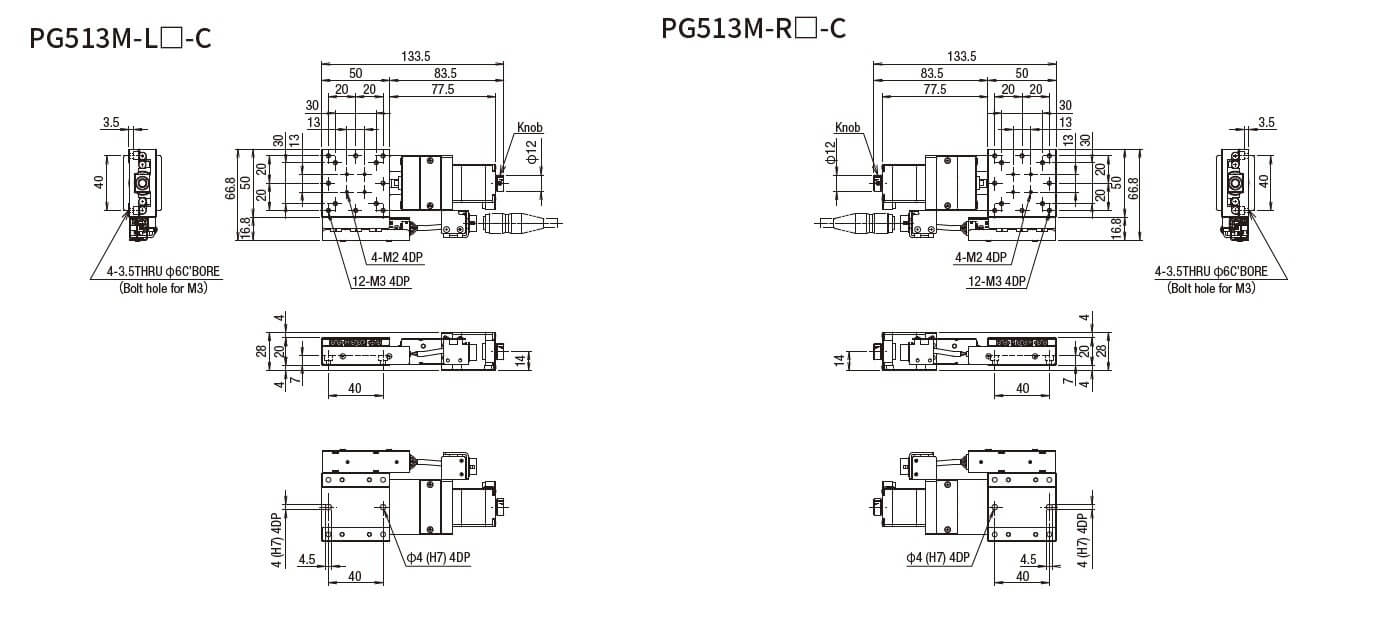

型號 |
反覆定位 精度 |
滑檯面尺寸 |
移動量 [mm] |
耐荷重 [kgf] |
感應器 遮蓋位置 |
感應器電壓 |
馬達選項 |
附屬電纜線 選項 |

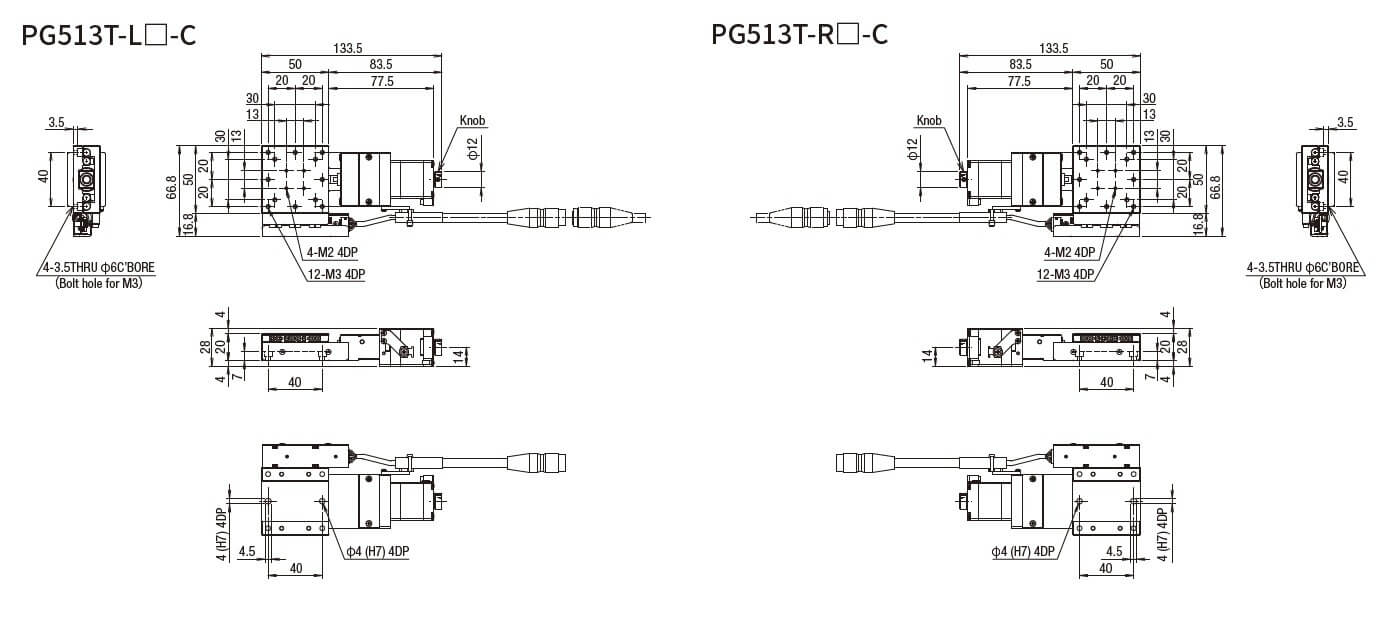

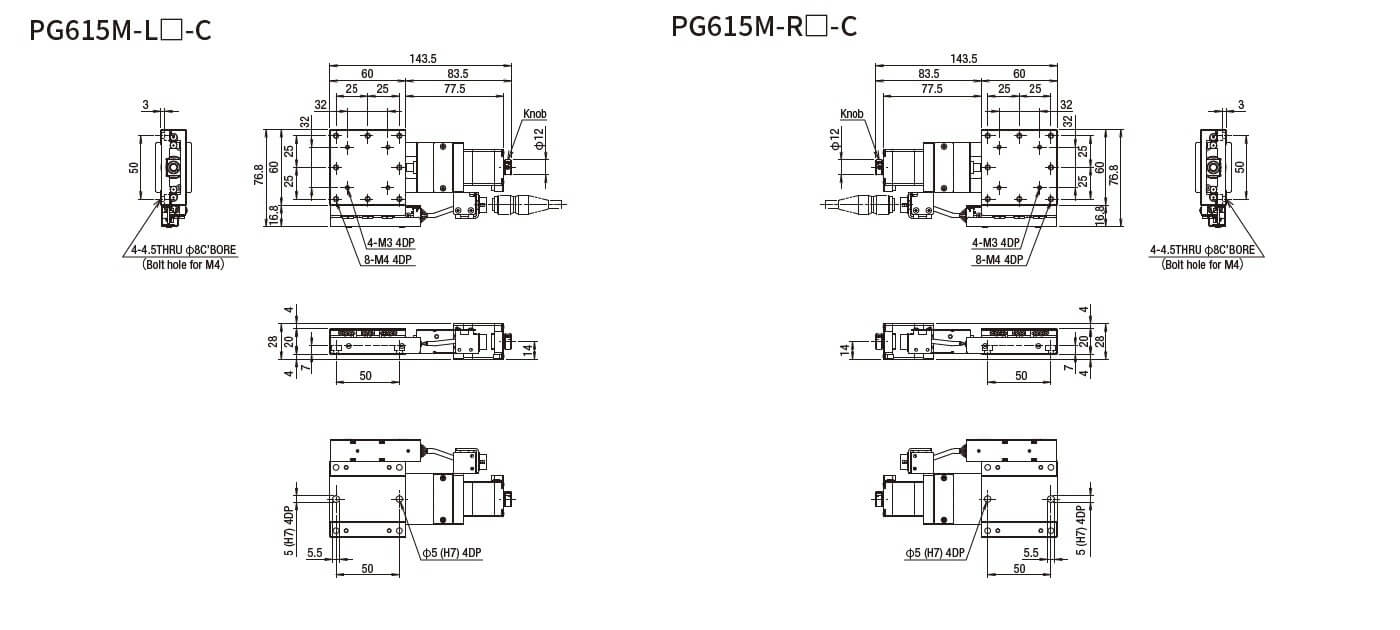

| PG513-L05AG-C | ±0.5μm | 50 x 50 | 13 | 10 | L | 5 | 標準 | 2米 |
| 型號 |
反覆定位精度 |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器遮蓋位置 |
感應器電壓 [V] |
馬達選項 | 附屬電纜線選項 |

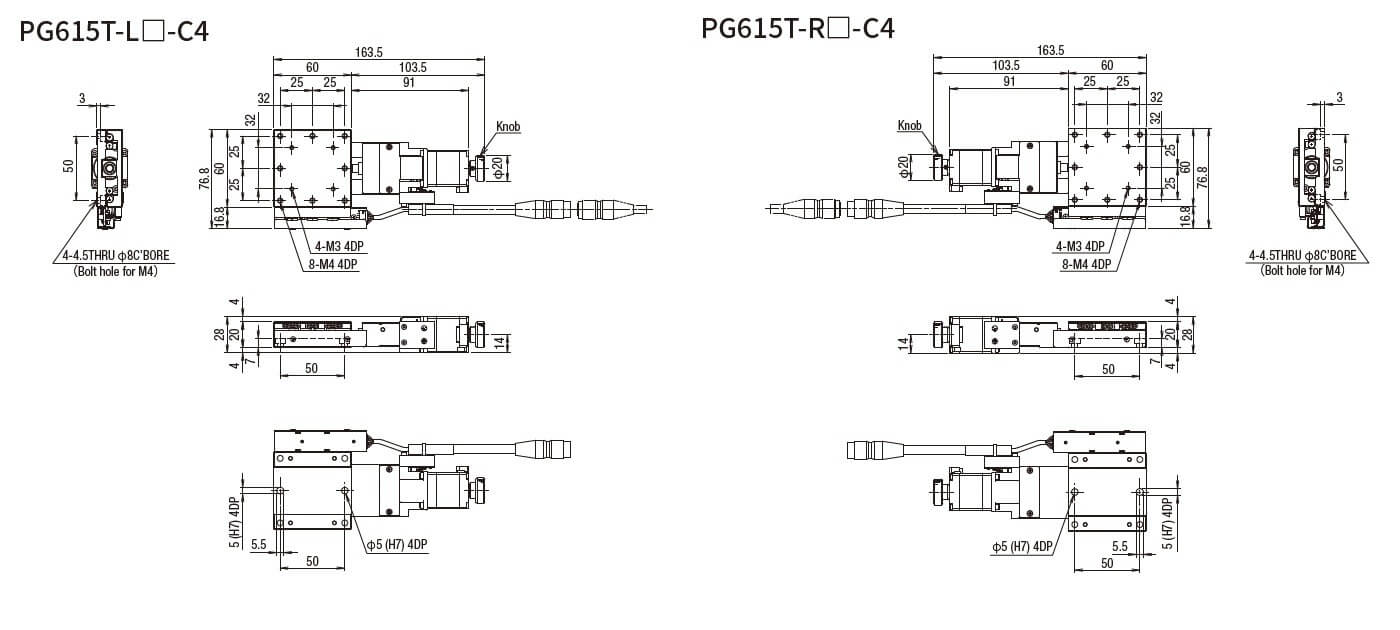

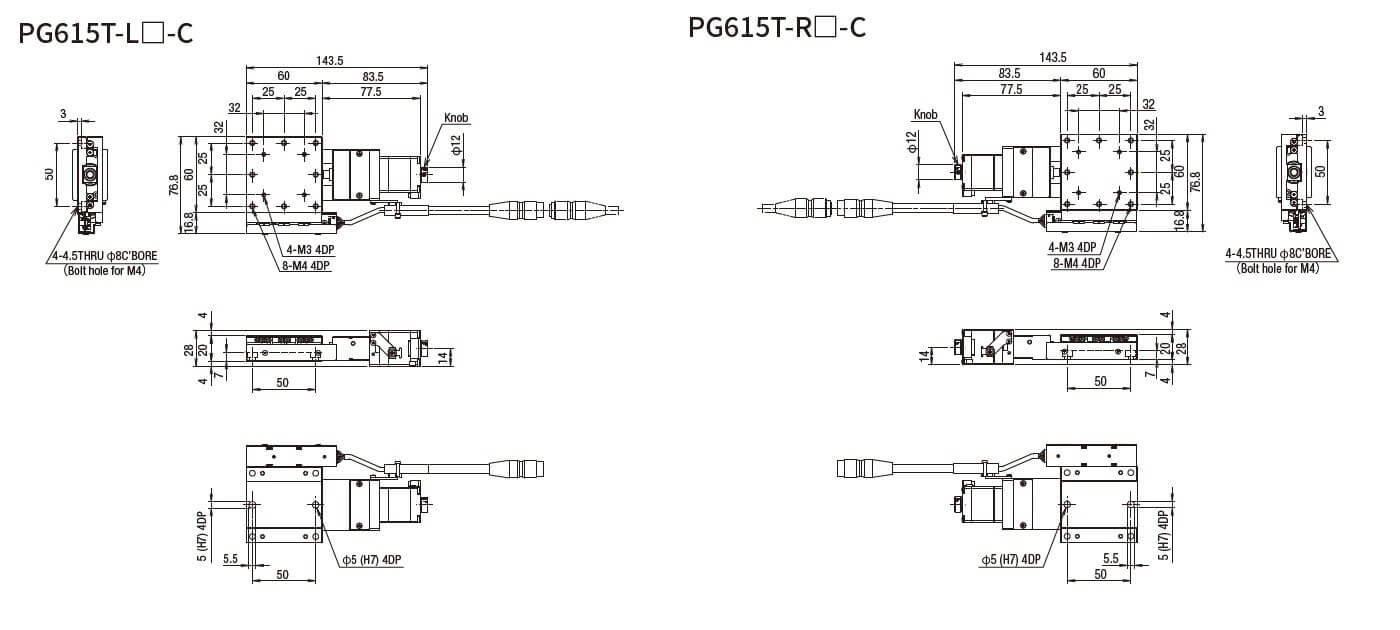

| PG615-L05AG-C | ±0.5μm | 60 x 60 | 15 | 10 | L | 5 | 標準 | 2米 |
|

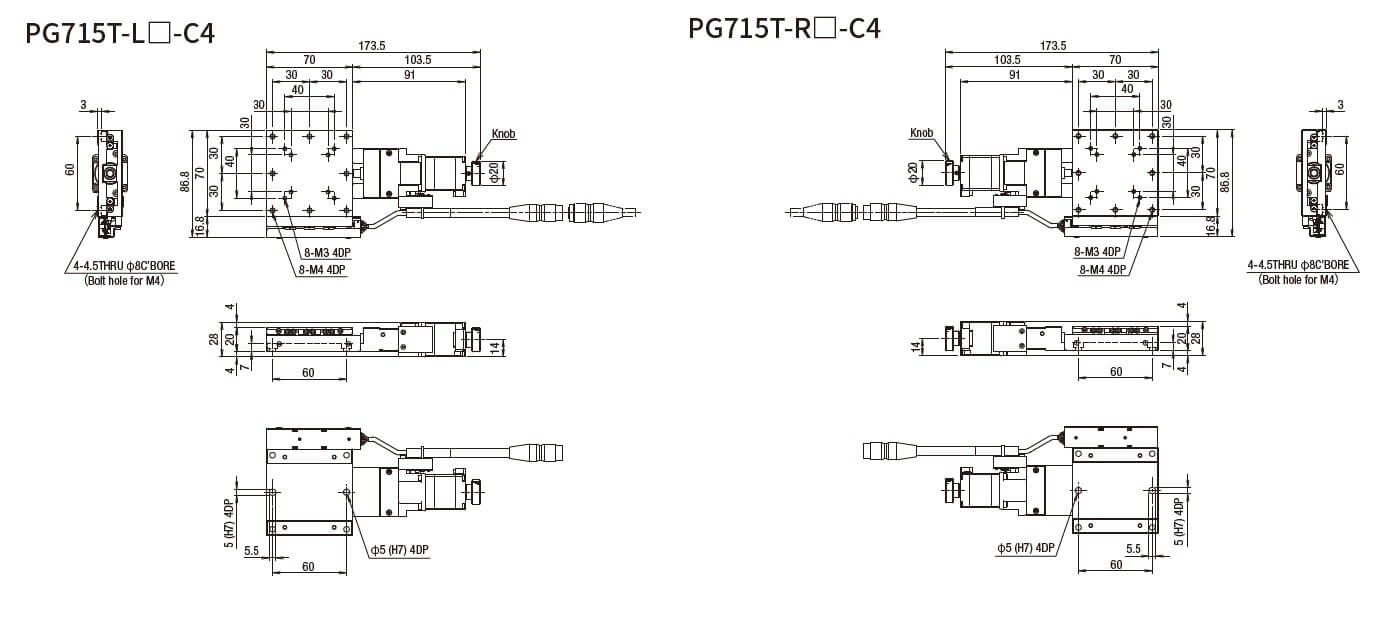

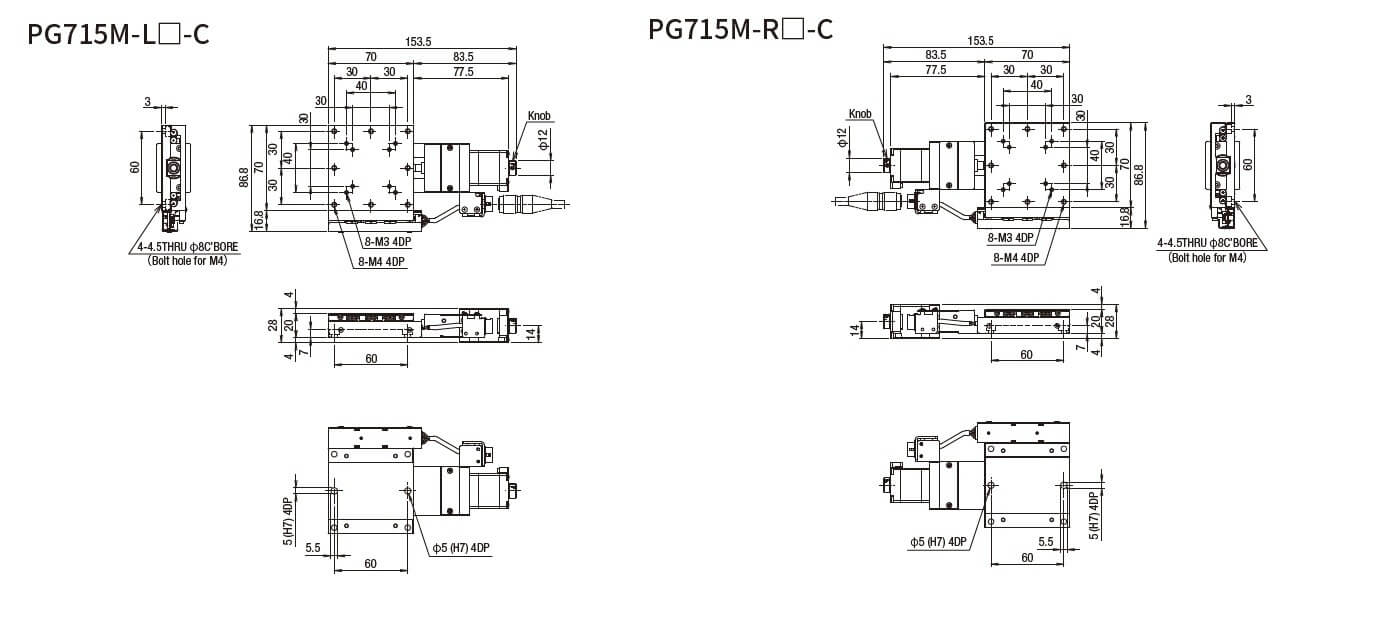

型號 |
反覆定位精度 |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器遮蓋位置 |
感應器電壓 [V] |
馬達選項 | 附屬電纜線選項 |
| PG715-L05AG-C | ±0.5μm | 70 x 70 | 15 | 10 | L | 5 | 標準 | 2米 |
