東方馬達
Oriental motor

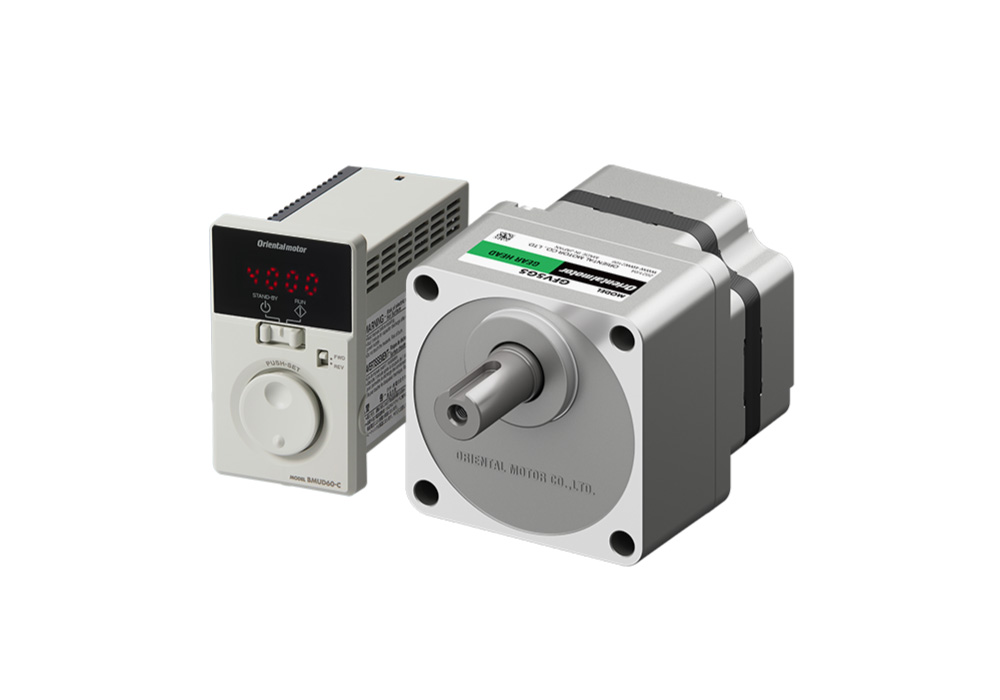

BMU 無刷馬達

BMU 系列

可簡單進行速度控制的設定旋鈕。只要連接馬達與驅動器,之後再將開關打開即可輕鬆配線。講究客戶使用方便性的BMU 系列全新問市。馬達採用小型、高輸出、高效率的新無刷馬達 NexBL。

數量:
加入詢價



馬達特徵

● 速度控制簡單、配線簡單

・裝有『轉一轉、按一下』和設定旋鈕,可輕鬆進行速
度控制
・配線簡單,只要連接馬達與驅動器,再打開開關即可
・已裝配馬達及減速機

●小型、高輸出、高效率化設計的無刷馬達

●搭載充實的功能

●備有電纜線、連接器型、防塵、防水規格連接器型

・連接器型:保護等級IP66規格
・防塵、防水規格連接器型:保護等級IP67規格

●達成更高轉矩、高強度化的4種減速機

以實惠售價,為您提供頂級的速度控制



█ 轉一轉、按一按。輕鬆進行速度控制。


轉動旋鈕,設定為喜好的轉速。 慢慢轉動,以每次1r/min產生變化。 按下旋鈕,轉速即確定 亦可鎖定旋鈕。





█ 簡單配線,立即啟動。


可輕鬆連接馬達與驅動器。 電源與I/O連接器為無螺絲型。 可利用開關立即起動。 馬達運轉方向切換亦只要ONE TOUCH。



█ 已裝配馬達及減速機


減速機與馬達出貨時已組裝為一體。減少客戶組裝作業,可立即安裝在設備上。
可拆卸減速機,以90°為單位變更安裝位置。可配合客戶的設備變更連接器位置。

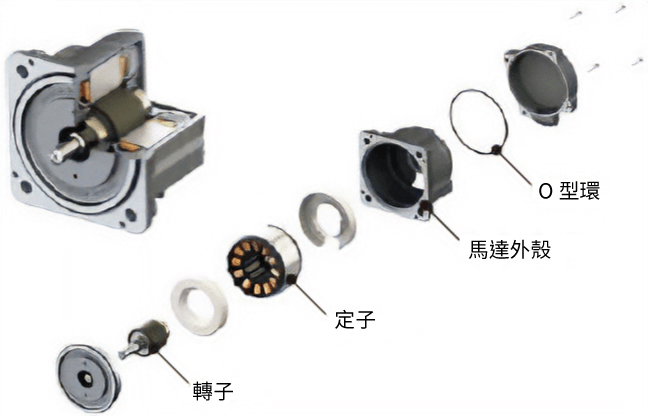

█ 小型、高輸出、高效率化設計的無刷馬達


無刷馬達可展現DC馬達的優點,
具備優異的速度安定性及廣大的速度控制範圍,
由於轉子部採用永久磁鐵,是一款實現節能化、
薄型化、高效率化的馬達。
碳刷與整流器 (換向器) 沒有機械接點,無需定期維修。

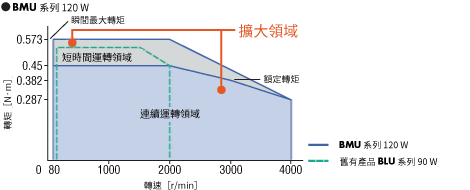

█ 最高轉速4000r/min 速度比1:50✽(為舊有產品的2.5倍)


BMU系列最高速度為4000r/min✽。實現速度比1:50(80∼4000r/min✽)。
速度變動率亦從舊有產品±0.5%大幅提升至±0.2%。
以頂級的速度控制滿足客戶需求。
※部分因減速機而異。



█ 可配合用途選擇高強度、高減速的減速機


除了舊有的平行軸減速機GFV減速機,產品種類新增高減速比的JV減速機,高強度腳座安裝的JB減速機,直交軸中空軸型JH減速機及中空軸扁平式減速機FR減速機。
大幅提升出力軸的容許載重或最大容許轉矩。此外,可對應各種安裝方式。



減速機額定壽命10,000小時
備有對應食品機械用H1潤滑油或防塵、防水規格

平行軸減速機 GFV 減速機

※ 電纜線為IP40。



高減速比種類充實,且減速機形狀容易安裝
平行軸減速機 JV 減速機 腳座安裝 JB 減速機



可用於節省空間用途、高容許轉矩
直交軸中空軸型減速機
JH減速機
中空軸扁平式減速機
FR減速機



█ 打開驅動器的正面面板,即可設定各種功能。


〈正面面板打開時可設定的代表功能〉

.馬達起動/停止*

.轉速的調整*

.轉速的設定*

.運轉方向的切換*

.顯示的切換

.設定減速/增速比時的轉速顯示

.加減速時間的設定

.旋鈕操作鎖定

.4速運轉的速度設定

.轉速的上限/下限設定

.外部運轉信號的有效化

.外部輸入/輸出信號的分配

.過負載Alarm檢知時間的設定軸拘束時除外

.出力軸簡易保持功能
*闔上正面面板仍可設定。

東方馬達 oriental motor BMU 無刷馬達

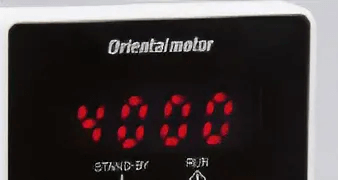

█ 速度顯示


顯示以1 r/min為單位的馬達轉速。此外,計算輸送帶減速比,設定成「減速比」參數,即可以m/s顯示輸送帶搬運速度。可直接確認輸送帶搬運速度。

東方馬達 oriental motor BMU 無刷馬達 速度顯示

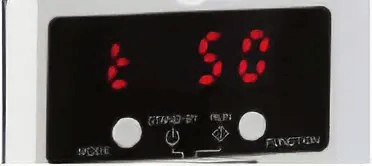

█ 負載率的顯示


將馬達的額定轉矩視為100%,可透過百分比顯示負載率(40200%)。除了可確認裝置起動時的負載狀態外,亦可確認長年變化下的負載狀態。

東方馬達 oriental motor BMU 無刷馬達 負載率的顯示

顯示為負載率50

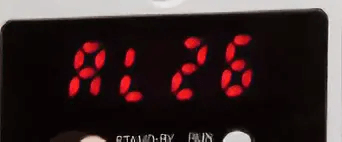

█ 保護功能


搭載過負載保護功能與過電壓保護功能等各種保護功能。當保護功能運作,除了在顯示器上顯示Alarm代碼外,也會輸出Alarm信號。

東方馬達 oriental motor BMU 無刷馬達 保護功能

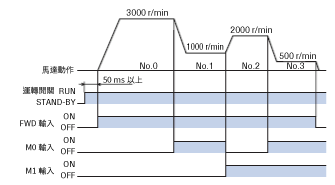

█ 可進行4速運轉


可將資料設定成運轉資料No.0No.1No.2No.3,進行M0M1端子的輸入切換,以執行4速運轉。

東方馬達 oriental motor BMU 無刷馬達 可進行4速運轉

. 4速運轉時,無法利用外部輸入信號切換運轉方向 。



注意事項
4速運轉時,無法利用外部輸入信號切換運轉方向。
(30、60、120W時)



█ 設定加減速時間


要進行加速時間、減速時間的設定時,除了可調整加減速時間設定器外,亦可進行數位設定。

.設定範圍: 0.015.0秒(初始值:0.5秒)

數位設定時,可以分別獨立設定加速時間、減速時間。
可細部調整搬運物起動停止時的衝擊緩和,配合生產節拍自由設定時間。



█ 停止時保持出力軸


馬達停止時,能以電力保持負載。(保持力約為額定轉矩的50%)



注意事項
對驅動器的電源供給為OFF時,將失去保持力。停電時,無法防止落下。



█ 其他功能


.鎖定旋鈕
可利用旋鈕操作,防止不慎變更速度或編輯和刪除資料。

.可設定成「正面面板操作無效」
以外部信號運轉時,可將正面面板的開關操作設為「無效」。

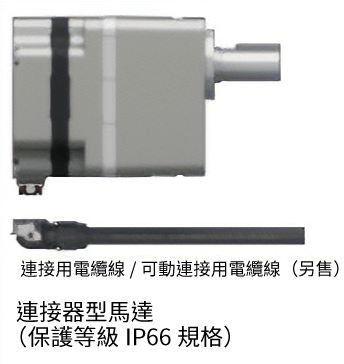

連接器型的特徵

█ 保護等級IP66※


全新開發小型馬達專用連接器。實現了馬達與驅動器間的直接連接。
此外,配合馬達構造,提高防塵、防水性能,實現保護等級IP66*。



● 新型連接器

內藏橡皮墊圈、O型環,提高防水性能。
此外,由於為不需要螺絲固定的鎖緊把手式,因此可簡單連接。



● 連接器構造

東方馬達 oriental motor BMU 無刷馬達 連結機構

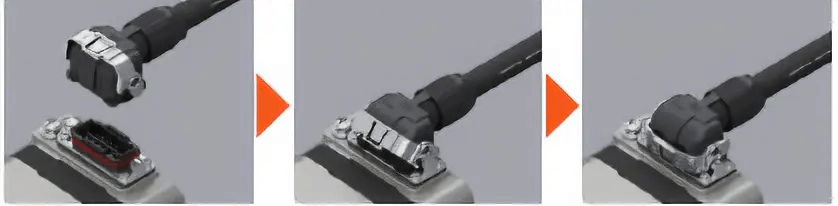

● 安裝方式

東方馬達 oriental motor BMU 無刷馬達 安裝方式
插入連接器                                   扳下鎖緊把手                                  連接完成



● 標準搭載不鏽鋼出力軸  ※

出力軸特別採用防鏽、耐蝕性佳的不鏽鋼(材料:SUS303)。
此外,平行鍵或安裝用螺絲亦使用不鏽鋼材料。
※組合的減速機種類因保護等級而異。



█ 對應食品機械用H1潤滑油(平行軸GFV減速機30W~120W)


產品種類包含在減速機部(齒輪、軸承、油封)
使用食品機械用H1潤滑油的減速機。(減速機額定壽命:5000小時)
何謂食品機械用H1潤滑油?

由NSF 由NSF登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。

何謂NSF(NSF International)

總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。

※ 組合馬達部為舊有產品。



█ 保護等級IP66※

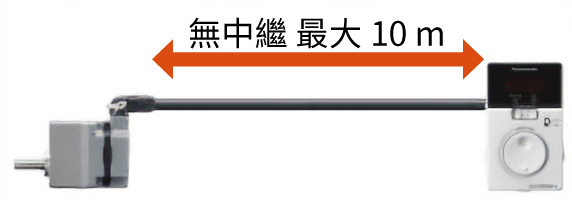

● 直接連接馬達與驅動器

無中繼最長可連接至10m。
不需要電纜線的中繼處理。此外,動力線、信號線、接地線僅需使用1條電纜線,可減輕配線作業。



● 可以選擇電纜線出線

馬達電纜線出線方向有3種選擇,以配合設備。



高強度、高減速的減速機種類

除了舊有的平行軸減速機GFV減速機,產品種類新增高減速比的JV減速機,高強度腳座安裝的JB減速機,直交軸中空軸型JH減速機及中空軸扁平式減速機FR減速機。
大幅提升出力軸的容許載重或最大容許轉矩。此外,可對應各種安裝方式。

減速機種類 平行軸減速機 腳座安裝減速機 直交軸減速機 中空軸扁平式
減速機
GFV減速機 JV減速機 JB減速機 JH減速機 FR減速機
外觀
特徵 ・不鏽鋼軸 ・高減速比~1/450
・不鏽鋼軸
・腳座安裝一體型
・高剛性
・高減速比~
 1/1200
・節省空間、
 節省成本
・高強度
・不鏽鋼軸
・節省空間、
 節省成本
・高容許轉矩
・長壽命
輸出 30W, 60W, 120W
200W, 300W, 400W
200W, 300W, 400W 200W, 300W, 400W 60W, 120W, 200W
300W, 400W
30W, 60W, 120W
保護等級 IP66 IP66 IP44 IP66 IP65
減速比 5~200 100~450 5~120 5~200 5~200
容許懸吊載重/
容許推力載重
1400N/400N 3123N/480N 3672N/577N 2405N/550N 1500N / 500N
容許轉矩 70N ・ m 198N ・ m 518N ・ m 82.8N ・ m 65N ・ m



※容許懸吊載重、容許推力載重、容許轉矩值的運轉條件如下。
 因輸出類型、減速機減速比而異。(FR減速機輸出120W)

輸出 :200W
馬達軸的轉速 :3000r/min
減速比 :各減速機最大的減速比
例:GFV 減速機時,減速比 200)



平行軸減速機

█ GFV減速機的特徵


● 出力軸前端實施螺孔加工

減速機的出力軸前端已進行螺孔加工。
可作為防止傳動零件脫落用的輔助工具。
※僅安裝尺寸 80mm 以上

提升安裝精度

出力軸凸緣部及安裝面實施切削加工。
提升與機器的安裝精度。

高強度減速機

以熱處置提升齒輪強度,達成軸承的大軸徑化,實現高強度。
和相同安裝尺寸的AC 馬達用減速機相比,具有2~3倍的高容許轉矩,實現設備的小型化。

長壽命

採用特殊軸承與高速運轉用潤滑油的長壽命減速機。
額定壽命達 10,000 小時。



█ 對應食品機械用H1潤滑油(平行軸GFV減速機30W~120W)


產品種類包含在減速機部(齒輪、軸承、油封)
使用食品機械用H1潤滑油的減速機。(減速機額定壽命:5000小時)
何謂食品機械用H1潤滑油?

由NSF 由NSF登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。

何謂NSF(NSF International)

總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。

※ 組合馬達部為舊有產品。



█ JV減速機的特徵


● 可安裝在凸緣面




● 高減速比

提供減速比最高達1/450 的產品種類。

● 可簡單維修、更換減速機

若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。

● 短交期即可交貨

比方說,5 台以內在下單 10 天後即可出貨。
※因本公司工作日、機種、類型而異。



█ GFV 減速機, JV 減速機 共同特徵


● 高容許轉矩

轉矩不會飽和,可將馬達轉矩發揮至極致。



腳座安裝JB減速機的特徵

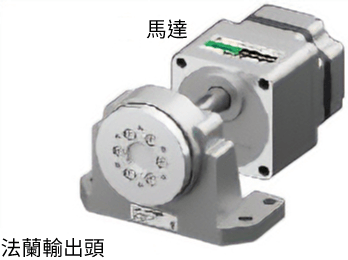

█ JB減速機


● 不需要安裝腳座

可立即安裝在設備上的形狀。

● 高剛性、一體構造

安裝面一體構造,易於軸心設計。

● 高容許轉矩

轉矩不會飽和,可將馬達轉矩發揮至極致。

● 高強度

● 高減速比

提供減速比最高達1/1200的產品種類

● 最適合負載慣性慣量或容許轉矩大的機構

腳座安裝減速機JB 減速機的最大減速比為 1/1200 ,因此適合負載慣性慣量或容許轉矩大的機構。

輸送帶設置示意圖(腳座安裝JB 減速機)

● 可簡單維修、更換減速機

若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。



● 短交期即可交貨

※因本公司工作日、機種、類型而異。



直交軸減速機

█ JH減速機的特徵


● 節省空間

垂直配置馬達以節省空間。

● 節省成本

可減少使用聯軸器與皮帶· 輪等,對於零件成本與組裝工時的刪減有幫助。

● 高容許轉矩

雖為高減速比,但容許轉矩不會飽和。
可將馬達的轉矩運用至極限。

● 高強度

與平行軸減速機相比,容許懸吊載重約2倍,容許推力載重約 1.7 倍。

● 可簡單維修、更換減速機

若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。

● 短交期即可交貨

※因本公司工作日、機種、類型而異。



█ FR 減速機的特徵


節省空間

未使用連結零件,直接連結驅動軸,實現了設備的節省空間化。


節省成本

可減少使用聯軸器與皮帶·輪等,對於零件成本與組裝工時的刪減有幫助。

高容許轉矩

雖為高減速比,但容許轉矩不會飽和。
可將馬達的轉矩運用至極限。



高容許轉矩、長壽命

力求提升減速機外殼的剛性與齒輪及軸承的大軸徑化,實現高容許轉矩、長壽命。
額定壽命達10000小時。



防塵、防水規格連接器型

200W輸出機型備有防塵、防水規格連接器型(保護等級 IP67 )。
防塵、防水構造適用於沾附灰塵或水的環境,可直接水洗。



█ 保護等級IP67


可在沾附灰塵或水的環境下使用。
安裝在設備上時可直接水洗。不需保護外蓋。

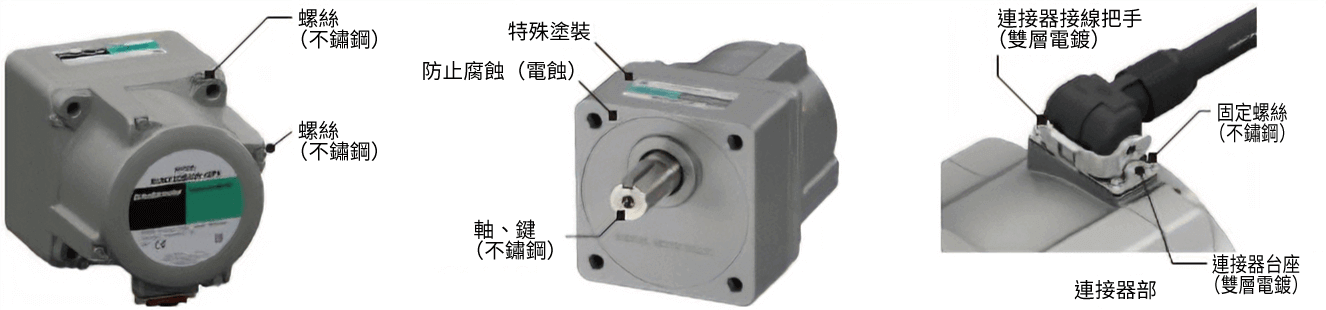

█ 提高耐腐蝕性


表面施加特殊塗裝,不易生鏽,出力軸與螺絲使用不鏽鋼材質。
安裝面有塗裝,即使安裝於不鏽鋼設備也不易生鏽。

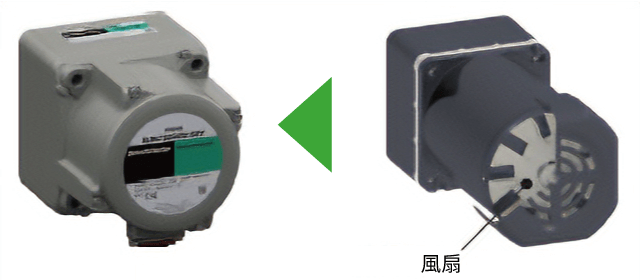

█ 提高環境耐受性


高效率馬達故不需搭載冷卻風扇。
因此亦無需擔心會使外部灰塵揚起。



 3種電纜線出線方向


配合設備電纜線有3 種出線方向可供選擇,提高設備設計的自由度。
馬達、驅動器之間,無需中繼可直接連接。對應ONE TOUCH 鎖定。


出力軸側出線

反出力軸側出線

垂直出線



系統構成

馬達、驅動器、連接用電纜線分開購買。
東方馬達 oriental motor BMU 無刷馬達 系統構成

[BMU]周邊配件選購指南



影音專區

無刷馬達 Brushless Motor形象影片



延伸閱讀

碳中和,您CATCH到了嗎?

 ■連接器型

馬達、驅動器、連接用電纜線個別購買。



出力軸型/
出力軸材質
安裝尺寸
[mm]
輸出
[W]
減速比 保護等級 定格電壓
[V]
連接用電纜線
平行軸
減速機
GFV減速機/
不鏽鋼出力軸
裝配型
60 30 5~200 IP66 單相100-120
單相200-240
三相200-240
0.5~10m
出力軸側出線/
反出力軸側出線
出力軸側出線
80 30
90 120
110 200
110 300 5~100 單相 200-240
三相 200-240
110 400 5~50 三相 200-240
GFV減速機
對應H1潤滑油/
不鏽鋼出力軸
60 30 5~200 單相 100-120
單相 200-240
三相 200-240
80 60
90 120
JV減速機/
不鏽鋼出力軸
圓軸型
*1 200 300、450 IP66 單相100-120
單相200-240
三相200-240
300 200~450 單相 200-240
三相 200-240
400 100~450 三相 200-240
脚座安裝減速機 JB減速機/
鐵製出力軸
脚座安裝減速機 JB減速機/鐵製出力軸
*1 200 5~1200 IP44 單相100-120
單相200-240
三相200-240
300 5~600 單相 200-240
三相 200-240
400 三相 200-240
直交軸中空軸型減速機JH減速機/
不鏽鋼出力軸
直交軸中空軸型JH減速機
*1 60 10~200 IP66 單相100-120
單相200-240
三相200-240
120
200 5~200
300 單相 200-240
三相 200-240
400 三相200-240
中空軸扁平式減速機FR減速機/
鐵製出力軸
中空軸扁平式減速機FR減速機/鐵製出力軸
*1 30 5~200 IP65 單相 100-120
單相 200-240
三相 200-240
60
120
200
300
400
圓軸型*2
不鏽鋼出力軸
圓軸型*2
60 30 - IP66 單相 100-120
單相 200-240
三相 200-240
60 60
90 120
90 200
90 300 單相 200-240
三相 200-240
90 400 三相200-240

✽1 詳細請參考產品外型圖。
✽2 圓軸型另有出力軸銑面加工類型。

JV減速機、JB減速機的連接器位置有下/上/左/右四個方向。(JH減速機有二個方向)詳細請洽詢廣億科技服務人員。



 ■防塵・防水規格連接器型

馬達、驅動器、連接用電纜線個別購買。

出力軸型/
出力軸材質
安裝尺寸
[mm]
輸出
[W]
減速比 保護等級 定格電壓
[V]
連接用電纜線

平行軸減速機
GFV減速機/
不鏽鋼出力軸

平行軸減速機GFV減速機/不鏽鋼出力軸

110

200
300
400

5~100 IP67 單相100-120
單相200-240
三相200-240
0.5~10m
出力軸出線/
反出力軸出線/
垂直出線

出力軸側出線



 ■電纜線型

馬達、驅動器、連接用電纜線個別購買。

出力軸型/
出力軸材質
安裝尺寸
[mm]
輸出
[W]
減速比 保護等級 定格電壓
[V]
連接用電纜線
平行軸減速機GFV減速機/
鐵製出力軸

平行軸減速機
60 30 5~200 IP40 單相100-120
單相200-240
三相200-240
1~10m
或未附電纜線
出力軸側出線
80 60
90 120
110 200
110 300 5~100 單相 200-240
三相 200-240
110 400 5~50 單相、三相200-240
圓軸型✽/
鐵製出力軸

圓軸型✽
60 30 - IP40 單相100-120
單相200-240
三相200-240
60 60
90 120
90 200
90 300 單相200-240
三相200-240
90 400 三相200-240

✽ 圓軸型另有出力軸銑面加工類型供您選擇。



如需產品圖檔,請洽廣億科技服務人員,謝謝!
