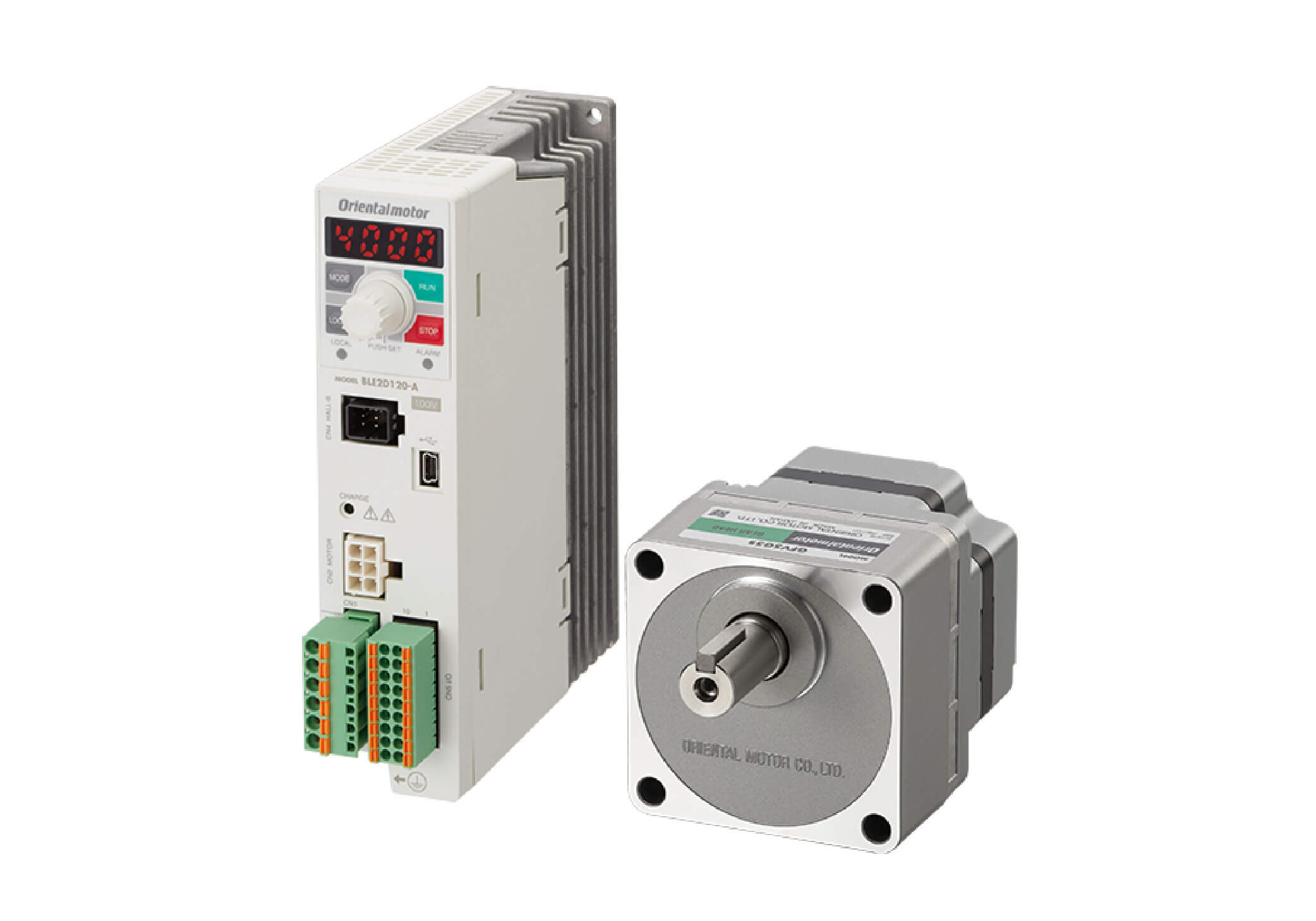

BLE2 無刷馬達
BLE2 系列
BLE系列機種全面更新。保留無刷馬達具有的優點,將馬達、驅動器、電纜線更新,兼顧高功能與方便使用性。實際使用之後,愈能感受到確實進化的先進機種。
BLE2系列實現「客戶的簡易使用性」。
* 依照組合的減速機種類不同,保護等級、出力軸材質皆有不同。
●充實的性能與功能
|
●容易使用、價格實惠
|
・速度控制範圍 80 4000r/min
・速度變動率±0.2%(數位設定時)
・可限制轉矩
・多段速運轉 最多 16 速
・可上下驅動及停止時保持位置(附電磁剎車)
・保護等級 IP66 (僅限馬達部)
・使用不鏽鋼出力軸,具高防鏽、耐蝕性
・具備監視、測試功能,有助於起動設備及避免異常
|
・利用驅動器本體進行數位設定、操作
・可利用小型、薄型驅動器緊密安裝
・可利用電腦或外部信號進行調速
・電纜線可選擇出線方向
・採直接連接,馬達、驅動器間 最長 20m
・產品種類 30W~400W
|
碳刷與整流器(換向器)沒有機械接點,無需定期維修。
120W、 200W 輸出機種,備有附電磁剎車馬達。 上下驅動(捲下運轉)時也能穩定速度控制、停止時保持位置(垂直、水平)。電磁剎車的ON/OFF 會與馬達運轉連動自動控制。因停電等導致電源 OFF 時,馬達會瞬間停止並保持負載。
減速機額定壽命10,000小時 對應食品機械用H1潤滑油,備有防塵防水規格 |
高減速比功能豐富,減速機形狀容易安裝 | ||
平行軸減速機GFV減速機
※ 電纜線型為IP40
|
平行軸減速機JV減速機
|
腳座安裝減速機JB減速機
|
|
適用於節省空間的用途、高容許轉矩 | |||
直交軸中空軸型減速機 JH減速機 |
中空軸扁平式減速機 FR減速機 |
搭載數位顯示面板的驅動器只要利用一個旋鈕即可輕鬆設定速度。
此外,連接用電纜線可選擇出線方向,直接連接最長可確保20 m的距離。
BLE2系列實現「客戶的簡易使用性」。
▌追求易於設置,安裝和接線 |
▌透過操作面板輕鬆設定 快速確實配線、連接 |
|
將操作面板搭載在前面。 |
由於採用彈簧式連接器,可快速、確實的配線。
|
此外,配合馬達構造,提高防塵、防水性能,實現保護等級IP66※ 。
內藏橡皮墊圈、O 型環,提高防水性能。
此外,由於為不需要螺絲固定的鎖定把手式,因此可簡單連接。(驅動器部為IP20)
● 標準搭載不鏽鋼軸※
出力軸特別採用防鏽、耐蝕性佳的不鏽鋼。
此外,平行鍵或安裝螺絲亦使用不鏽鋼。 ※保護等級或出力軸材質因組合的減速機種類而異。
|
減速機(齒輪、軸承、油封)潤滑採用食品機械用H1 潤滑油。
(減速機額定壽命:5000 小時)
何謂食品機械用 H1 潤滑油?
由NSF 登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。 何謂 NSF NSF International總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。
|
馬達的電纜線出線方向共有3種,可配合設備選擇。
出力軸側出線 | 反出力軸側出線 | 垂直出線 |
.小型、薄型驅動器
|
.將數台驅動器緊密安裝
|
|
|
|
|
緊密安裝的條件 |
使用資料設定軟體,即可啟動裝置且容易確認運轉狀態。
提供配合客戶使用狀況的功能。
4 個資料設定方法
|
|||
驅動器本體的操作面板
|
外部調速器
PAVR2-20K |
外部直流電壓
|
資料設定軟體
MEXE02* |
設定內容
|
用途、目的
|
設定值
|
設定方法
|
|||
操作面板
|
外部速度設定器 |
外部直流電壓
|
資料設定軟體
MEXE02 |
|||
轉速 |
可利用任意的轉速運轉。
|
80∼4000r/min
|
●
|
●
|
●
|
●
|
轉矩限制
|
可將馬達的最大輸出轉矩控制在安全範圍內或配合負載加以限制。
|
0∼300%
|
●
|
●
|
●
|
●
|
加減速時間
|
啟動時和停止時,為避免對負載施加衝擊,可設定加速時間、減速時間。
|
0∼15.0秒
|
●
|
-
|
-
|
●
|
多段速運轉
|
可透過2速以上的速度進行運轉。
|
最多16速
|
●
|
-
|
-
|
●
|
並列運轉
|
可將多台馬達以相同速度運轉。
|
20台以下
(使用可變電阻時) |
-
|
●
|
● |
-
|
介紹使用操作面板、資料設定軟體 MEXE02 的主要功能。
用途、目的
|
功能
|
內容
|
欲確認馬達的發生轉矩。
|
負載率顯示
|
將馬達的額定轉矩設為100%,顯示負載率。
(顯示範圍:0∼300%) |
欲顯示輸送帶搬運速度或利用減速機減速的速度。
|
減速比
|
設定減速比,顯示換算的轉速。
|
欲利用設定速度控制範圍內的速度運轉。
|
轉速的上下限設定
|
設定轉速的上限值及下限值。
|
欲於馬達運轉中變更速度。
|
速度示教
|
可在馬達運轉中以監視模式變更轉速。
|
欲使馬達在停止時簡易保持。
|
簡易保持轉矩
|
可在馬達停止時產生電氣的保持轉矩。(保持力可達額定轉矩的50%)
注意事項:對驅動器的電源供給若OFF,將失去保持力,無法用於停止時的掉落防止等。 |
欲緩和啟動時、停止時的衝擊。
|
衝擊緩和平滑設定
|
慢慢加速,以避免起動時、停止時搬運的負載不動,停止時也會慢慢停止的功能。
|
欲確認故障的發生內容。
|
Alarm
|
可鎖定過負載、連接不良、運轉操作錯誤等故障時的原因,迅速因應。
|
欲有助於動作確認或定期維修。
|
information
|
在輸出Alarm 前輸出。在各項Information的參數輸入適當值,有助於設備的維修。
|
欲保護已設定的資料。
|
編輯鎖定
|
禁止利用操作面板進行資料、參數編輯或刪除、本地操作運轉。
|
在各 Information 的監視項目設定任意的數值之後,即可在達到該數值時對外部輸出信號。
藉由 Information 功能的運作,可在發生 Alarm 停止之前察覺異狀,以避免設備停止的情形。
另外,將此資訊列入上位,將有助於調整產品的維修時機。
● 以LED 提示 Information 發生
發生 Information 時, ALARM LED 會閃爍橙色,以視覺方式提示。
不須連接監視用機器,可在問題發生前察覺。 |
● Information 功能範例
・TRIP Information 事先設定希望輸出的運轉數,達到該運轉數時即輸出。可預估維修時機。(馬達仍持續運轉) |
・驅動器溫度Information 事先設定希望輸出的溫度,在驅動器達到該溫度時即輸出。可避免設備因發生 Alarm 而停止。(馬達仍持續運轉) |
可配合各場景區分使用,有助於縮短裝置的啟動、調整時間並提高維修效率。
● 波形監視 起動時 如示波器般,可監視馬達的運轉狀態和輸出信號的狀態。請用於設備的起動.調整等時。 |
● Alarm監視 運轉時 維修 發生異常時,可確認異常內容和發生時的運轉狀態以及因應方法。由於可確認因應方法,因此可順利處理異常。 |
用於設備起動時,以縮短時間。
●可在試運轉的同時調整速度(速度示教) 起動時 可在與上位系統連接前一面試運轉,一面變更速度資料。變更後的速度資料直接設定、儲存,因此有助於縮短設備的起動時間。
|
● I/O測試 起動時 起動時 運轉時 可測試直接I/O 的輸出入信號。可執行輸入信號和外部直流電壓的監視、輸出信號的強制輸出。方便用於確認與上位系統接線的功能。 |
除了以往的平行軸減速機GFV 減速機,產品種類增加高減速比的 JV 減速機、高強度的腳座安裝 JB 減速機、直交軸中空軸型 JH 速機。大幅提升出力軸的容許載重或最大容許轉矩。
此外,可對應各種安裝方式。
減速機的種類
|
平行軸
GFV減速機 |
平行軸
JV減速機 |
腳座安裝
JB減速機 |
直交軸中空軸型
JH減速機 |
中空軸減速機 |
形狀
|
|
||||
輸出
|
30〜400W
|
200~400W
|
200~400W
|
60〜400W
|
30~120W |
特徵
|
・不鏽鋼軸 |
・高減速比~1/450 |
・腳座安裝一體型 |
・節省空間、節省成本 |
・節省空間、節省成本 |
保護等級
|
IP66
|
IP66
|
IP44
|
IP66
|
IP65
|
減速比
|
5~200
|
100~450
|
5~120
|
5~200
|
5~200
|
容許懸吊載重
|
1400N
|
3123N
|
3672N
|
2405N
|
1500N
|
容許推力載重
|
400N
|
480N
|
577N
|
550N
|
500N
|
最大容許轉矩
|
70N・m
|
198N・m
|
518N・m
|
82.8N・m
|
65N・m
|
※容許懸吊載重、容許推力載重、容許轉矩值的運轉條件如下。 |
||
輸出 | :200W | |
馬達軸的轉速 | :3000r/min | |
減速比 | :各減速機的最大減速比 (例 : GFV減速機減速比是200) |
● 出力軸前端實施螺孔加工 減速機的出力軸前端已進行螺孔加工。 |
● 提升安裝精度 出力軸凸緣部及安裝面實施切削加工。 ● 高強度減速機 以熱處置提升齒輪強度,達成軸承的大軸徑化,實現高強度。 ● 長壽命 採用特殊軸承與高速運轉用潤滑油的長壽命減速機。 |
產品種類包含在減速機部(齒輪、軸承、油封)使用食品機械用H1 潤滑油的減速機。(減速機額定壽命: 5000 小時)
何謂食品機械用 H1 潤滑油?
由NSF 登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。 何謂 NSF NSF International總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。
|
● 可安裝在凸緣面(JV減速機)
● 可簡單維修、更換減速機
若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。 |
● 高減速比(JV減速機) 提供減速比最高達1/450 的產品種類。
|
▌JB減速機的特徵
● 不需要安裝腳座 可立即安裝在設備上的形狀。 |
● 高剛性、一體構造 安裝面一體構造,易於軸心設計。 |
● 高容許轉矩 轉矩不會飽和,可將馬達轉矩發揮至極致。 |
● 高強度 |
● 最適合負載慣性慣量或容許轉矩大的機構 |
● 高減速比 提供減速比最高達1/1200的產品種類。
|
● 可簡單維修、更換減速機 若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。 |
▌JH減速機的特徵
● 節省空間 | ● 節省成本 可減少使用聯軸器與皮帶輪等,有助於減少零件成本與組裝工時。 |
● 高容許轉矩 雖為高減速比,但容許轉矩不會飽和。 可將馬達的轉矩運用至極限。 |
● 高強度 與平行軸減速機相比,容許懸吊載重約2倍,容許推力 載重約 1.7 倍。 |
● 可簡單維修、更換減速機 |
▌FR減速機的特徵
● 節省空間 未使用連結零件,直接連結驅動軸,實現了設備的節省空間化。 |
● 節省成本 可減少使用聯軸器與皮帶輪等,有助於減少零件成本與組裝工時。 |
● 高容許轉矩 雖為高減速比,但容許轉矩不會飽和。 可將馬達的轉矩運用至極限。 |
● 高容許轉矩、長壽命 力求提升減速機外殼的剛性與齒輪及軸承的大軸徑化, 實現高容許轉矩、長壽命。額定壽命達10000小時。 |
防塵、防水構造適用於沾附灰塵或水的環境,可直接水洗。
安裝在設備上時可直接水洗。不需保護外蓋。
▌提高耐腐蝕性
施加特殊塗裝不易生鏽,出力軸或螺絲使用不鏽鋼材質。
安裝面有塗裝,即使安裝於不鏽鋼設備也不易生鏽。
▌提高耐腐蝕性
高效率馬達故不需搭載冷卻風扇。
因此,不需擔心揚起外部灰塵。
▌3種電纜線出線方向
配合設備電纜線有3 種出線方向可供選擇,提高設備設計的自由度。
馬達、驅動器之間,無需中繼可直接連接。對應ONE TOUCH 鎖定。
出力軸側出線 |
反出力軸側出線 |
垂直出線 |
■連接器型
馬達、驅動器、連接用電纜線請個別訂購。
(在選擇類型後畫面會跳轉,將會顯示以「+」號連結的馬達、驅動器、連接用電纜線的候選品名。)
系列 | 安裝 尺寸[mm] |
額定 輸出[W] |
減速比 |
保護 等級 |
額定電壓[V] | 連接用電纜線 | |
---|---|---|---|---|---|---|---|
平行軸減速機 | GFV減速機 120W、200W 有附電磁剎車 |
60 | 30 | 5~200 | IP66 | 單相100-120 單相200-240 三相200-240 |
0.5~20m 出力軸側出線/ 反出力軸側出線/ 垂直出線※3 |
80 | 60 | ||||||
90 | 120 | ||||||
110 | 200 | 單相200-240 三相200-240 |
|||||
110 | 300 | 5~100 | |||||
110 | 400 | 5~50 | 三相200-240 | ||||
GFV減速機 食品機械 用對應H1潤滑油 |
60 | 30 | 5~200 | 單相100-120 單相200-240 三相200-240 |
|||
80 | 60 | ||||||
90 | 120 | ||||||
JV減速機 |
※1 | 200 | 300、450 | IP66 | 單相200-240 三相200-240 |
||
300 | 200~450 | ||||||
400 | 100~450 | 三項200-240 | |||||
腳座安裝JB減速機 |
※1 | 200 | 5~1200 | IP44 | 單相200-240 三相200-240 |
||
300 | 5~600 | ||||||
400 | 三相200-240 | ||||||
直交軸中空軸型JH減速機 |
※1 | 60 | 10~200 | IP66 | 單相100-120 單相200-240 三相200-240 |
||
120 | |||||||
200 | 5~200 | 單相200-240 三相200-240 |
|||||
300 | |||||||
400 | 三相200-240 | ||||||
中空軸扁平式減速機FR減速機/ 鐵製出力軸 |
※1 | 30 | 5~200 | IP65 | 單相100-120 單相200-240 三相200-240 |
||
60 | |||||||
120 | |||||||
圓軸※2 120W、 200W 有附電磁剎車 |
60 | 30 | - | IP66 | 單相100-120 單相200-240 三相200-240 |
||
60 | 60 | ||||||
90 | 120 | ||||||
90 | 200 | 單相200-240 三相200-240 |
|||||
90 | 300 | ||||||
90 | 400 | 三相200-240 |
※1 請參閱產品詳細內容頁面刊載的外形圖。
※2 圓軸型亦包含 出力軸部進行銑面加工部的類型 。
※3 垂直出線僅對應附電磁剎車。圓軸型請選擇電纜線出線方向以便安裝。
JV 減速機、 JB 減速機的連接器位置有下/上/右/左共 4 種方向的產品種類。( JH 減速機為 2 種方向)
■防塵、防水規格連接器型
馬達、驅動器、連接用電纜線請個別訂購。
(在選擇類型後畫面會跳轉,將會顯示以「+」號連結的馬達、驅動器、連接用電纜線的候選品名。)
出力軸型 | 安裝尺寸[mm] | 額定輸出[W] | 減速比 | 保護等級 | 額定電壓[V] | 連接用電纜線 |
平行軸減速機GFV減速機型 不鏽鋼軸 |
110 | 200 | 5~100 | IP67 | 單相、三相200-240 | 0.5~20m 出力軸側出線/ 反出力軸側出線/ 垂直出線 |
・馬達備有附安裝用螺絲/無安裝用螺絲2種。
■附電磁剎車馬達
減速機種類 | 馬達輸出 | |||||
30W | 60W | 120W | 200W | 300W | 400W | |
平行軸減速機GFV減速機 /圓軸型 | ● | ● | ||||
中空軸扁平式減速機FR減速機 | ● | ● |
