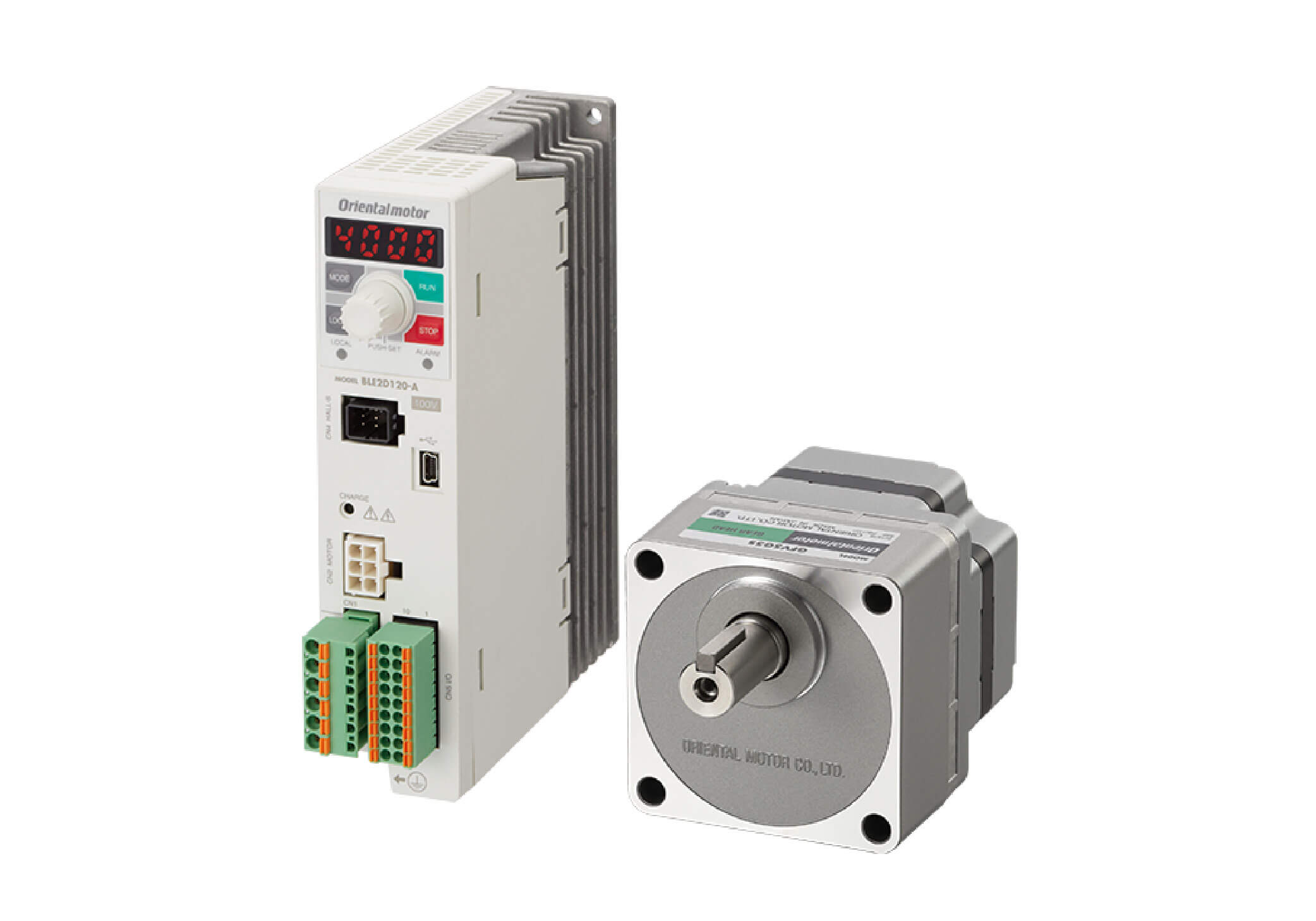

BLE2 無刷馬達

AC電源規格 BLE2 系列

BLE系列機種全面更新。保留無刷馬達具有的優點,將馬達、驅動器、電纜線更新,兼顧高功能與方便使用性。實際使用之後,愈能感受到確實進化的先進機種。

數量:
加入詢價

馬達特徵



█ BLE2系列的概要
更新馬達構造,機體更小,實現高輸出、高效率。
BLE2系列實現「客戶的簡易使用性」。
BLE2 系列的概要
* 依照組合的減速機種類不同,保護等級、出力軸材質皆有不同。



主要特徵

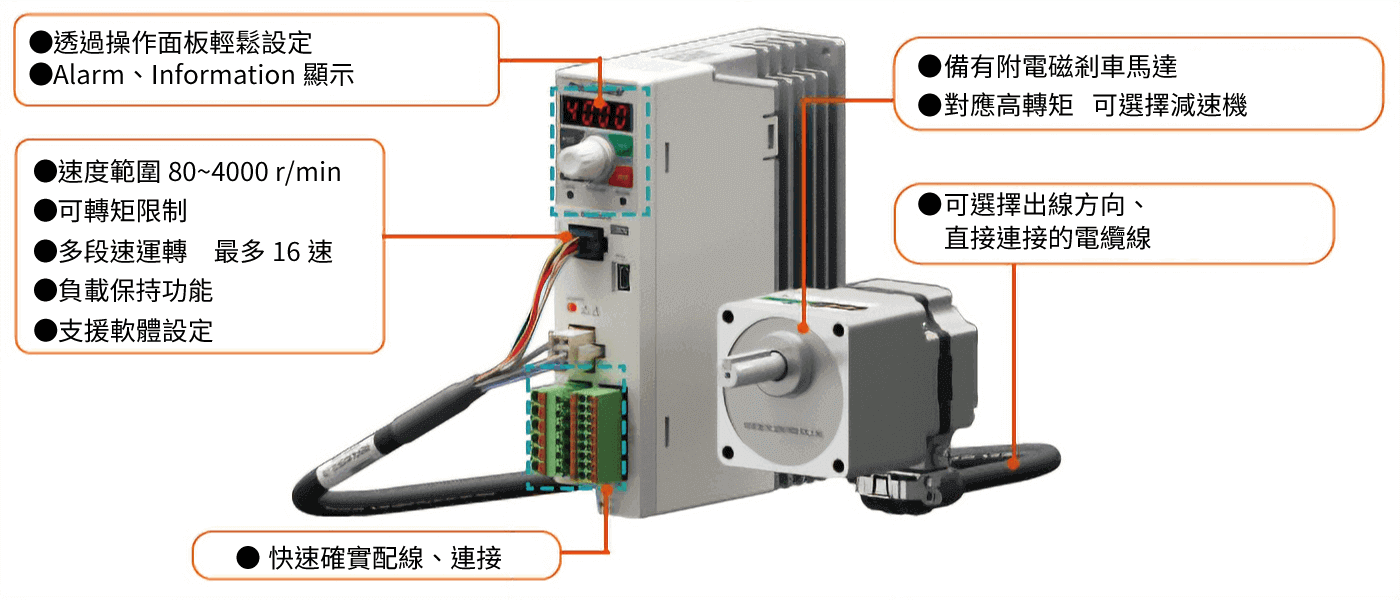

●充實的性能與功能
容易使用、價格實惠
・速度控制範圍 80 4000r/min
・速度變動率±0.2%(數位設定時)
・可限制轉矩
・多段速運轉 最多 16 速
・可上下驅動及停止時保持位置(附電磁剎車)
・保護等級 IP66 (僅限馬達部)
・使用不鏽鋼出力軸,具高防鏽、耐蝕性
・具備監視、測試功能,有助於起動設備及避免異常
・利用驅動器本體進行數位設定、操作
・可利用小型、薄型驅動器緊密安裝
・可利用電腦或外部信號進行調速
・電纜線可選擇出線方向
・採直接連接,馬達、驅動器間 最長 20m
・產品種類 30W~400W

無刷馬達的優點

無刷馬達可展現DC 馬達的優點,具備優異的速度安定性及廣大的速度控制範圍,由於轉子部採用永久磁鐵,是一款實現節能化、薄型化、高效率化的馬達。
碳刷與整流器(換向器)沒有機械接點,無需定期維修。

附電磁剎車,在上下驅動時可速度控制及停止時保持位置

120W、 200W 輸出機種,備有附電磁剎車馬達。 上下驅動(捲下運轉)時也能穩定速度控制、停止時保持位置(垂直、水平)。電磁剎車的ON/OFF 會與馬達運轉連動自動控制。因停電等導致電源 OFF 時,馬達會瞬間停止並保持負載。

※上下驅動時,會產生回生電力,因此須使用另售的回生電阻。

可配合用途選擇高強度、高減速的減速機

除了原有的平行軸減速機GFV減速機,產品種類增加高減速比JV減速機、高強度的腳座安裝JB減速機、直交軸中空軸型JH減速機、中空軸扁平式減速機FR減速機。大幅提升出力軸的容許載重和最大容許轉矩。此外,可對應各種安裝方式。
減速機額定壽命10,000小時
對應食品機械用H1潤滑油,備有防塵防水規格
高減速比功能豐富,減速機形狀容易安裝
平行軸減速機GFV減速機 平行軸減速機GFV減速機 平行軸減速機JV減速機 腳座安裝減速機JB減速機
平行軸減速機GFV減速機
※ 電纜線型為IP40
平行軸減速機JV減速機
腳座安裝減速機JB減速機
適用於節省空間的用途、高容許轉矩
直交軸中空軸型減速機 JH減速機 中空軸扁平式減速機 FR減速機
直交軸中空軸型減速機
JH減速機
中空軸扁平式減速機
FR減速機





█ 追求設定、設置、配線的簡易使用性
追求易於設置,安裝和接線
更新馬達構造,機體更小,實現高輸出、高效率。
搭載數位顯示面板的驅動器只要利用一個旋鈕即可輕鬆設定速度。
此外,連接用電纜線可選擇出線方向,直接連接最長可確保20 m的距離。
BLE2系列實現「客戶的簡易使用性」。
追求易於設置,安裝和接線

透過操作面板輕鬆設定
 快速確實配線、連接

將操作面板搭載在前面。
一面觀看數位顯示,使用操作鍵和設定旋鈕,即可設定運轉資料和參數。

由於採用彈簧式連接器,可快速、確實的配線。



保護等級IP66
全新開發小型馬達專用連接器。實現了馬達與驅動器間的直接連接。
此外,配合馬達構造,提高防塵、防水性能,實現保護等級IP66 。
● 新型連接器

內藏橡皮墊圈、O 型環,提高防水性能。
此外,由於為不需要螺絲固定的鎖定把手式,因此可簡單連接。(驅動器部為IP20)



 標準搭載不鏽鋼軸

出力軸特別採用防鏽、耐蝕性佳的不鏽鋼。
此外,平行鍵或安裝螺絲亦使用不鏽鋼。
※保護等級或出力軸材質因組合的減速機種類而異。
東方馬達 oriental motor BLEII 無刷馬達 出力軸搭載不鏽鋼軸



對應食品機械用H1 潤滑油(平行軸減速機 GFV 減速機 30W 120W)

減速機(齒輪、軸承、油封)潤滑採用食品機械用H1 潤滑油。
(減速機額定壽命:5000 小時)

何謂食品機械用 H1 潤滑油?

由NSF 登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。

何謂 NSF NSF International

總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。



※組合馬達部為舊有產品。

可選擇出線方向、直接連接的電纜線
 可以選擇電纜線出線

馬達的電纜線出線方向共有3種,可配合設備選擇。

出力軸側出線 反出力軸側出線 垂直出線



● 直接連接馬達與驅動器

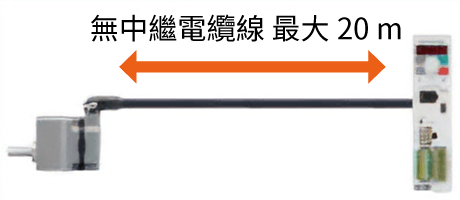

無中繼最長可連接至20m。不需要電纜線的中繼處理。此外,動力線、信號線、接地線僅需使用1條電纜線,可減輕配線作業。
東方馬達 oriental motor BLEII 無刷馬達 以連接用電纜線1條連接,不需要中繼處理


有效活用設置空間

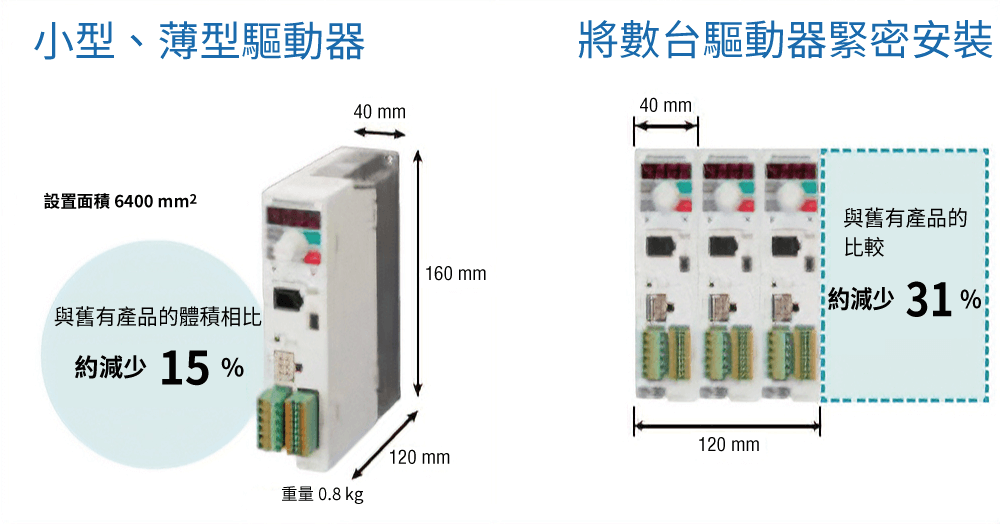

透過驅動器內部零件的最佳配置,體積更小、更薄。
可緊密安裝數台,能藉此省去設置空間,或在相同空間中增加使用軸數。
.小型、薄型驅動器
.將數台驅動器緊密安裝

東方馬達 oriental motor BLEII 無刷馬達薄型驅動器

東方馬達 oriental motor BLEII 無刷馬達 薄型驅動器



緊密安裝的條件
・ 環境溫度0∼+40°C(僅200W、400W 為0~+40°C)
・ 請安裝在散熱板(材質:鋁、相當於350×350×2 mm)上。
・ 最多緊密安裝台數:3台



█ 利用充實的功能支援客戶
搭載可配合4個資料設定方法與目的使用的各種功能。
使用資料設定軟體,即可啟動裝置且容易確認運轉狀態。
提供配合客戶使用狀況的功能。


運轉方法
本地操作運轉:利用操作面板運轉的方法。可用於試運轉。
遙控操作運轉:使用來自外部的信號或資料設定軟體MEXE02運轉的方法。

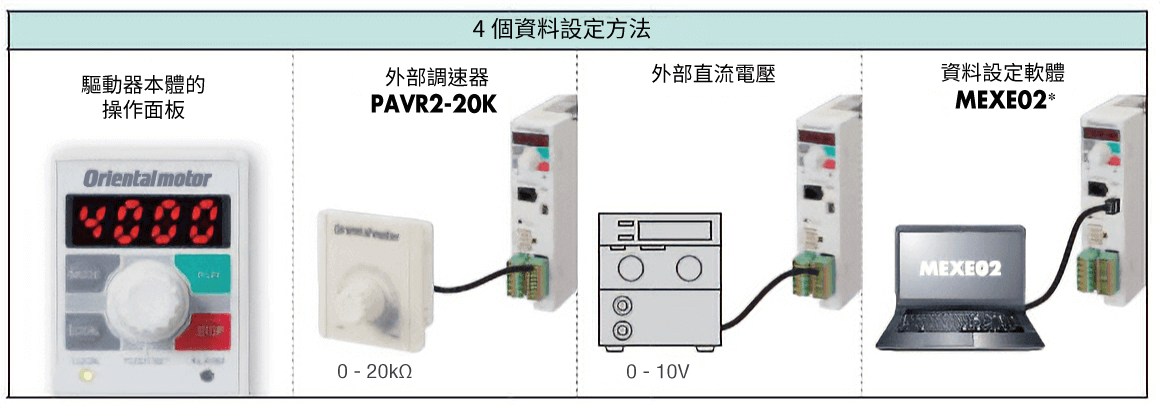

4 個資料設定方法
驅動器本體的操作面板

東方馬達 oriental motor BLEII 無刷馬達 驅動器本體的操作面板
外部調速器
PAVR2-20K
東方馬達 oriental motor BLEII 無刷馬達 外部調速器 PAVR2-20K
外部直流電壓

東方馬達 oriental motor BLEII 無刷馬達 外部直流電壓
資料設定軟體
MEXE02
東方馬達 oriental motor BLEII 無刷馬達 資料設定軟體 MEXE02*
* 使用資料設定軟體MEXE02時,可利用USB電纜線連接驅動器與電腦。


可設定的內容
設定內容
用途、目的
設定值
設定方法
操作面板

外部速度設定器
PAVR220K

外部直流電壓
資料設定軟體
MEXE02

轉速

可利用任意的轉速運轉。
80∼4000r/min
轉矩限制
可將馬達的最大輸出轉矩控制在安全範圍內或配合負載加以限制。
0∼300%
加減速時間
啟動時和停止時,為避免對負載施加衝擊,可設定加速時間、減速時間。
0∼15.0秒
-
-
多段速運轉
可透過2速以上的速度進行運轉。
最多16速
-
-
並列運轉
可將多台馬達以相同速度運轉。
20台以下
(使用可變電阻時)
-



-


主要的方便功能

介紹使用操作面板、資料設定軟體 MEXE02 的主要功能。

用途、目的
功能
內容
欲確認馬達的發生轉矩。
負載率顯示
將馬達的額定轉矩設為100%,顯示負載率。
(顯示範圍:0∼300%)
欲顯示輸送帶搬運速度或利用減速機減速的速度。
減速比
設定減速比,顯示換算的轉速。
欲利用設定速度控制範圍內的速度運轉。
轉速的上下限設定
設定轉速的上限值及下限值。
欲於馬達運轉中變更速度。
速度示教
可在馬達運轉中以監視模式變更轉速。
欲使馬達在停止時簡易保持。
簡易保持轉矩
可在馬達停止時產生電氣的保持轉矩。(保持力可達額定轉矩的50%)
注意事項:對驅動器的電源供給若OFF,將失去保持力,無法用於停止時的掉落防止等。
欲緩和啟動時、停止時的衝擊。
衝擊緩和平滑設定
慢慢加速,以避免起動時、停止時搬運的負載不動,停止時也會慢慢停止的功能。
欲確認故障的發生內容。
Alarm
可鎖定過負載、連接不良、運轉操作錯誤等故障時的原因,迅速因應。
欲有助於動作確認或定期維修。
information
在輸出Alarm 前輸出。在各項Information的參數輸入適當值,有助於設備的維修。
欲保護已設定的資料。
編輯鎖定
禁止利用操作面板進行資料、參數編輯或刪除、本地操作運轉。

有助於預防保全、預知保全的 Information 功能
在各 Information 的監視項目設定任意的數值之後,即可在達到該數值時對外部輸出信號。
藉由 Information 功能的運作,可在發生 Alarm 停止之前察覺異狀,以避免設備停止的情形。
另外,將此資訊列入上位,將有助於調整產品的維修時機。

● 以LED 提示 Information 發生

發生 Information 時, ALARM LED 會閃爍橙色,以視覺方式提示。
不須連接監視用機器,可在問題發生前察覺。



● Information 功能範例

・TRIP Information

事先設定希望輸出的運轉數,達到該運轉數時即輸出。可預估維修時機。(馬達仍持續運轉)

・驅動器溫度Information

事先設定希望輸出的溫度,在驅動器達到該溫度時即輸出。可避免設備因發生 Alarm 而停止。(馬達仍持續運轉)



使用資料設定軟體MEXE02的有用功能
資料設定軟體除了可設定如上述的運轉資料或參數之外,也有各種監視功能或測試功能。



監視功能
搭載確認馬達運轉狀態等所需的豐富監視功能。
可配合各場景區分使用,有助於縮短裝置的啟動、調整時間並提高維修效率。

● 波形監視  起動時

如示波器般,可監視馬達的運轉狀態和輸出信號的狀態。請用於設備的起動.調整等時。

● Alarm監視  運轉時 維修

發生異常時,可確認異常內容和發生時的運轉狀態以及因應方法。由於可確認因應方法,因此可順利處理異常。



測視功能
可單獨運轉馬達或與上位系統進行連接確認的功能。
用於設備起動時,以縮短時間。

可在試運轉的同時調整速度(速度示教)  起動時

可在與上位系統連接前一面試運轉,一面變更速度資料。變更後的速度資料直接設定、儲存,因此有助於縮短設備的起動時間。



 I/O測試 起動時  起動時 運轉時

可測試直接I/O 的輸出入信號。可執行輸入信號和外部直流電壓的監視、輸出信號的強制輸出。方便用於確認與上位系統接線的功能。


█ 高強度、高減速的減速機種類

除了以往的平行軸減速機GFV 減速機,產品種類增加高減速比的 JV 減速機、高強度的腳座安裝 JB 減速機、直交軸中空軸型 JH 速機。大幅提升出力軸的容許載重或最大容許轉矩。
此外,可對應各種安裝方式。

減速機的種類
平行軸
GFV減速機
平行軸
JV減速機
腳座安裝
JB減速機
直交軸中空軸型
JH減速機
中空軸減速機
形狀

東方馬達 oriental motor 平行軸 GFV減速機

輸出
30〜400W
200~400W
200~400W
60〜400W

30~120W

特徵

・不鏽鋼軸

 ・高減速比~1/450
・不鏽鋼

・腳座安裝一體型
・高剛性
・高減速比~1/1200

・節省空間、節省成本
・高強度
・不鏽鋼軸

・節省空間、節省成本
・高容許轉矩
・長壽命

保護等級
IP66
IP66
IP44
IP66
IP65
減速比
5~200
100~450
5~120
5~200
5~200
容許懸吊載重
1400N
3123N
3672N
2405N
1500N
容許推力載重
400N
480N
577N
550N
500N
最大容許轉矩
70N・m
198N・m
518N・m
82.8N・m
65N・m

※容許懸吊載重、容許推力載重、容許轉矩值的運轉條件如下。
因輸出類型、減速機減速比而異。(FR減速機為輸出120W)

輸出 :200W
馬達軸的轉速 :3000r/min
減速比 :各減速機的最大減速比
(例 : GFV減速機減速比是200)

GFV減速機的特徵

● 出力軸前端實施螺孔加工

減速機的出力軸前端已進行螺孔加工。
可作為防止傳動零件脫落用的輔助工具。
※僅安裝尺寸 80mm 以上

● 提升安裝精度

出力軸凸緣部及安裝面實施切削加工。
提升與機器的安裝精度。

● 高強度減速機

以熱處置提升齒輪強度,達成軸承的大軸徑化,實現高強度。
和相同安裝尺寸的AC 馬達用減速機相比,具有2~3倍的高容許轉矩,實現設備的小型化。

● 長壽命

採用特殊軸承與高速運轉用潤滑油的長壽命減速機。
額定壽命達 10000 小時。


食品機械用H1 潤滑油對應

產品種類包含在減速機部(齒輪、軸承、油封)使用食品機械用H1 潤滑油的減速機。(減速機額定壽命: 5000 小時)

何謂食品機械用 H1 潤滑油?

由NSF 登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。

何謂 NSF NSF International

總部設置於美國的第三方認證機關,提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。



※組合馬達部為舊有產品。

JV減速機的特徵
可安裝在凸緣面(JV減速機)

 可簡單維修、更換減速機

若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。

 高減速比(JV減速機)

提供減速比最高達1/450 的產品種類。





JB減速機的特徵


 不需要安裝腳座
 可立即安裝在設備上的形狀。
● 高剛性、一體構造

安裝面一體構造,易於軸心設計
 高容許轉矩
 轉矩不會飽和,可將馬達轉矩發揮至極致。
 高強度

 最適合負載慣性慣量或容許轉矩大的機構
腳座安裝減速機JB 減速機的最大減速比為 1/1200 ,因此適合負載慣性慣量或容許轉矩大的機構。

 高減速比

提供減速比最高達1/1200的產品種類。

 可簡單維修、更換減速機

若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。



JH減速機的特徵


 節省空間  節省成本
可減少使用聯軸器與皮帶輪等,有助於減少零件成本與組裝工時。
 高容許轉矩
 雖為高減速比,但容許轉矩不會飽和。
 可將馬達的轉矩運用至極限。
 高強度
 與平行軸減速機相比,容許懸吊載重約2倍,容許推力
 載重約 1.7 倍。

 可簡單維修、更換減速機
若事後想變更減速比或需要維修減速機時,只需輕鬆更換減速機即可。





FR減速機的特徵


 節省空間
未使用連結零件,直接連結驅動軸,實現了設備的節省空間化。
 節省成本
可減少使用聯軸器與皮帶輪等,有助於減少零件成本與組裝工時。
 高容許轉矩
 雖為高減速比,但容許轉矩不會飽和。
 可將馬達的轉矩運用至極限。
 高容許轉矩、長壽命

力求提升減速機外殼的剛性與齒輪及軸承的大軸徑化,
 實現高容許轉矩、長壽命。額定壽命達10000小時。

█ 防塵、防水規格連接器型
200W輸出機型備有防塵、防水規格連接器型(保護等級 IP67 )。
防塵、防水構造適用於沾附灰塵或水的環境,可直接水洗。

保護等級IP67
可在沾附灰塵或水的環境下使用。
安裝在設備上時可直接水洗。不需保護外蓋。



提高耐腐蝕性


 施加特殊塗裝不易生鏽,出力軸或螺絲使用不鏽鋼材質。
安裝面有塗裝,即使安裝於不鏽鋼設備也不易生鏽。



提高耐腐蝕性


高效率馬達故不需搭載冷卻風扇。
因此,不需擔心揚起外部灰塵。



3種電纜線出線方向


配合設備電纜線有3 種出線方向可供選擇,提高設備設計的自由度。
馬達、驅動器之間,無需中繼可直接連接。對應ONE TOUCH 鎖定。


出力軸側出線

反出力軸側出線

垂直出線





系統構成
馬達、驅動器、連接用電纜線無附送
東方馬達 oriental motor BLEII 無刷馬達 系統構成


 ■連接器型

馬達、驅動器、連接用電纜線請個別訂購。
(在選擇類型後畫面會跳轉,將會顯示以「+」號連結的馬達、驅動器、連接用電纜線的候選品名。)



系列 安裝
尺寸[mm]
額定
輸出[W]
減速比

保護

等級

額定電壓[V] 連接用電纜線
平行軸減速機 GFV減速機
GFV減速機
120W、200W
有附電磁剎車
60 30 5~200 IP66 單相100-120
單相200-240
三相200-240
0.5~20m
出力軸側出線/
反出力軸側出線/
垂直出線※3
80 60
90 120
110 200 單相、三相200-240
110 400 5~50 三相200-240
GFV減速機
食品機械
用對應H1潤滑油
GFV減速機
60 30 5~200 單相100-120
單相200-240
三相200-240
80 60
90 120
JV減速機
JV減速機
※1 200 300、450 IP66 單相、三相200-240
腳座安裝JB減速機
圓軸
※1 200 5~1200 IP44 單相、三相200-240
直交軸中空軸型JH減速機
直交軸中空軸型JH減速機
※1 60 10~200 IP66 單相100-120
單相200-240
三相200-240
120
200 5~200 單相200-240
三相200-240
中空軸扁平式減速機FR減速機/
鐵製出力軸
中空軸扁平式減速機FR減速機/ 鐵製出力軸
※1 30 5~200 IP65 單相100-120
單相200-240
三相200-240
60
120
200
300
400
圓軸※2
腳座安裝JB減速機
120W、 200W
有附電磁剎車
60 30 IP66 單相100-120
單相200-240
三相200-240
60 60
90 120
90 200 單相、三相200-240
90 400 三相200-240



※1 請參閱產品詳細內容頁面刊載的外形圖。
※2 圓軸型亦包含 出力軸部進行銑面加工部的類型 。
※3 垂直出線僅對應附電磁剎車。圓軸型請選擇電纜線出線方向以便安裝。

JV 減速機、 JB 減速機的連接器位置有下/上/右/左共 4 種方向的產品種類。( JH 減速機為 2 種方向)



■防塵、防水規格連接器型

馬達、驅動器、連接用電纜線請個別訂購。
(在選擇類型後畫面會跳轉,將會顯示以「+」號連結的馬達、驅動器、連接用電纜線的候選品名。)

出力軸型 安裝尺寸[mm] 額定輸出[W] 減速比 保護等級 額定電壓[V] 連接用電纜線
平行軸減速機GFV減速機型
不鏽鋼軸

GFV減速機
110 200
300
400
5~100 IP67 單相、三相200-240 0.5~20m
出力軸側出線/
反出力軸側出線/
垂直出線

GFV減速機

・馬達備有附安裝用螺絲/無安裝用螺絲2種。



■附電磁剎車馬達

減速機種類 馬達輸出
30W 60W 120W 200W 300W 400W
平行軸減速機GFV減速機 /圓軸型
中空軸扁平式減速機FR減速機
