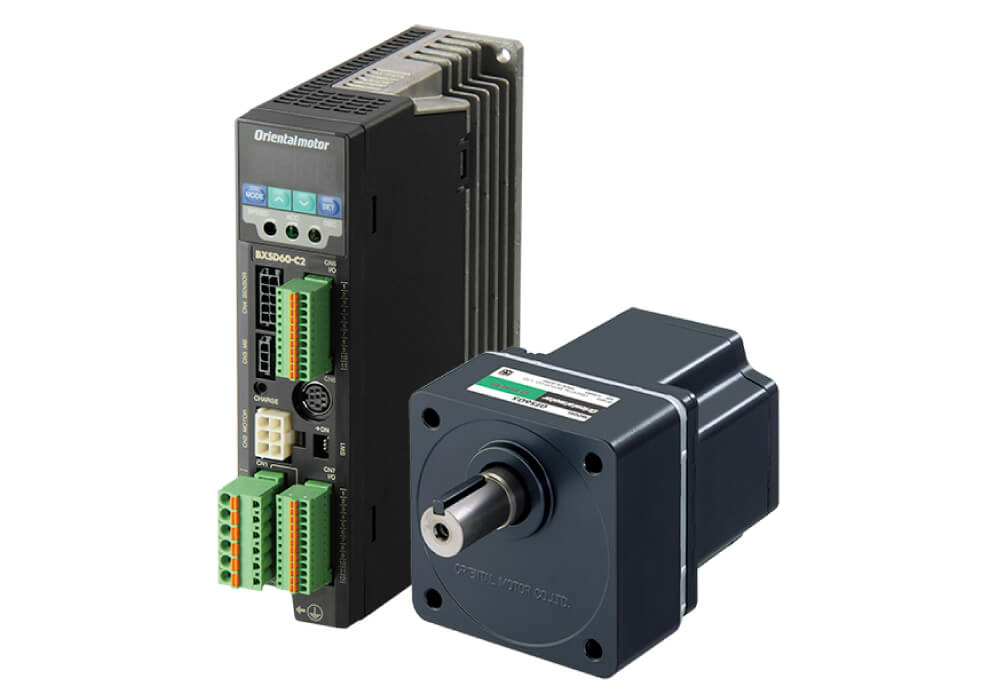

BXII 無刷馬達
BXII 系列
速度控制馬達的最高峰BXⅡ系列。
在速度控制、位置控制、轉矩限制等各種場面皆能運用自如。
實現高性能且操作簡易，以實惠的價格全新推出。
▎寬廣的速度控制範圍2～4000 r/min
速度比達1:2000。
適用於從低速到高速需要穩定轉矩的應用。
（類比設定時為30～4000 r/min。）
適用於從低速到高速需要穩定轉矩的應用。
（類比設定時為30～4000 r/min。）
［120 W馬達的轉速―轉矩特性圖］
▎穩定馬達驅動
█ 速度變動率±0.05 %
可減低因為工作物的變化（負載的變動）及周圍環境的變化（環境溫度變化、電壓變動）造成的速度不均。
█ Flutter特性實效值：約0.1 %
顯示馬達運轉的不均勻現象，即Flutter特性的實效值：約0.1 % （額定轉速時的參考值）
即使以一定的速度進行旋轉，實際上也會出現圍繞目標轉速的小幅度速度變動。此運轉的不均勻現象即稱為Flutter。
即使以一定的速度進行旋轉，實際上也會出現圍繞目標轉速的小幅度速度變動。此運轉的不均勻現象即稱為Flutter。
▎支援最多16速的多段速運轉
運轉速度、加減速時間等運轉資料最多可設定16項。
▎只需 I/O 即可運轉和切換多達 16 筆運轉資料
最多可設定16點的移動量、運轉速度等運轉資料。
█ 連結多筆運轉資料
除了單一資料設定外，還可以設定連結運轉，即組合多個運轉資料。
*所謂停留時間，係指至開始下一次定位運轉前的等待時間。

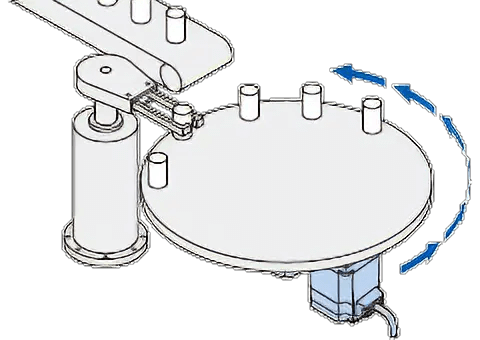

▎可以同方向連續運轉
指令位置超出「循環設定範圍」參數的設定值時，即可將指令位置和多運轉資料歸零。由於多運轉資料亦歸零，因此可朝同一方向進行連續運轉動作。
所有機種均可選擇是否要附電磁剎車。根據向驅動器發出的運轉指令信號，自動控制電磁剎車的 ON/OFF。
▎可上下驅動（捲下運轉）
採用附電磁剎車型，即使在垂直運轉時也能進行穩定的速度控制。
［捲下運轉能力］
| 上下驅動時，會產生回生能量。請務必使用另售的回生電阻。 |  |
▎停止時能保持位置
垂直方向*、水平方向驅動時可實現位置保持。
水平方向驅動時，可設定為對馬達激磁產生保持力，停止時伺服鎖定。
*上下驅動（捲下運轉）等用途，請使用附電磁剎車型。
水平方向驅動時，可設定為對馬達激磁產生保持力，停止時伺服鎖定。
*上下驅動（捲下運轉）等用途，請使用附電磁剎車型。
▎防止工作物在緊急情況下墜落
電磁剎車為無激磁作動型，即使停電也能自動運作。立即停止馬達並防止工作物掉落。
可用於像是張力（煞車）、推壓（沖壓）、緊固等需要調整轉矩和張力的場合。

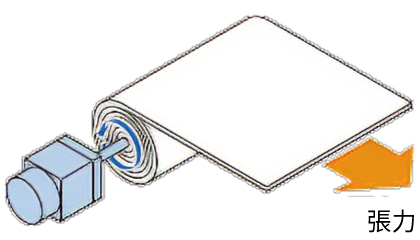

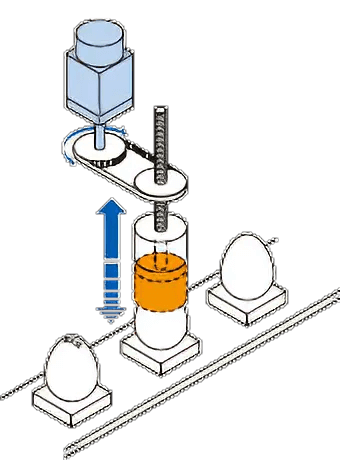

| █ 張力 ― 為保持張力做為剎車使用 | █ 推壓 ― 用於印字等推壓用途 | |
 |
 |

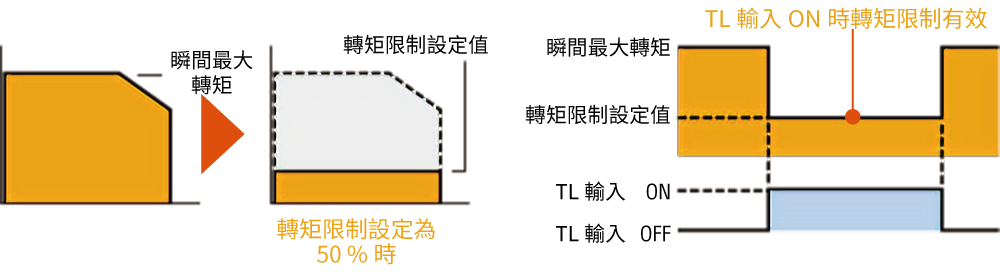

可將馬達瞬間最大轉矩的設定範圍以1 %為單位，限制在0～250 %之間。
- 提升了轉矩限制精度 ±10 %左右（相對於額定轉矩）
- 轉矩限制ON/OFF可利用外部信號（TL輸入）切換
▎使用支援軟體MEXE02簡單設定、起動
透過使用支援軟體 MEXE02，除了可進行運轉資料或各種參數設定、編輯之外，還可示教、監視各種狀態。
█ 透過各種功能，從起動到維修全面支援
| 起動、評估 | ▶ | 調整 | ▶ | 診斷、維修 |
| 備有可助於配線檢查或測試運轉的功能。 | 安裝設備後，有助於馬達動作調整的功能。 | 備有開始運用後有助於發生問題時進行診斷或維修功能。 | ||
| ・運轉資料的設定及儲存 ・I/O監視 ・示教・遙控運轉 |
・波形監視 | ・Alarm監視 ・狀態監視 ・Warning監視 |
 |
 |
| 運轉資料／參數設定畫面 | 波形監視 |
▎可進行現場監控和故障排除
可在驅動器的顯示面板上監視速度和Alarm訊息。也可以在操作面板上進行資料設定和測試運轉。
![東方馬達 Oriental motor_無刷馬達_BXII_[Alarm代碼表示]](https://www.kuangyi.com.tw/image/data/product/Orientalmotor/Speed_control_motor/Brushless_DC_Motor/BXII/bx2_13_tw.png) [Alarm代碼表示] |
![東方馬達 _無刷馬達_BXII_[負載率表示]](https://www.kuangyi.com.tw/image/data/product/Orientalmotor/Speed_control_motor/Brushless_DC_Motor/BXII/bx2_14_tw.png) [負載率表示] |

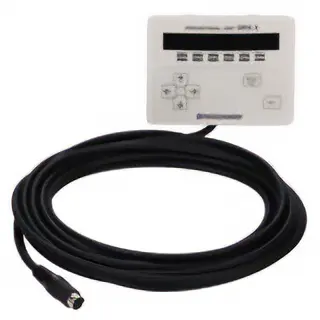

如果連接OPX-2A資料設定器 ，操作會變得更容易。

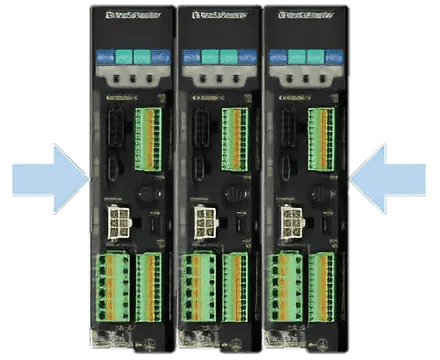

▎小型驅動器能緊密貼合安裝以節省空間
驅動器內部零件的最佳化配置，實現小型、薄型化。能緊密貼合安裝配置多台，進一步實現節省空間。
延伸閱讀
▎減速機類型
| 減速機類型 | 平行軸減速機 | 中空軸扁平式減速機 |
|---|---|---|
| GFS減速機 | FR減速機 | |
| 外觀 |  |
 |
| 特徵 | 鐵軸 多樣的減速比 |
節省空間、節省成本 容許轉矩 |
| 輸出 | 30W、60W、120W 200W、400W |
30W、60W、120W 200W、400W |
| 減速比 | 5 ～ 200 | 5 ～ 200 |
| 額定壽命 | 10000小時 | 10000小時 |
| 容許懸吊載重* | 1400N | 2040N |
| 容許推力載重* | 400N | 800N |
| 容許轉矩* | 70 N·m | 54 N·m |
*輸出200 W、3000 r/min、最大減速比的值。
▎使容許負載大幅提升的法蘭輸出頭（另售）。
| 安裝在平行軸減速機上會增加容許懸吊和軸向載重。 |  |
▎種類
馬達、驅動器、連接用電纜線請個別訂購。
注意事項
從馬達拉出的馬達電纜線和編碼器電纜線無法直接連接到驅動器。
請務必購買連接用電纜線或可動連接用電纜線。
從馬達拉出的馬達電纜線和編碼器電纜線無法直接連接到驅動器。
請務必購買連接用電纜線或可動連接用電纜線。
| 出力軸種類*1 | 安裝尺寸 [mm] |
額定輸出 [W] |
減速比 | 額定電壓 [V] |
連接用電纜線*2 |
|---|---|---|---|---|---|
 平行軸GFS減速機 |
60 | 30 | 5 ～ 200 | 單相 100-120 單相、三相200-240 |
連接用電纜線 0.3m ～ 30.3m ／ 可動連接用電纜線 1.3m ～ 30.3m  馬達用  編碼器用 |
| 80 | 60 | ||||
| 90 | 120 | ||||
| 110 | 200 | ||||
| 400 | 單相、三相200-240 | ||||
 中空軸扁平式減速機FR減速機 |
60 | 30 | 5 ～ 200 | 單相 100-120 單相、三相200-240 |
|
| 80 | 60 | ||||
| 90 | 120 | ||||
| 104 | 200 | 10 ～ 100 | |||
| 400 | 5 ～ 100 | 單相、三相200-240 | |||
 圓軸型 |
60 | 30 | - | 單相 100-120 單相、三相200-240 |
|
| 80 | 60 | ||||
| 90 | 120 | ||||
| 104 | 200 | ||||
| 400 | 單相、三相200-240 |
*1：各種類皆備有附電磁剎車型。
*2：為馬達用電纜線與編碼器用電纜線的套件。
*2：為馬達用電纜線與編碼器用電纜線的套件。
