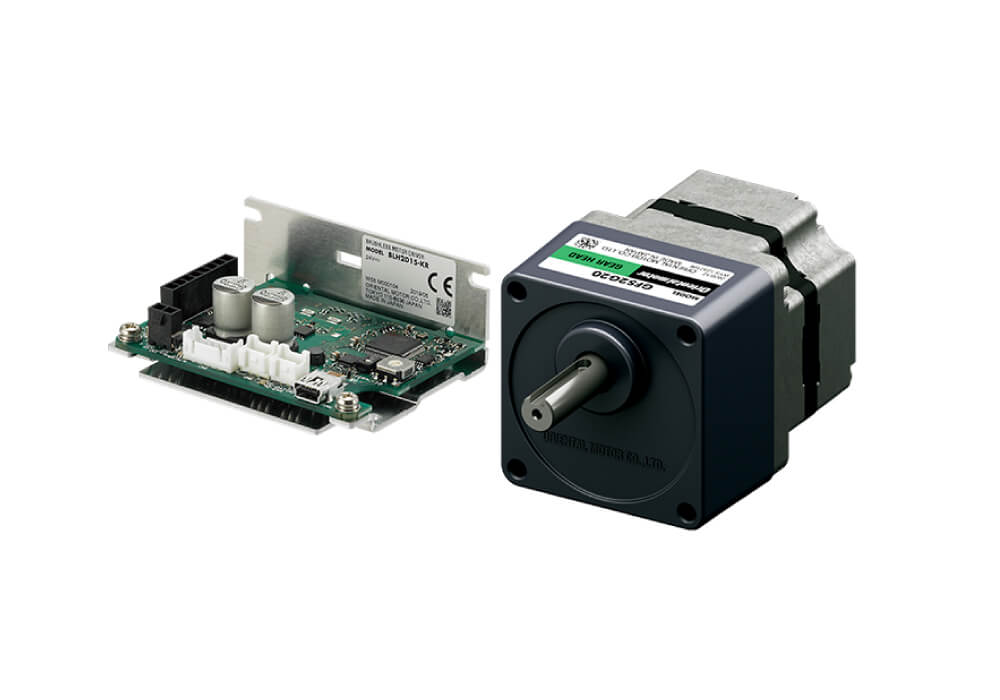

東方馬達 Oriental motor      BLH 無刷馬達

DC電源規格 BLH 系列

最適合用於需要節省空間的裝置上,
DC24V 基板型驅動器與薄型高效率的無刷馬達組合。
速度控制範圍為100∼3000r/min。提供15W∼50W規格,
可視用途由變化豐富的產品陣容中加以挑選。

數量:
加入詢價

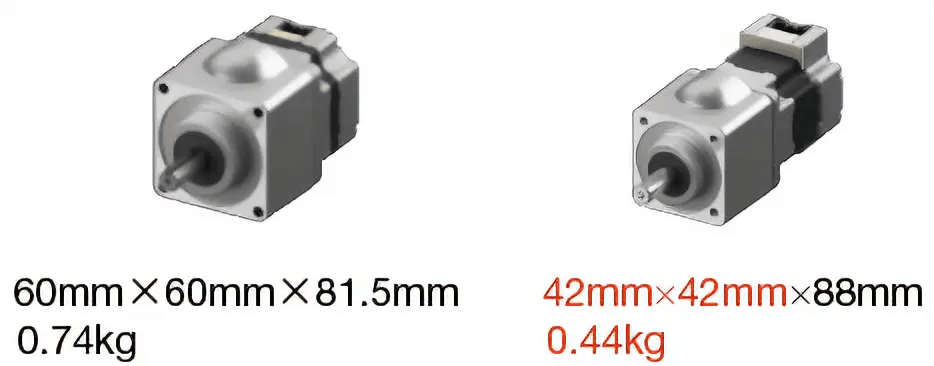

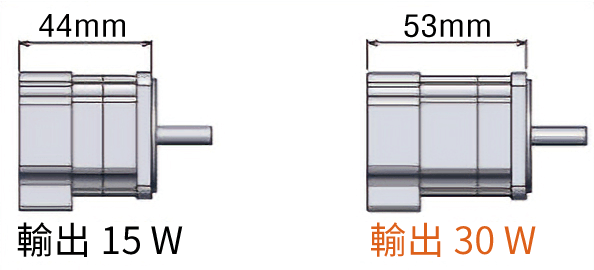

馬達特徵

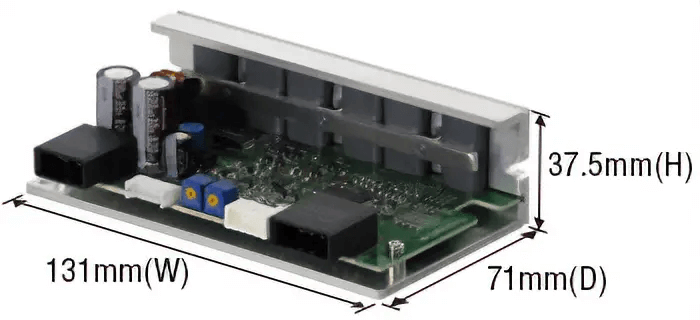

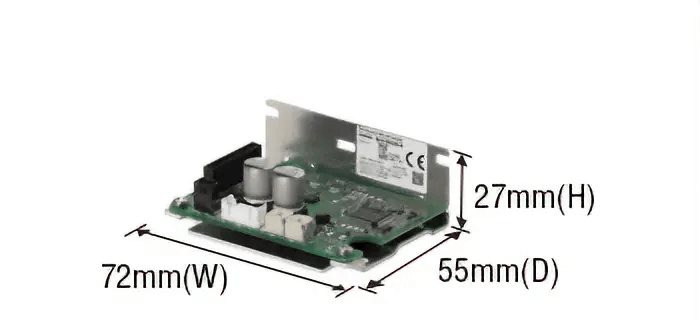

█ 輕巧的基板型驅動器

BLH系列採用小型、輕量的基板型驅動器。特別是15W、30W、50W的外形比名片尺寸更小。
有助於設備小型化。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 15W、30W、50W驅動器

【15W、30W、50W驅動器】(46g)

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 100W驅動器

【100W驅動器】(300g)





█ 無刷馬達的優點

無刷馬達具有DC馬達的優點,亦即優異的速度安定性與廣大的速度控制範圍。
轉子部採用永久磁鐵,可實現薄型、高效率及節能。
碳刷與整流器沒有機械接點,無需定期維修。





█ 中空軸扁平式減速機的特徵

提供有助於節省裝置空間的產品種類──高剛性中空軸扁平式減速機。

.節省空間、節省成本

由於出力軸是中空的,因此可直接安裝於驅動軸上。不需要聯軸器等連結零件。
出力軸為中心軸,可支援兩面安裝。可配合裝置的設計,實現彈性的安裝方式。
另外,由於不需要軸的連結零件,因此可降低零件成本及組裝工時。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 中空軸扁平式減速機的特徵 節省空間、節省成本



.高容許轉矩

中空軸扁平式減速機雖為高減速比,但容許轉矩卻不會飽和。可將馬達的轉矩運用至極限。

【安裝尺寸90mm時】
東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 高容許轉矩  中空軸扁平式減速機雖為高減速比,但容許轉矩卻不會飽和。可將馬達的轉矩運用至極限。





█ 15W、30W、50W驅動器全面更新

BLH系列的輸出15W、30W、50W驅動器已全面更新。
形狀與使用方法維持不變,同時提升轉矩特性、靜音性。





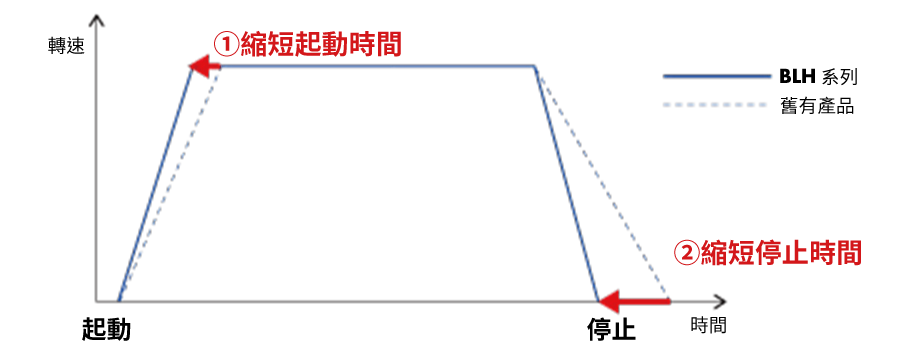

█ 縮短裝置的定位時間(Tact Time)

藉由轉矩特性的提升,可短縮起動的時間。
另外,數位設定型可於任意設定的時間進行減速停止。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 藉由轉矩特性的提升,可短縮起動的時間。 東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 藉由轉矩特性的提升,可短縮起動的時間。

.轉矩提升(30W、50W)

連續運轉領域較舊有產品更廣。適用於在高速領域中需要較大轉矩的用途。
另外,運用瞬間最大轉矩,可縮短裝置的起動時間。

【運轉速度—轉矩特性圖(類比速度設定時)】
東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 轉矩提升

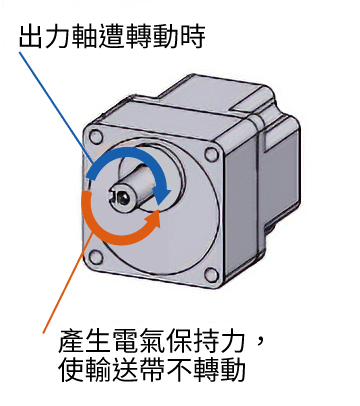

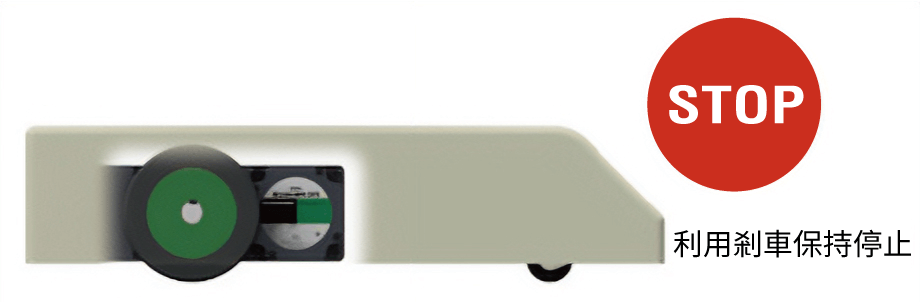

.減速停止(※僅限數位設定型)

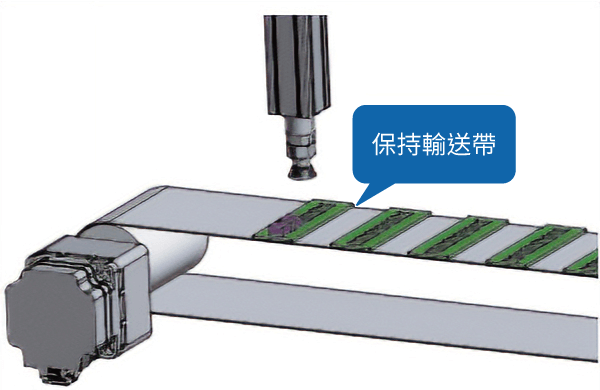

數位設定型在減速停止時會發生剎車力,並可依據任意設定的時間停止。
減速停止的動作可在資料設定軟體MEXE02上設定。





 最適合靜音環境下的用途

LH系列採用正弦波驅動方式,因此轉矩漣波較少,即使在低速領域也能實現順暢穩定的運轉。
因此也能期待達到減低馬達驅動音的效果。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ LH系列採用正弦波驅動方式,因此轉矩漣波較少,即使在低速領域也能實現順暢穩定的運轉。 因此也能期待達到減低馬達驅動音的效果。

30W平行軸減速機減速比如果為5,噪音值約44dB。(噪音測量:OA值)
較舊有產品減低約13dB。此數值於聽覺上大約是「噪音減半」的程度。
您可以在以下影片中比較舊有產品與更新產品的驅動音。實際感覺驅動音的差異。





█ 最多能以相同速度運轉10台馬達

以外部調速器進行控制時,最多可並列運轉10台馬達。
另外,相對於相同設定速度的實際速度差異(個別差異)幅度,更新之後也有所改善。





█ 新推出數位設定型

除了具有與舊有產品相同功能的類比設定型之外,另於產品種類中新增了數位設定型的產品。
馬達部分是共用的。請依據用途選擇驅動器。

.各型比較表

  類比設定型 數位設定型
轉速顯示
(使用運轉速度顯示計SDM496時)

(資料設定軟體MEXE02監視功能)
瞬間停止
加速、減速時間設定
(0.1~12.0秒)

(0.1~15.0秒 ※ 個別設定)
多段速運轉
並列運轉
保護功能
轉矩限制 -
速度上下限設定 -
衝擊緩和平滑調整 -
輸出入信號 信號分配 -
輸出入信號 運轉選擇 -
過負載Alarm檢知時間設定 -
(10.0秒固定)

(0.1~10.0秒)
初期時運轉禁止Alarm -
各種Information檢知 -
建議售價(未稅)(馬達、驅動器、電纜線套件) $6,910~13,950元~ $7,670~14,700元~

※ 設定數位設定型的部分功能時,需要資料設定軟體MEXE02。(可至本網站下載)
※ 100W僅有類比設定型。





█ 與更新前的驅動器具有互換性,因此可順利進行更換

.關於馬達的互換性

組合馬達沒有變更。可以僅更換驅動器。

.關於驅動器的互換性

數位設定型、類比設定型與舊驅動器皆具有安裝互換性。安裝腳座亦可直接使用。
類比設定型的輸出入信號腳位配置也是共用的。連接器的位置不同。
(※數位設定型的PIN分配不同。)

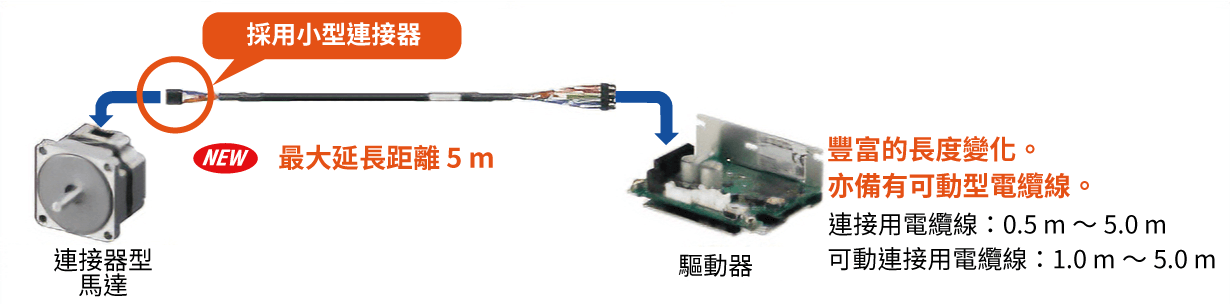

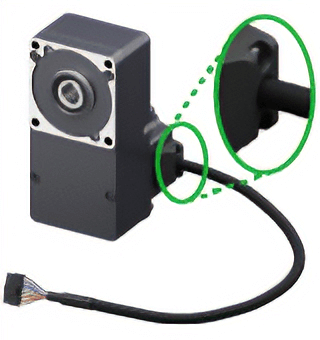

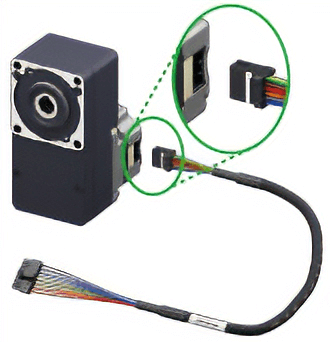

.關於連接用電纜線(延長用電纜線)、電源電纜線、輸出入信號電纜線的互換性

類比設定型的電纜線皆未變更。
數位設定型只有輸出入信號電纜線與更新前不同。(電源電纜線未變更。)

驅動器的附件「電源電纜線」、「輸出入信號電纜線」在更新後改為「電纜線套件」另售(別品名稱)。新購買產品時的注意事項。

.關於建議售價(未稅)(含馬達、驅動器、連接用電纜線、電纜線套件的售價)

類比設定型的售價與驅動器更新前的套件品建議售價(未稅)相同。
數位設定型的售價增加720元。控制精度優異、各項功能豐富的產品類型。





█ 數位設定型的優點

以下介紹新推出的產品種類──數位設定型的優點。
(數位設定型產品種類包括15W、30W、50W。100W僅有類比設定型。)





█ 適用於同步運轉及抑制速度變動等用途

數位設定可實現精細的調速及良好的速度重現性,優異的速度變動率則有助於實現各種類型的運轉。

.同步運轉

數位設定能以1r/min為單位設定速度,速度的重現性極佳。
可支援2台輸送帶並列移動之類的同步運轉。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 適用於同步運轉及抑制速度變動等用途



.抑制速度變動的用途

透過優異的速度變動率,可減低因為工作物的變化(負載的變動)及周圍環境的變化(環境溫度變化、電壓變動)造成的速度不均。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 適用於同步運轉及抑制速度變動等用途

PWM輸入設定

調速方法 速度變動率
數位設定 ± 0.2%以下
類比設定 ± 0.5%以下

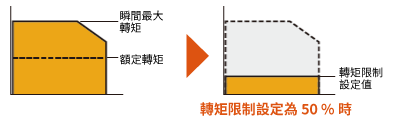

█ 調整轉矩

搭載轉矩限制功能,可藉由限制流經馬達的電流,抑制馬達的發生轉矩。
以額定轉矩為100%,瞬間最大轉矩可設定的範圍為0~200%。

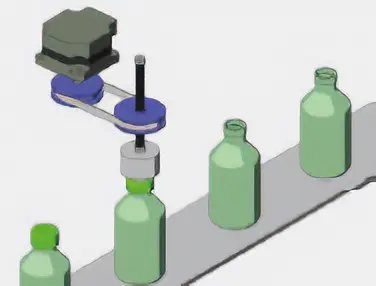

.用途例

 ・ 鎖緊力量的調整          ・ 沖壓用途的加壓(推壓)

 ・ 防止因夾入而造成損壞(低推力)  ・ 握持力的調整

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 用途 東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 以額定轉矩為100%,瞬間最大轉矩可設定的範圍為0~200%。

另外,在資料設定軟體MEXE02上,可進行負載率的監視,並可以任意設定的臨界值(轉矩值)設定Information輸出。





█ 運轉資料最多可設定8種模式

數位設定型最多可設定8組運轉資料模式(轉速、轉矩限制值、加速時間、減速時間)。

.設定方法

可從以下的方法選擇。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 運轉資料最多可設定8種模式



.設定示意圖

在資料設定軟體MEXE02上,可個別設定分配方式。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 運轉資料最多可設定8種模式





█ 與資料設定軟體MEXE02連動,更容易使用

可搭配資料設定軟體MEXE02使用,輕鬆設定運轉資料,以及進行示教遙控運轉等。
另外,利用各種監視功能,除了可以檢視起動時的動作之外,也有助於檢視運轉後的狀態,以及在發生Alarm時進行故障檢修。詳細資訊請參閱"以資料設定軟體MEXE02起動、可安心維修"」。





█ 以資料設定軟體MEXE02起動、可安心維修

數位設定型必須在資料設定軟體MEXE02上設定運轉資料及參數。
另外,亦提供各種豐富的監視功能及測試功能。本頁介紹其中的部分功能。





█ 輔助裝置啟動

.示教遙控運轉

在電腦畫面上可設定運轉資料。
試運轉時不需連接上位系統,並可直接儲存為運轉資料。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 輔助裝置啟動



.讀取運轉資料的副本

使用多台時,可將運轉資料複製至驅動器,或讀取驅動器的資料。有助於縮短系統的啟動時間。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 輔助裝置啟動





█ 利用「可視化」預知保全

持續監視馬達的狀態,在發現變化的徵兆時即可因應以預防發生問題。

.狀態監視

除了顯示運轉速度之外,亦可隨時檢視負載率及驅動器溫度等狀態。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 可隨時檢視負載率及驅動器溫度等狀態


.D-I/O監視

可檢視輸出入信號的狀態、外部類比設定器及驅動器本體的設定器設定值。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 可檢視輸出入信號的狀態、外部類比設定器及驅動器本體的設定器設定值。




█ 有助於維修時期調整的Information功能

在各Information的監視項目設定任意的數值之後,即可在達到該數值時對外部輸出信號。
藉由Information功能的運作,可在發生Alarm而停止之前察覺異狀,以避免裝置停止的情形。
另外,將此資訊列入上位,將有助於調整產品的維修期間。

.Information功能範例

・ TRIP Information

事先設定希望輸出的運轉數,達到該運轉數時即輸出。可預估維修期間。(馬達持續運轉)

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ Information功能範例



.驅動器溫度其他資訊

事先設定希望輸出的溫度,在驅動器達到該溫度時即輸出。可避免裝置因發生Alarm而停止。(馬達持續運轉)

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 事先設定希望輸出的溫度,在驅動器達到該溫度時即輸出。可避免裝置因發生Alarm而停止



.以Information監視確認履歷

發生的Information將從最新的Information開始依序儲存於RAM,最多可儲存16筆Information,並可在軟體上確認履歷。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 發生的Information將從最新的Information開始依序儲存於RAM,最多可儲存16筆Information,並可在軟體上確認履歷。




█ 12種保護功能與Alarm監視

數位設定型搭載以下保護功能。
備用豐富的保護功能,有助於提高裝置的穩定性。

電流過大/主回路過熱/過電壓/電壓不足/檢知器異常/過負載/過速度/EEPROM異常/初期時檢知器異常/初期時運轉禁止/外部停止/CPU異常

在Alarm監視中可確認Alarm的發生狀態、履歷、原因、處理方法等共計全14個項目。
另外,亦可匯出Alarm履歷(CSV格式)。
藉由監視並儲存各種資訊,可掌握發生問題的可能性,並有助於查明原因。

東方馬達 Oriental motor _調速馬達 _ 無刷馬達 _ BLH系列 _ 12種保護功能與Alarm監視





 類比設定型 (輸出15W、30W、50W)

出力軸型



安裝尺寸
[mm]
額定輸出
[W]

減速比



額定電壓
[V]
備註

平行軸減速機※ 42 15 5~100 DC24

附送電源電纜線、

輸出入信號電纜線。

60 30 5~200
80 50
中空軸扁平式減速機 42 15
80 50
圓軸型 60 30 -
60 30
80 50

※ 15W為馬達與減速機一體型的減速機型馬達。



 輸出100W
出力軸型 安裝尺寸
[mm]
額定輸出
[W]
減速比


額定電壓

[V]

備註



平行軸減速機 90 100 5~200 DC24 附送電源電纜線、輸出入信號電纜線
中空軸扁平式減速機
圓軸型 -





數位設定型

出力軸型





安裝

尺寸

[mm]

額定

輸出

[W]

減速比





額定

電壓

[V]

連接用電纜線

(馬達與驅動器間)





電纜線套件







平行軸減速機 42 15 5~100 DC24

連接用電纜線
1.5m


可動連接用電纜線
1.5m

電源電纜線
輸出入信號電纜線
數位設定型用各0.3m
60 30 5~200
80 50
中空軸扁平式減速機 60 30
80 50
圓軸型 42 15 -
60 30
80 50
