內容大綱 (點擊展開)

• 主要特徵
• 可選擇 I/O、Modbus (RTU) 和FA網路控制
• 使用支援軟體 MEXE02，輕鬆啟動和維護



---

支援電池驅動，可動作電壓範圍廣泛 只要電壓在範圍內，馬達就可以運行，不會觸發警報。		電池電壓降低時也可動作。 配合電壓來限制最高轉速，可避免因電池耗盡導致馬達停止的狀況。

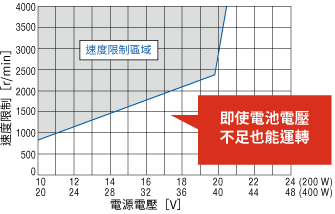

█　可動作電壓範圍		█　電源電壓下降時限制最高轉速的特性

---

---

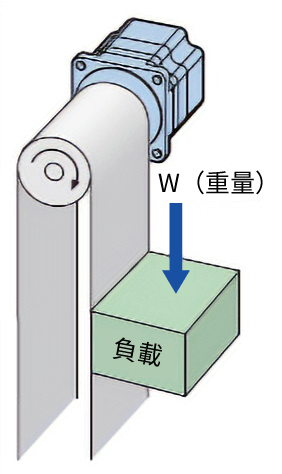

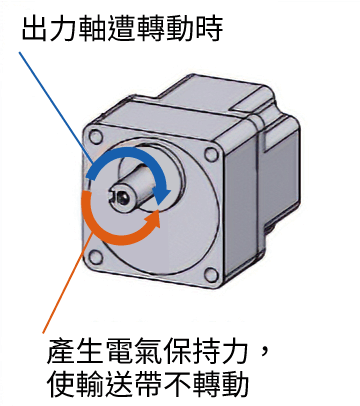

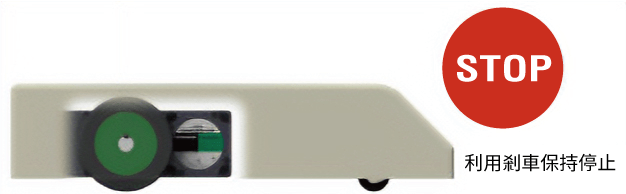

█　上下驅動（捲下運轉）		█　搬送台車的車輪靜止·保持
使用於上下驅動（捲下運轉）時，請注意電源限制。

驅動方法		標準型	附電磁剎車型
水平驅動	開關電源	○*	○*
	電池	○	○
上下驅動 （捲下運轉）	開關電源	×	○*
	電池	×	○

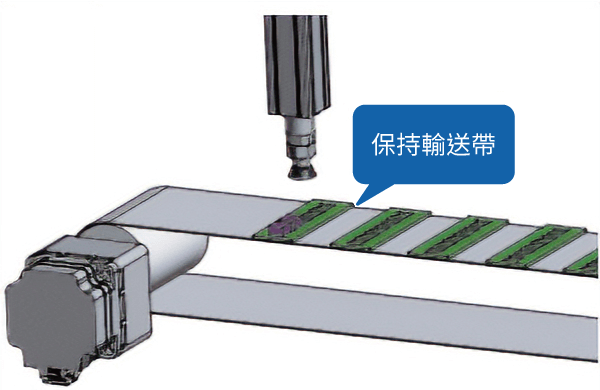

由於沒有零件磨損，因此無需維護，使用壽命長 設備的省空間與輕量化 注意事項 對驅動器的電源供給為OFF時將失去保持力。請勿用於停止時防止落下的用途。

適用於需頻繁重覆運轉、停止的用途。

---

加減速時間	加減速時間可設定。
轉矩限制	此功能限制馬達輸出轉矩。當達到設定的極限值時，輸出 TLC 訊號。
Alarm	停止運轉並輸出訊號 主回路過熱/電壓不足/過負載等
Warning	在Alarm之前，以Warning等級值輸出訊號。 馬達將繼續運轉。 主回路過熱/電壓不足/過負載等

---

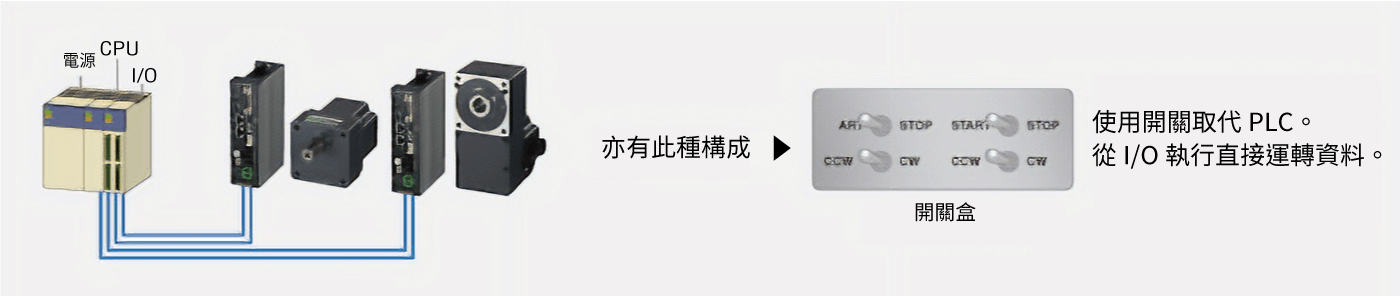

• 使用支援軟體MEXE02時
• 使用資料設定器（OPX-2A）時

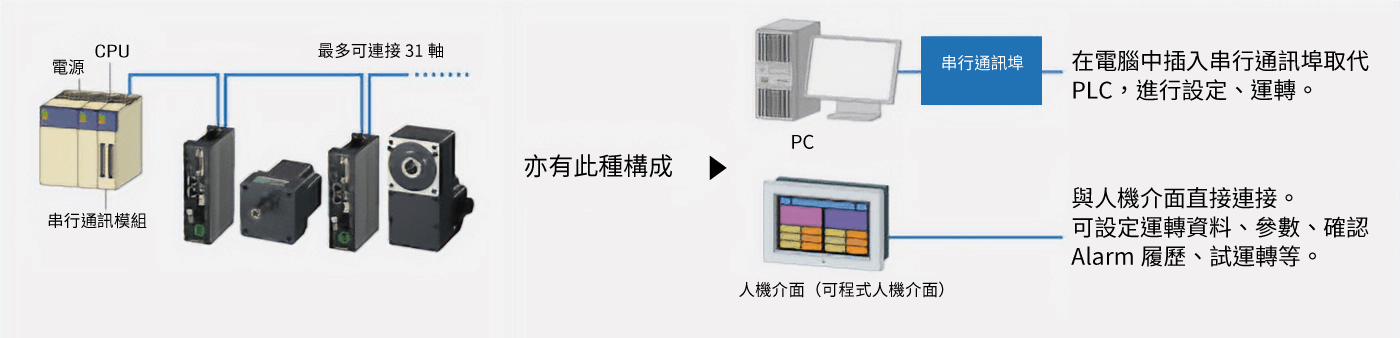

• RS-485通訊控制

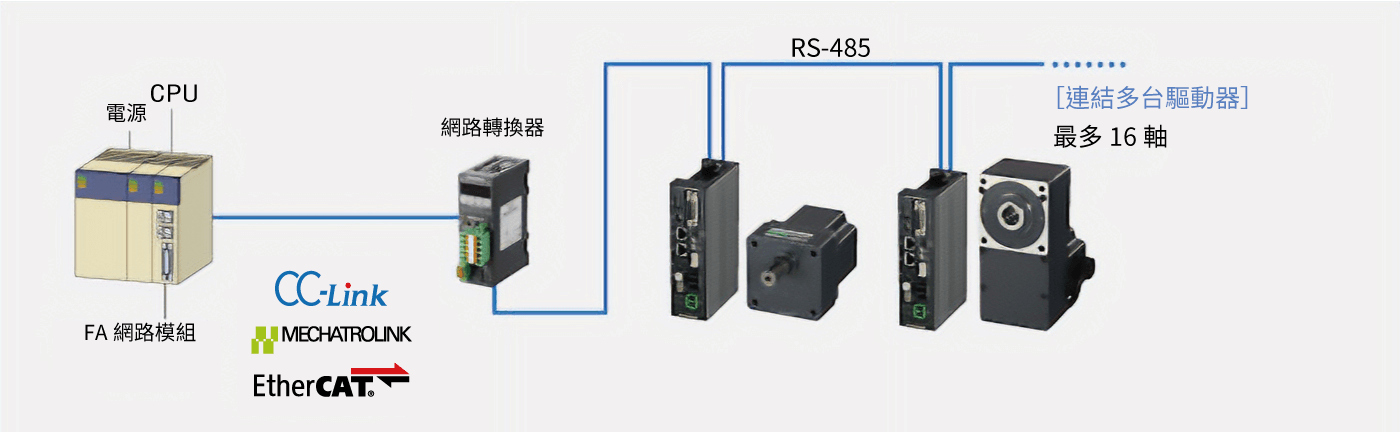

• FA網路控制*1

項目	基本型	擴充型
規格	速度控制範圍：100~4000 r/min*2 速度變動率：±0.5%	速度控制範圍：80~4000 r/min*3 速度變動率：±0.2 %
功能	調速 （內部調速器，外部類比設定） 加速時間、減速時間設定 轉矩限制	各種顯示功能 運轉速度（減速比、增速比設定）、 輸送帶搬運速度、 負載率、 Alarm代碼、 Warning代碼、 I/O監視 運轉資料數位設定 （ 轉速、轉矩限制、加速時間、減速時間最多可設定8點） 輸出入信號分配、測試運轉 資料複製

---

---

---

---

起動、評估	▶	調整	▶	診斷、維修
備有可助於配線檢查或測試運轉的功能。		安裝設備後，有助於馬達動作調整的功能。		備有開始運用後有助於發生問題時進行診斷或維修功能。
・運轉資料的設定及儲存 ・I/O監視 ・示教・遙控運轉		・波形監視		・Alarm監視 ・狀態監視 ・Information資訊監

運轉資料／參數設定畫面	波形監視

➤ 碳中和，您CATCH到了嗎？

---

平行軸減速機 GFS減速機

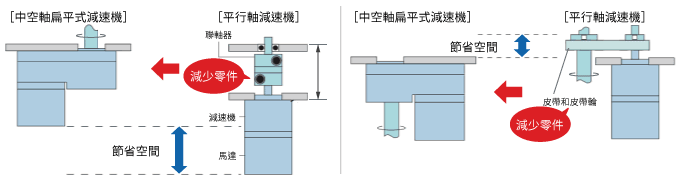

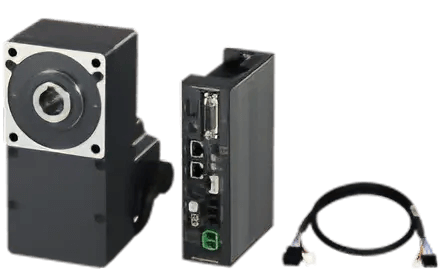

中空軸扁平式減速機 FR減速機

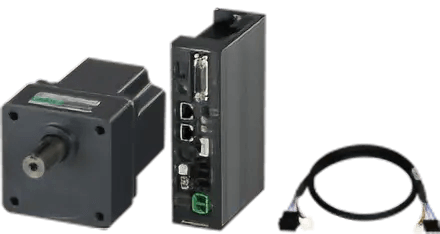

圓軸型

種類	安裝尺寸 mm	額定輸出 W	最大容許轉矩*1 ［N・m］	減速比	速度控制範圍 r/min	電磁剎車
平行軸減速機 GFS減速機	90	100	30	5~200	100 (80)*3 ~3000	有/無
	104	200	63	5~200	100 (80)*3 ~4000
		400
中空軸扁平式減速機 FR減速機	90	100	54	5~200	100 (80)*3 ~3000
	104	200	38.3	10~100	100 (80)*3 ~4000
		400	80.8	5~100
圓軸型	104	200	0.65 ＊2	－	100 (80)*3 ~4000
		400	1.3*2

---

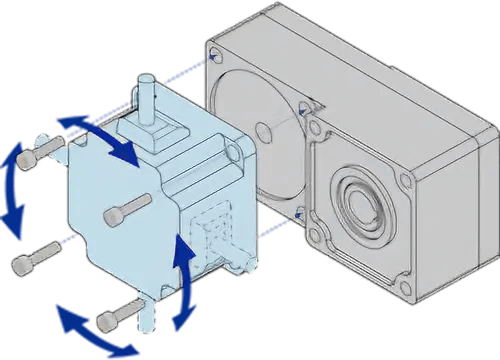

透過拆卸減速機，可改變馬達電纜線的出線方向。此外，若想變更減速比時，可僅更換減速機。

---

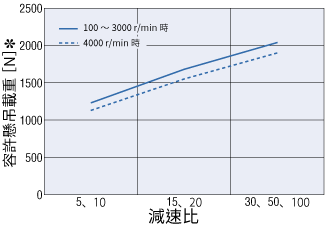

安裝在平行軸減速機上會提升容許懸吊載重及容許推力載重。
