超音波液體流量計

SLF 系列

.無須切割配管
.與液體非接觸式
.低耗電
.輕巧型設計

數量:
加入詢價

隨著能源保護法修訂,能源管理符合ISO 14001
“半導體設備純水和化學溶液流量控制環境流量管理”

SONIC CORPORATION

SLF - 100
  • 不須切斷配管的夾持式感測器
  • 量測精度±2% RD (流量1~10m/s)
  • 可對應1/8"、1/4"、3/8"、3/4"、1inch管徑應
  • 可廣泛自由應用
  • 低消耗電力
  • 感測單元與控制單元分離,可各別進行維修或採購





SLF - 200
  • 不須切斷配管的外掛式感測器
  • 量測精度±2% RD (流量1~10m/s)
  • 可對應16~150mm管徑      (適用於6吋以下管徑)
  • 對應PVC、SUS管材  (其他管材敬請詢問)
  • 感測單元與控制單元分離,可各別進行維修或採購





SLF - 500
  • 不須切斷配管的外掛式感測器
  • 量測精度±2% RD (流量1~10m/s)
  • 可對應15~300mm管徑 (適用於12吋以下管徑)
  • 對應PVC、SUS管材 (其他管材敬請詢問)
  • 感測單元與控制單元分離,可各別進行維修或採購
  • 具通訊輸出功能



SLF-100

SONIC CORPORATION_ 超音波液體微流量計_ 產品介紹SLF-100 平面尺寸圖





SLF-200

SONIC CORPORATION_ 超音波液體微流量計_ SLF-200系列 平面尺寸圖

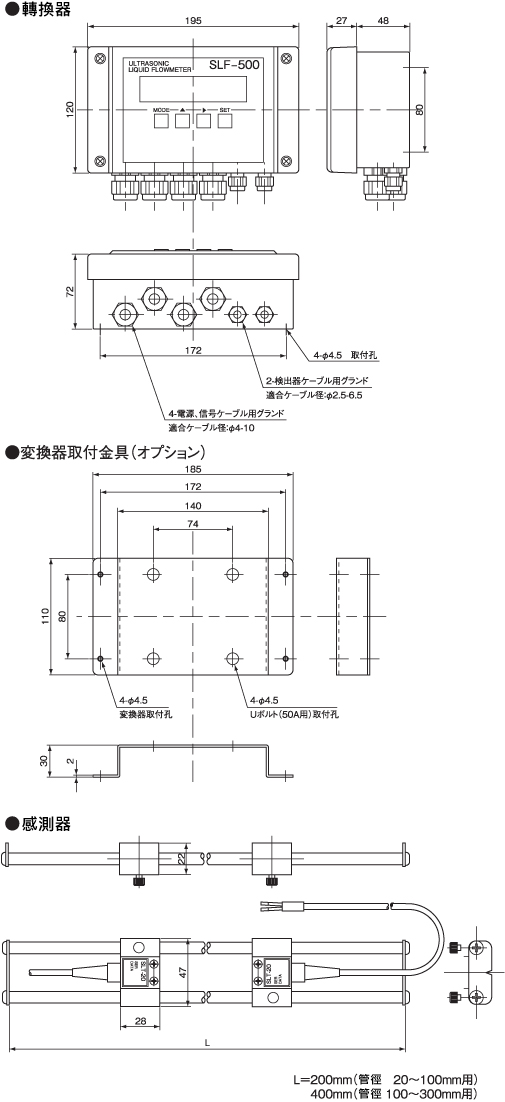

SLF-500

SONIC CORPORATION_ 超音波液體微流量計_ 產品介紹SLF500 平面尺寸圖





SLF-100

轉換器規格

型號

SLF-100

量測原理

超音波傳播時間差演算法

使用環境

溫度 -10~50℃

顯示方式

LCD顯示(216字/行)
可顯示累積流量或瞬間流量

設定項目

全流量、流量單位其它

量測精度

±2%RD(流量110m/s) *流體中心溫度±2℃
±2cm/s(
流量1m/s以下)

輸出

類比訊號

DC420mA、負載電阻450Ω以下

脈波

開集極 DC30V0.25A

警報接點

開集極 DC30V0.25A

電源

DC1230V

耗費電力

2.5VA以下

重量

330g

感測器規格

型號

SLT-121415

構造

夾持式

材質

PVCPTFE

量測對象

純水、藥劑 (如有別的用途請先諮詢)

適合配管

配管口径

SLT-12 3/4 inch(I.D.15.88O.D.19.05)
SLT-12 1/2
inch (I.D.9.53O.D.12.70)
SLT-12 3/8
inch (I.D.6.35O.D.9.53)
SLT-14 3/4
inch (I.D.15.88O.D.19.05)
SLT-14 1/2
inch (I.D.9.53O.D.12.70)
SLT-15 1
inch (I.D.22.23O.D.25.4)
SLT-15 3/4
inch (I.D.15.88O.D.19.05)

配管材質

PFA

流體溫度

SLT-121060℃
SLT-14
1070℃
SLT-15
1050℃

電纜線長

5m (最長10m)

量測範圍

0.5230L/min(1 inch)
0.2120L/min(3/4 inch)
0.1
40L/min(1/2 inch)
0.1
20L/min(3/8 inch)

重量

SLT-12:約450g
SLT-14
:約350g
SLT-15
:約360g







SLF-200

轉換器規格

型號

SLF-200

量測原理

超音波傳播時間差演算法

使用環境

溫度 -10~50℃

顯示方式

LCD顯示 (216字/行)
可顯示累計流量或瞬間流量 (換顯)

設定項目

流量、流量單位脈衝速率

量測精度

±2%RD(流量110m/s)
±2cm/s(
流量1m/s以下)

輸出

類比訊號

DC420mA、負載電阻450Ω以下

脈波

開集極 DC30V0.25A

警報接點

開集極 DC30V0.25A

電源

DC1230V

耗費電力

2.5VA以下

重量

330g

感測器規格

型號

SLT-20

構造

夾持式

材質

環氧樹脂SUS304

測量對象

水、藥液、其它 (如有別的用途請先諮詢)

適合配管

配管口徑

16mm150mm (20mm以上)

配管材質

PFAPVCSUS其它 (對應配管材質的聲波速度值輸入)

使用環境

060℃

電纜線長

5m (最長10m)

量測範圍

010m/s (流速換算)

重量

400g







SLF-500

轉換器規格

型號

SLF-500

量測原理

超音波傳播時間差演算

演算方式

μCPU數字演算法

量測精度

±2%RD (流速範圍1m/s10m/s)
±2cm
 (流速範圍0m/s1m/s)

量測對象

水、其它(對應聲波速度值輸入)

流體溫度

060℃

適合配管

配管口徑

15mm300mm(外徑20mm以上)

配管材質

PVCSUS其它 (對應配管材質的聲波速度值輸入)

襯裡

焦油(對應配管材質的聲波速度值輸入)

類比輸出範圍

可設定01m/s010m/s的流量範圍

平均化時間

10秒標準 (1秒可變0~20)

構造

防塵防水型 (相當IP65)

外殼材質

ADC12

外殼顏色

5Y8/1.5

安裝溫度範圍

0+50℃

安裝濕度範圍

不允許結露

電源

AC85264V 50/60Hz

消耗功率

2.5VA以下

安裝方法

50mm管道安裝 (面板安裝、牆壁安裝也可用)

類比信號輸出

輸出内容

流量 (正流逆流)

輸出信号

DC420mA

負載電阻

450Ω以下

輸出時間常數

020秒 (1秒)

低切

010%  (1%)

輸出接點

輸出内容

正流累積脈衝、逆流累積脈衝音波信號異常、流量上限、流量下限,更多選項可選

輸出信號

開集極電路無電壓接點 3

接點輸出

DC30V 0.25A

顯示單位

0.1L1L10L100L1緕・、10緕・選擇

累積脈衝寬度

1.6ms50ms

累積低切

010% (1%)

通信輸出

輸出内容

流量、累積流量、警報訊息

通信方式

RS-232C

LCD顯示器

16字元*2行 (具背光功能)

顯示内容

瞬間流量、累積流量

參數設定項目

FS流量、流量單位累積單位其他整合單位

感測器規格

型號

SLT-20S

材質

環氧樹脂SUS304

構造

夾持式

量測方式

VZ安裝

溫度範圍

-20+60℃

電纜線長

標準10m 1.5C-QEV (PVC配管最長可延長到30m)

重量

400g

感測器安裝條件

預留直管長度,流體入口側10D以上、流體出口側5D以上 (D:管内)
