隨著能源保護法修訂，能源管理符合ISO 14001
“半導體設備純水和化學溶液流量控制環境流量管理”
SONIC CORPORATION
- 不須切斷配管的夾持式感測器
- 量測精度±2% RD (流速1~10m/s)
- 可對應3/8"、1/2"、3/4"、1" inch管徑
- 可廣泛自由應用
- 低消耗電力
- 感測單元與控制單元分離，可各別進行維修或採購
- 不須切斷配管的外掛式感測器
- 量測精度±2% RD (流速1~10m/s)
- 可對應16~150mm管徑 (適用於6吋以下管徑)
- 對應PVC、SUS管材 (其他管材敬請詢問)
- 感測單元與控制單元分離，可各別進行維修或採購
- 不須切斷配管的外掛式感測器
- 量測精度±2% RD (流速1~10m/s)
- 可對應15~300mm管徑 (適用於12吋以下管徑)
- 對應PVC、SUS管材 (其他管材敬請詢問)
- 感測單元與控制單元分離，可各別進行維修或採購
- 具通訊輸出功能
|

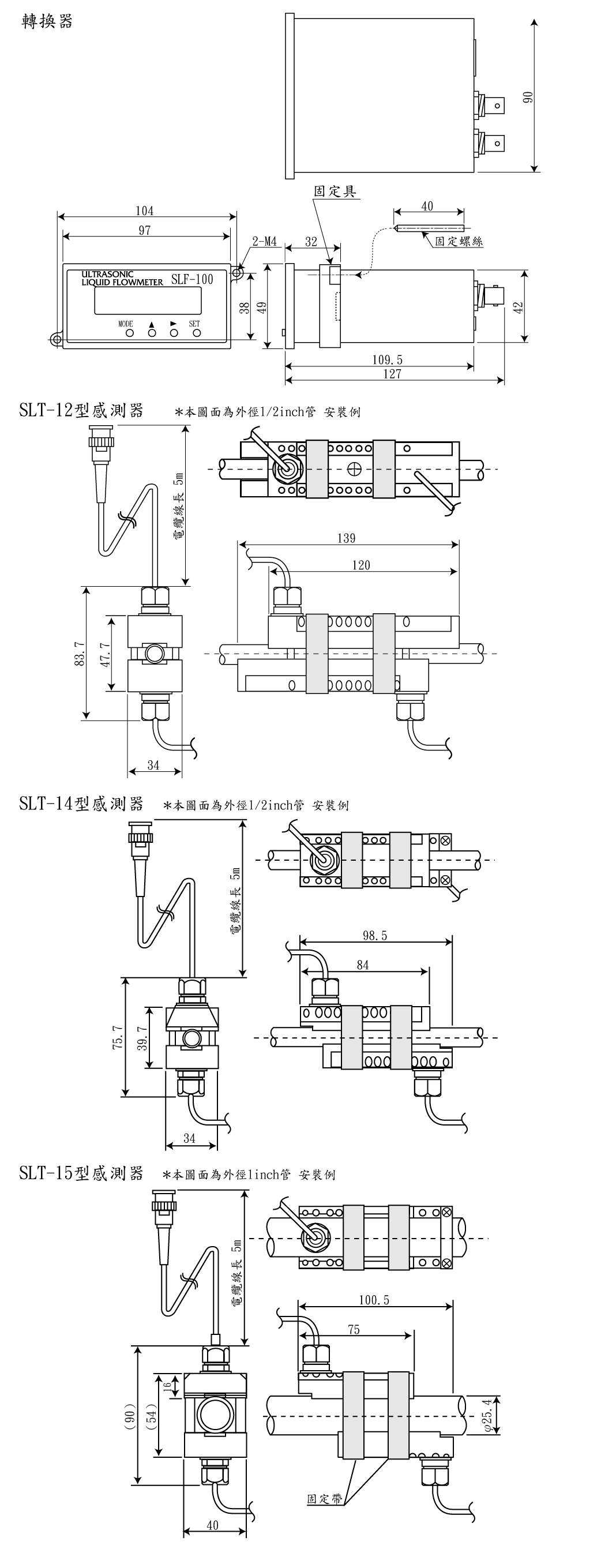

轉換器規格 |
||
|
型號 |
SLF-100 |
|
|
量測原理 |
超音波傳播時間差演算法 |
|
|
使用環境 |
溫度 -10～50℃ |
|
|
顯示方式 |
LCD顯示器(2行、16字／行) |
|
|
設定項目 |
全流量、流量單位、其它 |
|
|
量測精度 |
±2%RD(流速1～10m/s) ＊流體中心溫度±2℃ |
|
|
輸出 |
類比訊號 |
DC4～20mA、負載電阻450Ω以下 |
|
脈波 |
開集極 DC30V、0.25A |
|
|
警報接點 |
開集極 DC30V、0.25A |
|
|
電源 |
DC12～30V |
|
|
耗費電力 |
2.5VA以下 |
|
|
重量 |
約330g |
|
|
感測器規格 |
||
|
型號 |
SLT-12、14、15型 |
|
|
構造 |
夾持式 |
|
|
材質 |
PVC、PTFE |
|
|
量測對象 |
純水、藥劑 (如有別的用途請先諮詢) |
|
|
適合配管 |
配管口徑 |
SLT-12 3/4 inch(I.D.15.88、O.D.19.05) |
|
配管材質 |
PFA |
|
|
流體溫度 |
SLT-12：10～60℃ |
|
|
電纜線長 |
5m (最長10m) |
|
|
量測範圍 |
0.5～230L/min(1 inch) |
|
|
重量 |
SLT-12：約450g |
|
|

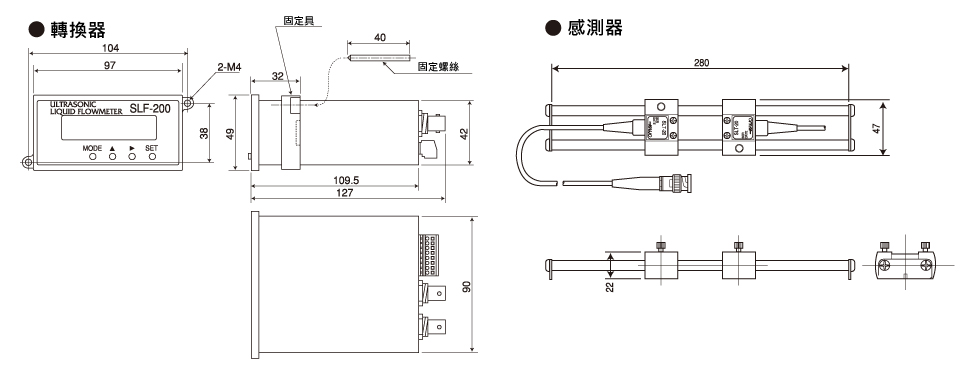

轉換器規格 |
||
|
型號 |
SLF-200 |
|
|
量測原理 |
超音波傳播時間差演算法 |
|
|
使用環境 |
溫度 -10～50℃ |
|
|
顯示方式 |
LCD顯示器 (2行、16字／行) |
|
|
設定項目 |
全流量、流量單位、脈衝速率、其它 |
|
|
量測精度 |
±2%RD(流速1～10m/s) |
|
|
輸出 |
類比訊號 |
DC4～20mA、負載電阻450Ω以下 |
|
脈波 |
開集極 DC30V、0.25A |
|
|
警報接點 |
開集極 DC30V、0.25A |
|
|
電源 |
DC12～30V |
|
|
耗費電力 |
2.5VA以下 |
|
|
重量 |
約330g |
|
|
感測器規格 |
||
|
型號 |
SLT-20 |
|
|
構造 |
夾持式 |
|
|
材質 |
環氧樹脂、SUS304 |
|
|
測量對象 |
水、藥液、其它 (如有別的用途請先諮詢) |
|
|
適合配管 |
配管口徑 |
16mm～150mm (外徑20mm以上) |
|
配管材質 |
PFA、PVC、SUS、其它 (對應配管材質的聲波速度值輸入) |
|
|
使用環境 |
0～60℃ |
|
|
電纜線長 |
5m (最長10m) |
|
|
量測範圍 |
0～10m/s (流速換算) |
|
|
重量 |
約400g |
|
|

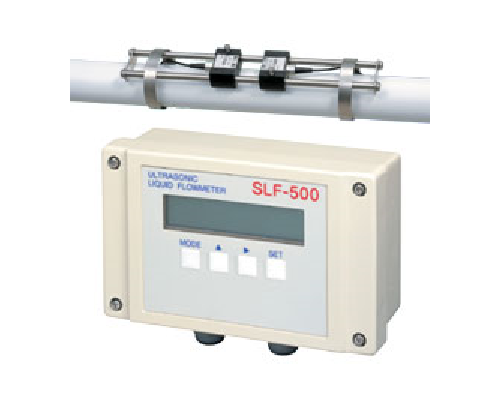

轉換器規格 |
||
|
型號 |
SLF-500 |
|
|
量測原理 |
超音波傳播時間差演算法 |
|
|
演算方式 |
μCPU數字演算法 |
|
|
量測精度 |
±2%RD (流速範圍1m/s～10m/s) |
|
|
量測對象 |
水、其它（對應聲波速度值輸入） |
|
|
流體溫度 |
0～60℃ |
|
|
適合配管 |
配管口徑 |
15mm～300mm(外徑20mm以上) |
|
配管材質 |
PVC、SUS、其它 (對應配管材質的聲波速度值輸入) |
|
|
襯裡 |
焦油、其他(對應配管材質的聲波速度值輸入) |
|
|
類比輸出範圍 |
可設定0～1m/s到0～10m/s的流量範圍 |
|
|
平均化時間 |
10秒標準 (每1秒可變0~180秒) |
|
|
構造 |
防塵防水型 (相當IP65) |
|
|
外殼材質 |
ADC4 |
|
|
外殼顏色 |
5Y8/1.5 |
|
|
安裝溫度範圍 |
0～+50℃ |
|
|
安裝濕度範圍 |
不允許結露 |
|
|
電源 |
AC85～264V 50/60Hz |
|
|
消耗功率 |
2.5VA以下 |
|
|
安裝方法 |
50mm管道安裝 (面板安裝、牆壁安裝也可用) |
|
|
類比信號輸出 |
輸出內容 |
瞬間流量 (正流和逆流) |
|
輸出信號 |
DC4～20mA |
|
|
負載電阻 |
450Ω以下 |
|
|
輸出時間常數 |
0～180秒 (1秒) |
|
|
低切 |
0～10% (1%) |
|
|
輸出接點 |
輸出內容 |
正流累積脈衝、逆流累積脈衝、音波信號異常、流量上限、流量下限，更多選項可選 |
|
輸出信號 |
開集極電路無電壓接點 3點 |
|
|
接點輸出 |
DC30V 0.25A |
|
|
顯示單位 |
0.1L、1L、10L、100L、1m³、10m³中選擇 |
|
|
累積脈衝寬度 |
1.6ms、50ms |
|
|
累積低切 |
0～10% (1%) |
|
|
通信輸出 |
輸出內容 |
瞬間流量、累積流量、警報訊息 |
|
通信方式 |
RS-232C |
|
|
LCD顯示器 |
16字元*2行 (具背光功能) |
|
|
顯示內容 |
瞬間流量、累積流量 |
|
|
參數設定項目 |
FS流量、流量單位、累積單位、其他整合單位 |
|
|
感測器規格 |
||
|
型號 |
SLT-20S |
|
|
材質 |
環氧樹脂、SUS304 |
|
|
構造 |
夾持式 |
|
|
量測方式 |
V或Z安裝 |
|
|
溫度範圍 |
-20～+60℃ |
|
|
電纜線長 |
標準10m 1.5C-QEV (PVC配管最長可延長到30m) |
|
|
重量 |
約400g |
|
|
感測器安裝條件 |
預留直管長度，流體入口側10D以上、流體出口側5D以上 (D：管内徑) |
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
