超音波小型氣體流量計

SGF-200 系列

.寬廣的流量測定範圍
.標準配備溫度、壓力自動校正機能
.可安裝於垂直配管
.可觀察瞬間流量、累積流量

數量:
加入詢價

測量部與計算部一體型式設計
量測壓縮空氣、氮氣流量的控制



  • 精度高、寬廣的嘹亮測定範圍



  • 標準配備溫度、壓力自動校正機能



  • 可安裝於在垂直向配管



  • 轉換器具有瞬間流量和累積流量輸出功能



  • 使用專用瀏覽器可做遠端操作及監控



SONIC CORPORATION

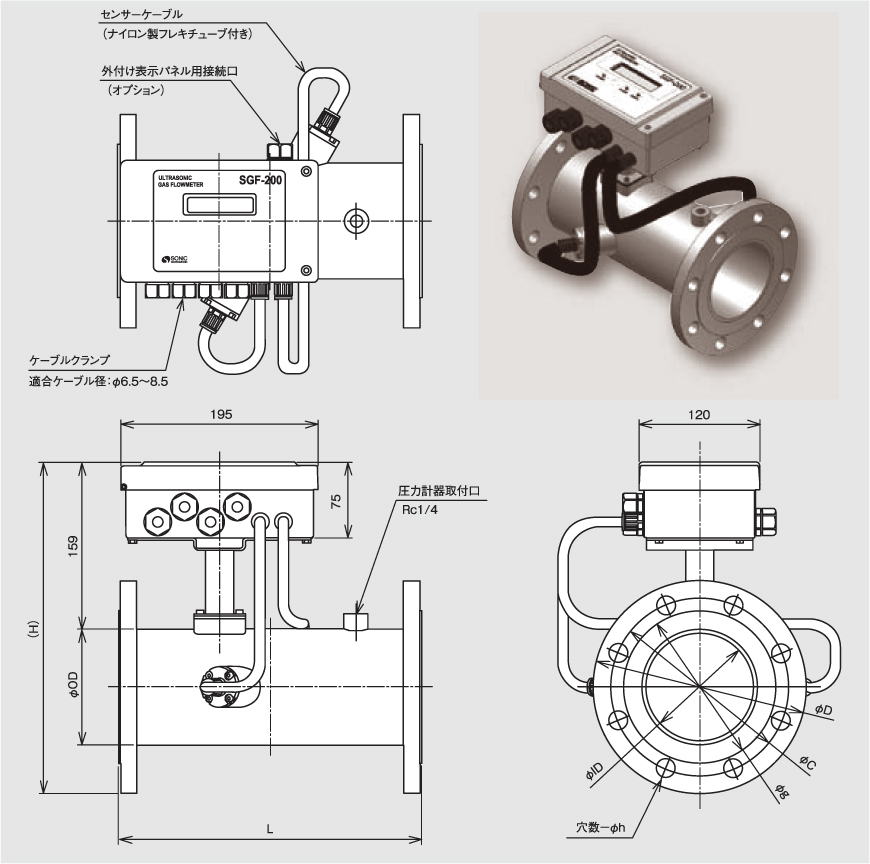

SONIC CORPORATION _ 超音波氣體流量計_ 超音波小型氣體流量計_SGF-200系列 平面尺寸圖







一般規格

型號

SGF-200

測量方式

超音波傳播時間差

測量對象

空氣氮氣氧氣無腐蝕性氣體

測量精度

±2%RD(流速130/s
±2cm/s(流速1/s以下)

流量測定範圍

030/s

溫度測量

內建超音波度計(限於空氣
精度±2℃

構造

戶外規格(相當IP65

材質

ADC12

塗裝顏色

白色象牙白5Y8/1.5

安裝溫度範圍

-1050注意:LCD顯示範圍050

安裝適度範圍

不允許結露

電源

AC使用時;AC90250V50/60Hz
DC使用時;DC24V±10

消耗功率

7.5VA以下

重量

1.6

輸出部

類比輸出

輸出內容:流量(正流逆流)
輸出信號:DC420mA
載阻抗:600Ω以下
輸出時間常數:0120秒(1
低切流量設定:010%(1%)

輸出接點

輸出内容正流脈波、逆流脈波、上限流量、下限流量、信號異常、從範圍可以任意選擇最多3種類型
輸出信號:開集極電路電壓接點3
額定:DC30V0.25V
低切:010%(1%)

通信輸出

輸出內容:流量、累積流量、度、力、警報訊號
通信方式RS422傳輸38400bps

輸入部分

溫度輸入

輸入電流:DC420mA(輸入阻抗200Ω
換算基準:O℃

壓力輸入

輸入電流:DC420mA(輸入阻抗200Ω
換算基準:101.325kPaabs

顯示功能

顯示

LCD液晶螢幕16文字×2行)、具背光功能

顯示項目

流量、截面平均流速、累積流量(正・逆・差分)、度、力(開關顯示

感測器規格

直徑

40㎜、50㎜、65㎜、80㎜、100㎜、125㎜、150

材質

金屬部件:SGPSS400(表面鍍鎳
感測器部件:鋁合金環氧樹脂
密封部件:NBR

使用條件

溫度範圍:060
壓力範圍:01MPa以下

設置條件

流體入流側15D以上、流體出口側5D以上 (D=配管径)

操作顯示器專用瀏覽器選配

型號

CV-200

顯示

LCD液晶螢幕 (16文字×2)具背光功能

顯示内容

流量、截面平均流速、累積流量(正・逆・差分)、度、力(開關顯示

操作功能

更改各種設定參數

通信輸出

輸出内容流量、累積流量、度、力、警報訊號
通信方式RS422傳輸38400bps

附件

専用通信電纜 (最大30m)

【注意】使用CV-200時,SGF-200側無操作/顯示功能
其他可選項目可用
