超音波氣體流量計

GF 系列

.具溫度壓力校正、防爆選項
.無壓力損失

數量:
加入詢價

用於空氣,蒸汽,氣體等的流量控制



  • 無壓力損失、優異的測量重現性及響應性



  • 對應管徑50A~5,000A



  • 符合國際耐壓防爆規格 (ExdⅡBT6X)



  • GF-2500(蒸氣用) 非接觸式氣體結構



  • 具溫度壓力自動校正機能



  • 易於感測器與氣體密封裝置交換



  • 可以測量廢氣處理等應用



SONIC CORPORATION

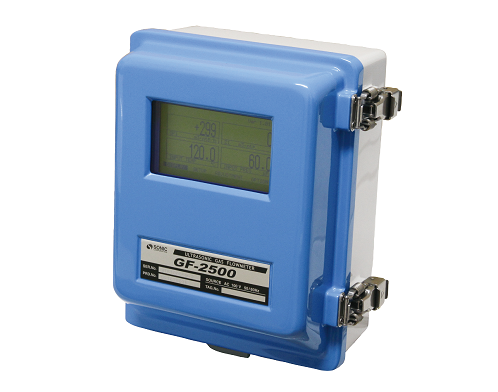

GF-2500

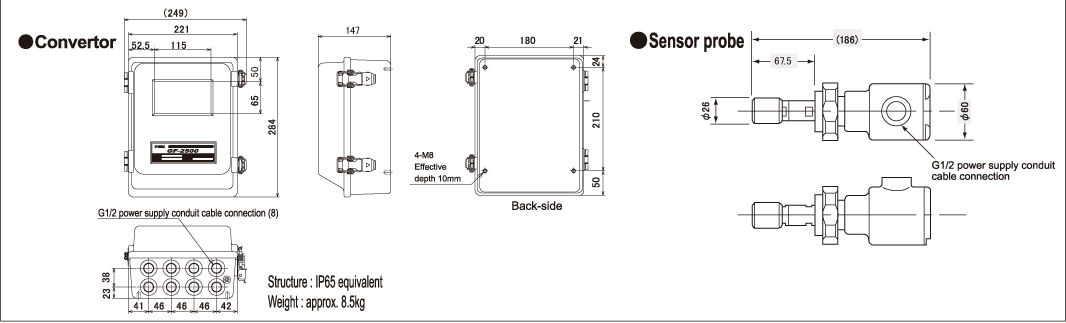

SONIC CORPORATION _ 超音波氣體流量計_ GF-2500 平面尺寸圖



GF-2500S

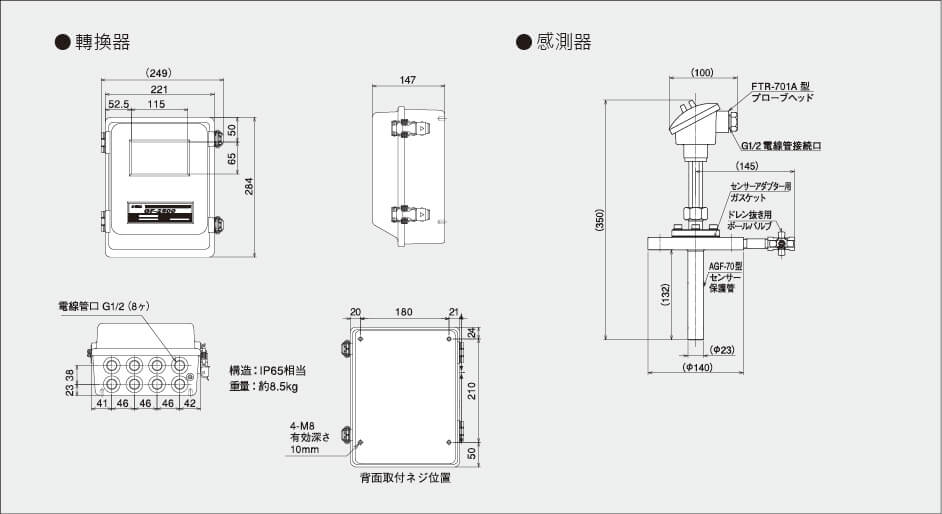

SONIC CORPORATION _ 超音波氣體流量計_ GF-2500S 平面尺寸圖



GF-2000

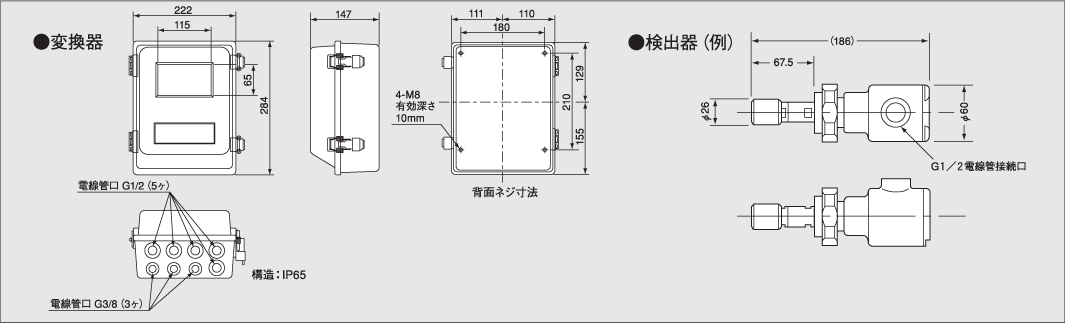

SONIC CORPORATION _ 超音波氣體流量計_ GF-2000 平面尺寸圖



FEx-100

SONIC CORPORATION _ 超音波氣體流量計_ FEx-100 平面尺寸圖







 GF-2500

測定管部

測定流體

各種氣體和蒸氣

適用配管

直徑

50mm~2000mm (※1)

測定管

直徑

50mm500mm (※2)

法蘭標準

JIS 10k標準 (※3)

材質

SGPSUS304 (※4)

插座

標準型

螺紋型(標準)
法蘭型(感測器安裝螺絲型)
法蘭型(大型探測器用)

感測部

感測器

普通氣體
標準型(螺桿式)

直徑:50mm~500mm (5)
溫度:-30180
壓力:-0.051MPa(-0.510kgf/c)

普通氣體
尺寸(法蘭式)

直徑:500mm以上 (※5)
溫度:-30180
壓力:-0.051MPa(-0.510kgf/c)

對應蒸氣

標準型(法蘭式)

1MPa (10kgf/c)

密封部分

感測器轉接

結合氣體密封裝置

密封裝置

一般蒸氣、大尺寸、特殊用

密封轉換器

不需要氣體密封裝置時

設置條件

預留直管長度 流體入口測15D以上、流體出口側5D以上

専用電纜

感測器到轉換標準6m10m

轉換器

一般規格

測定方式

超音波傳播時間差

測量線數

1條測量線或2 (選配)

測量線形式

ZV系統

測量補償範圍

溫度±25、壓力±30%

測量精度

±1.0%FS(流速560m/s)

再現性

±0.2%

流速解析度

0.5mm/sec以下

平均時間

標準10(可設定範圍0.5180)

超音波溫度計

超音波脈衝傳播時間(空氣)溫度測量

工作溫度範圍

-10+50℃

電源單元

供電電源規格

AC100V ±10%50/60Hz

AC115V220V (可選)

防雷

內建浪勇吸收器

消耗功率

最高25 W

輸出單元

類比訊號輸出1

各種流量輸出
範圍DC420mA 隔離輸出

超範圍DC024mA
載電阻:450Ω以下

類比訊號輸出2

各種流量輸出、逆流輸出輸出壓力輸出
範圍DC420mA 隔離輸出
超範圍DC024mA
載電阻:450Ω以下

輸出接點1

脈波輸出
開集極電路額定30V0.2A
脈衝寬度1.6ms50ms

輸出接點2

脈波輸出警報輸出、正逆流判斷輸出、上限輸出、下限輸出
開集極電路額定30V0.2A

輸出接點3

警報輸出、正逆流判斷書出、上限輸出、下限輸出
開集極電路額定30V0.2A

輸出接點4

警報輸出、正逆流判斷輸出、上限輸出、下限輸出
開集極電路額定30V0.2A

溫度、壓力用電源規格

輸出額定值:DC24    0.2A

通訊輸出

RS422、RS232C

輸入單元

溫度計

DC420mA

壓力計

DC420mA

顯示單元

液晶顯示

128×240像素、 LED背光

文字

英文字母、數字數學符號(+-Σ)

顯示内容

量畫面
類比輸出1  瞬間流量輸出
類比輸出2  流量輸出
類比輸出1  總計數輸出
類比輸出2  總計數輸出
類比輸出1  最大流量
類比輸出2  最大輸出
輸入溫度
輸入壓力
超音波度計
可顯示以上四種

設定畫面

度、力、流量範圍

調整畫面

零點調整時間常數變化低切設定

1配管直徑超過2000mm,請與我們聯繫
2SONIC支援生產直徑超過500mm的管
3如有JIS 10k法蘭標準以外,請與我們聯繫
4超出規定範圍的材料或配管,請與我們聯繫
5取決於流體規格(密度、度、力、聲速)
6:請與我們聯繫洽談。





GF-2500 蒸氣用

測定管部

測定流體

蒸氣(飽和)

適用配管

新規

50A400A (13)

互換

50A200A (12)

測定管

直徑

50A400A (※3)

法蘭標準

JIS 10k (※4)

材質

SGPSTPGSUS304SUS316STPY

感測器插座

JIS10k 40A FF(測定管設置型)
JIS10k 40A FF(
相容插座螺紋型)

設置條件

預留直管長度 流體入口側15D以上、流體出口側5D以上 (D:管内径)

感測部

感測器

適應溫度

183.3℃ 飽和蒸汽

適應壓力

1MPa

密封部

感測器保護管

FTR-701A結合使用

専用電纜

感測器到轉換標準6m10m

相容插座

安裝於現有的測量管道中

轉換器

一般規格

測定方式

超音波傳播時間差

測量精度

±1.0%FS (FS流速560m/s)

再現性

±0.2%

流速解析度

0.5mm/sec以下

平均時間

標準10秒 (可設定範圍0.5180)

電源單元

供電電源規格

AC100V ±10%50/60Hz

消耗功率

25W以下

輸出單元

類比輸出 (2系統)

DC420mA、負載阻抗:1000Ω以下

脈衝輸出 (4系統)

開集極電路:額定30V0.2A

壓力計用電源規格

輸出額定值:DC24V 0.2A

數位輸出

RS422RS232C

輸入單元

壓力計

DC420mA

顯示單元

液晶顯示

128×240像素、具LED背光

1請與我們聯繫洽談
2使用相容插座時的適應配管直徑
3製作新規測量管時的適應配管直徑
4如有JIS 10k法蘭標準以外,請與我們聯繫





GF-2000

測定管部

測定流體

各種氣體和蒸氣

適用配管

直徑

50mm5000mm (※1)

測定管

直徑

50mm500mm (※2)

法蘭標準

JIS 10k標準 (※3)

材質

SGPSTPGSUS304SUS316STPY (※4)

插座

標準型

螺紋型(標準)
法蘭型(感測器安裝螺絲型)
法蘭型(大型探測器用)

感測部

感測器

普通氣體
標準型(螺桿式)

直徑:50mm1000mm (5)
溫度:-30180
壓力:-0.051MPa(-0.510kgf/c)

普通氣體

尺寸(法蘭式)

直徑:1000mm以上 (5)
溫度:-30180
壓力:-0.051MPa(-0.510kgf/c)

對應蒸氣

標準型(法蘭式)

1MPa(-0.510kgf/c)

密封部分

感測器轉接

結合氣體密封裝置

密封裝置

一般、蒸氣、大尺寸、特殊用

密封轉換器

不需要氣體密封裝置時

設置條件

預留直管長度

流體入口側15D以上、流體出口側5D以上

専用電纜

感測器到轉換標準6m10m

轉換器

一般規格

測定方式

超音波傳播時間差

測量線數

1條測量2條測量線 (選配)

測量線形式

ZV系統

測量補償範圍

温度±25、壓力±30%

測量精度

±1.0%FS

再現性

±0.2%

流速解析度

0.5mm/sec以下

平均時間

標準10 (可設定範圍0.5180)

超音波温度計

超音波脈衝傳播時間(空氣)溫度測量

工作溫度範圍

-10+50℃

電源部

供電電源規格

AC100V ±10%50/60Hz

選項AC115V220V

防雷

內建浪湧吸收器

消耗功率

最大27 W

出力部

類比訊號輸出1

各種流量出力
範圍DC420mA 隔離輸出
超範圍DC024mA
載阻抗:450Ω以下

類比訊號輸出2

各種流量輸出、逆流輸出輸出輸出

範圍DC420mA 隔離輸出
超範圍DC024mA
載阻抗450Ω以下

輸出接點1

脈波輸出
開集極電路額定30V0.25A
脈衝寬度1.6ms50ms

輸出接點2

脈衝輸出警報輸出、正逆流判斷輸出、上限輸出、下限輸出
開集極電路額定30V0.25A

輸出接點3

警報輸出、正逆流判斷輸出、上限輸出、下限輸出
開集極電路額定30V0.25A

輸出接點4

警報輸出、正逆流判斷輸出、上限輸出、下限輸出
開集極電路額定30V0.25A

溫度、壓力用電源規格

輸出額定值:DC24±0.5V 0.2A

通訊輸出

RS422

輸入單元

溫度計

DC420mA

壓力計

DC420mA

顯示單元

液晶顯示

128×240像素、具LED背光

文字

英文字母、數字數學記號(+-Σ)

顯示內容

量畫面
類比輸出1  瞬間流量輸出

類比輸出2  瞬間流量輸出
類比輸出1  總計數輸出
類比輸出2  總計數輸出
類比輸出1  最大流量
類比輸出2  最大輸出
輸入溫度
輸入壓力
超音波溫度計溫
可顯示以上四種

設定畫面

口徑度、力、流量範圍

調整畫面

零點調整時間常數變化低切設定

1配管直徑超過4000mm,請與我們聯繫
2SONIC支援生產直徑超過500mm的管
3如有JIS 10k法蘭標準以外,請與我們聯繫
4超過規定範的材料或配管,請與我們聯繫
5取決於流體規格(密度、度、力、)
6:請與我們聯繫洽談。





FEX-100 防爆型

測定管部

測定流體

各種氣體

適用配管

直徑

50mm4000mm (※1)

測定管

直徑

50mm500mm

法蘭標準

JIS10k 標準 (※2)

材質

SGPSTPGSUS304SUS316STPY (※3)

感測部

感測器

標準型

(螺桿式)

管徑:50mm1000mm (4)
溫度:-30180
壓力:-0.051Mpa

大尺寸

(法蘭式)

管徑:1000mm以上 (5)
溫度:-30180
壓力:-0.051Mpa

防爆規格

ExdⅡBT4

密封部分

密封裝置

設置條件

預留直管長度:

流口入口側15D以上、流體出口側5D以上

専用電纜

感測器到轉換器之間的標準6m10m

轉換器

測定方法

超音波傳播時間差

測量線數

12條測量線 (選配)

測量線形式

ZV系統

測量精度

±1.0%FS (流速560m/s)

再現性

0.2%

流速解析度

0.5mm/sec以下

平均時間

標準10 (可設定範圍0.5180)

超音波溫度計

超音波脈衝傳播時間(空氣)溫度測量

工作溫度範圍

-10+50℃

材質

AC4A (鋁鑄件)

供電電源規格

AC100V±10%50/60Hz
AC115V
220V (可選)

防雷

內建浪湧吸收器

消耗功率

最大 27 W

輸出單元

2個類比輸出

範圍DC420mA 隔離輸出
超範圍DC024mA
載阻抗:450Ω以下
輸出內容:各種流體度、

4個檢測輸出

開集極電路額定30V0.25A
輸出內容累積流量警報、正逆流判斷、上限警報、下限警報
脈衝寬度1.6ms50ms
溫度、壓力計用電源規格DC24V±0.5V0.2A
通訊輸出RS232CRS422

輸入單元

溫度計

DC420mA

壓力計

DC420mA

顯示單元

液晶顯示

128×240像素LED背光

文字

中文、數字數學符號(+-Σ)

測量畫面

瞬間流量、累積流量、溫度、壓力等

設定畫面

度、力、流量範圍等

調整畫面

零點調整、平均時間、低切設定

防爆規格

ExdⅡBT6

1配管直徑超過4000mm,請與我們聯繫
2如有JIS 10k法蘭標準以外,請與我們聯繫
3對於超出過定範圍的材料和配管,請與我們聯繫
4取決於流體規格(密度、度、力、)
5:請與我們聯繫洽談。
