超音波界面液位計

BL-550 系列

.界面變化能確實呈現
.界面量測不受擾動影響
.利用畫面顯示浮游淤泥等物質
.保養容易

數量:
加入詢價

連續測量污泥界面,即時掌握加工槽的狀況



  • 可簡單使用EtherNET通訊串聯8組感應器訊號,顯示加工槽狀況。



  • 界面可視化,將變化確實呈現,具優異的追蹤性



  • 界面量測不受擾動影響,自動連續測定



  • 沒有可動部件,保養容易



  • 利用畫面顯示浮游汙泥等物質的狀況

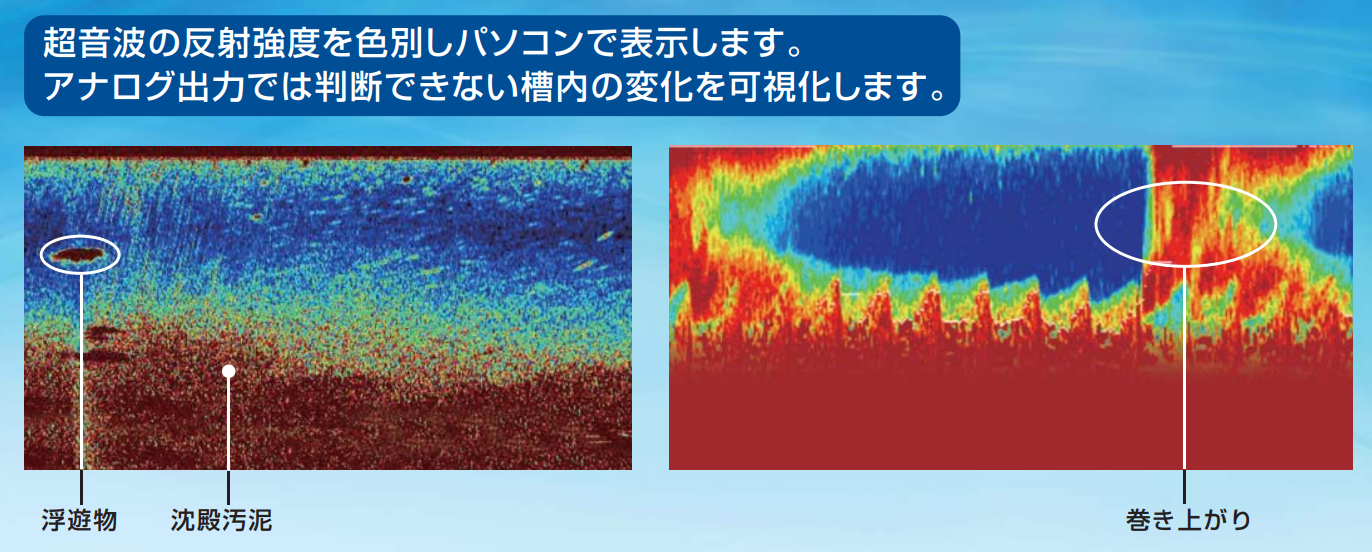

▼水槽/加工槽內溶液沉積可視化

SONIC CORPORATION _ 超音波界面液位計 _ BL-550E系列 水槽/加工槽內溶液沉積可視化

BL550E

SONIC CORPORATION _ 超音波界面液位計 _ BL-550E系列



BL550

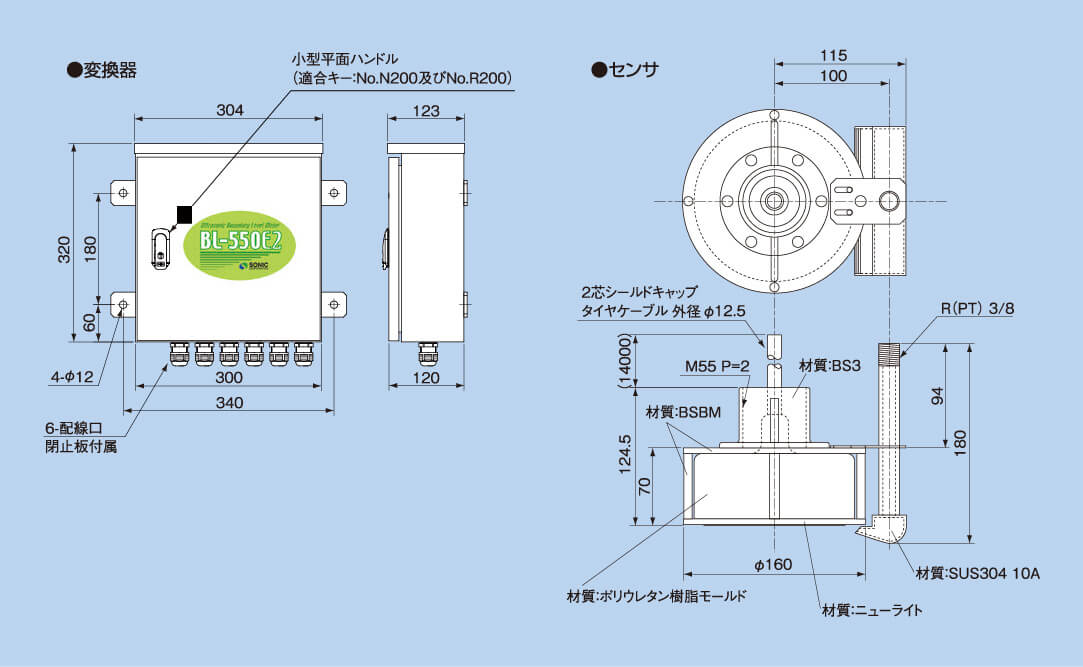

SONIC CORPORATION _ 超音波界面液位計 _ BL-550系列 平面尺寸圖



BL-550E

轉換器

品  名

 BL-550E型轉換器

測定方法

 超音波脈波反射方式

測定範圍

 0(+不偵測區)~10m (不偵測區=30cm)

測定精度

 ±1cm(根據SONIC標準反射板的精度)

控制方式

 CPU控制方式

測定次數

 每秒1或2次

顯  示

 LCD顯示(2行16字元)

輸  出

 界面值  4~20mA類比信號輸出

 界面警報 用繼電器接點輸出上下極限

 畫面顯示專用數據輸出

輸  入

 感測器位置補正 4~20mA類比信號輸入

使用環境

 溫度 -10~+40℃ (無結冰狀態)

 濕度 20~80% (無結露狀態)

電  源

 AC100V~120V 50/60Hz

消耗電力

 25VA

外型尺寸

 304W × 320H × 163D (不含突出部)

外框材質

 不鏽鋼 (SUS304)

外框構造

 IP44等級

重  量

 約9.6kg

感測器

品  名

 T-129型收發波器

構  造

 樹脂模具防水構造(附安裝零件、洗淨噴嘴)

頻  率

 200kHz

重  量

 6kg

使用溫度

 -5~+60℃

纜線長度

 附14m(2芯絕緣橡膠屏蔽電纜線)(Shield Cabtyre Cable)





 BL-550

轉換器

品  名

 BL-550型轉換器

測定方法

 超音波脈波反射方式

測定範圍

 0(+不偵測區)~10m (不偵測區=30cm)

測定精度

 ±1cm(根據SONIC標準反射板的精度)

控制方式

 CPU控制方式

測定次數

 每秒1或2次

顯  示

 LCD顯示(2行16字元)

輸  出

 界面值  4~20mA類比信號輸出

 界面警報 用繼電器接點輸出上下極限

 畫面顯示專用數據輸出

輸  入

 感測器位置補正 4~20mA類比信號輸入

使用環境

 溫度 -10~+40℃ (無結冰狀態)

 濕度 20~80% (無結露狀態)

電  源

 AC100V、115V、220V 50/60Hz

消耗電力

 10VA

外型尺寸

 304W × 320H × 135D (不含突出部)

外框材質

 不鏽鋼 (SUS304)

外框構造

 IP44等級

重  量

 約8.2kg

感測器

品  名

 T-129型收發波器

構  造

 樹脂模具防水構造(附安裝零件、洗淨噴嘴)

頻  率

 200kHz

重  量

 7kg

使用溫度

 -5~+60℃

纜線長度

 附14m(2芯絕緣橡膠屏蔽電纜線)(Shield Cabtyre Cable)
