駿河精機 SURUGA SEIKI       PMG (標準檯面) 自動直動XY軸

PMG (標準檯面) 系列

.直線滾珠導軌構造
.高剛性、薄型設計
.內置原點及左右限位感應器
.標準檯面尺寸
.馬達可選擇搭配

數量:
加入詢價



配置
款型 PMG413-L05AL-C5 PMG513-L05AL-C5 PMG615-L05AL-C5 PMG715-L05AL-C5
(左右相反) PMG413-R05AR-C5 PMG513-R05AR-C5 PMG615-R05AR-C5 PMG715-R05AR-C5



移動量 13mm 15mm
滑台面尺寸 40 x 40mm 50 x 50mm 60 x 60mm 70 x 70mm
進給(滾珠絲桿) φ6導程1
導軌 直線滾珠導軌
主材質-表面處理 不鏽鋼一無電解鍍鎳處理
自重 1.0kg 1.2kg 1.7kg 1.8kg



分辨率(脈衝) 2μm(Full)/1μm(Half)
MAX速度 10mm/sec
耐荷重 9.5kgf【93.1N】 9.4kgf【92.1N】 9.3kgf【91.1N】 9.1kgf【89.2N】
運動直交度 5μm以內/全行程


極限感應器
原點感應器(ORG1)
狹縫原點感應器(ORG2)             有 〇敬請確認P.1-039〜。
附屬螺絲(六角帶孔螺釘) M3-10 4個 M4-8 4個

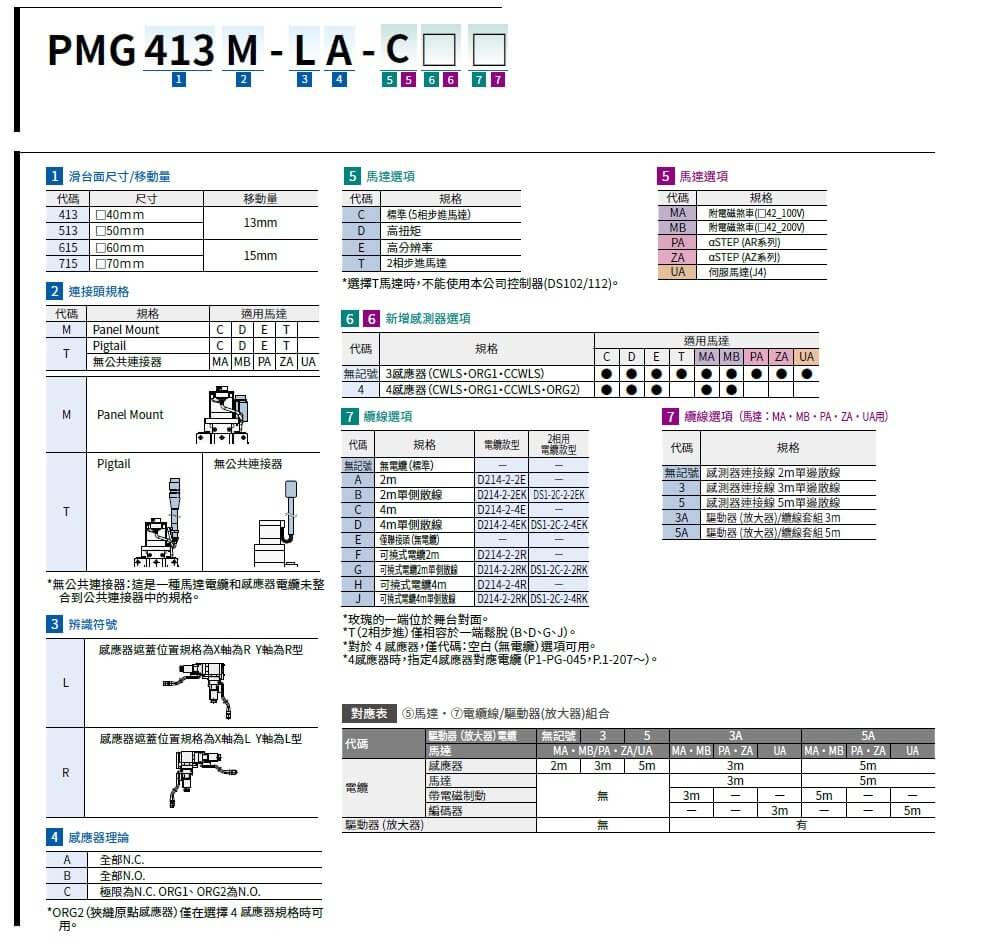

型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

感應器遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線選項

PMG413-L05AL-C

±0.5μm

40 x 40

13

9.5

L

5

標準

 2米

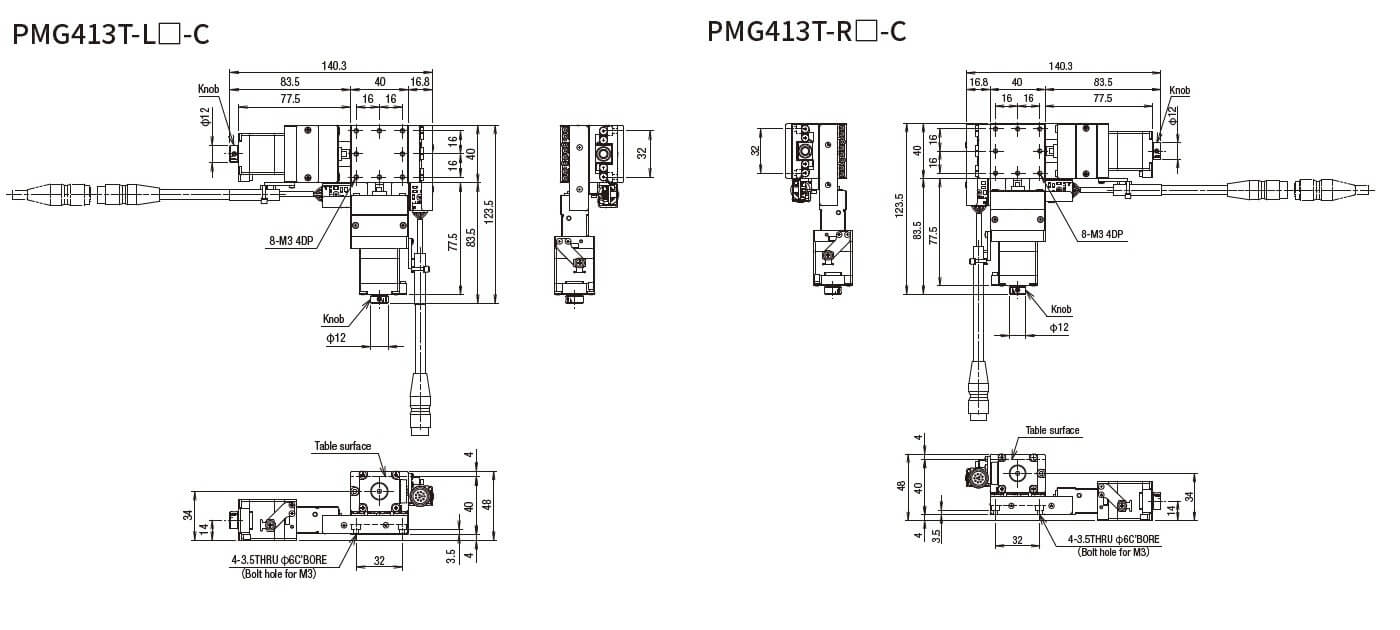

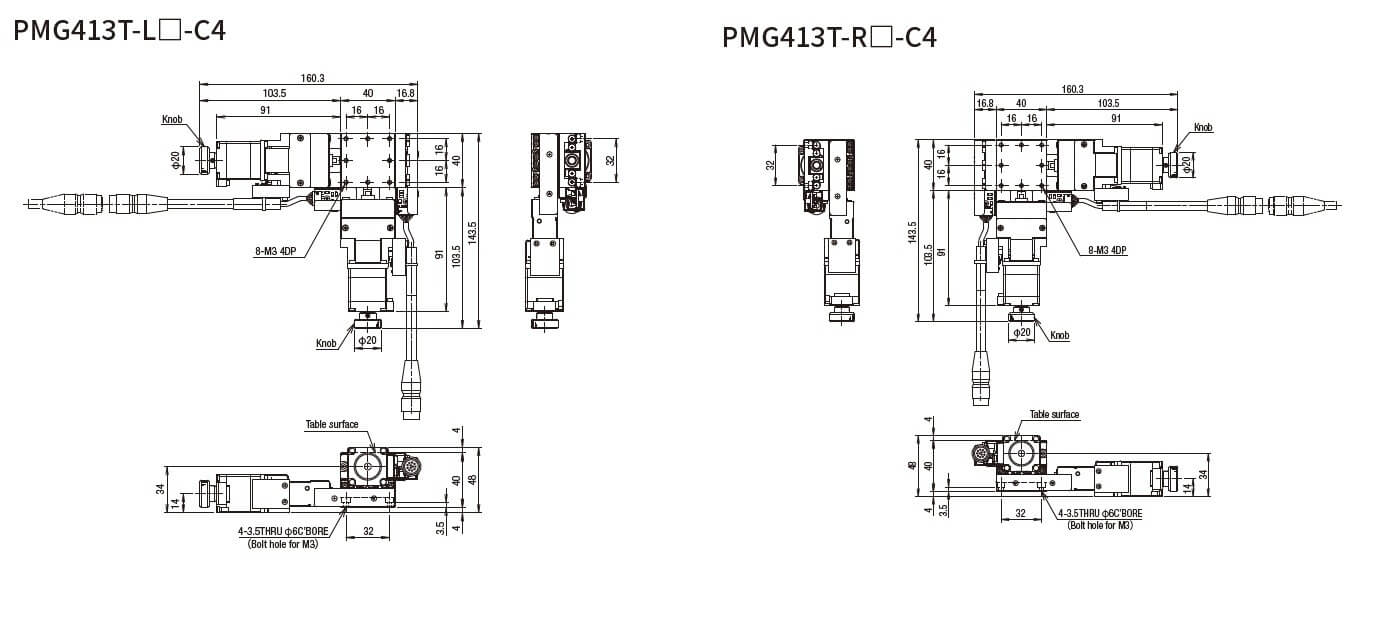

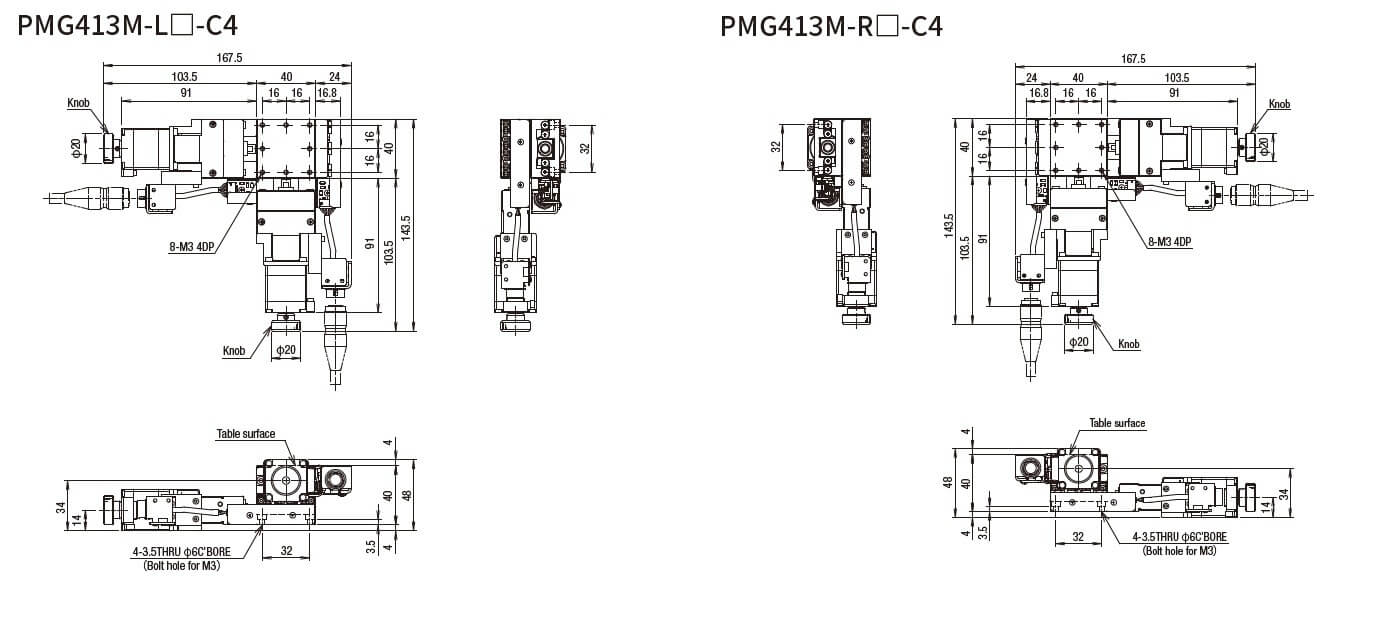

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG413-L 平面尺寸圖SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG413-R 平面尺寸圖









型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

感應器遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線選項

PMG513-L05AL-C

±0.5μm

50 x 50

13

9.4

L

5

標準

 2

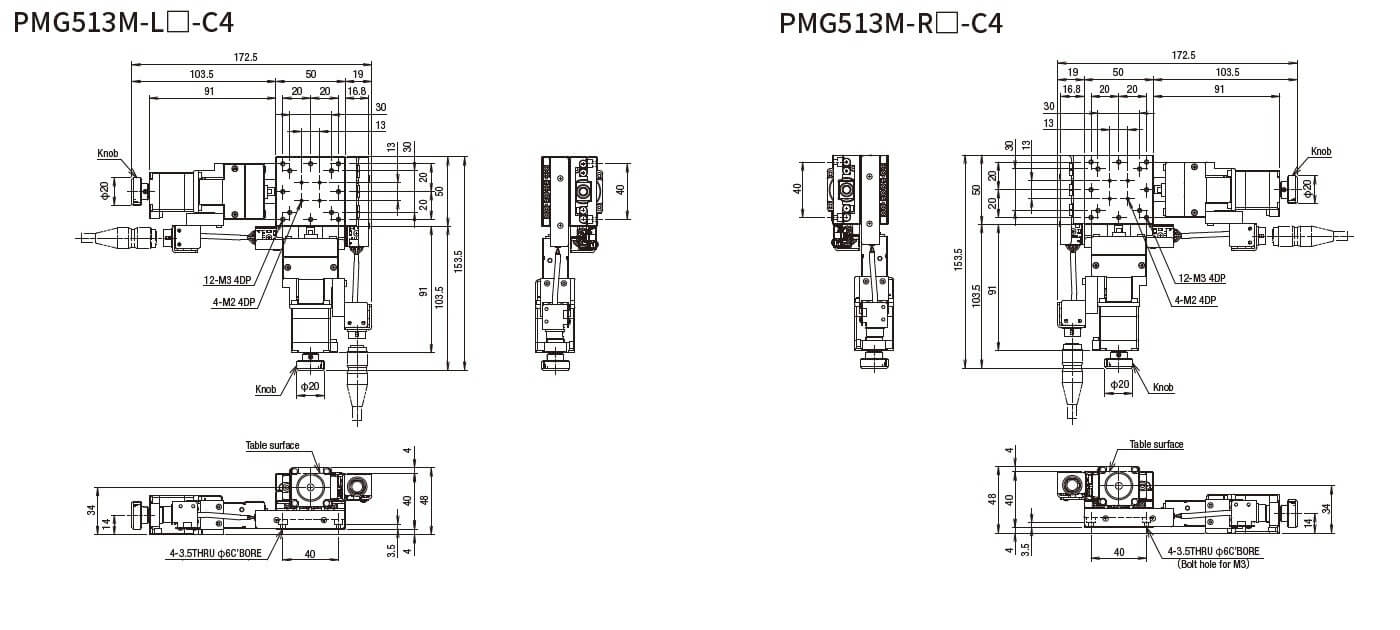

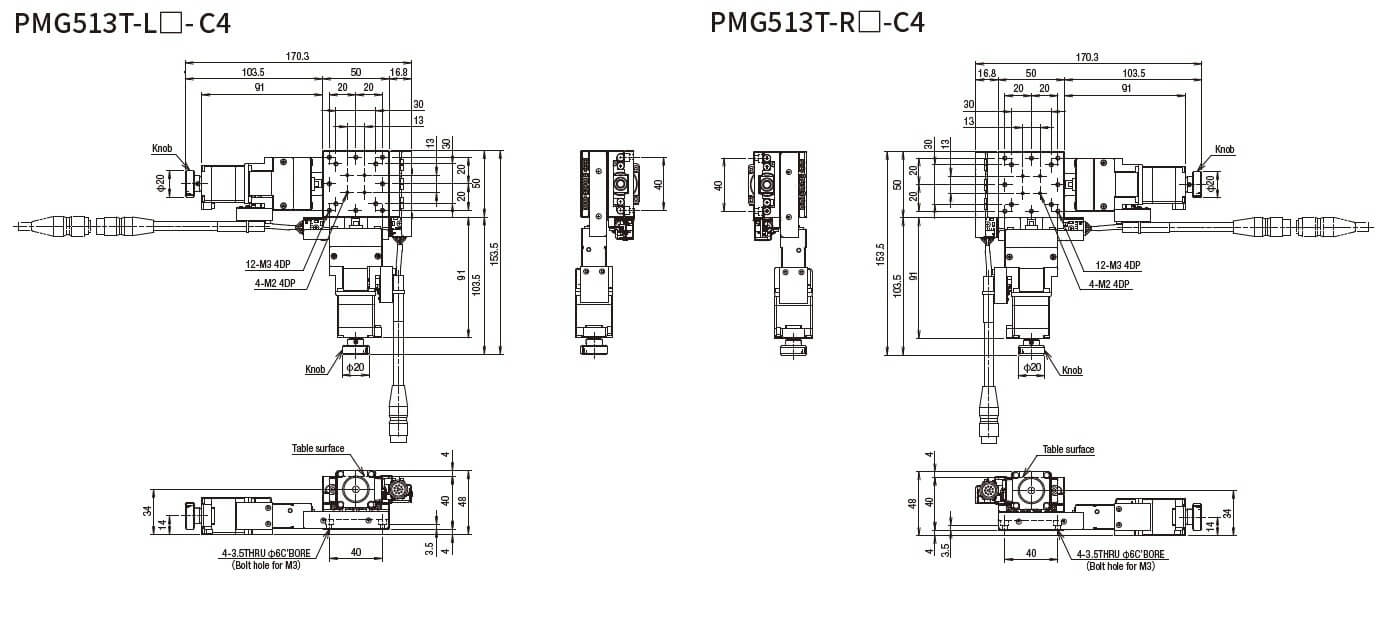

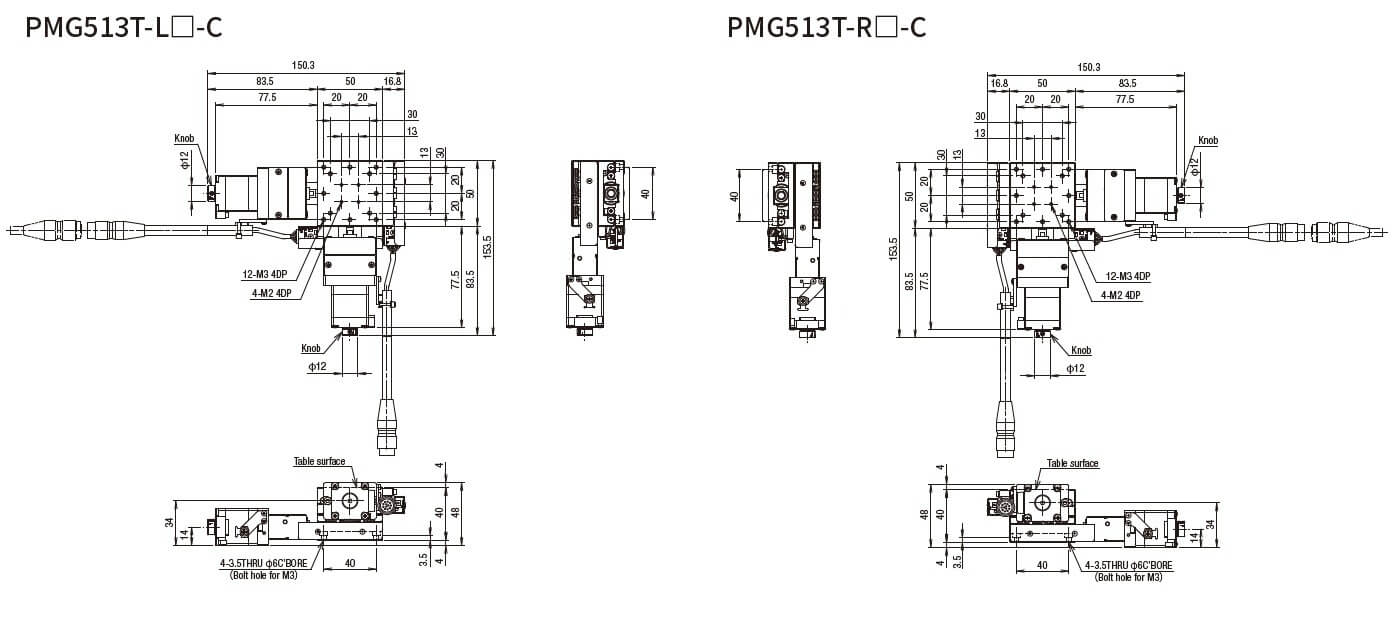

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG513-L 平面尺寸圖SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG513-R 平面尺寸圖









型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

感應器遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線選項

PMG615-L05AL-C

±0.5μm

60 x 60

15

9.3

L

5

標準

 2

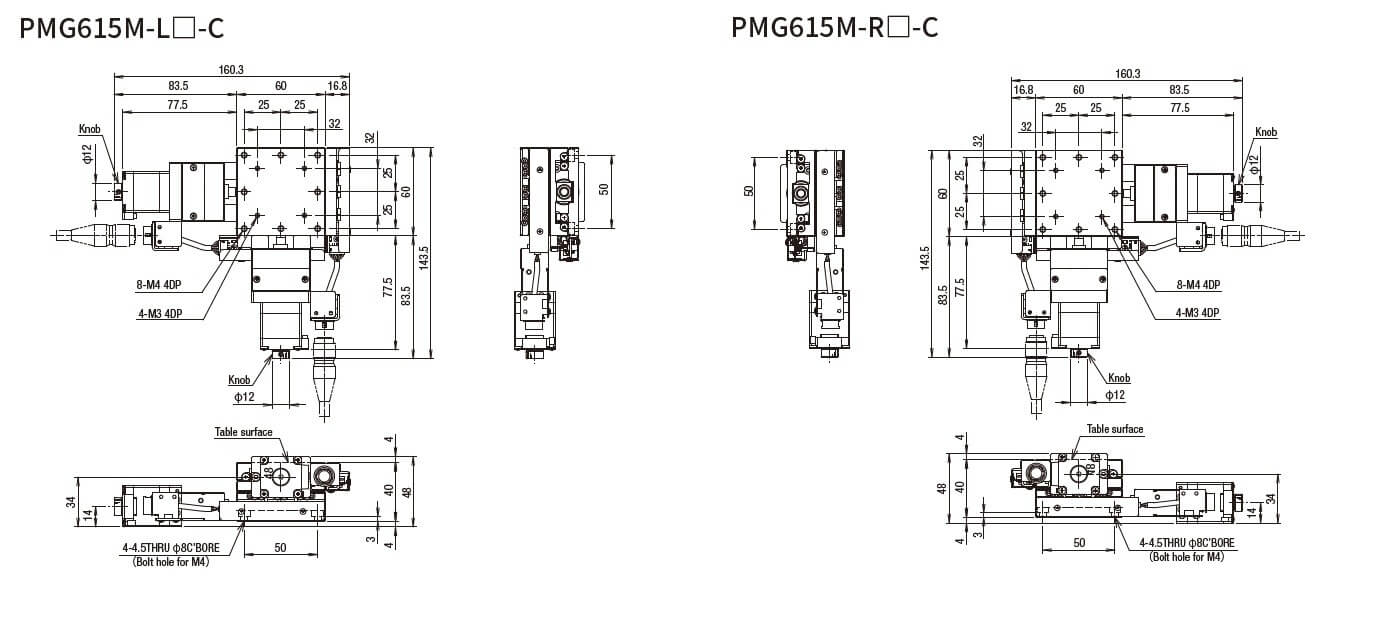

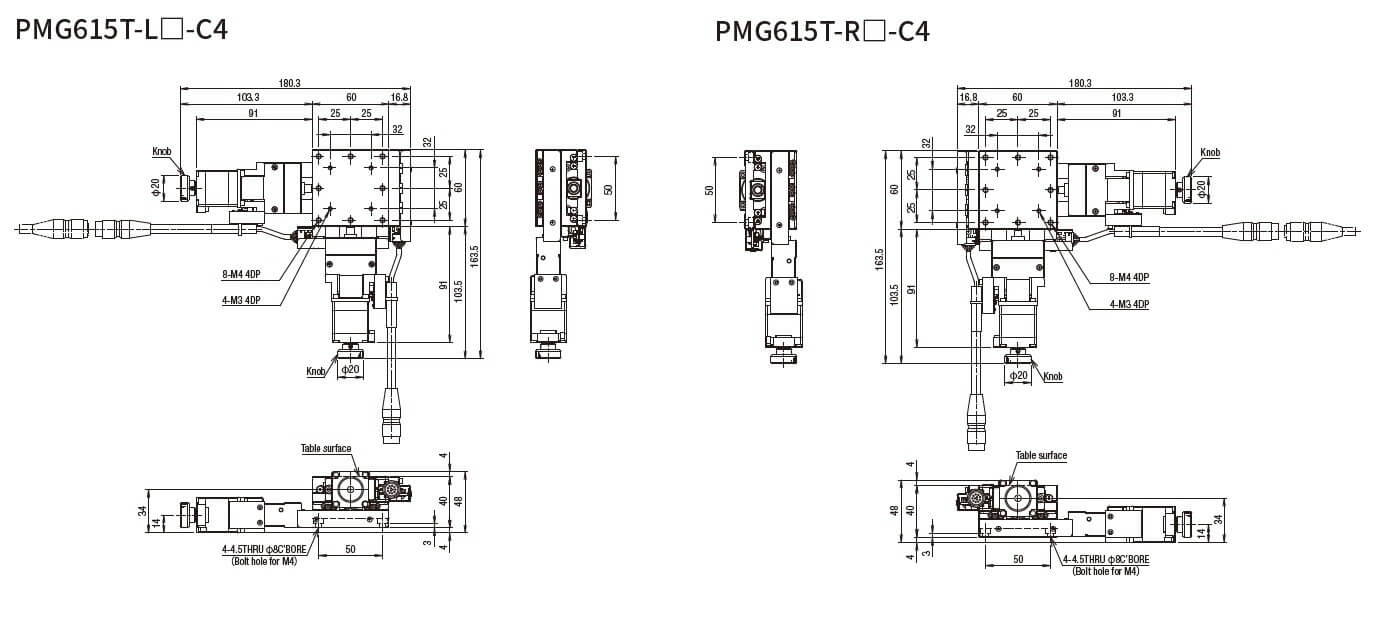

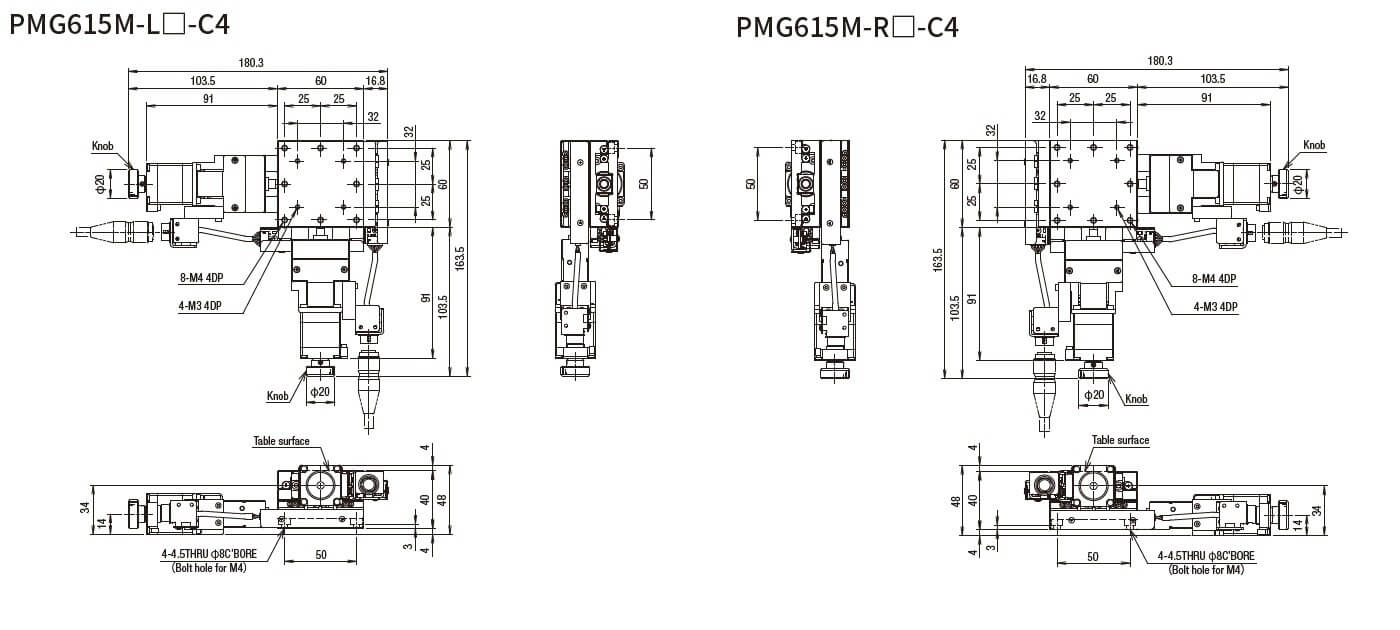

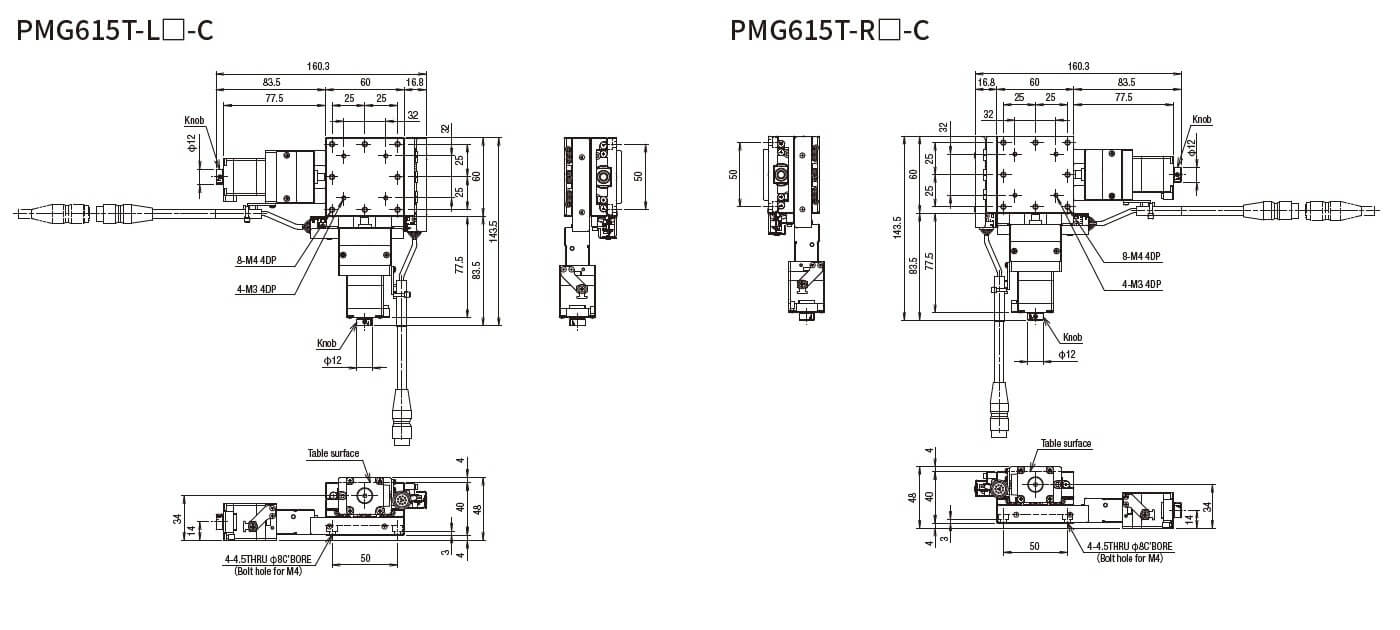

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG615-L 平面尺寸圖SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG615-R 平面尺寸圖







型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

感應器遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線選項

PMG715-L05AL-C

±0.5μm

70 x 70

15

9.1

L

5

標準

 2

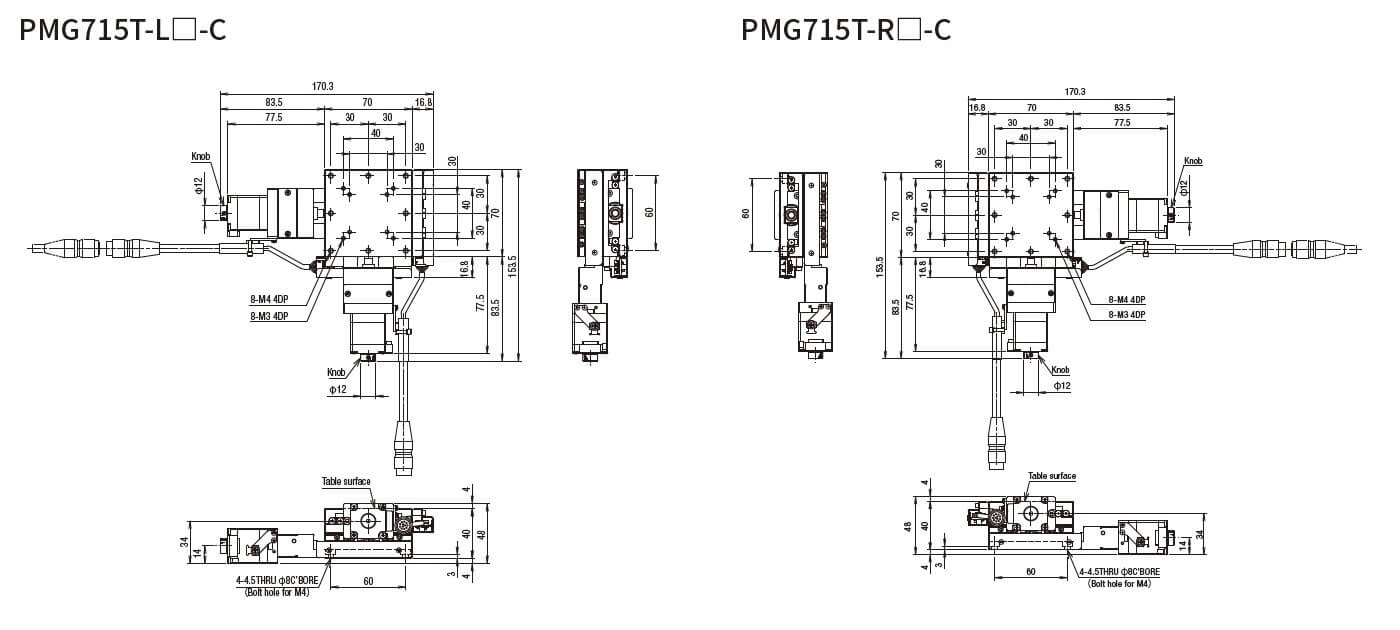

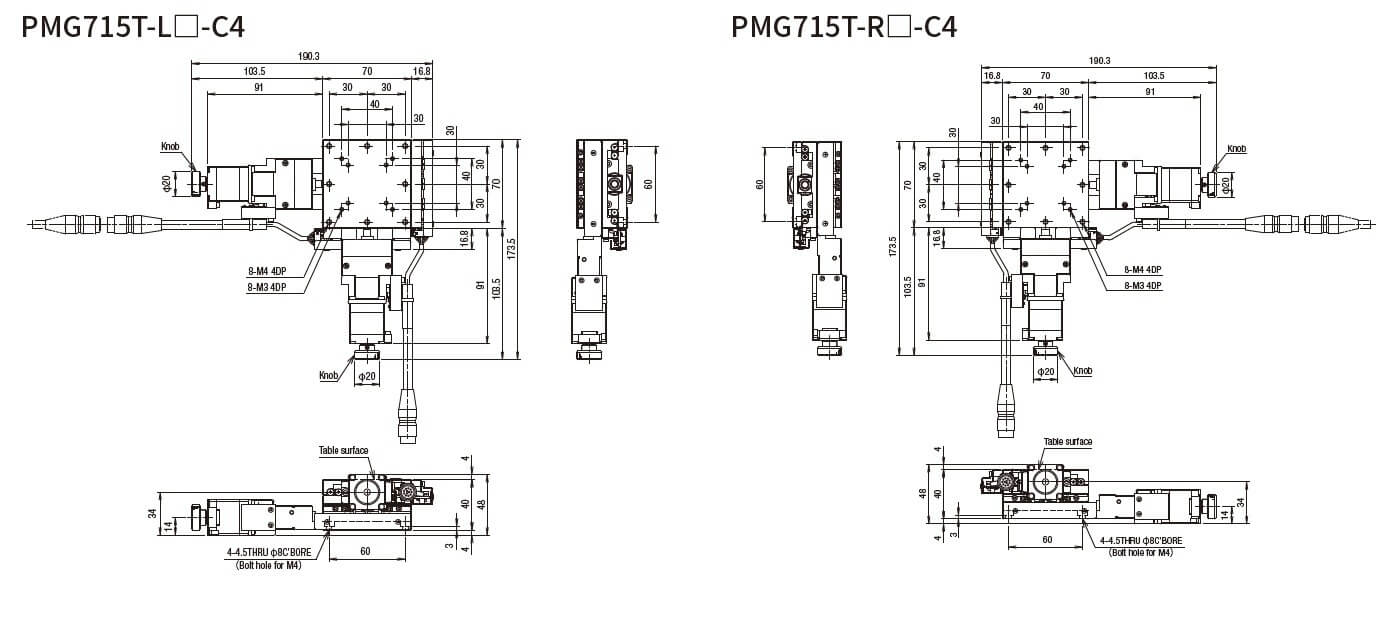

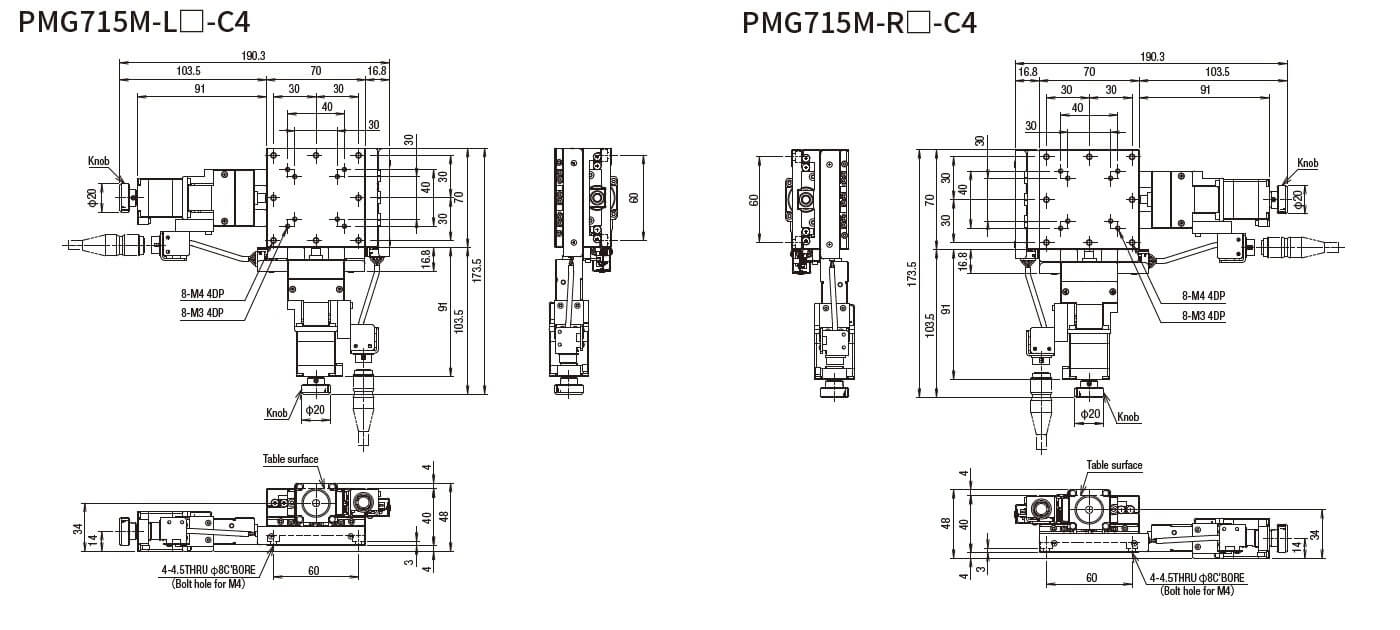

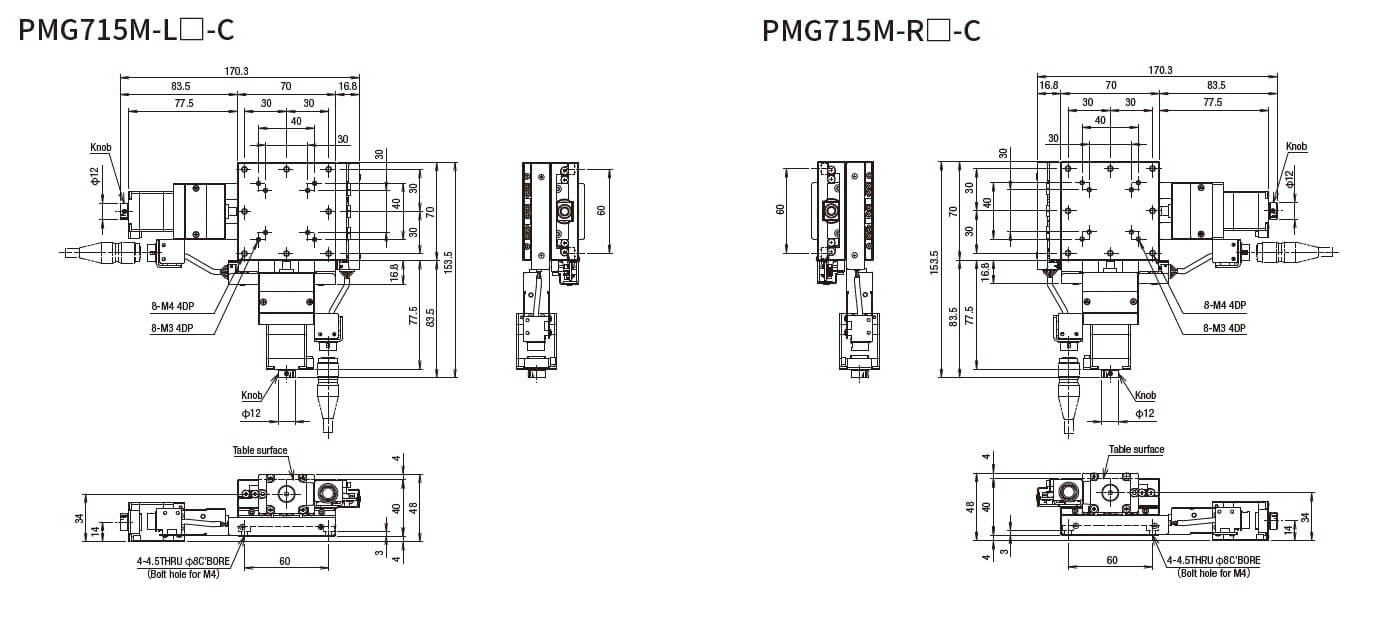

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG715-L 平面尺寸圖SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹PMG (標準檯面)系列 PMG715-R 平面尺寸圖
