駿河精機
SURUGA SEIKI

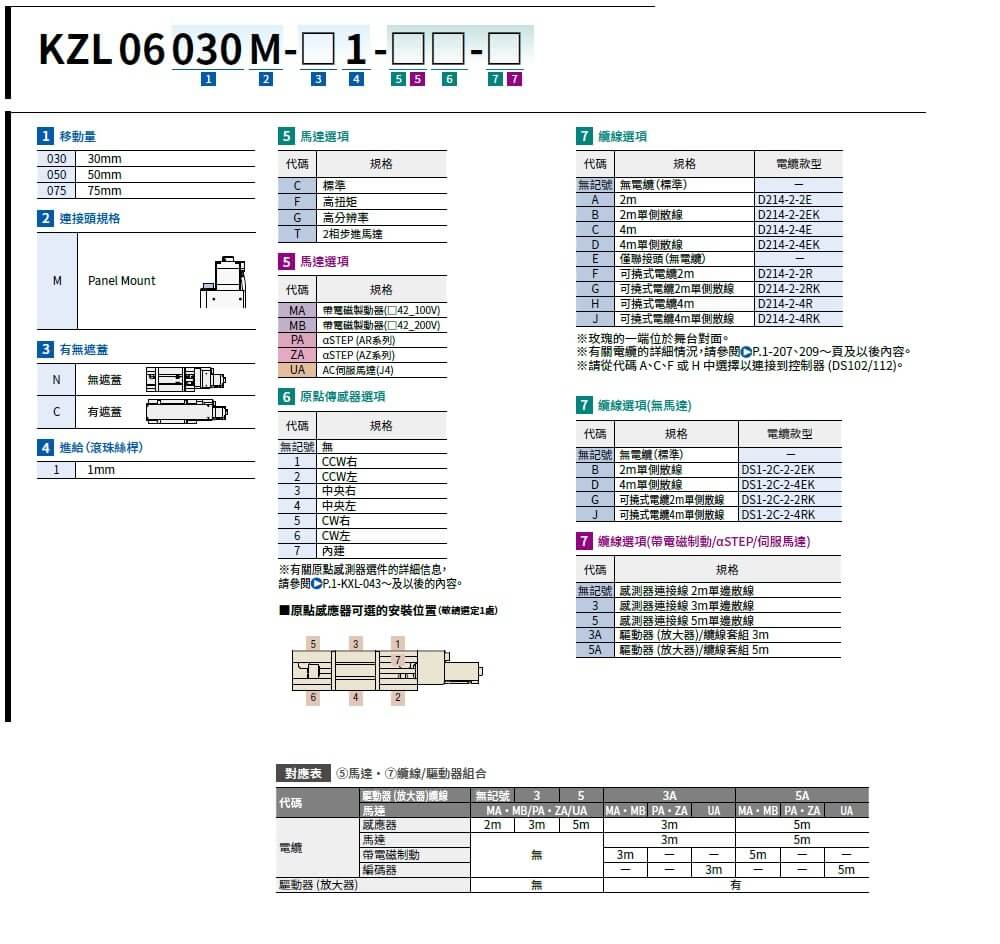

KZL (遮蓋型) 自動直動Z軸
CAVE-X POSITIONER KZL (遮蓋型) 系列
．直線滾珠導軌構造
．馬達、原點感應器可選搭
．內置左右限位感應器
．最長行程可達75mm
．有遮蓋型式
| 配置 | ||||||||
| 款型 | 無遮蓋 | 有遮蓋 | ||||||
| KZL06030-N1-C | KZL06050-N1-C | KZL06075-N1-C | KZL06030-C1-C | KZL06050-C1-C | KZL06075-C1-C | |||
| 機 械 規 格 |
移動量 | 30mm | 50mm | 75mm | 30mm | 50mm | 75mm | |
| 滑台面尺寸 | 60 x 60mm | |||||||
| 進給(滾珠絲桿) | φ8導程1 | |||||||
| 導軌 | 直線滾珠導軌 | |||||||
| 主材質-表面處理 | 不鏽鋼－無電解鍍鎳處理 | |||||||
| 自重 | 2kg | 2.12kg | 2.26kg | 2.06kg | 2.16kg | 2.32kg | ||
| 精 度 規 格 |
分辨率 (脈衝) |
Full/Half | 2μm/1μm | |||||
| 微步進 | 0.1μm（1/20分割時） | |||||||
| MAX速度 | 20mm/sec | |||||||
| 耐荷重(勵磁時) | 7kgf【68.6N】 | |||||||
| 垂直度 | 15μm 以內/全行程 |
25μm 以內/全行程 |
37.5μm 以內/全行程 |
15μm 以內/全行程 |
25μm 以內/全行程 |
37.5μm 以內/全行程 |
||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | － 可在原點感應器選項中選擇是否安裝 | |||||||
| 狹縫原點感應器 | － | |||||||
| 附屬螺絲 (六角帶孔螺釘) |
M4－10 4個 | |||||||
| 單 軸 精 度 規 格 |
單方向定位精度 | 5μm以内 | 7μm以内 | 5μm以内 | 7μm以内 | |||
| 反復定位精度 | ±0.5μm以内 | |||||||
| 空轉 | 1μm以内 | |||||||
| 背隙 | 1μm以内 | |||||||
| 真直度 | 3μm以内 | |||||||
| 仰俯/橫擺 | 20''以内/15"以内 | |||||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 | 滑檯面尺寸 | 移動量 | 耐荷重 | 有無遮蓋 | 馬達選項 | 原點感應器位置 | 附屬電纜線選項 |
| [μm] | [mm] | [mm] | [kgf] | |||||

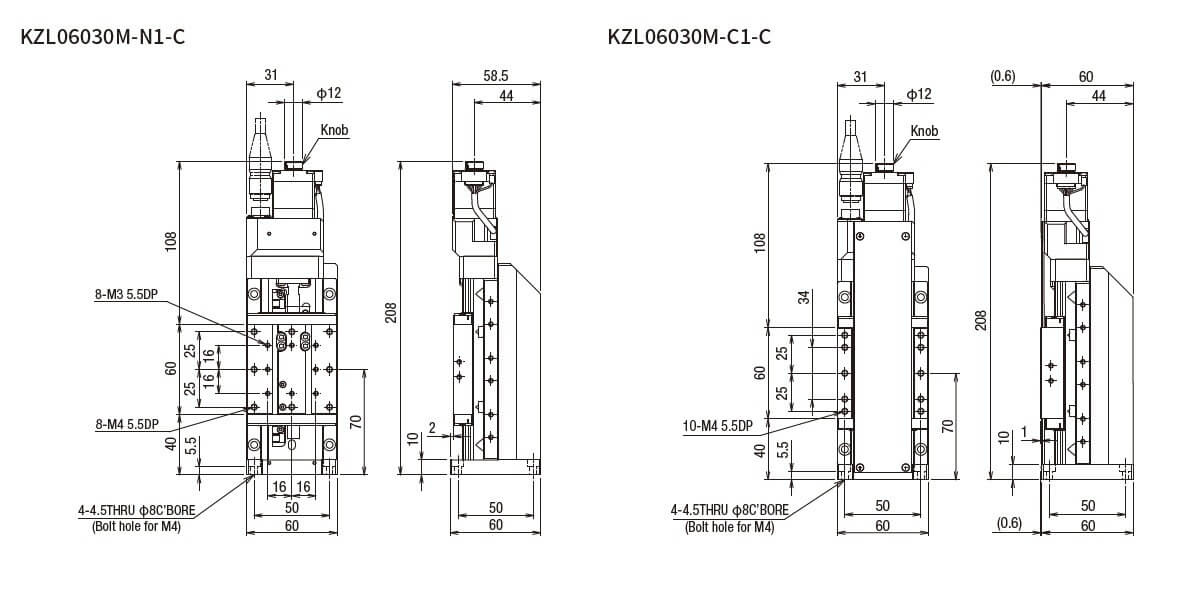

| KZL06030-C1-C | ±0.5μm | 60 x 60 | 30 | 7.0 | 有遮蓋 | 標準 | 無 | 無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |
|
[μm] |
[mm] |
[mm] |
[kgf] |
|
|
|||
|

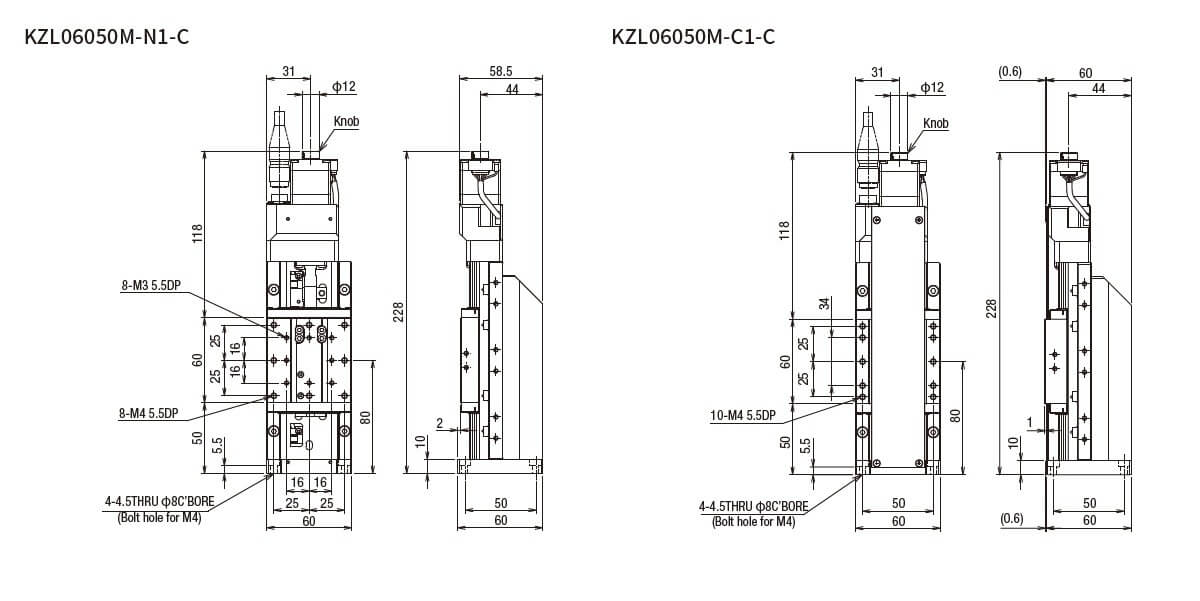

KZL06050-C1-C |
±0.5μm |
60 x 60 |
50 |
7.0 |
有遮蓋 |
標準 |
無 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
原點感應器位置 |
附屬電纜線選項 |
|
[μm] |
[mm] |
[mm] |
[kgf] |
|
|
|||
|

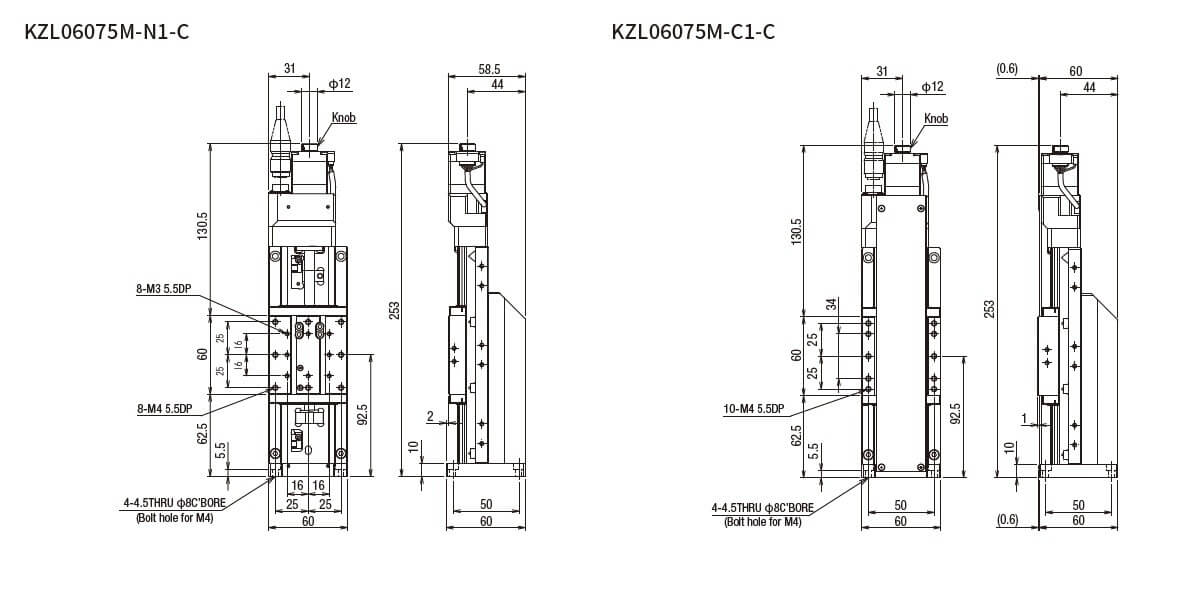

KZL06075-C1-C |
±0.5μm |
60 x 60 |
75 |
7.0 |
有遮蓋 |
標準 |
無 |
無電纜 (標準) |
