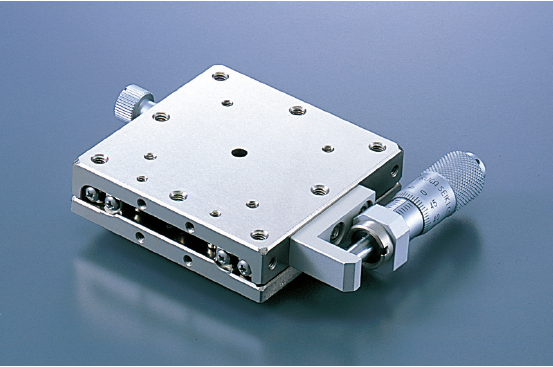

BSS16 / BSB16 手動直動X軸
BSS16 / BSB16 系列
．直線滾珠導軌構造
．導軌與本體一體化薄型構造
．本體材質採用不鏽鋼
．進給方式可選擇
．多種檯面尺寸、表面處理
■ 依滑台面尺寸呈現 BSS16系列 / BSB16系列
|
款型
|
BSS16-25A
|
BSS16-25AZ
|
BSS16-25C
|
BSS16-25CZ
|
BSB16-25A
|
BSB16-25AZ
|
BSB16-25C
|
BSB16-25CZ
|
|
|
(左右相反)
|
BSS16-25AR
|
BSS16-25AZR
|
BSS16-25CR
|
BSS16-25CZR
|
BSB16-25AR
|
BSB16-25AZR
|
BSB16-25CR
|
BSB16-25CZR
|
|
|
滑台面尺寸
|
25✕25mm
|
||||||||
|
進給位置
|
中心
|
側面
|
中心
|
側面
|
|||||
|
移動量
|
±3.2mm
|
||||||||
|
分厘卡測頭最小讀取
|
10μm
|
||||||||
|
導軌
|
直線滾珠導軌
|
||||||||
|
耐荷重
|
4kgf【39.2N】
|
||||||||
|
移動精度
|
真直度
|
3μm以內
|
|||||||
|
仰俯
|
30"以內
|
||||||||
|
橫擺
|
25"以內
|
||||||||
|
容許力矩荷重
|
仰俯
|
2.0N‧m
|
|||||||
|
橫擺
|
2.0N‧m
|
||||||||
|
側傾
|
3.5N‧m
|
||||||||
|
力矩剛性
|
仰俯
|
1.9"/N‧cm
|
|||||||
|
橫擺
|
1.1"/N‧cm
|
||||||||
|
側傾
|
1.1"/N‧cm
|
||||||||
|
平行度
|
30μm以內
|
||||||||
|
運動平行度
|
10μm以內
|
||||||||
|
自重
|
0.07kg
|
||||||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
不鏽鋼–低溫黑色鉻處理
|
|||||||
|
附屬螺絲(六角帶孔螺釘)
|
M2-4 4個
|
||||||||
|
款型
|
BSS16-40A
|
BSS16-40AZ
|
BSS16-40C
|
BSS16-40CZ
|
BSB16-40A
|
BSB16-40AZ
|
BSB16-40C
|
BSB16-40CZ
|
|
|
(左右相反)
|
BSS16-40AR
|
BSS16-40AZR
|
BSS16-40CR
|
BSS16-40CZR
|
BSB16-40AR
|
BSB16-40AZR
|
BSB16-40CR
|
BSB16-40CZR
|
|
|
滑台面尺寸
|
40✕40mm
|
||||||||
|
進給位置
|
中心
|
側面
|
中心
|
側面
|
|||||
|
移動量
|
±6.5mm
|
||||||||
|
分厘卡測頭最小讀取
|
10μm
|
||||||||
|
導軌
|
直線滾珠導軌
|
||||||||
|
耐荷重
|
10kgf【98N】
|
||||||||
|
移動精度
|
真直度
|
1μm以內
|
3μm以內
|
||||||
|
仰俯
|
25"以內
|
||||||||
|
橫擺
|
15"以內
|
||||||||
|
容許力矩荷重
|
仰俯
|
5.0N‧m
|
|||||||
|
橫擺
|
5.0N‧m
|
||||||||
|
側傾
|
5.0N‧m
|
||||||||
|
力矩剛性
|
仰俯
|
0.42"/N‧cm
|
|||||||
|
橫擺
|
0.35"/N‧cm
|
||||||||
|
側傾
|
0.21"/N‧cm
|
||||||||
|
平行度
|
15μm以內
|
||||||||
|
運動平行度
|
7μm以內
|
||||||||
|
自重
|
0.23kg
|
||||||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
不鏽鋼–低溫黑色鉻處理
|
|||||||
|
附屬螺絲(六角帶孔螺釘)
|
M3-6 4個
|
||||||||
|
款型
|
BSS16-50A
|
BSS16-50AZ
|
BSS16-50C
|
BSS16-50CZ
|
|
|
(左右相反)
|
BSS16-50AR
|
BSS16-50AZR
|
BSS16-50CR
|
BSS16-50CZR
|
|
|
滑台面尺寸
|
50✕50mm
|
||||
|
進給位置
|
中心
|
側面
|
|||
|
移動量
|
±6.5mm
|
||||
|
分厘卡測頭最小讀取
|
10μm
|
||||
|
導軌
|
直線滾珠導軌
|
||||
|
耐荷重
|
15kgf【147N】
|
||||
|
移動精度
|
真直度
|
1μm以內
|
|||
|
仰俯
|
25"以內
|
||||
|
橫擺
|
15"以內
|
||||
|
容許力矩荷重
|
仰俯
|
6.8N‧m
|
|||
|
橫擺
|
6.8N‧m
|
||||
|
側傾
|
6.0N‧m
|
||||
|
力矩剛性
|
仰俯
|
0.15"/N‧cm
|
|||
|
橫擺
|
0.14"/N‧cm
|
||||
|
側傾
|
0.09"/N‧cm
|
||||
|
平行度
|
15μm以內
|
||||
|
運動平行度
|
7μm以內
|
||||
|
自重
|
0.28kg
|
||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
||||
|
附屬螺絲(六角帶孔螺釘)
|
M3-6 4個
|
||||
|
款型
|
BSS16-60A
|
BSS16-60AZ
|
BSS16-60C
|
BSS16-60CZ
|
BSB16-60A
|
BSB16-60AZ
|
BSB16-60C
|
BSB16-60CZ
|
|
|
(左右相反)
|
BSS16-60AR
|
BSS16-60AZR
|
BSS16-60CR
|
BSS16-60CZR
|
BSB16-60AR
|
BSB16-60AZR
|
BSB16-60CR
|
BSB16-60CZR
|
|
|
滑台面尺寸
|
60✕60mm
|
||||||||
|
進給位置
|
中心
|
側面
|
中心
|
側面
|
|||||
|
移動量
|
±6.5mm
|
||||||||
|
分厘卡測頭最小讀取
|
10μm
|
||||||||
|
導軌
|
直線滾珠導軌
|
||||||||
|
耐荷重
|
20kgf【196N】
|
||||||||
|
移動精度
|
真直度
|
1μm以內
|
3μm以內
|
||||||
|
仰俯
|
25"以內
|
||||||||
|
橫擺
|
15"以內
|
||||||||
|
容許力矩荷重
|
仰俯
|
10.0N‧m
|
|||||||
|
橫擺
|
10.0N‧m
|
||||||||
|
側傾
|
9.0N‧m
|
||||||||
|
力矩剛性
|
仰俯
|
0.08"/N‧cm
|
|||||||
|
橫擺
|
0.08"/N‧cm
|
||||||||
|
側傾
|
0.05"/N‧cm
|
||||||||
|
平行度
|
15μm以內
|
||||||||
|
運動平行度
|
7μm以內
|
||||||||
|
自重
|
0.4kg
|
||||||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
不鏽鋼–低溫黑色鉻處理
|
|||||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-6 4個
|
||||||||
|
款型
|
BSS16-70A
|
BSS16-70AZ
|
BSS16-70C
|
BSS16-70CZ
|
|
|
(左右相反)
|
BSS16-70AR
|
BSS16-70AZR
|
BSS16-70CR
|
BSS16-70CZR
|
|
|
滑台面尺寸
|
70✕70mm
|
||||
|
進給位置
|
中心
|
側面
|
|||
|
移動量
|
±6.5mm
|
||||
|
分厘卡測頭最小讀取
|
10μm
|
||||
|
導軌
|
直線滾珠導軌
|
||||
|
耐荷重
|
23kgf【225.4N】
|
||||
|
移動精度
|
真直度
|
1μm以內
|
|||
|
仰俯
|
25"以內
|
||||
|
橫擺
|
15"以內
|
||||
|
容許力矩荷重
|
仰俯
|
13.8N‧m
|
|||
|
橫擺
|
13.8N‧m
|
||||
|
側傾
|
12.9N‧m
|
||||
|
力矩剛性
|
仰俯
|
0.06"/N‧cm
|
|||
|
橫擺
|
0.05"/N‧cm
|
||||
|
側傾
|
0.03"/N‧cm
|
||||
|
平行度
|
15μm以內
|
||||
|
運動平行度
|
7μm以內
|
||||
|
自重
|
0.58kg
|
||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-6 4個
|
||||
|
款型
|
BSS16-80A
|
BSS16-80AZ
|
BSS16-80C
|
BSS16-80CZ
|
BSB16-80A
|
BSB16-80AZ
|
BSB16-80C
|
BSB16-80CZ
|
|
|
(左右相反)
|
BSS16-80AR
|
BSS16-80AZR
|
BSS16-80CR
|
BSS16-80CZR
|
BSB16-80AR
|
BSB16-80AZR
|
BSB16-80CR
|
BSB16-80CZR
|
|
|
滑台面尺寸
|
80✕80mm
|
||||||||
|
進給位置
|
中心
|
側面
|
中心
|
側面
|
|||||
|
移動量
|
±12.5mm
|
||||||||
|
分厘卡測頭最小讀取
|
10μm
|
||||||||
|
導軌
|
直線滾珠導軌
|
||||||||
|
耐荷重
|
27.0kgf【264.6N】
|
||||||||
|
移動精度
|
真直度
|
3μm以內
|
|||||||
|
仰俯
|
25"以內
|
||||||||
|
橫擺
|
15"以內
|
||||||||
|
容許力矩荷重
|
仰俯
|
18.2N‧m
|
|||||||
|
橫擺
|
18.2N‧m
|
||||||||
|
側傾
|
17.7N‧m
|
||||||||
|
力矩剛性
|
仰俯
|
0.04"/N‧cm
|
|||||||
|
橫擺
|
0.04"/N‧cm
|
||||||||
|
側傾
|
0.02"/N‧cm
|
||||||||
|
平行度
|
20μm以內
|
||||||||
|
運動平行度
|
8μm以內
|
||||||||
|
自重
|
0.90kg
|
||||||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
不鏽鋼–低溫黑色鉻處理
|
|||||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-6 4個
|
||||||||
|
款型
|
BSS16-100A
|
BSS16-100AZ
|
BSS16-100C
|
BSS16-100CZ
|
|
|
(左右相反)
|
BSS16-100AR
|
BSS16-100AZR
|
BSS16-100CR
|
BSS16-100CZR
|
|
|
滑台面尺寸
|
100✕100mm
|
||||
|
進給位置
|
中心
|
側面
|
|||
|
移動量
|
±12.5mm
|
||||
|
分厘卡測頭最小讀取
|
10μm
|
||||
|
導軌
|
直線滾珠導軌
|
||||
|
耐荷重
|
35.0kgf【343N】
|
||||
|
移動精度
|
真直度
|
3μm以內
|
|||
|
仰俯
|
25"m以內
|
||||
|
橫擺
|
15"m以內
|
||||
|
容許力矩荷重
|
仰俯
|
31.8N‧m
|
|||
|
橫擺
|
31.8N‧m
|
||||
|
側傾
|
30.7N‧m
|
||||
|
力矩剛性
|
仰俯
|
0.02"/N‧cm
|
|||
|
橫擺
|
0.02"/N‧cm
|
||||
|
側傾
|
0.01"/N‧cm
|
||||
|
平行度
|
20μm以內
|
||||
|
運動平行度
|
8μm以內
|
||||
|
自重
|
1.33kg
|
||||
|
主材質–表面處理
|
不鏽鋼–無電解鍍鎳處理
|
||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-6 4個
|
||||
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
| BSS16-25A |
不鏽鋼-無電解鍍鎳處理
|
25×25 | 3.2 |
中心
|
標準
|
標準
|
標準 |
4.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-40A-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
標準
|
標準
|
無塵室用潤滑油
|
10.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-50A-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
標準
|
標準
|
真空潤滑油
|
15.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-60A5
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
標準
|
5
|
標準
|
20
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-70A5-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
標準
|
5
|
無塵室用潤滑油
|
23
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-80A5-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
標準
|
5
|
真空潤滑油
|
27
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸[mm]
|
移動量[±mm]
|
進給位置
|
進給方式
|
固定具方式
|
潤滑油
|
耐荷重[kgf]
|
RoHS
|
|
BSS16-100ATP
|
不鏽鋼-無電解鍍鎳處理
|
100×100
|
12.5
|
中心
|
TP
|
標準
|
標準
|
35
|
●
|
