配置 (圖片瀏覽)
|
|||||||
|
款型
|

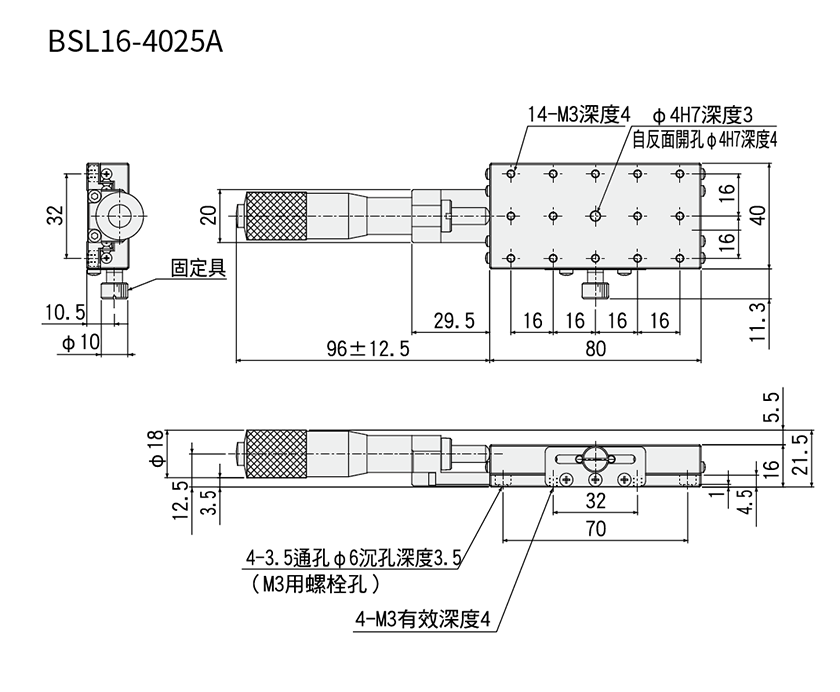

BSL 16-4025A
|

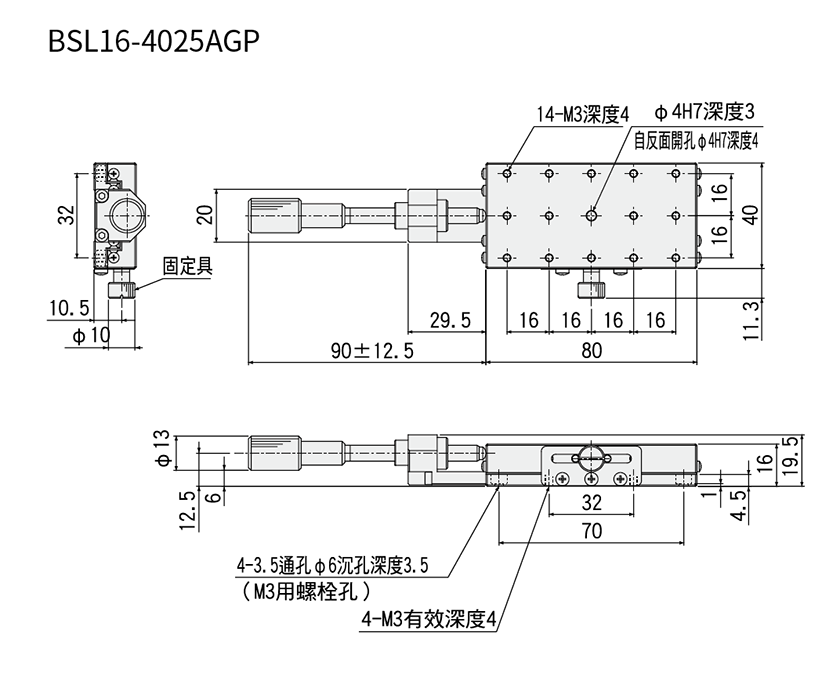

BSL 16-4025AGP
|

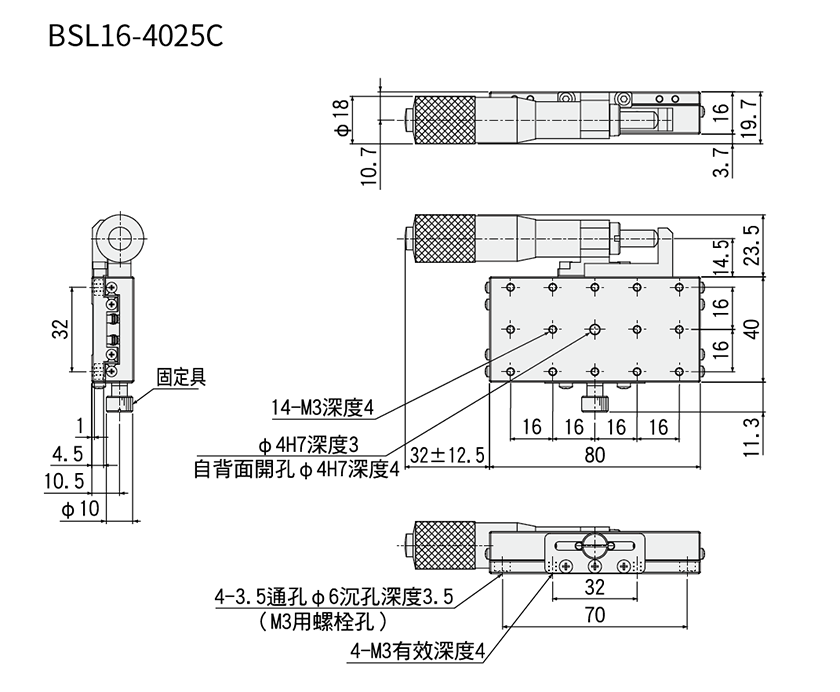

BSL 16-4025C
|

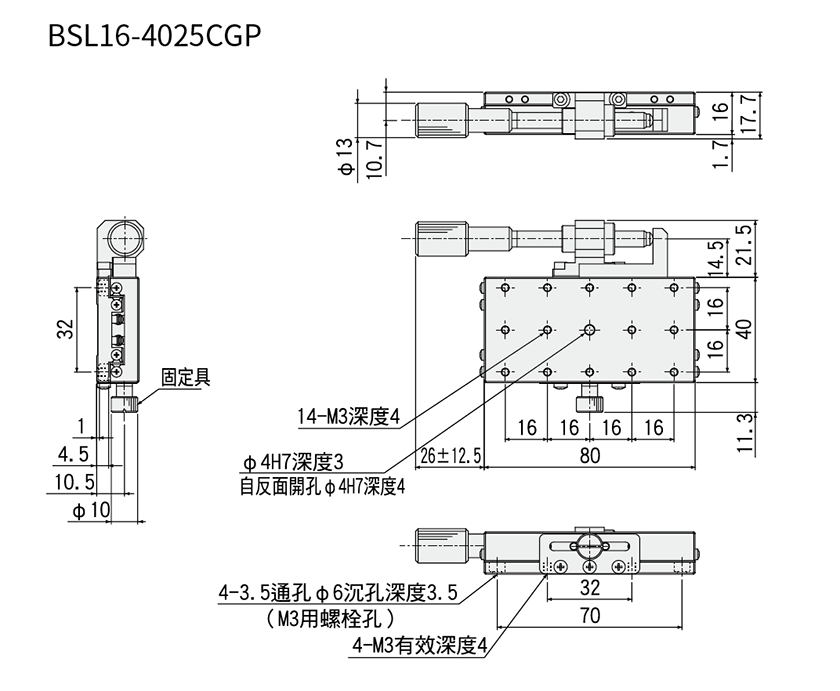

BSL 16-4025CGP
|

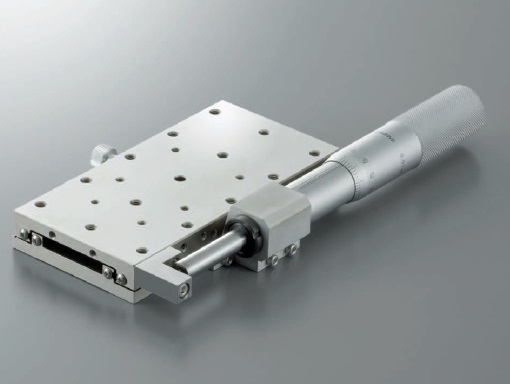

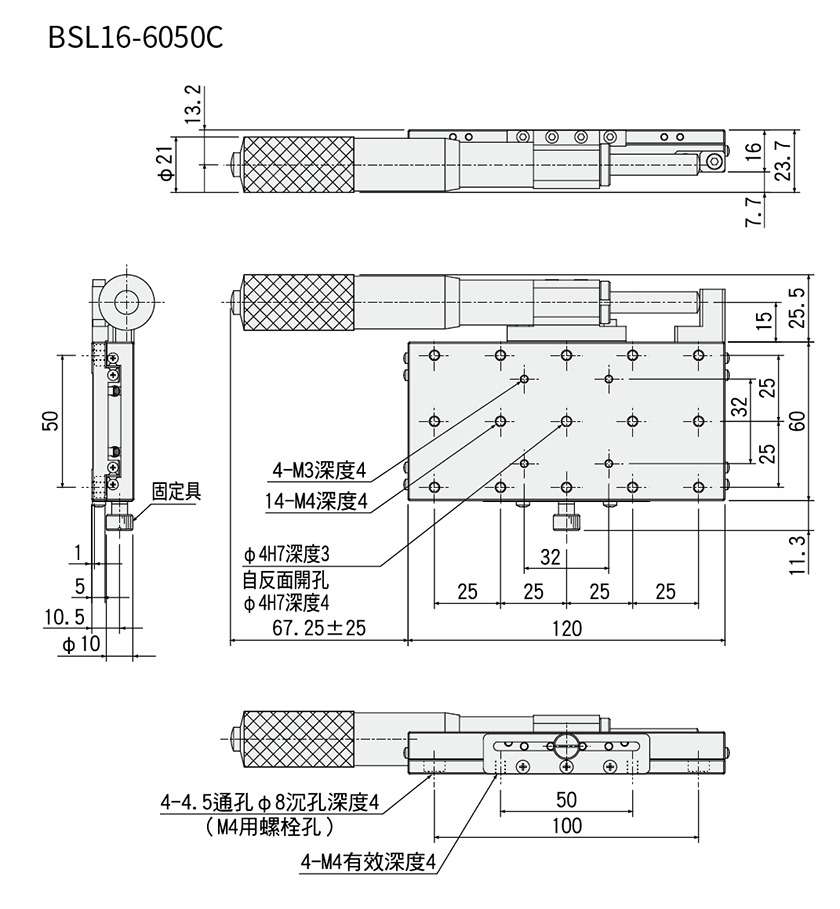

BSL 16-6050C
|

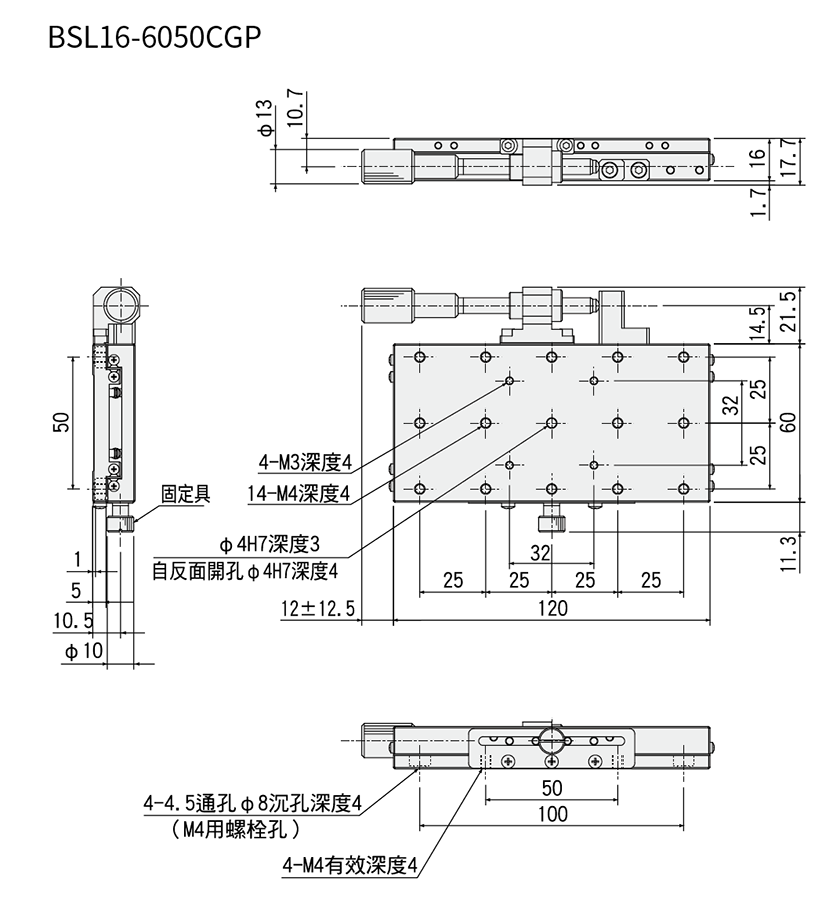

BSL 16-6050CGP
|
|
|
(左右相反)
|
BSL 16-4025AR
|
BSL 16-4025ARGP
|
BSL 16-4025CR
|
BSL 16-4025CRGP
|
BSL 16-6050CR
|
BSL 16-6050CRGP
|
|
|
滑台面尺寸
|
40 ✕ 80mm
|
60 ✕ 120mm
|
|||||
|
進給位置
|
中心
|
側面
|
|||||
|
移動量
|
±12.5mm
|
±25mm
|
±12.5mm
|
||||
|
進給1旋轉移動量
|
─
|
1.0mm
|
─
|
1.0mm
|
─
|
1.0mm
|
|
|
分厘卡測頭最小讀取
|
10 μm
|
─
|
10 μm
|
─
|
10 μm
|
─
|
|
|
導軌
|
直線滾珠導軌
|
||||||
|
耐荷重
|
15.0kgf【147N】
|
20.0kgf【196N】
|
|||||
|
移動精度
|
真直度
|
3μm以內
|
|||||
|
仰俯
|
25"以內
|
||||||
|
橫擺
|
15"以內
|
||||||
|
容許
力矩 荷重 |
仰俯
|
6.8N • m
|
10N • m
|
||||
|
橫擺
|
6.8N • m
|
10N • m
|
|||||
|
側傾
|
5.0N • m
|
6.8N • m
|
|||||
|
力矩
剛性 |
仰俯
|
0.15"/N • cm
|
0.08"/N • cm
|
||||
|
橫擺
|
0.13"/N • cm
|
0.07"/N • cm
|
|||||
|
側傾
|
0.25"/N • cm
|
0.14"/N • cm
|
|||||
|
平行度
|
20 μm以內
|
||||||
|
運動平行度
|
8 μm以內
|
||||||
|
自重
|
0.44kg
|
0.98kg
|
|||||
|
主材質─表面處理
|
不鏽鋼─無電解鍍鎳處理
|
||||||
|
附屬螺絲(六角帶孔螺釘)
|
M3─6 4個
|
M4─6 4個
|
|||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BSL16-4025AGP-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
|
BSL16-6050C
|
不鏽鋼-無電解鍍鎳處理
|
60×120
|
25
|
側面
|
20.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
CAD
|
|
|
BSL16-4025AGP-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025A-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025ARGP-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025AR-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CGP-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025C-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CRGP-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CR-J
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025AGP-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025A-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025ARGP-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025AR-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CGP-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025C-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CRGP-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025CR-L
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
-
|
-
|
|
BSL16-4025A
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
||
|
BSL16-4025AGP
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
||
|
BSL16-4025AR
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
||
|
BSL16-4025ARGP
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
中心
|
15.0
|
●
|
||
|
BSL16-4025C
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
||
|
BSL16-4025CGP
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
||
|
BSL16-4025CR
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
||
|
BSL16-4025CRGP
|
不鏽鋼-無電解鍍鎳處理
|
40×80
|
12.5
|
側面
|
15.0
|
●
|
||
|
BSL16-6050C
|
不鏽鋼-無電解鍍鎳處理
|
60×120
|
25
|
側面
|
20.0
|
●
|
-
|
-
|
|
BSL16-6050CR
|
不鏽鋼-無電解鍍鎳處理
|
60×120
|
25
|
側面
|
20.0
|
●
|
-
|
-
|
|
BSL16-6050CGP
|
不鏽鋼-無電解鍍鎳處理
|
60×120
|
12.5
|
側面
|
20.0
|
●
|
-
|
-
|
|
BSL16-6050CRGP
|
不鏽鋼-無電解鍍鎳處理
|
60×120
|
12.5
|
側面
|
20.0
|
●
|
-
|
-
|
