| 配置 (圖片瀏覽) | |||
| 款型 | BXT04013 | BXT06013 | |
| 滑台面尺寸 | 40 ✕ 40mm | 60 ✕ 60mm | |
| 操作位置 | 側面 | 側面 | |
| 移動量 | ±6.5mm | ±6.5mm | |
| 分厘卡測頭最小讀取 | 10 μm | 10 μm | |
| 移動導軌 | 直線滾珠導軌 | 直線滾珠導軌 | |
| 耐荷重 | 10kgf【98N】 | 20kgf【196N】 | |
| 移動精度 | 真直度 | 10 μm | 10 μm |
| 仰俯 | 30" | 35" | |
| 橫擺 | 25" | 30" | |
| 力矩剛性 | 仰俯 | 0.38"/N • cm | 0.1"/N • cm |
| 橫擺 | 0.35"/N • cm | 0.08"/N • cm | |
| 側傾 | 0.21"/N • cm | 0.05"/N • cm | |
| 平行度 | 30 μm | 30 μm | |
| 自重 | 0.24kg | 0.44kg | |
| 主材質─表面處理 | 鋼─無電解鍍鎳處理 | 鋼─無電解鍍鎳處理 | |
| 附屬螺絲(六角帶孔螺釘) | M3─8 4個 | M4─8 4個 | |
|

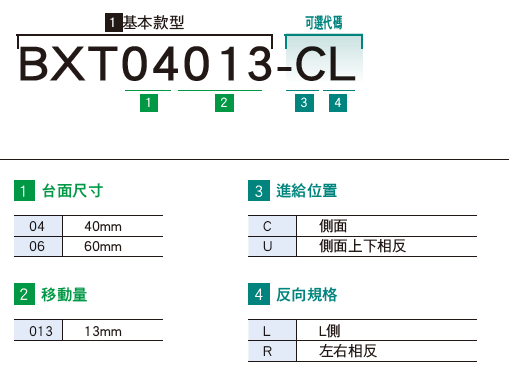

型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BXT04013-CL
|
鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BXT06013-CR
|
鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
CAD
|
|
|
BXT04013-CL
|
鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
-
|
||
|
BXT04013-CR
|
鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
-
|
||
|
BXT04013-UL
|
鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面上下相反
|
10
|
-
|
||
|
BXT04013-UR
|
鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面上下相反
|
10
|
-
|
||
|
BXT06013-CL
|
鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
-
|
||
|
BXT06013-CR
|
鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
-
|
||
|
BXT06013-UL
|
鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面上下相反
|
20
|
-
|
||
|
BXT06013-UR
|
鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面上下相反
|
20
|
-
|
||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
