| 配置 | |||||

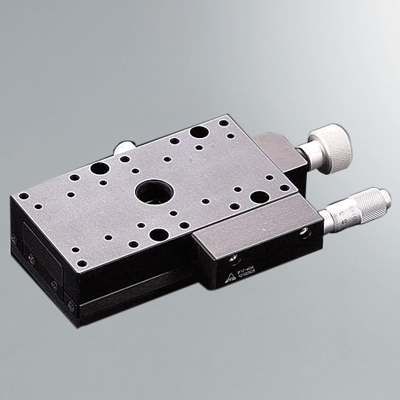

| 款型 | B12-25A | B12-25B | B12-60A | B12-60B | |
| (左右相反) | B12-25AR | B12-25BR | - | - | |
| 滑台面尺寸 | 25 X 60mm | 60 X 110mm | |||
| 移動量 | ±6.5mm | 粗調±6.5mm 微調±0.1mm |
粗調±20mm 微調±6.5mm |
||
| 分離卡測頭最小讀取 | 10μm/刻度 | 微調0.5μm/刻度 | 10μm/刻度 | 微調0.5μm/刻度 | |
| 導軌 | 交叉滾子導軌 | ||||
| 耐荷重 | 2.0kgf【19.6N】 | 8.0kgf【78.4N】 | |||
| 移動精度 | 真直度 | 3μm | |||
| 仰俯 | 25" | ||||
| 橫擺 | 15" | ||||
| 容許 力矩 荷重 |
仰俯 | 38N．m | 8.1N．m | ||
| 橫擺 | 3.2N．m | 7.0N．m | |||
| 側傾 | 1.5N．m | 5.3N．m | |||
| 力矩 剛性 |
仰俯 | 0.19"/N．m | 0.02"/N．m | ||
| 橫擺 | 0.19"/N．m | 0.03"/N．m | |||
| 側傾 | 1.38"/N．m | 0.07"/N．m | |||
| 平行度 | 30μm | ||||
| 運動平行度 | 10μm | ||||
| 自重 | 0.1kg | 0.2kg | 0.8kg | ||
| 主材質-表面處理 | 鋁－黑耐酸鋁處理 | ||||
| 附屬螺絲(六角帶孔螺釘) | M4－6 2個 | 圓頭六角帶孔螺釘 M4－6 10個 | |||
| 型號 | 主材質-表面處理 | 滑台面尺寸 [mm] |
移動量 [±mm] |
把手1圈移動量 [μm] |
耐荷重 [kgf] |
RoHS |
| B12-25A | 鋁-黑耐酸鋁處理 | 25×60 | 6.5 | 10 | 2 | ● |
| 型號 | 主材質-表面處理 | 滑台面尺寸 [mm] |
移動量 [±mm] |
把手1圈移動量 [μm] |
耐荷重 [kgf] |
RoHS |
| B12-60A | 鋁-黑耐酸鋁處理 | 60×110 | 粗調±20/微調±6.5 | 10 | 8 | ● |
| 型號 | 主材質-表面處理 |
滑台面 尺寸 |
移動量 |
把手1圈 移動量 |
耐荷重 | RoHS | CAD | |
| [mm] | [±mm] | [μm] | [kgf] | |||||
| B12-25A | 鋁-黑耐酸鋁處理 | 25×60 | 6.5 | 10 | 2 | ● | 2D | 3D |
| B12-25B | 鋁-黑耐酸鋁處理 | 25×60 | 粗調±6.5/微調±0.1 | 微調0.5 | 2 | ● | 2D | 3D |
| B12-25AR | 鋁-黑耐酸鋁處理 | 25×60 | 6.5 | 10 | 2 | ● | - | 3D |
| B12-25BR | 鋁-黑耐酸鋁處理 | 25×60 | 粗調±6.5/微調±0.1 | 微調0.5 | 2 | ● | - | 3D |
| B12-60A | 鋁-黑耐酸鋁處理 | 60×110 | 粗調±20/微調±6.5 | 10 | 8 | ● | 2D | 3D |
| B12-60B | 鋁-黑耐酸鋁處理 | 60×110 | 粗調±20/微調±6.5 | 微調0.5 | 8 | ● | 2D | 3D |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
