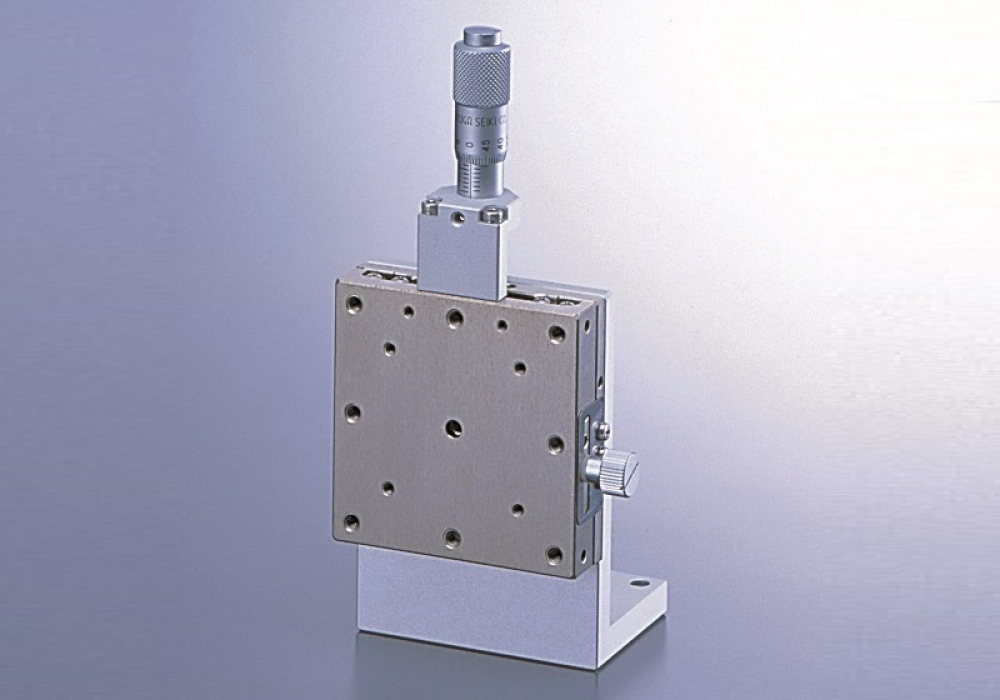

BSS36 / BSB36 手動直動Z軸
BSS36 / BSB36 系列
．直線滾珠導軌構造
．導軌與本體一體化薄型構造
．本體材質採用不鏽鋼
．進給方式可選擇
．多種檯面尺寸、表面處理
|
配置(圖片瀏覽)
|
|||||||
|
款型
表面處理 |
無電解鍍鎳處理
|
BSS36-25
|
BSS36-40
|
BSS36-50
|
BSS36-60
|
BSS36-70
|
BSS36-80
|
|
低溫黑色鍍鉻處理色
|
*BSB36-25
|
*BSB36-40
|
─
|
*BSB36-60
|
─
|
*BSB36-80
|
|
|
移動量
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
||||
|
耐荷重
|
1.0kgf【9.8N】
|
5.0kgf【49N】
|
|||||
|
移動精度
|
真直度
|
3 μm以內
|
1 μm以內 * BSB：3 μm以內
|
3 μm以內
|
|||
|
仰俯
|
30"以內
|
25"以內
|
|||||
|
橫擺
|
25"以內
|
15"以內
|
|||||
|
容許力矩荷重
|
仰俯
|
2.0N • m
|
5.0N • m
|
6.8N • m
|
10.0N • m
|
13.8N • m
|
18.2N • m
|
|
橫擺
|
2.0N • m
|
5.0N • m
|
6.8N • m
|
10.0N • m
|
13.8N • m
|
18.2N • m
|
|
|
側傾
|
3.5N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
|
力矩剛性
|
仰俯
|
1.90"/N • cm
|
0.42"/N • cm
|
0.15"/N • cm
|
0.08"/N • cm
|
0.06"/N • cm
|
0.04"/N • cm
|
|
橫擺
|
1.10"/N • cm
|
0.35"/N • cm
|
0.14"/N • cm
|
0.08"/N • cm
|
0.05"/N • cm
|
0.04"/N • cm
|
|
|
側傾
|
1.10"/N • cm
|
0.21"/N • cm
|
0.09"/N • cm
|
0.05"/N • cm
|
0.03"/N • cm
|
0.02"/N • cm
|
|
|
垂直度
|
50 μm以內
|
65 μm以內
|
70 μm以內
|
||||
|
運動的垂直度
|
15 μm以內
|
25 μm以內
|
30 μm以內
|
||||
|
自重
|
0.23kg
|
0.32kg
|
0.44kg
|
0.58kg
|
0.84kg
|
1.20kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M2─8 4個
|
M3─10 4個
|
M4─12 4個
|
M3─12 4個
|
M4─12 4個
|
||
|
主材質
|
不鏽鋼
|
||||||
|
※分厘卡測頭最小讀取 10μm/ 刻度
|
|||||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-25A
|
不鏽鋼-無電解鍍鎳處理
|
25×25
|
±3.2
|
1.0 [9.8]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-40A
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
±6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-50A
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
±6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-60A
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
±6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-70A
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
±6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS36-80A
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
±12.5
|
5.0 [49]
|
中心
|
●
|
