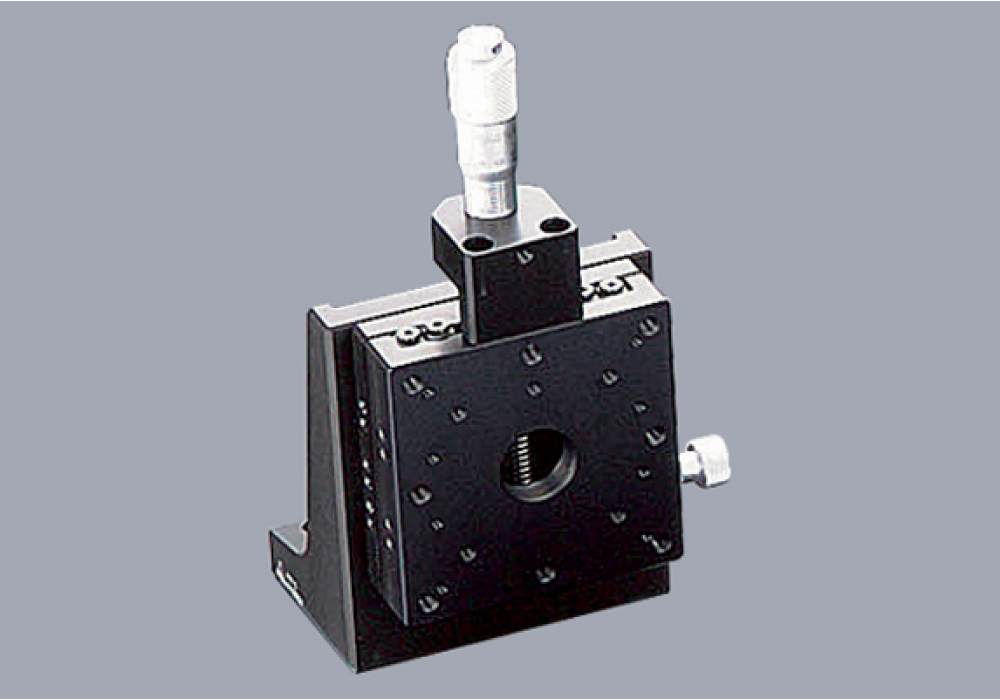

配置(圖片瀏覽)
|
|||||
|
款型
|
B31-25
|
B31-40
|
B31-60
|
B31-80
|
|
|
進給位置
|
A：中心 C：側面向下 CU：側面向上
|
||||
|
移動量
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
||
|
耐荷重
|
0.5kgf【4.9N】
|
1.0kgf【9.8N】
|
2.0kgf【19.6N】
|
5.0kgf【49N】
|
|
|
移動精度
|
真直度
|
3 μm以內
|
|||
|
仰俯
|
30"以內
|
25"以內
|
|||
|
橫擺
|
30"以內
|
15"以內
|
|||
|
容許力矩荷重
|
仰俯
|
1.1N • m
|
2.7N • m
|
5.2N • m
|
19.2N • m
|
|
橫擺
|
0.8N • m
|
2.2N • m
|
4.3N • m
|
15.1N • m
|
|
|
側傾
|
0.4N • m
|
2.0N • m
|
5.5N • m
|
17.3N • m
|
|
|
力矩剛性
|
仰俯
|
3.03"/N • cm
|
0.38"/N • cm
|
0.12"/N • cm
|
0.05"/N • cm
|
|
橫擺
|
2.85"/N • cm
|
0.42"/N • cm
|
0.11"/N • cm
|
0.05"/N • cm
|
|
|
側傾
|
1.80"/N • cm
|
0.28"/N • cm
|
0.07"/N • cm
|
0.04"/N • cm
|
|
|
垂直度
|
50 μm以內
|
80 μm以內
|
|||
|
運動的垂直度
|
15 μm以內
|
30 μm以內
|
|||
|
自重
|
0.06kg
|
0.2kg
|
0.45kg
|
0.80kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M2─8 4個
|
M3─8 4個
|
M4─12 4個
|
||
|
主材質
|
鋁
|
||||
|
表面處理
|
黑耐酸鋁處理
|
||||
※分厘卡測頭最小讀取 10μm/ 刻度
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
B31-25AN
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5 [4.9]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
CAD
|
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||||
|
B31-25AN
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
中心
|
●
|
||
|
B31-25CN
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
側面向下
|
●
|
||
|
B31-25CNU
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
側面向上
|
●
|
||
|
B31-40A
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
中心
|
●
|
||
|
B31-40C
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
側面向下
|
●
|
||
|
B31-40CU
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
側面向上
|
●
|
||
|
B31-60A
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
中心
|
●
|
||
|
B31-60C
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
側面向下
|
●
|
||
|
B31-60CU
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
側面向上
|
●
|
||
|
B31-80A
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
5.0[49]
|
中心
|
●
|
||
|
B31-80C
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
5.0[49]
|
側面向下
|
●
|
||
|
B31-80CU
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
5.0[49]
|
側面向上
|
●
|
||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
