| 配置(圖片瀏覽) | ||||
| 款型 | B05-03 | B08-3 | BDBZS-25 | |
| (左右相反) | B05-03R | B08-3R | ─ | |
| 滑台面尺寸 | 25 ✕ 25mm | |||
| 移動量 | ±5mm | ±3mm | ||
| 把手旋轉1圈移動量 | 17mm | 0.5mm | ||
| 最小讀取 | 尺標刻度0.1mm | ─ | ||
| 耐荷重 | 0.7kgf【6.9N】 | 1.0kgf【9.8N】 | ||
| 移動精度 | 真直度 | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 0.5N • m | 2.0N • m | |
| 橫擺 | 0.5N • m | 1.5N • m | ||
| 側傾 | 0.5N • m | 1.5N • m | 1.3N • m | |
| 自重 | 0.11kg | 0.09kg | 0.08kg | |
| 主材質─表面處理 | 黃銅─黑塗裝 | |||
| 附屬螺絲(六角帶孔螺釘) | M2─8 4個 | |||
| 配置(圖片瀏覽) | |||||

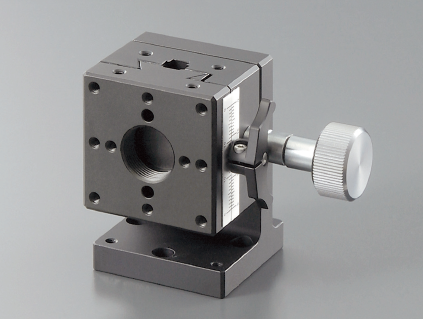

| 款型 | B05-3NH | B05-43N | B08-13 | BDBZS-40 | |
| (左右相反) | B05-3NHR | B05-43NR | B08-13R | ─ | |
| 滑台面尺寸 | 40 ✕ 40mm | ||||
| 移動量 | ±10mm | ±7mm | ±5mm | ||
| 把手旋轉1圈移動量 | 20mm | 4.2mm | 0.5mm | ||
| 最小讀取 | 尺標刻度0.1mm | ─ | |||
| 耐荷重 | 1.5kgf【14.7N】 | 1.0kgf【9.8N】 | |||
| 移動精度 | 真直度 | 20 μm | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 3.0N • m | 4.0N • m | ||
| 橫擺 | 2.0N • m | 3.0N • m | |||
| 側傾 | 2.0N • m | 3.0N • m | |||
| 自重 | 0.23kg | 0.24kg | 0.26kg | 0.29kg | |
| 主材質─表面處理 | 鋁─黑耐酸鋁處理 | 黃銅─黑塗裝 | |||
| 附屬螺絲(六角帶孔螺釘) | M3─8 4個 | ||||
| 配置(圖片瀏覽) | ||||
| 款型 | B05-13NH | B05-13B | B05-23K | |
| (左右相反) | B05-13NHR | B05-13BR | B05-23KR | |
| 滑台面尺寸 | 40 ✕ 80mm | |||
| 移動量 | ＋30－15mm | |||
| 把手旋轉1圈移動量 | 20mm | 粗調:20mm 微調:≒2.6mm | 4.2mm | |
| 最小讀取 | 尺標刻度0.1mm | |||
| 耐荷重 | 1.5kgf【14.7N】 | |||
| 移動精度 | 真直度 | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 4.0N • m | ||
| 橫擺 | 3.0N • m | |||
| 側傾 | 2.0N • m | |||
| 自重 | 0.46kg | 0.39kg | ||
| 主材質─表面處理 | 鋁─黑耐酸鋁處理 | |||
| 附屬螺絲(六角帶孔螺釘) | M3─8 4個 | |||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
RoHS
|
|
B05-03
|
黃銅-黑塗裝
|
25×25
|
±5
|
0.76
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
RoHS
|
CAD
|
|
|
B05-03
|
黃銅-黑塗裝
|
25×25
|
±5
|
0.76
|
●
|
||
|
B05-03R
|
黃銅-黑塗裝
|
25×25
|
±5
|
1
|
●
|
||
|
B05-3NH
|
鋁-黑耐酸鋁處理
|
40×40
|
±10
|
1.5
|
●
|
||
|
B05-3NHR
|
鋁-黑耐酸鋁處理
|
40×40
|
±10
|
1.5
|
●
|
||
|
B05-43N
|
鋁-黑耐酸鋁處理
|
40×40
|
±10
|
1.5
|
●
|
||
|
B05-43NR
|
鋁-黑耐酸鋁處理
|
40×40
|
±10
|
1.5
|
●
|
||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
