配置(圖片瀏覽)
|
|||||||||
|
款型
|
B33-25A
|
B33-40A
|
B33-40B
|
B33-40KGA
|
B33-60A
|
B33-60B
|
B33-60KGA
|
B33-60KGB
|
|
|
滑台面尺寸
|
25 ✕ 25mm
|
40 ✕ 40mm
|
60 ✕ 60mm
|
||||||
|
移動量
|
±2.0mm
|
±3.0mm
|
粗調±3.0mm
|
±3.0mm
|
粗調±3.0mm
|
±5.0mm
|
粗調±5.0mm
|
||
|
微調±0.1mm
|
微調±0.1mm
|
微調±0.1mm
|
|||||||
|
分厘卡測頭最小讀取
|
10μm/刻度
|
粗調10μm
|
10μm/刻度
|
粗調10μm
|
10μm/刻度
|
粗調10μm
|
|||
|
微調0.5μm
|
微調0.5μm
|
微調0.5μm
|
|||||||
|
耐荷重
|
1.0kgf【9.8N】
|
2.0kgf【19.6N】
|
2.0kgf【19.6N】
|
4.0kgf【39.2N】
|
|||||
|
移動精度
|
運動真直度
|
3 μm以內
|
|||||||
|
容許力矩荷重
|
仰俯
|
0.7N • m
|
1.5N • m
|
1.5N • m
|
2.2N • m
|
1.5N • m
|
1.5N • m
|
4.1N • m
|
4.1N • m
|
|
橫擺
|
0.5N • m
|
2.0N • m
|
2.0N • m
|
2.4N • m
|
4.2N • m
|
4.2N • m
|
6.2N • m
|
6.2N • m
|
|
|
側傾
|
0.5N • m
|
2.3N • m
|
2.3N • m
|
3.6N • m
|
2.3N • m
|
2.3N • m
|
6.2N • m
|
6.2N • m
|
|
|
力矩剛性
|
仰俯
|
4.08"/N • cm
|
1.63"/N • cm
|
1.63"/N • cm
|
0.52"/N • cm
|
0.72"/N • cm
|
0.72"/N • cm
|
0.23"/N • cm
|
0.23"/N • cm
|
|
橫擺
|
2.50"/N • cm
|
0.97"/N • cm
|
0.97"/N • cm
|
0.6"/N • cm
|
0.21"/N • cm
|
0.21"/N • cm
|
0.17"/N • cm
|
0.17"/N • cm
|
|
|
側傾
|
2.37"/N • cm
|
1.96"/N • cm
|
1.96"/N • cm
|
1.03"/N • cm
|
1.01"/N • cm
|
1.01"/N • cm
|
0.11"/N • cm
|
0.11"/N • cm
|
|
|
平行度
|
50 μm
|
100 μm
|
|||||||
|
運動的垂直度
|
15 μm
|
20 μm
|
|||||||
|
自重
|
0.06kg
|
0.2kg
|
0.3kg
|
0.2kg
|
0.3kg
|
0.4kg
|
0.6kg
|
0.6kg
|
|
|
主材質─表面處理
|
鋁─黑耐酸鋁處理
|
||||||||
|
附屬螺絲(六角帶孔螺釘)
|
M2─8 4個
|
M3-6 4個
|
M4-10 4個
|
||||||
|
配置(圖片瀏覽)
|
||||||
|
款型
|
B33-
|
B37-60
|
||||
|
70KGA
|
70KGB
|
80A
|
80B
|
|||
|
滑台面尺寸
|
70 ✕ 70mm
|
80 ✕ 80mm
|
60 ✕ 60mm
|
|||
|
移動量
|
±5.0mm
|
粗調±5.0mm
|
±5.0mm
|
粗調±5.0mm
|
±6.5mm
|
|
|
微調±0.1mm
|
微調±0.1mm
|
|||||
|
分厘卡測頭最小讀取
|
10μm/刻度
|
粗調10μm
|
10μm/刻度
|
粗調10μm
|
10μm/刻度
|
|
|
微調0.5μm
|
微調0.5μm
|
|||||
|
耐荷重
|
4.0kgf【39.2N】
|
4.0kgf【39.2N】
|
3.0kgf【29.4N】
|
3.0kgf【29.4N】
|
5.0kgf【49N】
|
|
|
移動精度
|
運動真直度
|
3μm
|
||||
|
容許力矩荷重
|
仰俯
|
4.1N • m
|
4.1N • m
|
2.5N • m
|
2.5N • m
|
8.3N • m
|
|
橫擺
|
6.2N • m
|
6.2N • m
|
6.3N • m
|
6.3N • m
|
5.7N • m
|
|
|
側傾
|
6.2N • m
|
6.2N • m
|
3.8N • m
|
3.8N • m
|
6.3N • m
|
|
|
力矩剛性
|
仰俯
|
0.23"/N • cm
|
0.23"/N • cm
|
0.22N • m
|
0.22N • m
|
0.39"/N • cm
|
|
橫擺
|
0.17"/N • cm
|
0.17"/N • cm
|
0.06N • m
|
0.06N • m
|
0.25"/N • cm
|
|
|
側傾
|
0.11"/N • cm
|
0.11"/N • cm
|
0.55N • m
|
0.55N • m
|
0.16"/N • cm
|
|
|
平行度
|
100μm以內
|
|||||
|
運動真直度
|
20μm以內
|
|||||
|
自重
|
0.6kg
|
0.6kg
|
1.0kg
|
1.0kg
|
0.5kg
|
|
|
主材質─表面處理
|
鋁─白耐酸鋁處理
|
鋁─黑耐酸鋁處理
|
||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-10 4個
|
M4-8 4個
|
||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
分離卡測頭最小讀取量
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
[μm]
|
|||
|

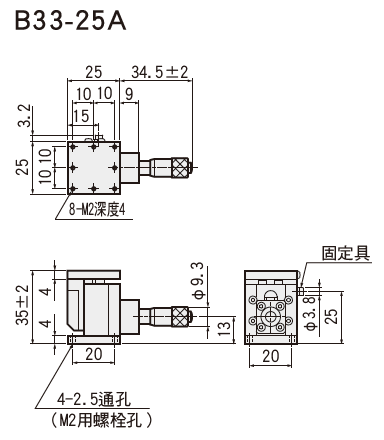

B33-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
±2
|
1.0[9.8]
|
10
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
分離卡測頭最小讀取量
|
RoHS
|
CAD
|
|
|
[mm]
|
[±mm]
|
kgf[N]
|
[μm]
|
|||||
|
B33-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
±2
|
1.0[9.8]
|
10
|
●
|
||
|

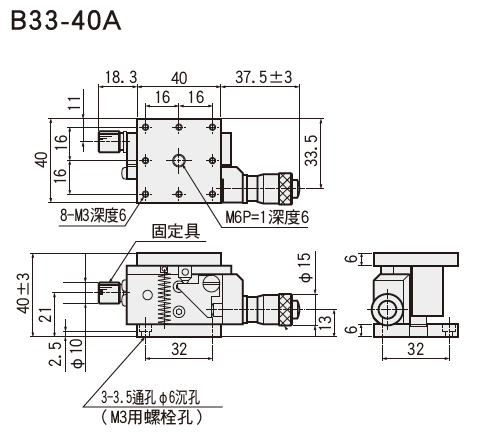

B33-40A
|
鋁-黑耐酸鋁處理
|
40×40
|
±3
|
1.0[9.8]
|
10
|
●
|
||
|
B33-40B
|
鋁-黑耐酸鋁處理
|
40×40
|
粗調±3.0/微調±0.1
|
1.0[9.8]
|
粗調10/微調0.5
|
●
|
||
|

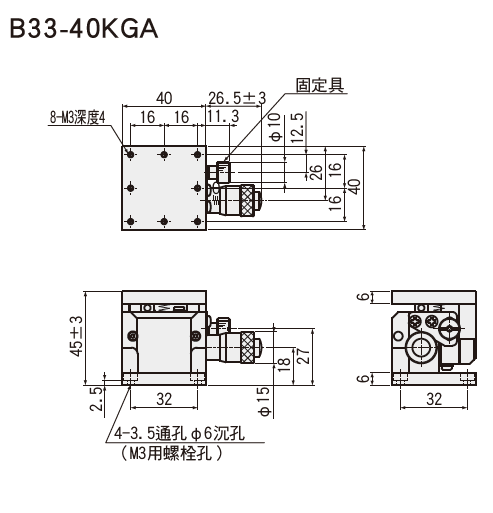

B33-40KGA
|
鋁-黑耐酸鋁處理
|
40×40
|
±3
|
2.0[19.6]
|
10
|
●
|
-
|
|
|

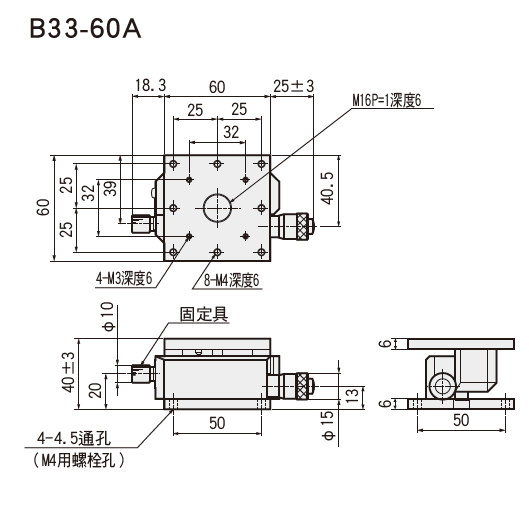

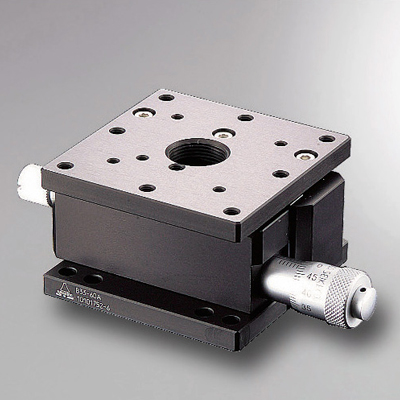

B33-60A
|
鋁-黑耐酸鋁處理
|
60×60
|
±3
|
2.0[19.6]
|
10
|
●
|
||
|
B33-60B
|
鋁-黑耐酸鋁處理
|
60×60
|
粗調±3.0/微調±0.1
|
2.0[19.6]
|
粗調10/微調0.5
|
●
|
||
|

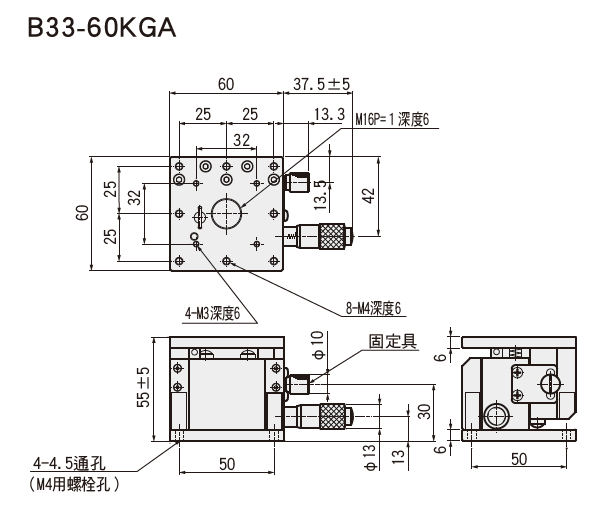

B33-60KGA
|
鋁-黑耐酸鋁處理
|
60×60
|
±5
|
4.0[39.2]
|
10
|
●
|
||
|
B33-60KGB
|
鋁-黑耐酸鋁處理
|
60×60
|
粗調±5.0/微調±0.1
|
4.0[39.2]
|
粗調10/微調0.5
|
●
|
||
|

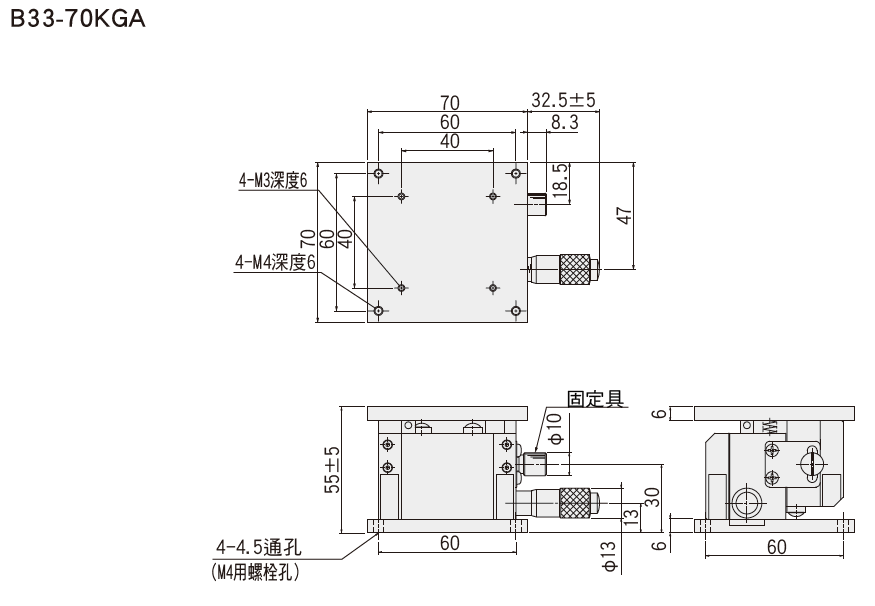

B33-70KGA
|
鋁-白耐酸鋁處理
|
70×70
|
±5
|
4.0[39.2]
|
5
|
●
|
||
|
B33-70KGB
|
鋁-白耐酸鋁處理
|
70×70
|
粗調±5.0/微調±0.1
|
4.0[39.2]
|
粗調10/微調0.5
|
●
|
-
|
-
|
|

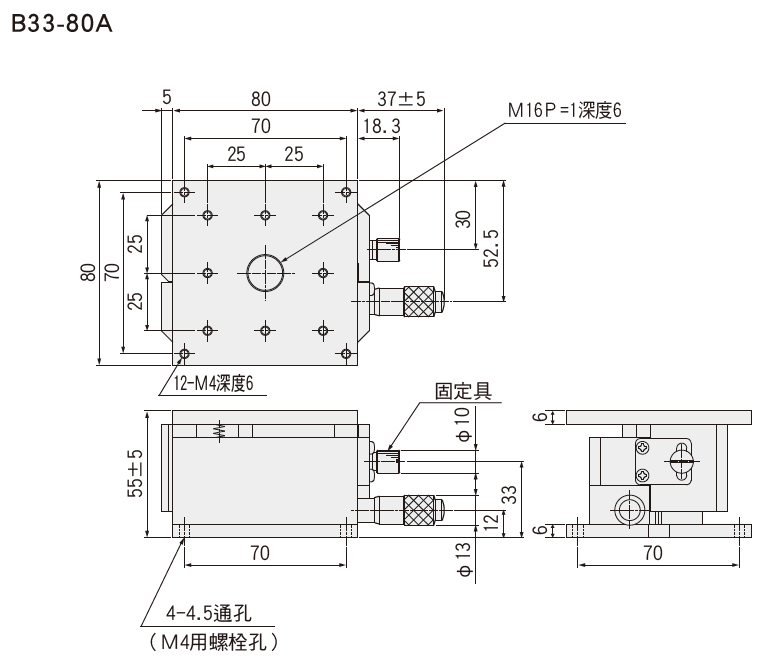

B33-80A
|
鋁-黑耐酸鋁處理
|
80×80
|
±5
|
3.0[29.4]
|
5
|
●
|
||
|
B33-80B
|
鋁-黑耐酸鋁處理
|
80×80
|
粗調±5.0/微調±0.1
|
3.0[29.4]
|
粗動5/微動0.1
|
●
|
||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
