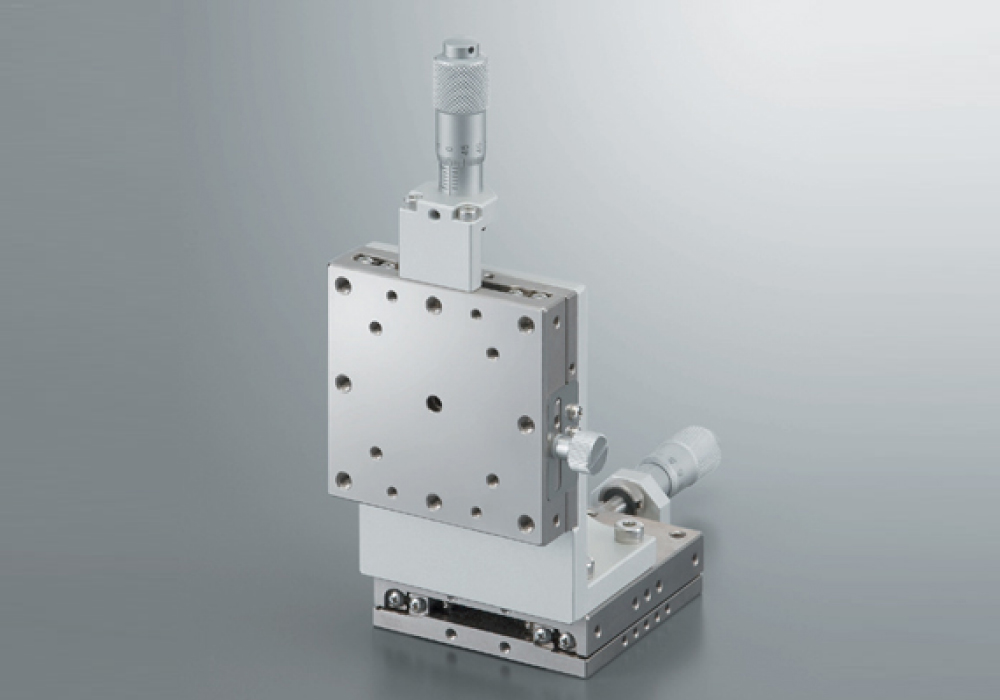

BSS66 / BSB66 手動直動XZ軸滑台
BSS66 / BSB66 系列
．直線滾珠導軌構造
．導軌與本體一體化薄型構造
．本體材質採用不鏽鋼
．多種檯面尺寸、表面處理
|
配置(圖片瀏覽)
|
|||||||
|
款型/表面處理
|
無電解鍍鎳處理
|
BSS66-25
|
BSS66-40
|
BSS66-50
|
BSS66-60
|
BSS66-70
|
BSS66-80
|
|
低溫黑色鍍鉻處理色
|
*BSB66-25
|
*BSB66-40
|
─
|
*BSB66-60
|
─
|
*BSB66-80
|
|
|
移動量
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
||||
|
耐荷重
|
1.0kgf【9.8N】
|
5.0kgf【49N】
|
|||||
|
移動精度
|
真直度
|
3 μm以內
|
1 μm以內 * BSB：3 μm以內
|
3 μm以內
|
|||
|
仰俯
|
30"以內
|
25"以內
|
30"以內
|
||||
|
橫擺
|
25"以內
|
15"以內
|
25"以內
|
||||
|
容許力矩荷重
|
仰俯
|
2.0N • m
|
5.0N • m
|
6.8N • m
|
10.0N • m
|
13.8N • m
|
18.2N • m
|
|
橫擺
|
2.0N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
|
側傾
|
3.5N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
|
力矩剛性
|
仰俯
|
3.80"/N • cm
|
0.84"/N • cm
|
0.30"/N • cm
|
0.16"/N • cm
|
0.12"/N • cm
|
0.08"/N • cm
|
|
橫擺
|
2.20"/N • cm
|
0.56"/N • cm
|
0.23"/N • cm
|
0.13"/N • cm
|
0.08"/N • cm
|
0.06"/N • cm
|
|
|
側傾
|
2.20"/N • cm
|
0.56"/N • cm
|
0.23"/N • cm
|
0.13"/N • cm
|
0.08"/N • cm
|
0.06"/N • cm
|
|
|
垂直度
|
80 μm以內
|
90 μm以內
|
|||||
|
運動的垂直度
|
25 μm以內
|
32 μm以內
|
38 μm以內
|
||||
|
自重
|
0.30kg
|
0.55kg
|
0.72kg
|
0.98kg
|
1.42kg
|
2.10kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M2─4 4個
|
M3─6 4個
|
M4─6 4個
|
||||
|
主材質
|
不鏽鋼
|
||||||
|
※分厘卡測頭最小讀取 10μm/ 刻度
|
|||||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-25A
|
無電解鍍鎳處理
|
25×25
|
3.2
|
1.0 [9.8]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-40A
|
無電解鍍鎳處理
|
40×40
|
6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-50A
|
無電解鍍鎳處理
|
50×50
|
6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-60A
|
無電解鍍鎳處理
|
60×60
|
6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-70A
|
無電解鍍鎳處理
|
70×70
|
6.5
|
5.0 [49]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
BSS66-80A
|
無電解鍍鎳處理
|
80×80
|
12.5
|
5.0 [49]
|
中心
|
●
|
