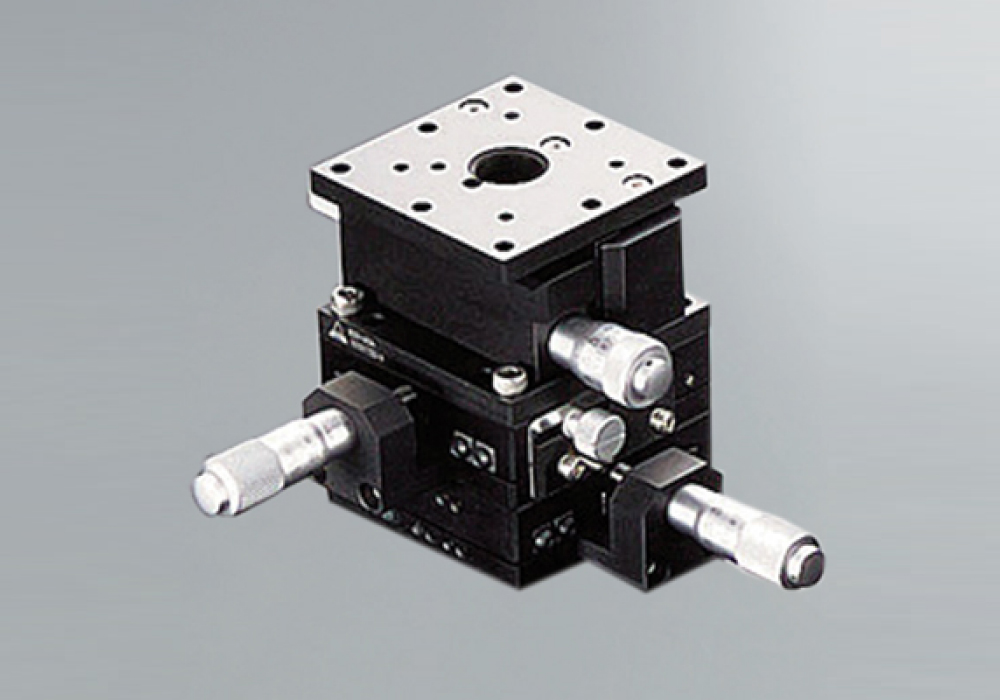

配置(圖片瀏覽)
|
||||
|
款型
|
B76-25
|
B76-40
|
B76-60
|
B76-80
|
|
|
進給位置
|
A：中心 C：側面
|
||||
|
反向規格
|
無記號：標準 R：左右相反
|
||||
|
移動量
|
XY軸
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
|
|
Z軸
|
±2.0mm
|
±3.0mm
|
±5.0mm
|
||
|
耐荷重
|
0.5kgf【4.9N】
|
1.0kgf【9.8N】
|
2.0kgf【19.6N】
|
3.0kgf【29.4N】
|
|
|
容許力矩荷重
|
仰俯
|
0.4N • m
|
1.5N • m
|
2.5N • m
|
|
|
橫擺
|
0.5N • m
|
2.0N • m
|
4.2N • m
|
6.3N • m
|
|
|
側傾
|
0.4N • m
|
2.0N • m
|
2.3N • m
|
3.8N • m
|
|
|
力矩剛性
|
仰俯
|
8.91"/N • cm
|
2.29"/N • cm
|
0.91"/N • cm
|
0.31"/N • cm
|
|
橫擺
|
8.07"/N • cm
|
1.81"/N • cm
|
0.43"/N • cm
|
0.16"/N • cm
|
|
|
側傾
|
7.33"/N • cm
|
2.62"/N • cm
|
1.20"/N • cm
|
0.64"/N • cm
|
|
|
平行度
|
110 μm以內
|
160 μm以內
|
|||
|
運動的垂直度
|
30 μm以內
|
||||
|
自重
|
0.15kg
|
0.49kg
|
0.89kg
|
1.99kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M2-6 4個
|
M3-6 4個
|
M4-6 4個
|
||
| 主材質-表面處理 | 鋁-黑耐酸鋁處理 | ||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B76-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B76-40AR
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B76-60C
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
側面
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B76-80CR
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
3.0[29.4]
|
側面
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
CAD
|
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||||
|
B76-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
中心
|
●
|
||
|
B76-25AR
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
中心
|
●
|
-
|
-
|
|
B76-25C
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
側面
|
●
|
||
|
B76-25CR
|
鋁-黑耐酸鋁處理
|
25×25
|
±3.2
|
0.5[4.9]
|
側面
|
●
|
-
|
-
|
|
B76-40A
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
中心
|
●
|
||
|
B76-40AR
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
中心
|
●
|
-
|
-
|
|
B76-40C
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
側面
|
●
|
||
|
B76-40CR
|
鋁-黑耐酸鋁處理
|
40×40
|
±6.5
|
1.0[9.8]
|
側面
|
●
|
-
|
-
|
|
B76-60A
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
中心
|
●
|
||
|
B76-60AR
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
中心
|
●
|
-
|
-
|
|
B76-60C
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
側面
|
●
|
||
|
B76-60CR
|
鋁-黑耐酸鋁處理
|
60×60
|
±6.5
|
2.0[19.6]
|
側面
|
●
|
-
|
-
|
|
B76-80A
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
3.0[29.4]
|
中心
|
●
|
||
|
B76-80AR
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
3.0[29.4]
|
中心
|
●
|
-
|
-
|
|
B76-80C
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
3.0[29.4]
|
側面
|
●
|
||
|
B76-80CR
|
鋁-黑耐酸鋁處理
|
80×80
|
±12.5
|
3.0[29.4]
|
側面
|
●
|
-
|
-
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
