■ 依滑台面尺寸呈現
|
軸數
|
1軸
|
||||||||||
|
款型
|
B56-70U
|
B56-70L
|
B56-70W
|
||||||||
|
(左右相反)
|
B56-70UR
|
B56-70LR
|
B56-70WR
|
||||||||
|
滑台面尺寸
|
70 X 70mm
|
||||||||||
|
旋轉中心高度
|
70±0.2mm
|
96±0.2mm
|
122±0.2mm
|
||||||||
|
旋轉中心振動精度
|
0.01mm以下
|
||||||||||
|
移動量
|
±9.0°
|
±7.0°
|
±5.0°
|
||||||||
|
尺標最小讀取
|
尺標刻度0.1°
|
||||||||||
|
把手旋轉1圈移動量
|
≒1.53°
|
≒1.20°
|
≒0.96°
|
||||||||
|
導軌
|
交叉滾子導軌
|
||||||||||
|
耐荷重
|
5.0kgf【49.0N】
|
||||||||||
|
容許力矩荷重
|
仰俯
|
3.6N．m
|
|||||||||
|
橫擺
|
2.8N．m
|
||||||||||
|
側傾
|
5.7N．m
|
||||||||||
|
力矩剛性
|
仰俯
|
0.17"/N．cm
|
|||||||||
|
橫擺
|
0.06"/N．cm
|
||||||||||
|
側傾
|
0.06"/N．Cm
|
||||||||||
|
自重
|
0.57kg
|
||||||||||
|
主材質-表面處理
|
鋁 - 白耐酸鋁處理
|
||||||||||
|
附屬螺絲(六角帶孔螺釘)
|
M4-8 4個
|
||||||||||
|
型號
|
主材質-表面處理
|
滑檯面
尺寸 [mm] |
移動量[°]
|
迴轉中心高[mm]
|
耐荷重
[kgf] |
RoHS
|
|
B56-50L
|
黃銅-鍍鎳鉻處理
|
50×50
|
±8
|
68 ± 0.2
|
3
|
●
|
|
型號
|
主材質-表面處理
|
滑檯面
尺寸 [mm] |
移動量[°]
|
迴轉中心高[mm]
|
耐荷重
[kgf] |
RoHS
|
|

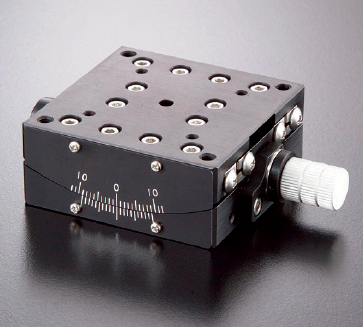

B56-60L
|
鋁-黑耐酸鋁處理
|
60×60
|
±8
|
75 ± 0.2
|
5
|
●
|
|
型號
|
主材質-表面處理
|
滑檯面
尺寸 [mm] |
移動量[°]
|
迴轉中心高[mm]
|
耐荷重
[kgf] |
RoHS
|
|
B56-70L
|
鋁-白耐酸鋁處理
|
70×70
|
±7
|
96 ± 0.2
|
5
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[°] |
迴轉中心高
[mm] |
耐荷重
[kgf] |
RoHS
|
CAD
|
|
B56-50L
|
黃銅-鍍鎳鉻處理
|
50×50
|
±8
|
68 ± 0.2
|
3.0
|
●
|
|
|
B56-50LR
|
黃銅-鍍鎳鉻處理
|
50×50
|
±8
|
68 ± 0.2
|
3.0
|
●
|
|
|
B56-50U
|
黃銅-鍍鎳鉻處理
|
50×50
|
±10
|
50 ± 0.2
|
3.0
|
●
|
|
|
B56-50UR
|
黃銅-鍍鎳鉻處理
|
50×50
|
±10
|
50 ± 0.2
|
3.0
|
●
|
|
|
B56-50W
|
黃銅-鍍鎳鉻處理
|
50×50
|
±6
|
86 ± 0.2
|
3.0
|
●
|
|
|
B56-50WR
|
黃銅-鍍鎳鉻處理
|
50×50
|
±6
|
86 ± 0.2
|
3.0
|
●
|
|
|
B56-60L
|
鋁-黑耐酸鋁處理
|
60×60
|
±8
|
75 ± 0.2
|
5.0
|
●
|
|
|
B56-60LSR
|
鋁-黑耐酸鋁處理
|
60×60
|
±8
|
75 ± 0.2
|
5.0
|
●
|
|
|
B56-60T
|
鋁-黑耐酸鋁處理
|
60×60
|
±4
|
125 ± 0.2
|
5.0
|
●
|
|
|
B56-60TR
|
鋁-黑耐酸鋁處理
|
60×60
|
±4
|
125 ± 0.2
|
5.0
|
●
|
|
|
B56-60U
|
鋁-黑耐酸鋁處理
|
60×60
|
±10
|
50 ± 0.2
|
5.0
|
●
|
|
|
B56-60USR
|
鋁-黑耐酸鋁處理
|
60×60
|
±10
|
50 ± 0.2
|
5.0
|
●
|
|
|
B56-60W
|
鋁-黑耐酸鋁處理
|
60×60
|
±5
|
100 ± 0.2
|
5.0
|
●
|
|
|
B56-60WR
|
鋁-黑耐酸鋁處理
|
60×60
|
±5
|
100 ± 0.2
|
5.0
|
●
|
|
|
B56-70L
|
鋁-白耐酸鋁處理
|
70×70
|
±7
|
96 ± 0.2
|
5.0
|
●
|
|
|
B56-70LR
|
鋁-白耐酸鋁處理
|
70×70
|
±7
|
96 ± 0.2
|
5.0
|
●
|
|
|
B56-70U
|
鋁-白耐酸鋁處理
|
70×70
|
±9
|
70 ± 0.2
|
5.0
|
●
|
|
|
B56-70UR
|
鋁-白耐酸鋁處理
|
70×70
|
±9
|
70 ± 0.2
|
5.0
|
●
|
|
|
B56-70W
|
鋁-白耐酸鋁處理
|
70×70
|
±5
|
122 ± 0.2
|
5.0
|
●
|
|
|
B56-70WR
|
鋁-白耐酸鋁處理
|
70×70
|
±5
|
122 ± 0.2
|
5.0
|
●
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
