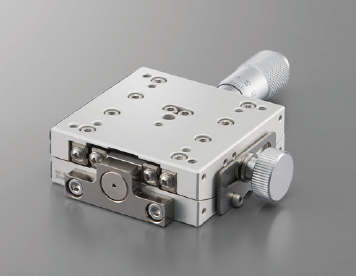

| 配置 | |||||||
| 軸數 | 1軸 | ||||||
| 款型 | B58-50UA | B58-50LA | B58-50WLA | B58-70UA | B58-70LA | B58-70WLA | |
| (左右相反) | B58-50UAR | B58-50LAR | B58-50WLAR | B58-70UAR | B58-70LAR | B58-70WLAR | |
| 滑台面尺寸 | 50 X 50mm | 70 X 70mm | |||||
| 進給位置 | 中心 | ||||||
| 旋轉中心高度 | 50±0.2mm | 68±0.2mm | 86±0.2mm | 70±0.2mm | 96±0.2mm | 122±0.2mm | |
| 旋轉中心振動精度 | 0.01mm以下 | ||||||
| 移動量 | ±3.0° | ||||||
| 分厘卡測頭最小讀取 | ≒35"/刻度 | ≒27"/刻度 | ≒22"/刻度 | ≒24"/刻度 | ≒18"/刻度 | ≒15"/刻度 | |
| 導軌 | 交叉滾子導軌 | ||||||
| 耐荷重 | 3.0kgf【29.4N】 | 5.0kgf【49.0N】 | |||||
| 容許力矩荷重 | 仰俯 | 1.5N．m | 3.6N．m | ||||
| 橫擺 | 1.2N．m | 2.8N．m | |||||
| 側傾 | 2.5N．m | 5.7N．m | |||||
| 力矩剛性 | 仰俯 | 0.60"/N．cm | 0.17"/N．cm | ||||
| 橫擺 | 0.26"/N．cm | 0.06"/N．cm | |||||
| 側傾 | 0.37"/N．cm | 0.06"/N．cm | |||||
| 自重 | 0.22kg | 0.52kg | |||||
| 主材質-表面處理 | 鋁-白耐酸鋁處理 | ||||||
| 附屬螺絲(六角帶孔螺釘) | M3-6 4個 | M4-8 4個 | |||||
| 型號 | 主材質-表面處理 | 滑檯面 尺寸 [mm] |
移動量[°] | 迴轉中心高[mm] | 耐荷重 [kgf] |
RoHS |
| B58-50LA | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 68 ± 0.2 | 3 | ● |
| 型號 | 主材質-表面處理 | 滑檯面 尺寸 [mm] |
移動量[°] | 迴轉中心高[mm] | 耐荷重 [kgf] |
RoHS |
| B58-70LA | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 96 ± 0.2 | 5 | ● |
| 型號 | 主材質-表面處理 | 滑台面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
RoHS | CAD |
| B58-50LA | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 68 ± 0.2 | 3 | ● | 2D 3D |
| B58-50LAR | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 68 ± 0.2 | 3 | ● | 2D 3D |
| B58-50UA | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 50 ± 0.2 | 3 | ● | 2D 3D |
| B58-50UAR | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 50 ± 0.2 | 3 | ● | 2D 3D |
| B58-50WLA | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 86 ± 0.2 | 3 | ● | 2D 3D |
| B58-50WLAR | 鋁-白耐酸鋁處理 | 50×50 | ±3 | 86 ± 0.2 | 3 | ● | 2D 3D |
| B58-70LA | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 96 ± 0.2 | 5 | ● | 2D 3D |
| B58-70LAR | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 96 ± 0.2 | 5 | ● | 2D 3D |
| B58-70UA | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 70 ± 0.2 | 5 | ● | 2D 3D |
| B58-70UAR | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 70 ± 0.2 | 5 | ● | 2D 3D |
| B58-70WLA | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 122 ± 0.2 | 5 | ● | 2D 3D |
| B58-70WLAR | 鋁-白耐酸鋁處理 | 70×70 | ±3 | 122 ± 0.2 | 5 | ● | 2D 3D |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
