駿河精機
SURUGA SEIKI

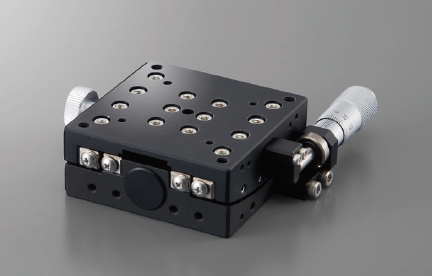

B58-__C　手動 1 軸傾角滑台

B58-__C 系列

．交叉滾子導軌構造
．本體材質採用鋁材
．高精度、輕量化
．適合細微定位用途

數量：
加入詢價
產品介紹 平面尺寸圖 產品規格表 / 圖檔下載
型錄下載
 ■　依滑台面尺寸呈現
40✕40mm 50✕50mm 60✕60mm 70✕70mm



配置
軸數 1軸
款型 B58-40UC B58-40LC B58-40WLC
(左右相反) B58-40UCR B58-40LCR B58-40WLCR
滑台面尺寸 40 X 40mm
進給位置 側面
旋轉中心高度 40±0.2mm 60±0.2mm 80±0.2mm
旋轉中心振動精度 0.01以下
移動量 ±7.0° ±4.0°
分厘卡測頭最小讀取 ≒42"/刻度 ≒30"/刻度 ≒23"/刻度
導軌 交叉滾子導軌
耐荷重 3.0kgf【29.4N】
容許力矩荷重 仰俯 1.0N．m
橫擺 0.8N．m
側傾 0.9N．m
力矩剛性 仰俯 1.30"/N．cm
橫擺 1.15"/N．cm
側傾 0.27"/N．cm
自重 0.13kg
主材質-表面處理 鋁-黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘) M3-6　4個



配置
軸數 1軸
款型 B58-50UC B58-50LC B58-50WLC
(左右相反) B58-50UCR B58-50LCR B58-50WLCR
滑台面尺寸 50 X 50mm
進給位置 側面
旋轉中心高度 50±0.2mm 68±0.2mm 86±0.2mm
旋轉中心振動精度 0.01mm以下
移動量 ±3.0°
分厘卡測頭最小讀取 ≒35"/刻度 ≒27"/刻度 ≒22"/刻度
導軌 交叉滾子導軌
耐荷重 3.0kgf【29.4N】
容許力矩荷重 仰俯 1.5N．m
橫擺 1.2N．m
側傾 2.5N．m
力矩剛性 仰俯 0.6"/N．cm
橫擺 0.26"/N．cm
側傾 0.37"/N．cm
自重 0.23kg
主材質-表面處理 鋁-黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘) M3-6　4個



配置
軸數 1軸
款型 B58-60UC B58-60LC B58-60WLC B58-60TLC
(左右相反) B58-60UCR B58-60LCR B58-60WLCR B58-60TLCR
滑台面尺寸 60 X 60mm
進給位置 側面
旋轉中心高度 50±0.2mm 75±0.2mm 100±0.2mm 125±0.2mm
旋轉中心振動精度 0.01mm以下
移動量 ±4.0° ±3.0° ±2.5°
分厘卡測頭最小讀取 ≒33"/刻度 ≒24"/刻度 ≒18"/刻度 ≒15"/刻度
導軌 交叉滾子導軌
耐荷重 5.0kgf【49.0N】
容許力矩荷重 仰俯 1.5N．m
橫擺 2.0N．m
側傾 2.6N．m
力矩剛性 仰俯 0.27"/N．cm
橫擺 0.09"/N．cm
側傾 0.10"/N．cm
自重 0.31kg 0.30kg
主材質-表面處理 鋁-黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘) M4-10　4個



配置
軸數 1軸
款型 B58-70UC B58-70LC B58-70WLC
(左右相反) B58-70UCR B58-70LCR B58-70WLCR
滑台面尺寸 70 X 70mm
進給位置 側面
旋轉中心高度 70±0.2mm 96±0.2mm 122±0.2mm
旋轉中心振動精度 0.01mm以下
移動量 ±3.0°
分厘卡測頭最小讀取 ≒25"/刻度 ≒19"/刻度 ≒15"/刻度
導軌 交叉滾子導軌
耐荷重 5.0kgf【49.0N】
容許力矩荷重 仰俯 3.6N．m
橫擺 2.8N．m
側傾 5.7N．m
力矩剛性 仰俯 0.17"/N．cm
橫擺 0.06"/N．cm
側傾 0.06"/N．cm
自重 0.53kg
主材質-表面處理 鋁-白耐酸鋁處理
附屬螺絲(六角帶孔螺釘) M4-8　4個



型號
主材質-表面處理
滑檯面
尺寸 [mm]
移動量[°]
迴轉中心高[mm]
耐荷重
[kgf]
RoHS
B58-40LC
黃銅-黑塗裝
40×40
±4
60 ± 0.2
3
●

駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-40C系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-40CR系列 平面尺寸圖








型號
主材質-表面處理
滑檯面
尺寸 [mm]
移動量[°]
迴轉中心高[mm]
耐荷重
[kgf]
RoHS
B58-50LC
鋁-白耐酸鋁處理
50×50
±3
68 ± 0.2
3
●

駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-50C系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-50CR系列 平面尺寸圖






型號
主材質-表面處理
滑檯面
尺寸 [mm]
移動量[°]
迴轉中心高[mm]
耐荷重
[kgf]
RoHS
B58-60LC
黃銅-黑塗裝
60×60
±4
75 ± 0.2
5
●

駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-60C系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-60CR系列 平面尺寸圖







型號
主材質-表面處理
滑檯面
尺寸 [mm]
移動量[°]
迴轉中心高[mm]
耐荷重
[kgf]
RoHS
B58-70LC
鋁-白耐酸鋁處理
70×70
±3
96 ± 0.2
5
●

駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-70C系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動1軸 傾角滑台 B58-70CR系列 平面尺寸圖




型號
主材質-表面處理
滑台面尺寸
[mm]
移動量
[°]
迴轉中心高
[mm]
耐荷重
[kgf]
RoHS
CAD
B58-40LC
黃銅-黑塗裝
40×40
±4
60 ± 0.2
3
●
B58-40LCR
黃銅-黑塗裝
40×40
±4
60 ± 0.2
3
●
B58-40UC
黃銅-黑塗裝
40×40
±7
40 ± 0.2
3
●
B58-40UCR
黃銅-黑塗裝
40×40
±7
40 ± 0.2
3
●
B58-40WLC
黃銅-黑塗裝
40×40
±4
80 ± 0.2
3
●
B58-40WLCR
黃銅-黑塗裝
40×40
±4
80 ± 0.2
3
●
B58-50LC
鋁-白耐酸鋁處理
50×50
±3
68 ± 0.2
3
●
B58-50LCR
鋁-白耐酸鋁處理
50×50
±3
68 ± 0.2
3
●
B58-50UC
鋁-白耐酸鋁處理
50×50
±3
50 ± 0.2
3
●
B58-50UCR
鋁-白耐酸鋁處理
50×50
±3
50 ± 0.2
3
●
B58-50WLC
鋁-白耐酸鋁處理
50×50
±3
86 ± 0.2
3
●
B58-50WLCR
鋁-白耐酸鋁處理
50×50
±3
86 ± 0.2
3
●
B58-60LC
黃銅-黑塗裝
60×60
±4
75 ± 0.2
5
●
B58-60LCR
黃銅-黑塗裝
60×60
±4
75 ± 0.2
5
●
B58-60TLC
黃銅-黑塗裝
60×60
±2.5
125 ± 0.2
5
●
B58-60TLCR
黃銅-黑塗裝
60×60
±2.5
125 ± 0.2
5
●
B58-60UC
黃銅-黑塗裝
60×60
±4
50 ± 0.2
5
●
B58-60UCR
黃銅-黑塗裝
60×60
±4
50 ± 0.2
5
●
B58-60WLC
黃銅-黑塗裝
60×60
±3
100 ± 0.2
5
●
B58-60WLCR
黃銅-黑塗裝
60×60
±3
100 ± 0.2
5
●
B58-70LC
鋁-白耐酸鋁處理
70×70
±3
96 ± 0.2
5
●
B58-70LCR
鋁-白耐酸鋁處理
70×70
±3
96 ± 0.2
5
●
B58-70UC
鋁-白耐酸鋁處理
70×70
±3
70 ± 0.2
5
●
B58-70UCR
鋁-白耐酸鋁處理
70×70
±3
70 ± 0.2
5
●
B58-70WLC
鋁-白耐酸鋁處理
70×70
±3
122 ± 0.2
5
●
B58-70WLCR
鋁-白耐酸鋁處理
70×70
±3
122 ± 0.2
5
●

如需產品圖檔，請洽廣億科技服務人員，謝謝！
