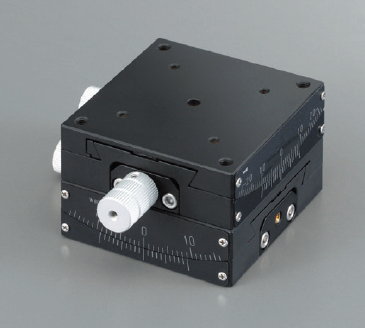

B55　手動 2 軸傾角滑台

B55 系列

．鳩尾槽式導軌
．本體材質詳見產品介紹
．短導程進給螺絲

數量：
加入詢價
產品介紹 平面尺寸圖 產品規格表 / 圖檔下載
型錄下載
配置
軸數 2軸
款型 B55-25N B55-30U B55-40-2N B55-40N
(左右相反) B55-25NR B55-30UR B55-40-2NR B55-40NR
滑台面尺寸 25 X 25mm 30 X 30mm 40 X 40mm
旋轉中心高度 20mm 30mm 25mm 40mm
移動量 (上)±15° (下)±10°  ±10° (上)±20° (下)±15°  (上)±15° (下)±10°
尺標最小讀取 尺標刻度0.1°
把手旋轉1圈移動量 ≒2.0° (上)±2.06° (下)±1.5°  (上)≒2.2° (下)≒1.89°  (上)≒1.89° (下)≒1.33°
導軌 鳩尾槽式
耐荷重 2.0kgf【19.6N】 1.0kgf【9.8N】 2.8kgf【27.4N】 2.7kgf【26.4N】
容許力矩荷重 仰俯 0.3N．m 0.5N．m 0.8N．m
橫擺 0.3N．m 0.5N．m 1.0N．m
側傾 0.3N．m 0.5N．m 0.8N．m
自重 0.14kg 0.20kg 0.42kg 0.48kg
主材質-表面處理 黃銅 - 黑塗裝
附屬螺絲
(六角帶孔螺釘)		 M2-6　4個 M2-8　4個 M3-8　4個



配置
軸數 2軸
款型 B55-50U2 B55-50U B55-60-2N B55-60N B55-80
(左右相反) B55-50U2R B55-50UR B55-60-2NR B55-60NR B55-80R
滑台面尺寸 50 X 50mm 60 X 60mm 80 X 80mm
旋轉中心高度 50mm 68mm 35mm 60mm 100mm
移動量 ±10°  (上)±10° (下)±8°  (上)±25° (下)±20°  (上)±20° (下)±15°  (上)±18° (下)±15°
尺標最小讀取 尺標刻度0.1°
把手旋轉1圈移動量 (上)≒1.55° (下)≒1.2°  (上)≒1.2° (下)≒0.97°  (上)≒2.0° (下)≒1.3°  (上)≒1.3° (下)≒1.0°  ≒1.0°
導軌 鳩尾槽式
耐荷重 2.5kgf【24.5N】 5.3kgf【51.9N】 5.4kgf【52.9N】 4.3kgf【42.1N】
容許力矩荷重 仰俯 1.0N．m 1.5N．m 2.0N．m
橫擺 1.2N．m 2.0N．m 3.0N．m
側傾 1.0N．m 1.5N．m 2.0N．m
自重 0.72kg 1.30kg 1.16kg 1.28kg
主材質-表面處理 黃銅 - 黑塗裝 鋁-黑耐酸鋁處理
附屬螺絲
(六角帶孔螺釘)		 M3-6　4個 M4-8　4個 M4-12　4個
型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-25N 黃銅-黑塗裝 25×25 (上)±15  (下)±10 20 2 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-25N 平面尺寸圖



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-25NR 平面尺寸圖





型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-30U 黃銅-黑塗裝 30×30 (上)±10  (下)±10 30 1 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-30U 平面尺寸圖



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-30UR 平面尺寸圖



型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-40-2N 黃銅-黑塗裝 40×40 (上)±20  (下)±15 25 2.8 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-40系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-40R系列 平面尺寸圖







型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-50U 黃銅-黑塗裝 50×50 (上)±10  (下)±8 68 2.5 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-50系列 平面尺寸圖



型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-60-2N 黃銅-黑塗裝 60×60 (上)±25  (下)±20 35 5.3 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-60系列 平面尺寸圖



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-60R系列 平面尺寸圖




型號 主材質-表面處理 滑檯面
尺寸 [mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS
B55-80 鋁-黑耐酸鋁處理 80×80 (上)±18  (下)±15 100 4.3 ●



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-80 平面尺寸圖



駿河精機 SURUGA SEIKI 手動2軸傾角滑台 B55-80R 平面尺寸圖



型號 主材質-表面處理 滑台面尺寸
[mm]		 移動量
[°]		 迴轉中心高
[mm]		 耐荷重
[kgf]		 RoHS CAD
B55-25N 黃銅-黑塗裝 25×25 (上)±15  (下)±10 20 2.0 ● 2D 3D
B55-25NR 黃銅-黑塗裝 25×25 (上)±15  (下)±10 20 2.0 ● 2D 3D
B55-30U 黃銅-黑塗裝 30×30 (上)±10  (下)±10 30 1.0 ● 2D 3D
B55-30UR 黃銅-黑塗裝 30×30 (上)±10  (下)±10 30 1.0 ● 2D 3D
B55-40-2N 黃銅-黑塗裝 40×40 (上)±20  (下)±15 25 2.8 ● 2D 3D
B55-40-2NR 黃銅-黑塗裝 40×40 (上)±20  (下)±15 25 2.8 ● 2D 3D
B55-40N 黃銅-黑塗裝 40×40 (上)±15  (下)±10 40 2.7 ● 2D 3D
B55-40NR 黃銅-黑塗裝 40×40 (上)±15  (下)±10 40 2.7 ● 2D 3D
B55-50U 黃銅-黑塗裝 50×50 (上)±10  (下)±8 68 2.5 ● 2D 3D
B55-50U2 黃銅-黑塗裝 50×50 (上)±10  (下)±10 50 2.5 ● 2D 3D
B55-50U2R 黃銅-黑塗裝 50×50 (上)±10  (下)±10 50 2.5 ● 2D 3D
B55-50UR 黃銅-黑塗裝 50×50 (上)±10  (下)±8 68 2.5 ● 2D 3D
B55-60-2N 黃銅-黑塗裝 60×60 (上)±25  (下)±20 35 5.3 ● 2D 3D
B55-60-2NR 黃銅-黑塗裝 60×60 (上)±25  (下)±20 35 5.3 ● 2D 3D
B55-60N 黃銅-黑塗裝 60×60 (上)±20  (下)±15 60 5.4 ● 2D 3D
B55-60NR 黃銅-黑塗裝 60×60 (上)±20  (下)±15 60 5.4 ● 2D 3D
B55-80 鋁-黑耐酸鋁處理 80×80 (上)±18  (下)±15 100 4.3 ● 2D 3D
B55-80R 鋁-黑耐酸鋁處理 80×80 (上)±18  (下)±15 100 4.3 ● 2D 3D
