駿河精機
SURUGA SEIKI

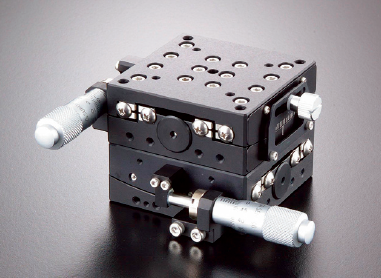

B59-__C　手動 2 軸傾角滑台

B59-__C 系列

．交叉滾子導軌構造
．本體材質採用鋁材
．高精度、輕量化
．適合細微定位用途

數量：

加入詢價

產品介紹平面尺寸圖產品規格表 / 圖檔下載

#B59-40　#B59-50　#B59-60　#B59-70

配置
軸數		2軸
款型		B59-40	B59-40W	B59-50U	B59-50L
(左右相反)		B59-40R	B59-40WR	B59-50UR	B59-50LR
滑台面尺寸		40 X40mm		50 X 50mm
進給位置		側面
旋轉中心高度		40±0.4mm	60±0.4mm	50±0.4mm	68±0.4mm
旋轉中心振動精度		-
移動量		(上)±7.0° (下)±4.0°	(上)±4.0° (下)±4.0°	(上)±3.0° (下)±3.0°
分厘卡測頭最小讀取		(上)±42° (下)±30°	(上)±30° (下)±23°	(上)±35" (下)±27"	(上)±27" (下)±22"
導軌		交叉滾子導軌
耐荷重		2.8kgf【27.4N】		2.8kgf【27.4N】
容許力矩荷重	仰俯	1.0N．m		1.5N．m
	橫擺	0.8N．m		1.2N．m
	側傾	0.9N．m		1.5N．m
力矩剛性	仰俯	1.57"/N．cm		0.97"/N．cm
	橫擺	2.30"/N．cm		0.52"/N．cm
	側傾	1.57"/N．cm		0.97"/N．cm
自重		0.26kg		0.46kg
主材質-表面處理		鋁-黑耐酸鋁處理		鋁-黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘)		M3-6　4個

配置
軸數		2軸
款型		B59-60	B59-60W	B59-60T	B59-70U	B59-70L
(左右相反)		B59-60R	B59-60WR	B59-60TR	B59-70UR	B59-70LR
滑台面尺寸		60 X 60mm			70 X 70mm
進給位置		側面
旋轉中心高度		50±0.4mm	75±0.4mm	100±0.4mm	70±0.4mm	96±0.4mm
旋轉中心振動精度		-
移動量		(上)±4.0° (下)±4.0°	(上)±4.0° (下)±3.0°	(上)±3.0° (下)±2.5°	(上)±3.0° (下)±3.0°
分厘卡測頭最小讀取		(上)±33" (下)±24"	(上)±24" (下)±18"	(上)±18" (下)±15"	(上)±25" (下)±19"	(上)±19" (下)±15"
導軌		交叉滾子導軌
耐荷重		4.7kgf【46.0N】			4.5kgf【44.1N】
容許力矩荷重	仰俯	1.5N．m			3.6N．m
	橫擺	2.0N．m			2.8N．m
	側傾	1.5N．m			3.6N．m
力矩剛性	仰俯	0.37"/N．cm			0.23"/N．cm
	橫擺	0.18"/N．cm			0.12"/N．cm
	側傾	0.37"/N．cm			0.23"/N．cm
自重		0.62kg		0.60kg	1.06kg
主材質-表面處理		鋁-黑耐酸鋁處理			鋁-白耐酸鋁處理
附屬螺絲 (六角帶孔螺釘)		M4-10　4個			M4-8　4個

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [°]	迴轉中心高 [mm]	耐荷重 [kgf]	RoHS
B59-40	鋁-黑耐酸鋁處理	40×40	(上)±7 (下)±4	50 ± 0.4	2.8	●

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-40 平面尺寸圖

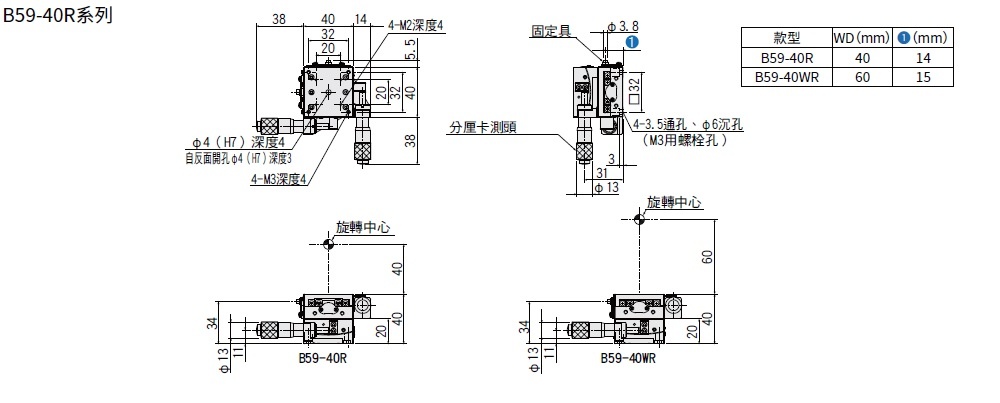

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-40R 平面尺寸圖

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [°]	迴轉中心高 [mm]	耐荷重 [kgf]	RoHS
B59-50U	鋁-白耐酸鋁處理	50×50	(上)±3 (下)±3	50 ± 0.4	2.8	●

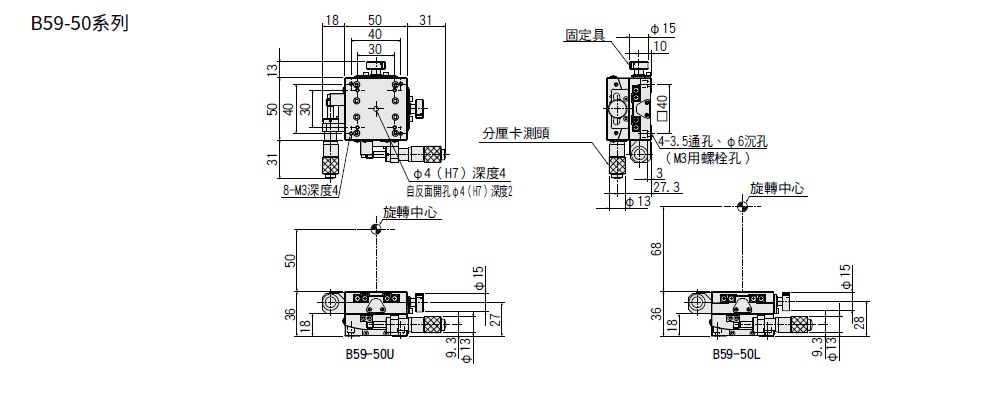

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-50 平面尺寸圖

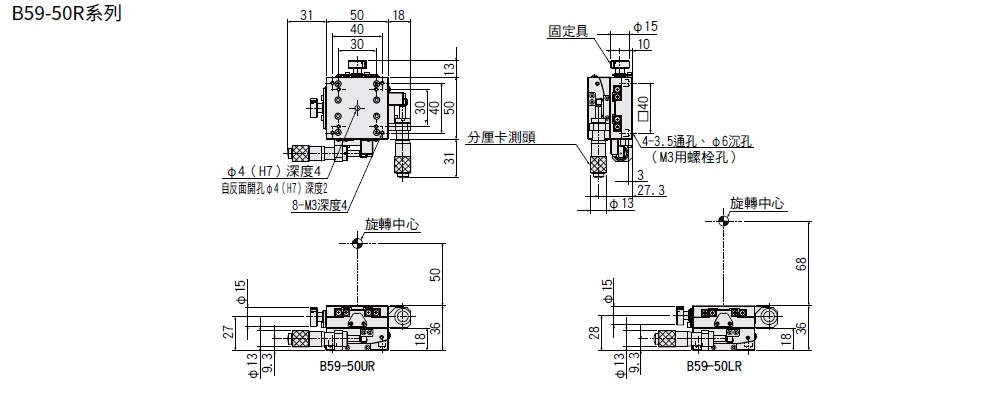

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-50R 平面尺寸圖

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [°]	迴轉中心高 [mm]	耐荷重 [kgf]	RoHS
B59-60	鋁-黑耐酸鋁處理	60×60	(上)±4 (下)±4	50 ± 0.4	4.7	●

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-60 平面尺寸圖

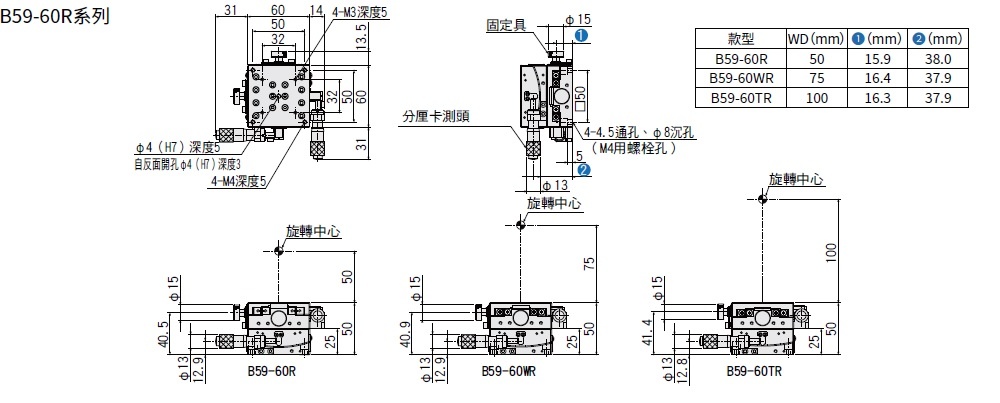

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-60R 平面尺寸圖

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [°]	迴轉中心高 [mm]	耐荷重 [kgf]	RoHS
B59-70L	鋁-白耐酸鋁處理	70×70	(上)±3 (下)±3	96 ± 0.4	4.5	●

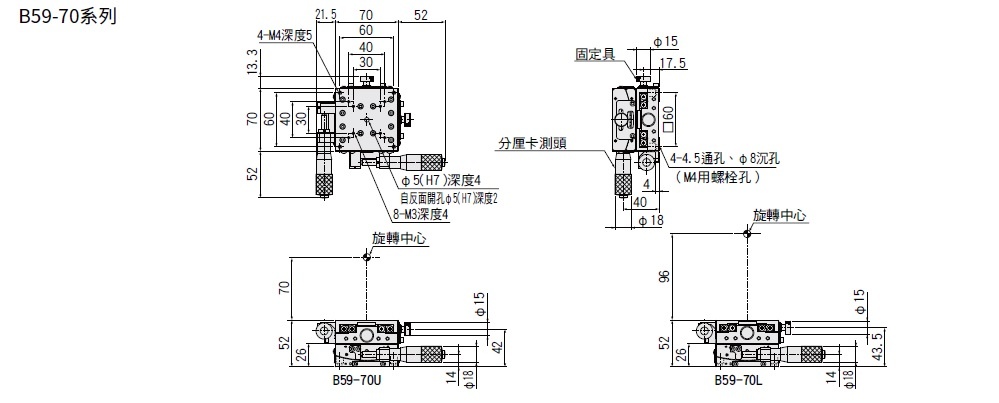

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-70 平面尺寸圖

駿河精機 SURUGA SEIKI 手動2 軸傾角滑台 B59-70R 平面尺寸圖

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [°]	迴轉中心高 [mm]	耐荷重 [kgf]	RoHS	CAD
B59-40	鋁-黑耐酸鋁處理	40×40	(上)±7 (下)±4	50 ± 0.4	2.8	●	2D	3D
B59-40R	鋁-黑耐酸鋁處理	40×40	(上)±7 (下)±4	50 ± 0.4	2.8	●	2D	3D
B59-40W	鋁-黑耐酸鋁處理	40×40	(上)±4 (下)±4	68 ± 0.4	2.8	●	2D	3D
B59-40WR	鋁-黑耐酸鋁處理	40×40	(上)±4 (下)±4	68 ± 0.4	2.8	●	2D	3D
B59-50U	鋁-白耐酸鋁處理	50×50	(上)±3 (下)±3	50 ± 0.4	2.8	●	-	-
B59-50UR	鋁-白耐酸鋁處理	50×50	(上)±3 (下)±3	50 ± 0.4	2.8	●	-	-
B59-50L	鋁-白耐酸鋁處理	50×50	(上)±3 (下)±3	68 ± 0.4	2.8	●	-	-
B59-50LR	鋁-白耐酸鋁處理	50×50	(上)±3 (下)±3	68 ± 0.4	2.8	●	-	-
B59-60	鋁-黑耐酸鋁處理	60×60	(上)±4 (下)±4	50 ± 0.4	4.7	●	2D	3D
B59-60R	鋁-黑耐酸鋁處理	60×60	(上)±4 (下)±4	50 ± 0.4	4.7	●	2D	3D
B59-60T	鋁-黑耐酸鋁處理	60×60	(上)±3 (下)±2.5	100 ± 0.4	4.7	●	2D	3D
B59-60TR	鋁-黑耐酸鋁處理	60×60	(上)±3 (下)±2.5	100 ± 0.4	4.7	●	2D	3D
B59-60W	鋁-黑耐酸鋁處理	60×60	(上)±4 (下)±3	75 ± 0.4	4.7	●	2D	3D
B59-60WR	鋁-黑耐酸鋁處理	60×60	(上)±4 (下)±3	75 ± 0.4	4.7	●	2D	3D
B59-70L	鋁-白耐酸鋁處理	70×70	(上)±3 (下)±3	96 ± 0.4	4.5	●	2D	3D
B59-70LR	鋁-白耐酸鋁處理	70×70	(上)±3 (下)±3	96 ± 0.4	4.5	●	2D	3D
B59-70U	鋁-白耐酸鋁處理	70×70	(上)±3 (下)±3	70 ± 0.4	4.5	●	2D	3D
B59-70UR	鋁-白耐酸鋁處理	70×70	(上)±3 (下)±3	70 ± 0.4	4.5	●	2D	3D

如需產品圖檔，請洽廣億科技服務人員，謝謝！
