| 配置 | |||||
| 款型 | B43-25 | B43-38N | B43-60N | B43-85N | B43-110N |
| (左右相反) | B43-25R | B43-38NR | B43-60NR | B43-85NR | B43-110NR |
| 滑台面尺寸 | Φ24mm | Φ38mm | Φ60mm | Φ85mm | Φ110mm |
| 移動量 | 粗調360° 微調±3° | 粗調360° 微調±5° | |||
| 尺標最小讀取 | 尺標刻度0.5° | 尺標刻度0.2° | 尺標刻度0.1° | ||
| 最小讀取 | ≒1.5°/旋轉 | ≒1’26"/刻度 | ≒55"/刻度 | ≒43"/刻度 | ≒34"/刻度 |
| 導軌 | 磨合方式 | ||||
| 耐荷重 | 1.0kgf【9.8N】 | 3.0kgf【29.4N】 | 4.0kgf【39.2N】 | 5.0kgf【49.0N】 | |
| 容許力矩荷重 | 0.12N．m | 0.3N．m | 0.7N．m | 1.2N．m | 1.5N．m |
| 力矩剛性 | 8.11"/N．Cm | 3.56"/N．Cm | 0.41"/N．Cm | 0.22"/N．Cm | 0.17"/N．Cm |
| 平行度 | 50μm | 20μm | |||
| 偏芯量 | 50μm | 50μm | |||
| 面振動量 | 20μm | 20μm | |||
| 自重 | 0.3kg | 0.09kg | 0.28kg | 0.48kg | 0.75kg |
| 主材質-表面處理 | 鋁-黑耐酸鋁處理 | ||||
| 附屬螺絲(六角帶孔螺釘) | M2-6 4個 | M3-8 4個 | M4-10 4個 | M4-8 4個 | M4-8 4個 |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS |
| B43-25 | 24 | 360 | 3 | 1.0 | ● |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS |
| B43-38N | 38 | 360 | 5 | 1.0 | ● |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS |
| B43-60N | 60 | 360 | 5 | 3.0 | ● |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS |
| B43-85N | 85 | 360 | 5 | 4.0 | ● |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS |
| B43-110N | 110 | 360 | 5 | 5.0 | ● |
| 型號 | 滑台面尺寸 [φmm] |
移動量 粗調[±°] |
移動量 微調[±°] |
耐荷重 [kgf] |
RoHS | CAD |

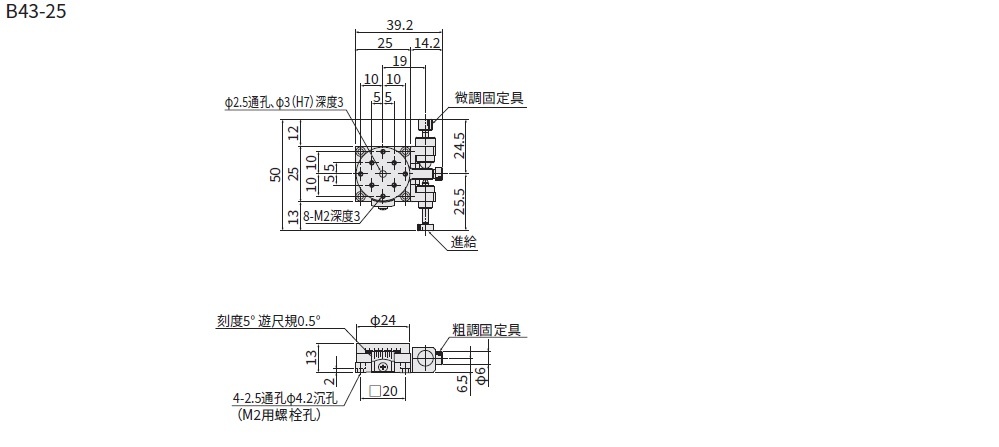

| B43-25 | 24 | 360 | 3 | 1.0 | ● | 2D 3D |
| B43-25R | 24 | 360 | 3 | 1.0 | ● | - |

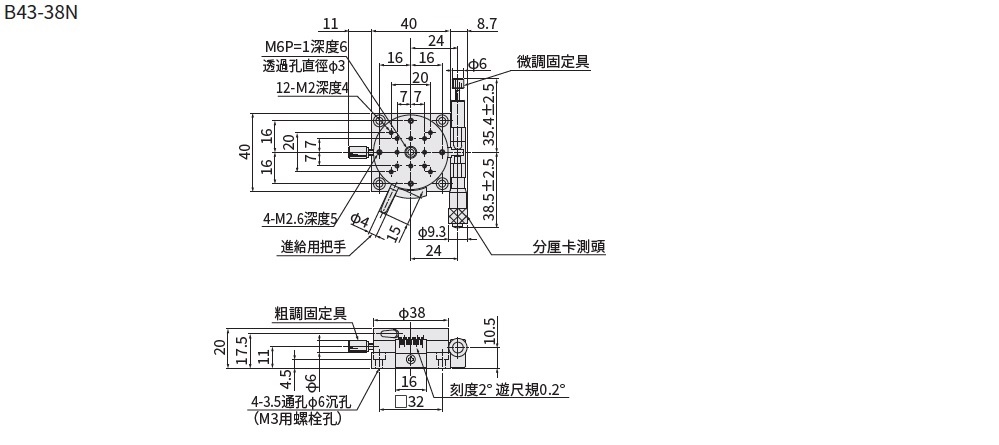

| B43-38N | 38 | 360 | 5 | 1.0 | ● | 2D 3D |
| B43-38NR | 38 | 360 | 5 | 1.0 | ● | 2D 3D |

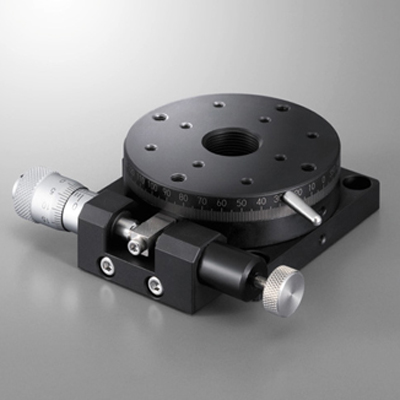

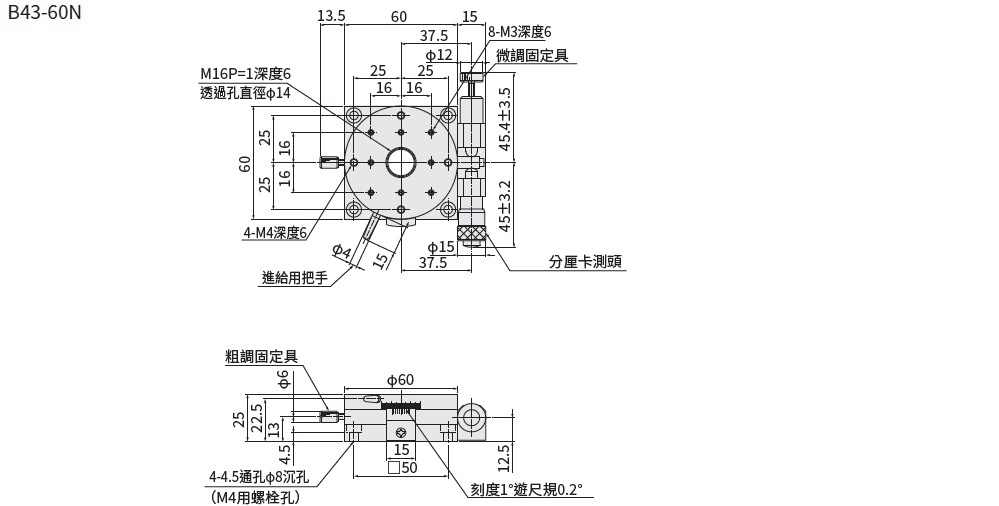

| B43-60N | 60 | 360 | 5 | 3.0 | ● | 2D 3D |
| B43-60NR | 60 | 360 | 5 | 3.0 | ● | 2D 3D |

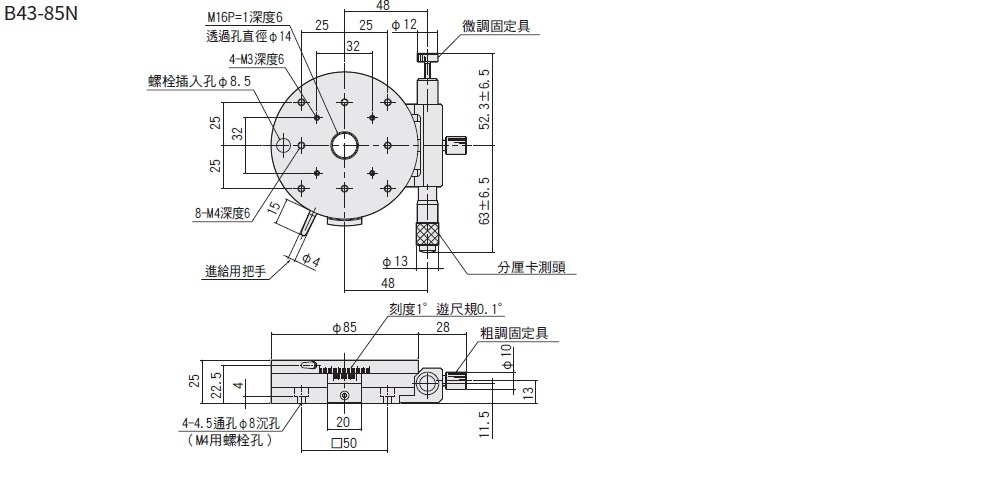

| B43-85N | 85 | 360 | 5 | 4.0 | ● | 2D 3D |
| B43-85NR | 85 | 360 | 5 | 4.0 | ● | 2D 3D |

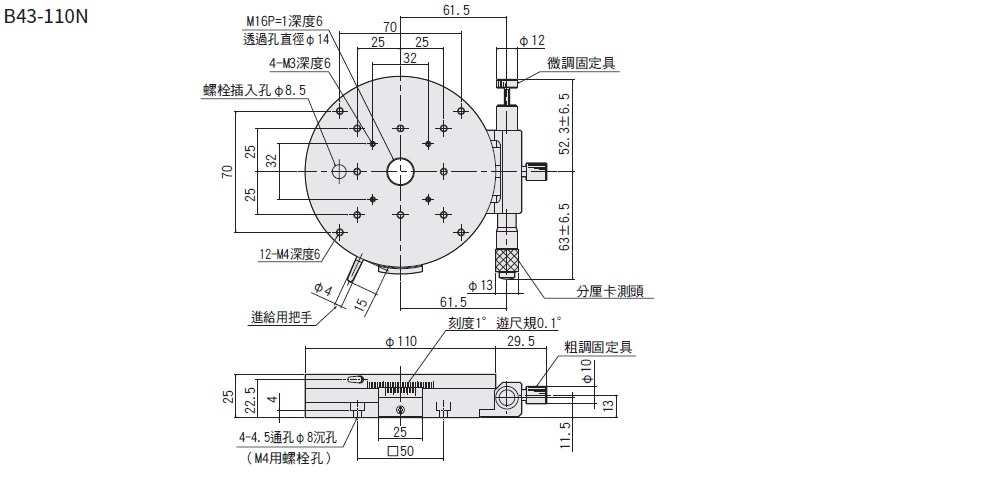

| B43-110N | 110 | 360 | 5 | 5.0 | ● | 2D 3D |
| B43-110NR | 110 | 360 | 5 | 5.0 | ● | 2D 3D |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
