| 配置(圖片瀏覽) | |||||
|

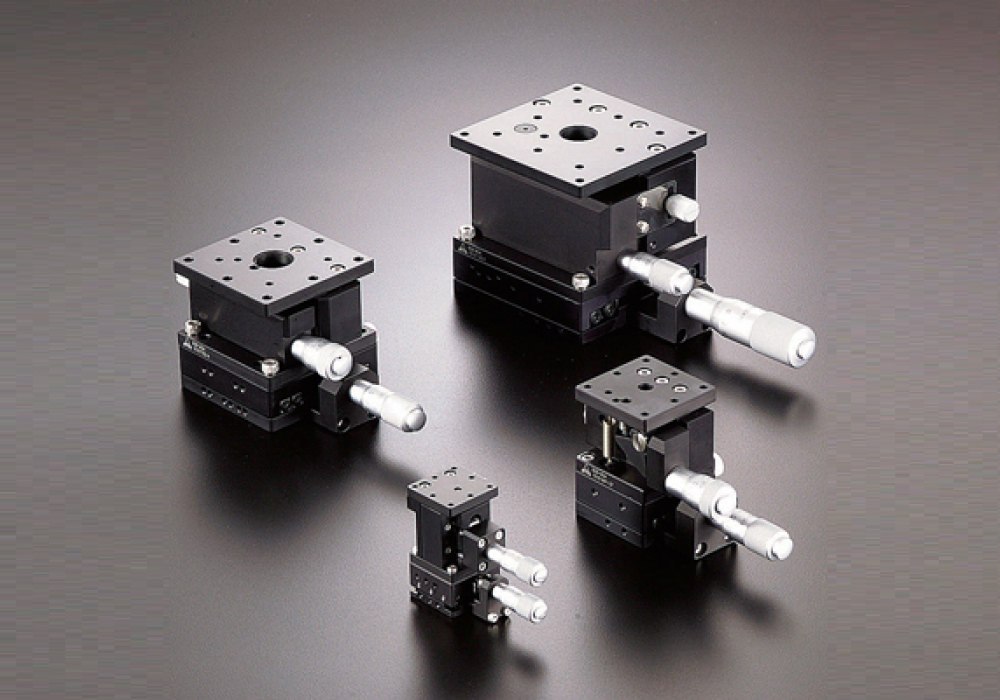

款型
|
B63-25
|
B63-40
|
B63-60
|
B63-80
|
|
|
進給位置
|
A：中心 C：側面
|
||||
|
反向規格
|
無記號：標準 R：左右相反
|
||||
|
移動量
|
X軸
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
|
|
Z軸
|
±2.0mm
|
±3.0mm
|
±5.0mm
|
||
|
耐荷重
|
1.0kgf【9.8N】
|
2.0kgf【19.6N】
|
3.0kgf【29.4N】
|
||
|
容許力矩荷重
|
仰俯
|
0.7N • m
|
1.5N • m
|
2.5N • m
|
|
|
橫擺
|
0.5N • m
|
2.0N • m
|
4.2N • m
|
6.3N • m
|
|
|
側傾
|
0.4N • m
|
2.0N • m
|
2.3N • m
|
3.8N • m
|
|
|
力矩剛性
|
仰俯
|
7.11"/N • cm
|
2.01"/N • cm
|
0.84"/N • cm
|
0.27"/N • cm
|
|
橫擺
|
5.22"/N • cm
|
1.39"/N • cm
|
0.32"/N • cm
|
0.11"/N • cm
|
|
|
側傾
|
4.3"/N • cm
|
2.24"/N • cm
|
1.08"/N • cm
|
0.59"/N • cm
|
|
|
平行度
|
80 μm以內
|
130 μm以內
|
|||
|
運動真直度
|
25 μm以內
|
||||
|
自重
|
0.10kg
|
0.35kg
|
0.63kg
|
1.48kg
※B63-80C•CR:1.47kg |
|
|
附屬螺絲(六角帶孔螺釘)
|
M2-6 4個
|
M3-6 4個
|
M4-6 4個
|
||
| 主材質-表面處理 | 鋁-黑耐酸鋁處理 | ||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
kgf[N] |
操作位置
|
RoHS
|
|
B63-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
X軸±3.2 / Z軸±2.0
|
1.0 [9.8]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B63-40A
|
鋁-黑耐酸鋁處理
|
40×40
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B63-60A
|
鋁-黑耐酸鋁處理
|
60×60
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||
|
B63-80A
|
鋁-黑耐酸鋁處理
|
80×80
|
X軸±12.5 / Z軸±5.0
|
3.0 [29.4]
|
中心
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
耐荷重
|
操作位置
|
RoHS
|
CAD
|
|
|
[mm]
|
[±mm]
|
kgf[N]
|
||||||
|
B63-25A
|
鋁-黑耐酸鋁處理
|
25×25
|
X軸±3.2 / Z軸±2.0
|
1.0 [9.8]
|
中心
|
●
|
||
|
B63-25AR
|
鋁-黑耐酸鋁處理
|
25×25
|
X軸±3.2 / Z軸±2.0
|
1.0 [9.8]
|
中心
|
●
|
-
|
-
|
|
B63-25C
|
鋁-黑耐酸鋁處理
|
25×25
|
X軸±3.2 / Z軸±2.0
|
1.0 [9.8]
|
側面
|
●
|
||
|
B63-25CR
|
鋁-黑耐酸鋁處理
|
25×25
|
X軸±3.2 / Z軸±2.0
|
1.0 [9.8]
|
側面
|
●
|
-
|
-
|
|
B63-40A
|
鋁-黑耐酸鋁處理
|
40×40
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
||
|
B63-40AR
|
鋁-黑耐酸鋁處理
|
40×40
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
-
|
-
|
|
B63-40C
|
鋁-黑耐酸鋁處理
|
40×40
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
側面
|
●
|
||
|
B63-40CR
|
鋁-黑耐酸鋁處理
|
40×40
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
側面
|
●
|
-
|
-
|
|
B63-60A
|
鋁-黑耐酸鋁處理
|
60×60
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
||
|
B63-60AR
|
鋁-黑耐酸鋁處理
|
60×60
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
中心
|
●
|
-
|
-
|
|
B63-60C
|
鋁-黑耐酸鋁處理
|
60×60
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
側面
|
●
|
||
|
B63-60CR
|
鋁-黑耐酸鋁處理
|
60×60
|
X軸±6.5 / Z軸±3.0
|
2.0 [19.6]
|
側面
|
●
|
-
|
-
|
|
B63-80A
|
鋁-黑耐酸鋁處理
|
80×80
|
X軸±12.5 / Z軸±5.0
|
3.0 [29.4]
|
中心
|
●
|
||
|
B63-80AR
|
鋁-黑耐酸鋁處理
|
80×80
|
X軸±12.5 / Z軸±5.0
|
3.0 [29.4]
|
中心
|
●
|
-
|
-
|
|
B63-80C
|
鋁-黑耐酸鋁處理
|
80×80
|
X軸±12.5 / Z軸±5.0
|
3.0 [29.4]
|
側面
|
●
|
||
|
B63-80CR
|
鋁-黑耐酸鋁處理
|
80×80
|
X軸±12.5 / Z軸±5.0
|
3.0 [29.4]
|
側面
|
●
|
-
|
-
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
