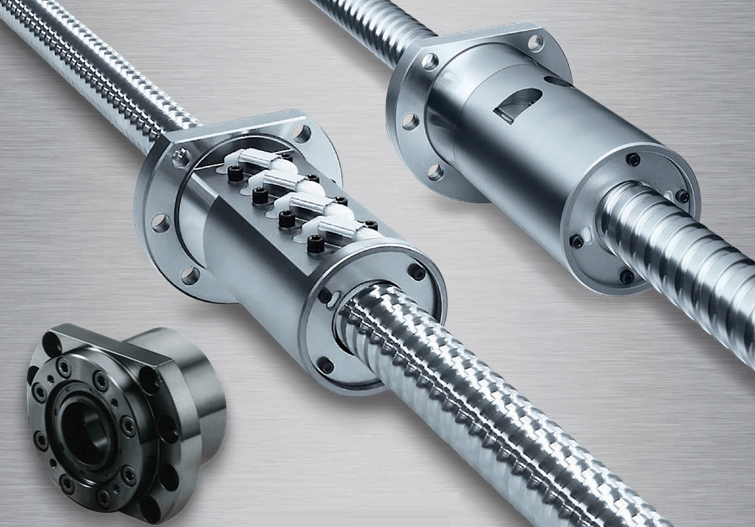

NSK 滾珠螺桿 高速 SS

高速 SS 系列

高速、靜音來使設備更高機能化且能實現短交期的NSK標準滾珠螺桿High Speed SS系列(HSS型)

數量:
加入詢價
  • 高速性

採用了以NSK的高速靜音技術所設計出來新的循環方式,容許d‧n 值由以往的7萬提高到16萬,超過2倍以上。

更進一步的事將導程推廣對應到20mm,使得60m/min 以上的高速傳送也成為可能。

NSK 高速 SS系列 端循環塊&中間循環塊的循環方式



NSK 高速 SS系列 導程、軸徑速度表

*容許速度受危險速度影響時必須另外計算。請參照尺寸表的容許轉數值



  • 靜音低震動

高速靜音技術使得滾珠和循環部品之間的衝突能緩和,和以往的噪音相比,最大可降低50% ( 噪音水準6dB)。

螺帽的震動水準也大幅度降低。

NSK 高速 SS系列 靜音低震動



  • 互換性

和以往的 SS 系列循環管式螺帽之安裝部尺寸相同。



  • 小型化

移預偏壓方式

由於螺帽加工技術的提升,較長的螺帽也可以獲得高精度的螺紋溝加工。

將以往雙螺帽預壓的式樣全部改為單螺帽的偏移預壓方式,仍舊保有與雙螺帽預壓同樣的高剛性、高負載容量,同時也做到螺帽長度的小型化。

封薄墊形密

軸方向採用小型化的薄型密封墊,縮短了螺帽長度。



  • 短交期

將滾珠螺桿、支撐座設定為標準化,使成為標準在庫對象品。



  • 便利性

珠螺滾桿軸長度、軸端形狀可以隨意設定

本產品為軸端未加工品,所以可配合客戶所需求的形狀來加工。

新型支撐座(高速、重荷重用

NSK 滾珠螺桿支撐座所使用的支持軸承採用適用於高精度、高剛性止推斜角滾珠軸承「TAC B系列」。

若使用本社所推薦的軸端形狀的話,可以搭配組裝支撐座,很容易的就能完成傳動系統之設計。

供油規格

供油孔(M6X1.0) 設定在螺帽凸緣外周及側面的2 個地方。螺帽凸緣外周側的埋栓(Plug) 為標準配備。





螺桿軸徑、導程表

螺帽型式 ZFRC EM

軸徑 導程 螺紋部位長度 (mm)
(mm) (mm) 400 500 600 700 900 1050 1150 1450 1600 1850 2400
32 5
10
40 10
12
16
20
45 10
50 10
12
