東方馬達 Oriental motor

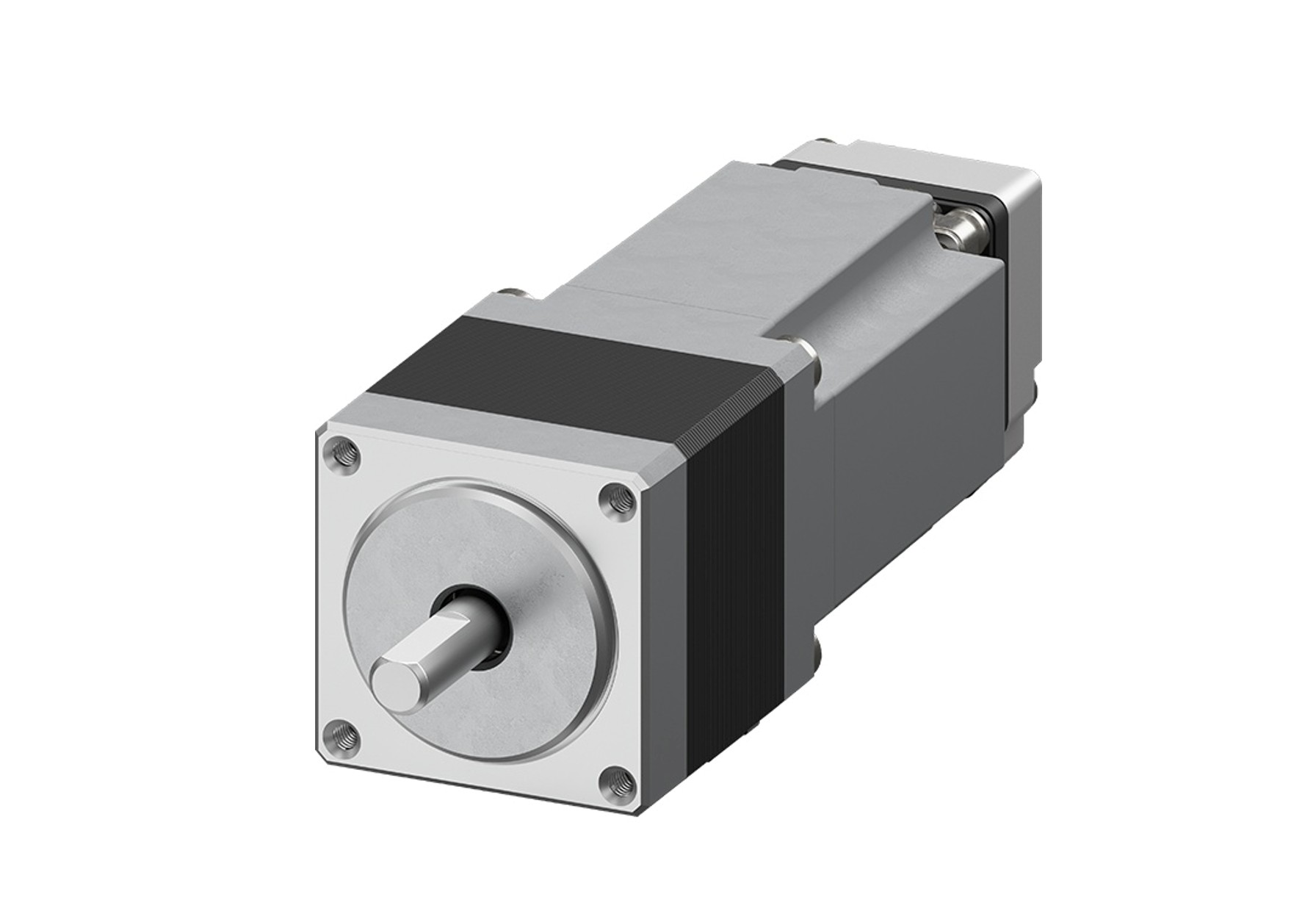

αSTEP AZ 系列 附電磁剎車
標準型 安裝尺寸28 mm 系列
輕巧的安裝尺寸28 mm 全新推出附電磁剎車型。
即使在有限空間內也能保持負載，並且無需外部電池即可進行位置監控。
|
即使在有限空間也能保持負載。安裝尺寸28 mm的附電磁剎車步進馬達 |
⏹︎ 在有限空間內依然能確實保持負載，並實現無需外部電池（免電池）的位置監控
搭載免電池絕對式編碼器的步進馬達中，全新推出輕巧的安裝尺寸28 mm附電磁剎車機型。
|

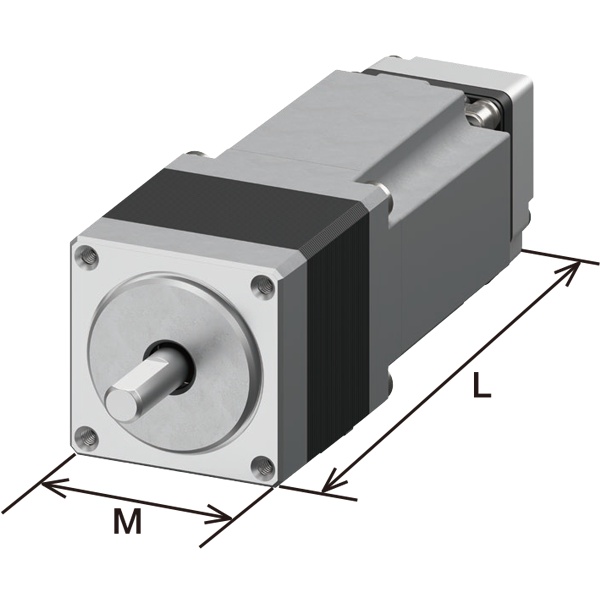

| 品名 | AZME24MK | AZME26MK | |
|---|---|---|---|
| 安裝尺寸(M) | mm | 28 | |
| 長度(L) | mm | 80 | 100 |
| 激磁最大靜止轉矩 | N・m | 0.095 | 0.19 |
| 轉子慣性慣量 | kg・m2 | 14×10-7 | 22×10-7 |
| 解析度 設定為1000P/R時 | °/Pulse | 0.36 | |
| 停止時保持轉矩 （通電時） |
N・m | 0.047 | 0.08 |
| 停止時保持轉矩 （電磁剎車） |
N・m | ||
| 重量 | kg | 0.21 | 0.30 |
|
用途範例
|
最適合用於想在電源OFF時防止工件掉落或軸位置偏移的應用領域。
業界範例：半導體、機器人...等

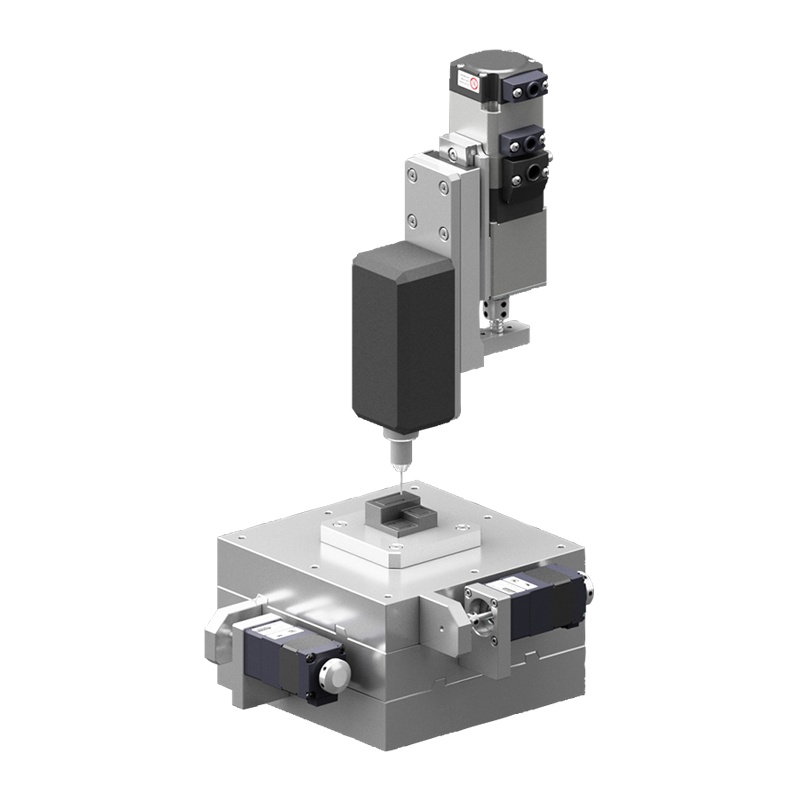

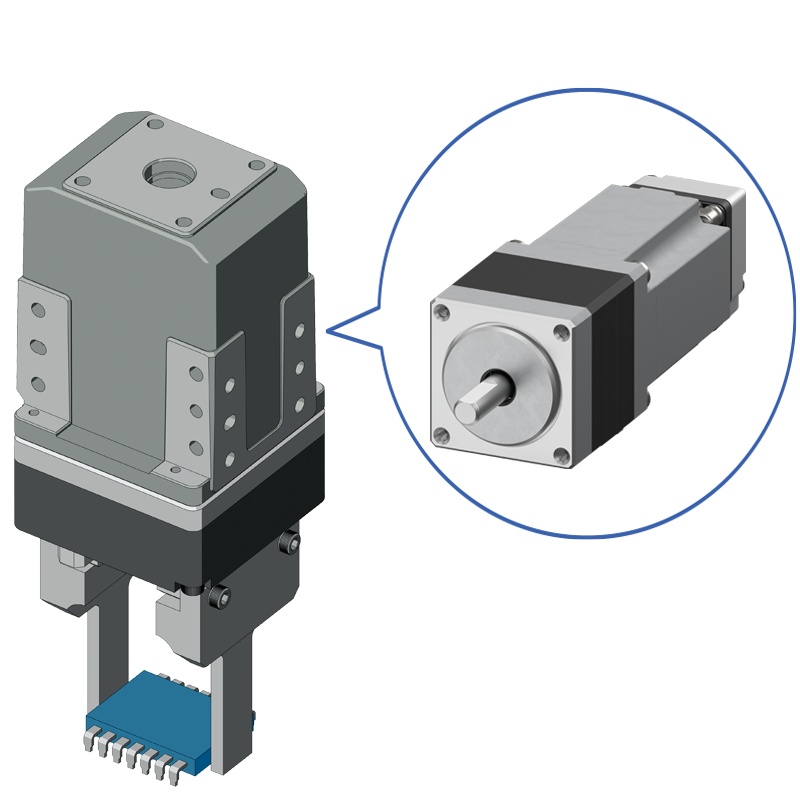

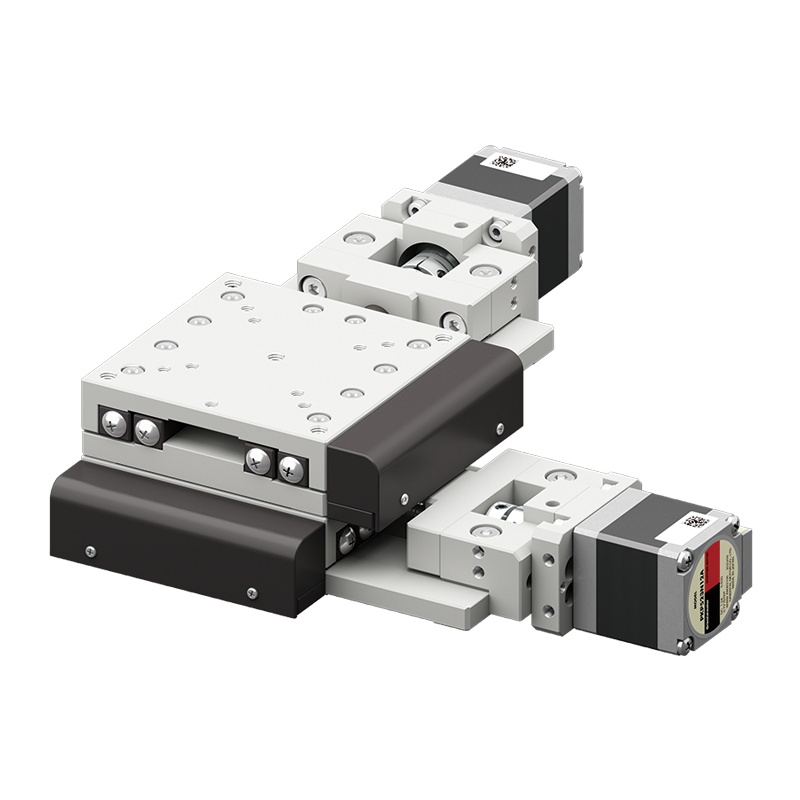

| 上下驅動 | 平台驅動 | 機器手臂夾爪 |
 |
 |
 |
各種插圖僅供參考。
|
品名
|
安裝尺寸
［mm］ |
激磁最大靜止轉矩
［N·m］ |
|
AZME24MK
|
28
|
0.095
|
|
AZME26MK
|
28
|
0.19
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
